STN pre rozvádzače: Komplexný sprievodca

Normy STN (Slovenské technické normy) hrajú kľúčovú úlohu pri zabezpečovaní bezpečnosti a spoľahlivosti elektrických inštalácií, pričom rozvádzače sú ich neoddeliteľnou súčasťou. Tieto normy definujú požiadavky na návrh, výrobu, inštaláciu a prevádzku rozvádzačov v rôznych prostrediach a aplikáciách. V tomto článku sa bližšie pozrieme na vybrané normy STN týkajúce sa rozvádzačov a ich špecifické požiadavky.

Kategorizácia prostredí pre rozvádzače

Nové normy uvažujú pre rozvádzače dve základné kategórie prostredia:

• Prostredie A: Toto prostredie sa týka predovšetkým priestorov v priemyselných závodoch a podobných lokalitách.
• Prostredie B: Toto prostredie sa vzťahuje na verejné siete nízkeho napätia.

Špecifické normy a ich aplikácie

Existuje viacero noriem STN, ktoré sa detailne venujú rôznym typom rozvádzačov a ich špecifickým požiadavkám:

Norma STN EN 61439-2: Rozvádzače pre špeciálne prevádzkové podmienkya

Táto norma sa zaoberá rozvádzačmi navrhnutými pre elektrické zariadenia strojov a iné špeciálne prevádzkové podmienky. Je dôležité poznamenať, že norma STN EN 61439-2: 2012 neplatí pre individuálne prístroje a samostatné súčasti, ako sú napríklad spúšťače motorov, poistkové spínače či elektronické zariadenia, ktoré musia vyhovovať príslušným normám pre výrobky.

Odoberateľné a výsuvné časti výkonového priemyselného rozvádzača sa musia skonštruovať tak, aby sa ich elektrické zariadenia dali bezpečne odobrať a/alebo odpojiť od hlavného obvodu alebo pripojiť k hlavnému obvodu, ak je tento obvod pod napätím.

Norma STN EN 61439-3: Rozvodnice pre obsluhu laikmi

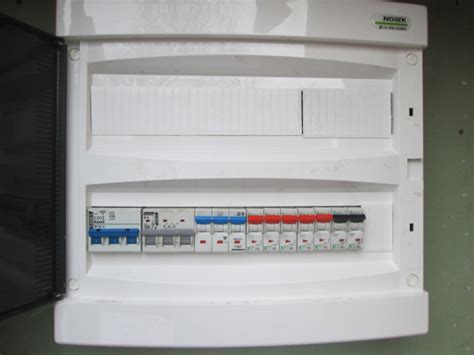

Táto norma sa vzťahuje na rozvodnice určené na obsluhu laikmi, ako sú napríklad bytové rozvodnice alebo rozvodnice zákazníka. Podobne ako pri predchádzajúcej norme, STN EN 61439-3: 2012 neplatí pre jednotlivé prístroje a samostatné súčasti, ako sú ističe, poistkové spínače alebo elektronické zariadenia, ktoré musia spĺňať príslušné normy pre výrobky.

Táto rozvodnica DBO je navrhnutá na inštalovanie jednopólových prístrojov pre domové (bytové) inštalácie s maximálnym vstupným menovitým prúdom do 100 A a maximálnym výstupným menovitým prúdom 63 A.

Norma STN EN 61439-4: Rozvádzače pre staveniská

Táto norma pokrýva požiadavky na rozvádzače určené na použitie na staveniskách vo vnútornom aj vonkajšom prostredí. Norma STN EN 61439-4: 2013 neplatí pre individuálne prístroje a samostatné súčasti, ako sú spúšťače motorov, poistkové spínače či elektronické zariadenia, ktoré musia vyhovovať príslušným normám pre výrobky.

Uvedená norma tiež neplatí pre rozvádzače určené na používanie v administratívnych priestoroch stavenísk (kancelárií, šatní, miestností, v ktorých sú uložené rozvádzače, bufetov, reštaurácií, ubytovní, toaliet atď.).

Výrobu a/alebo montáž staveniskových rozvádzačov ACS môže vykonávať iný subjekt, ako je pôvodný výrobca.

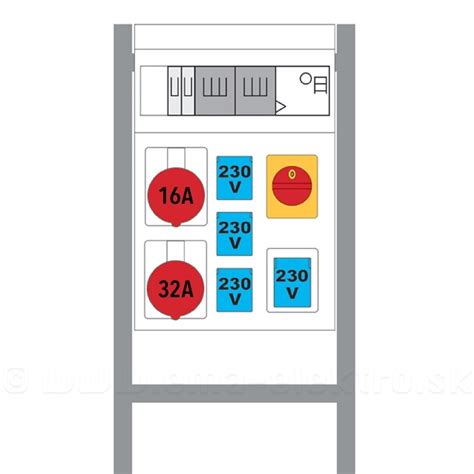

Skriňový staveniskový rozvádzač ACS je krytý zo všetkých strán s možnou výnimkou týkajúcou sa jeho montážnych povrchov takým spôsobom, aby sa zabezpečil definovaný stupeň ochrany aspoň IP 44.

Skriňový staveniskový rozvádzač môže byť montovaný na zvislý povrch alebo postavený na vodorovnú plochu podopretú pätkami alebo nohami (kĺbovými alebo pevnými - pilierový typ) alebo na stojane, ktorý nie je časťou staveniskového rozvádzača.

Prenosný staveniskový rozvádzač ACS môže byť použitý na mieste, kde nie je trvale pripevnený, jeho miesto sa môže v priebehu práce na tom istom stavenisku meniť. Pri jeho premiestňovaní na iné miesto sa musí najskôr odpojiť od napájania.

Prevádzkové podmienky pre staveniskové rozvádzače:

• Teplota okolitého vzduchu nesmie prevyšovať +40 °C a jej priemerná hodnota za 24 hodín nesmie prevyšovať +35 °C.
• Dolná medza teploty okolitého vzduchu je -25 °C.
• Relatívna vlhkosť môže dočasne dosiahnuť 100 % pri maximálnej teplote +25 °C.
• Stupne znečistenia sú aplikovateľné iba 3 a 4. Mikroprostredie sa môže znížiť na stupeň znečistenia 2, ak stupeň ochrany krytom je aspoň IP 5X a pozornosť sa venuje zabráneniu vzniku kondenzácie.

Bezpečnostné prvky staveniskových rozvádzačov:

• Prístupné časti staveniskového rozvádzača bez použitia kľúča alebo nástroja môžu byť iba zásuvky, ovládacie rukoväte a tlačidlá.
• Ovládač hlavného spínača musí byť ľahko prístupný.
• Staveniskové rozvádzače musia obsahovať prostriedky na núdzové vypnutie.
• Prístroje na bezpečné odpojenie prívodného vedenia sa musia dať zaistiť vo vypnutej polohe.
• Do obvodu sa musí inštalovať prúdový chránič s menovitým zvyškovým prúdom I_Δn ≤ 30 mA.
• Ak sa ako prostriedky na ochranu použijú prúdové chrániče (RCD), jeden RCD môže chrániť niekoľko zásuviek. Pozornosť sa však má venovať účinkom nežiaduceho vypínania, napríklad ak RCD chráni viac ako šesť zásuviek.

Súvisiace normy

Okrem špecifických noriem STN pre rozvádzače existuje aj celý rad ďalších elektrotechnických predpisov a noriem, ktoré sa dotýkajú elektroinštalácií a bezpečnosti:

Zoznam vybraných noriem:

• STN EN 60364 (všetky časti) - Elektrické inštalácie budov
• STN EN 61439 (všetky časti) - Nízkonapäťové rozvádzače
• STN EN 60204-1 - Bezpečnosť strojových zariadení - Elektrické zariadenia strojov
• STN EN 60447 - Bezpečnosť strojových zariadení - Indikácia, označovanie a ovládanie
• STN EN 60529 - Stupne ochrany krytov
• STN EN 50110 - Prevádzka elektrických inštalácií
• STN EN 62305 - Ochrana pred bleskom
• STN EN 61000 - Elektromagnetická kompatibilita (EMC)
