Potrubie je kľúčovou súčasťou infraštruktúry pre distribúciu plynu, a jeho bezpečná a spoľahlivá prevádzka je zaistená prostredníctvom súboru prísnych technických noriem. Tlakové zariadenia a kovové priemyselné potrubia sú neustále v centre pozornosti legislatívnych a technických požiadaviek. V našom článku sa podrobnejšie pozrieme na kľúčové normy a pravidlá, ktoré definujú používanie, inštaláciu a údržbu plynových potrubí, so špecifickým zameraním na medené materiály a bezpečnostné aspekty.
Medené materiály pre rozvod plynu a ich štandardy

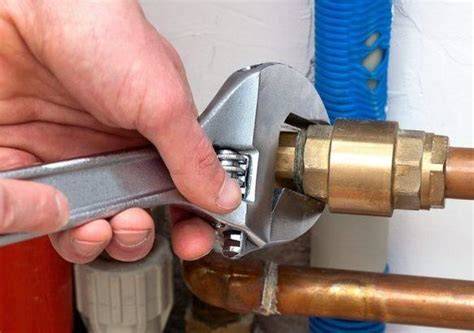

Medené rúrky sa na inštalácie plynu používajú v Európe už takmer sto rokov. Tento materiál je obľúbený najmä z dôvodu jednoduchej a rýchlej inštalácie, odolnosti proti korózii a dlhej životnosti. Meď je nehorľavý materiál, rúrky sú odolné proti vysokým teplotám nad 1 000 °C (bod tavenia medi je 1 083 °C). Európske predpisy zaraďujú meď do triedy A1, čo je najvyššie hodnotenie požiarnej odolnosti. Medené rúrky majú malé tlakové straty, vnútorný povrch je hladký a najmä pri spojoch sa prietokový prierez nezužuje. Medené rúrky aj tvarovky sú normalizované v univerzálnom systéme európskych noriem, ktorý je nezávislý od výrobcov. V súčasnosti sa medené rúrky vyrábajú modernými technológiami dezoxidované fosforom, zbavené kyslíka. Zvyšky uhlíka na vnútornom povrchu rúrky sú minimálne, ich hodnota je regulovaná normou.
Vývoj technických pravidiel pre medené potrubia
Prvé pravidlo týkajúce sa medených rúrok na rozvody plynu vydal na Slovensku Slovenský plynárenský priemysel, š. p., Bratislava, s platnosťou od februára 1999. Išlo o podnikovú technickú normu PTN 100 09 Používanie medených rúrok na rozvod plynu v domových inštaláciách. Táto norma bola revidovaná a nahradená v auguste 2006 Technickým pravidlom plyn TPP 700 01 Medené materiály pre rozvod plynu, ktoré spracovalo Združenie odborníkov plynových zariadení. Hlavnou novinkou tohto predpisu bolo povolenie použitia lisovaných spojov aj v inštaláciách plynu. Toto technické pravidlo prešlo revíziou v roku 2012. Revíziu spracovalo a jej vydanie opäť zabezpečilo Združenie odborníkov plynových zariadení. Nové TPP 700 01 má ten istý názov a platí od decembra 2012. Najväčšie zmeny oproti predchádzajúcemu TPP z roku 2006 sa týkajú montáže rozvodov plynu a používaných dimenzií medených rúrok.
Výrobu, presné chemické zloženie a vlastnosti rúrok sa určujú technickou normou STN EN 1057. Táto norma prešla niekoľkými zmenami - najmä pod vplyvom praktických skúseností z používania medených rúrok na rozvody plynu a nových technológií používaných pri výrobe medených rúrok. V rámci technických zariadení budov sa na rozvody vody, plynu, vykurovania, vykurovacích olejov a vzduchu môžu používať iba medené rúrky podľa STN EN 1057. Norma STN EN 1057+A1 priniesla viaceré zmeny na úseku rozvodov plynu z medených rúrok. Od decembra minulého roka platí zároveň aj nové Technické pravidlo plyn TPP 700 01 s názvom Medené materiály pre rozvod plynu. Konsolidovaný text technickej normy STN EN 1057 zohľadňuje najnovšie poznatky vedy a výskumu, stav techniky, ako aj stupeň rozvoja technických schopností. Ustanovenia tejto normy sú podrobnejšie špecifikované v Technickom pravidle plyn TPP 700 01 Medené materiály pre rozvod plynu. Toto pravidlo je vydané v súlade so zákonom č. 251/2012 Z. z.
Rúrky z medi s priemerom od 10 do 54 mm musia byť označené priebežne po celej svojej dĺžke vo vzdialenosti, ktorá nesmie byť väčšia ako 600 mm.
Zmeny v dimenziách a spájaní
Najväčšou zmenou v TPP 700 01 oproti starému predpisu je zmenšenie požadovanej najmenšej hrúbky steny medených rúrok pri určitých vonkajších priemeroch. V starom pravidle boli najmenšie požadované hrúbky stien pri daných priemeroch 28 × 1,5 mm, 35 × 1,5 mm, 42 × 1,5 mm a 54 × 2 mm. Zmenšenie hrúbky steny medených rúrok umožňuje budovať rozvody plynu s nižšími nákladmi na ich realizáciu pri zachovaní bezpečnosti a spoľahlivosti vybudovaných rozvodov.
Všetky spoje (tvrdé spájkovanie aj lisovanie) sú odolné proti vysokým teplotám, bezpečne vydržia teplotu 650 °C počas 30 minút bez toho, aby z nich unikol plyn. Výber spájok (prídavných kovov) na tvrdé kapilárne spájkovanie musí zodpovedať spájanému materiálu a vychádza z technickej normy STN EN ISO 17672. Výber správneho taviva sa riadi podľa STN EN 1045. Tavivo sa vhodným spôsobom nanáša na očistené plochy spájaných koncov rúrok. Tavivo sa nenanáša do otvoru hrdla rúrky alebo tvarovky. Po skončení spájkovania sa musia z vonkajšieho povrchu odstrániť zvyšky taviva.
Správné svařování trubek a tvarovek z PPR a PP-RCT
V súlade s normou možno medené rúrky obaliť plastovým plášťom. Takto upravené medené rúrky sa môžu použiť na vedenie rozvodu plynu v zemi.
Prevádzka a údržba plynových zariadení v súlade s normami STN
Bezpečná prevádzka plynových zariadení v roku 2025 sa riadi právnym rámcom SR a EÚ, najmä vyhláškou 508/2009 Z. z., ktorá zavádza povinné revízie, údržbu a technické opatrenia. Prevádzka plynových zariadení v roku 2025 podlieha prísnym požiadavkám podľa vyhlášky č. 508/2009 Z. z. a súvisiacich noriem STN EN/ISO, ktoré určujú bezpečnosť, revízie a údržbu. Slovenská vyhláška 508/2009 Z. z. je zosúladená s európskymi normami, ktoré vydáva CEN/CENELEC. Kľúčové normy sú STN EN 1775 (rozvod plynu v budovách), STN EN ISO 6976 (výpočet energie plynu), STN EN 437 (skúšobné plyny) a STN EN 13445 (nevyhrievané tlakové nádoby).
Povinnosti prevádzkovateľa a intervaly revízií
Podľa vyhlášky 508/2009 musí prevádzkovateľ plynového zariadenia zabezpečiť pravidelné odborné prehliadky, funkčné skúšky a odstránenie zistených nedostatkov. Povinnosti sa líšia podľa toho, či ide o tlakové nádoby, plynovody alebo spotrebiče. Plynovody, regulačné stanice a spotrebiče podliehajú pravidelným revíziám, ktoré určujú normy STN EN 1775 (rozvod plynu), STN EN ISO 6976 (výpočty energie plynu) a vyhláška 508/2009. Revízia sa vykonáva podľa typu zariadenia, spravidla raz za 1-3 roky. Intervaly stanovuje vyhláška 508/2009 a normy STN EN, napr. najčastejšie ide o STN EN 1775, STN EN 15001, STN EN 437 a STN EN ISO 6976. Tlaková skúška sa vykonáva podľa STN EN 1775 a vyhlášky 508/2009. Mimoriadna revízia sa vykonáva po havárii, rekonštrukcii alebo pri zmene technologických podmienok. Prevádzkovatelia plynových zariadení musia v roku 2025 dbať na pravidelné revízie, odborné kontroly a údržbu podľa vyhlášky 508/2009.
Tabuľka: Prehľad intervalov revízií a požiadaviek pre plynové zariadenia
| Typ zariadenia | Max. prevádzkový tlak (bar) | Interval revízie (roky) | Relevantná norma / vyhláška | Odporúčaná životnosť (roky) | Špecifická požiadavka |
|---|---|---|---|---|---|
| Domové plynovody | ≤ 5,0 | 3 | STN EN 1775, Vyhl. 508/2009 | 30-40 | Pravidelná tlaková skúška pri rekonštrukcii |
| Priemyselné plynovody | ≤ 16,0 | 1 | STN EN 15001 | 25-35 | Korózna ochrana podľa STN EN ISO 12944 |
| Tlakové nádoby na plyn | ≤ 40,0 | 1-3 | STN EN 13445, Vyhl. 508/2009 | 20-30 | Povinná úradná skúška každých 6-10 rokov |
| Spotrebiče > 50 kW | ≤ 5,0 | 1 | STN EN 437, Vyhl. 508/2009 | 15-20 | Pravidelná kontrola spalín a účinnosti |
Tabuľka poskytuje porovnanie intervalov revízií, životnosti a technických požiadaviek rôznych plynových zariadení. Odborník ju využije ako rozhodovací nástroj pri plánovaní kontrol a rekonštrukcií v súlade s vyhláškou 508/2009 a normami STN EN.
Graf znázorňuje porovnanie intervalov revízií pre rôzne typy plynových zariadení podľa vyhlášky 508/2009 a noriem STN EN. Najkratšie intervaly má priemyselný plynovod a spotrebiče nad 50 kW (1 rok), kým domové plynovody a bežné spotrebiče majú revíziu každé 3 roky. Tlakové nádoby sa pohybujú medzi 1-3 rokmi podľa rizikovosti. Trend ukazuje, že zariadenia s vyšším výkonom alebo vyšším tlakom vyžadujú častejšie kontroly.
Kvalifikácia personálu pre revízie
Revíziu môže vykonávať len odborne spôsobilá osoba s platným osvedčením podľa vyhlášky 508/2009.
Zváranie a spájkovanie kovových materiálov
Stanovenie a schválenie postupov zvárania kovových materiálov je kľúčové pre zaistenie integrity potrubných systémov. Skúška postupu zvárania je nevyhnutnou súčasťou tohto procesu. Podobne aj tvrdé spájkovanie si vyžaduje dodržiavanie špecifických štandardov.
Kvalifikačné skúšky zváračov na tavné zváranie sú pravidelne vykonávané, aby sa zabezpečila vysoká úroveň zručností a dodržiavanie bezpečnostných predpisov.

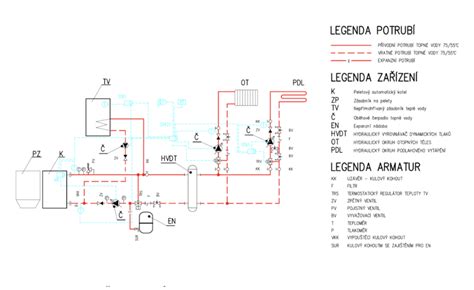

Tlakové zariadenia a bezpečnostné prvky
Tlakové zariadenia sú jadrom každej plynárenskej infraštruktúry. Zahŕňajú stabilné tlakové nádoby, parné a horúco vodné kotly, vodorúrkové kotly a pomocné zariadenia, ako aj veľkopriestorové vodné kotly. Časť 8 a Časť 10 špecifikujú požiadavky na valcové kotly.
Pre chladiace systémy a tepelné čerpadlá existujú špecifické normy pre tlakové zariadenia. Časť 1 týchto noriem sa zameriava na nádoby a potrubia v chladiacich systémoch. Kľúčovú úlohu zohrávajú prístroje na indikovanie hladiny kvapalín a ventily. Bezpečnostné spínacie zariadenia na obmedzovanie tlaku a poistné zariadenia proti prekročeniu tlaku a im príslušné potrubia sú neoddeliteľnou súčasťou ochrany pred nadmerným tlakom. Tieto bezpečnostné zariadenia na ochranu proti nadmernému tlaku sú životne dôležité.
Potrubie a materiály: Širší kontext
Okrem medených rúrok existujú aj ďalšie typy potrubí a komponentov, ktoré tvoria plynárenskú infraštruktúru. Kovové priemyselné potrubia sú široko používané v rôznych odvetviach. Norma STN EN ISO10380 sa týka potrubí, pričom špecifikuje typy konštrukcie hadíc. Hadice môžu byť bez opláštenia, s jednoduchým alebo dvojitým drôtovým opletením, prípadne s iným ochranným plášťom. Materiálové zloženie najčastejšie používa austenitickú nehrdzavejúcu oceľ. V našom sortimente nájdete plynové hadice, ktoré spĺňajú aktuálne normy a technické štandardy. Normy STN EN ISO 10380 a STN EN 14800 nie sú len byrokratický rámec - sú významným nástrojom, ako zabezpečiť, že plynová inštalácia bude aj po rokoch spoľahlivá a bezpečná.
