Montáž okien podľa normy STN 733134: Komplexný sprievodca

Montáž okien a dverí je kľúčovým stavebným procesom, ktorého kvalita zásadne ovplyvňuje dlhodobú funkčnosť, energetickú účinnosť a komfort obytných priestorov. V stavebníctve sa často stretávame s prístupom „dvakrát meraj a jedenkrát rež“, ktorý platí všade a najmä tu, kde sa chyby môžu prejaviť až neskôr. Nedostatky vyplývajúce z nedostatočného sústredenia na detaily sa väčšinou prejavia až po zabudovaní, čo môže viesť k vážnym problémom.

Kvalita montáže je minimálne tak dôležitá ako kvalita samotného okna. Na správne zabudovanie otvorovej výplne je nevyhnutné dodržiavať základné technologické postupy a riadiť sa požiadavkami relevantných noriem. V Slovenskej republike je to predovšetkým norma STN 73 3134.

Norma STN 73 3134: Kľúčový nástroj pre kvalitnú montáž

Platná norma STN 73 3134 sa zaoberá správnym návrhom, osadením a utesnením výplní stavebných otvorov v obvodovom plášti budov, kontrolou kvality a preberaním zabudovaných konštrukcií. Inými slovami, upravuje montáž okien, dverí a ich utesnenie v stavebnom otvore. Táto norma je zameraná na styk otvorových konštrukcií a obvodového plášťa budovy a poskytuje detailné požiadavky na ich navrhovanie, montáž a skúšanie. Je kľúčovým nástrojom pre stavebníctvo, pretože reguluje kritické aspekty, ktoré ovplyvňujú kvalitu a bezpečnosť stavieb. Norma STN 733134 neplatí na okná a dvere zabudované v závesných stenách.

V tejto norme je detailný postup realizácie stavebných prác pri jednotlivých technologických úkonoch týkajúcich sa samotnej montáže okien. Aby bolo zabudovanie okien a dverí alebo portálových systémov v súlade s normou STN 73 3134, je potrebné vyhovieť niekoľkým požiadavkám. Tie sa týkajú predovšetkým polohy okien alebo dverí v stavebnom otvore, ich tvaru a rozmerov alebo spôsobu, akým sú upevnené.

Príprava okenného otvoru a zameranie

Správna montáž okien by mala začínať prípravou ostenia, do ktorého sa bude vkladať samotné okno. Dôležitým krokom pri výrobe okna je zameranie okenného otvoru. Treba brať do úvahy typ okna, spôsob osadenia do otvoru a typ tesnenia pripojovacej škáry. Rozmery okna by mali byť vždy o niečo menšie ako je stavebný otvor, aby zostal priestor na dilatáciu v dôsledku tepelnej rozťažnosti okna.

Norma STN 733134 jasne určuje geometrické rozmery stavebného otvoru s ohľadom na spôsob zabudovania okien a dverí a realizáciu pripojovacej škáry. Minimálna škára medzi rámom okna a murivom by mala byť 1 cm. Pre škáru väčšiu ako 3 cm je výstižnejší názov „diera“. V tomto prípade je potrebné chýbajúce objemy domurovať alebo omietnuť maltou pre väčšie hrúbky, čím sa pripraví povrch pre správnu montáž okna a tesniacich pások.

Šírka pripojovacej škáry je závislá od rozmerov okna (väčšie okno = širšia škára) a od farby rámu (tmavé farby podporujú väčšiu tepelnú rozťažnosť). Presné rozmerové odchýlky stavebného otvoru sú definované normou:

U novostavieb s týmto aspektom väčšinou nie je problém. Pri rekonštrukcii, kde pri vybúraní okien alebo dverí môže dôjsť k narušeniu okolitej stavebnej konštrukcie, je potrebné venovať príprave otvoru zvýšenú pozornosť. Hlavne pri rekonštrukcii je dôležité, aby sa okno nemontovalo do otvorov, ktoré skôr pripomínajú „zrúcaninu“.

Postup prípravy otvoru podľa STN 73 3134, čl. 3.4:

1. Pri zateplenom ostení a nadpraží (pri obnove domu): Po obvode okenného rámu prerezať (oddeliť od ostenia a nadpražia) výplň škáry styku tepelnoizolačného systému s okenným rámom (APU lišta, resp. zatmelená škára styku).
2. Odstránenie pôvodnej otvorovej konštrukcie (pri obnove domu): Podklad z mäkkého materiálu (napr. pórobetón) - rozrezať rám otvorovej konštrukcie v polovici rozpätia (ostenia, nadpražia, parapetu) a pri páčení rámu použiť roznášaciu podložku proti deštrukcii podkladu (vylomené hrany, vylomené zalomenia ostenia, resp. nadpražia).
3. Stykovú plochu očistiť od uvoľnených častí omietky, starých tepelnoizolačných materiálov (povrazcov). V prípade značného poškodenia pri búracích prácach a po odstránení klinov treba použiť rýchlotuhnúcu maltu.

Poloha okna v stavebnom otvore

Okrem rozmerov okna a okenného otvoru netreba zabudnúť ani na polohu okna, kde môžete mať okno osadené na hrane otvoru, predsadené alebo zapustené. Takisto je potrebné prispôsobiť polohu okna očakávanej hrúbke zatepľovacieho systému. Týka sa to novostavieb aj očakávaných rekonštrukcií. Polohu okna sa neoplatí podceňovať, pretože môže mať zásadný vplyv na vlhkostno-teplotné pomery v okolí okna.

Uvedená norma STN 733134 túto polohu nerieši explicitne, mal by ju určiť projektant. Ideálna poloha osadenia okna je v rovine tepelnej izolácie obvodovej steny, čo je možné uskutočniť väčšinou iba vtedy, ak je obvodová stena „sendvičová“. Znamená to, že izolácia sa nachádza v strede, napr. medzi dvoma vrstvami betónu.

Tesnenie pripojovacej škáry

Ak máte vybrané parametre okna, mali by ste poznať aj správne riešené tesnenie pripojovacej škáry. Pripojovacia škára je kľúčová pre zaručenie čo najlepších tepelnoizolačných vlastností. To je jej základná funkcia. Požiadavky na tesnenie môžeme definovať nasledovne:

• Ochrana vnútorných priestorov pred nepriaznivými účinkami počasia (dážď, vietor, chlad atď.).
• Ochrana vnútorných priestorov pred nadmerným hlukom z ulice.
• Zníženie únikov tepla a úspora peňazí na vykurovanie.
• Zosúladenie (zcelistvenie) okna (dverí) ako samostatného konštrukčného prvku s obvodovou stenou (ako pršiplášť bez dier a s kapucňou).
• Spolupôsobenie pri vytváraní tepelnej pohody vnútorných priestorov.
• Životnosť zhodná so životnosťou okna (cca 30 rokov).
• Prispôsobivosť k rozmerovým zmenám škáry vplyvom rôznej tepelnej rozťažnosti rôznych stavebných materiálov.

Norma STN 73 3134 definuje aj difúziu samotnej škáry, ktorá zaisťuje jej optimálne odvetrávanie a vysychanie. To sa dá dosiahnuť tak, že vnútorný uzáver pripojovacej škáry je tesnejší, vodotesný a parotesný, zatiaľ čo vonkajší uzáver je tiež vodotesný, ale zároveň paropriepustný.

Rola PUR peny a jej obmedzenia

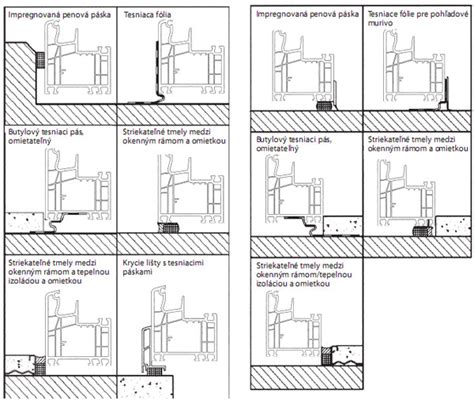

PUR pena je výborným tepelným aj zvukovým izolantom, avšak iba suchá izolácia dokáže dlhodobo zabezpečiť tepelnú pohodu. Mokrá izolácia sa ihneď zmení na tepelný vodič! Požiadaviek na tesnenie v pripojovacej škáre je veľa a skúsenosti dokazujú, že s PUR penou sa jednoducho splniť nedajú. Preto je tesnenie v pripojovacej škáre rozdelené na 3 zóny, z ktorých každá má inú úlohu:

• Vonkajšie tesnenie: chráni pred všetkými poveternostnými vplyvmi a zároveň odvetráva škáru tak, aby nedochádzalo ku kondenzácii vodnej pary, je teda paropriepustné.
• Stredové tesnenie: plní funkciu tepelnej a zvukovej izolácie.
• Vnútorné tesnenie: chráni stredové tesnenie pred vlhkosťou z interiéru, je parotesné.

Použitie samotnej PUR peny rieši len stredové tesnenie a bez použitia vonkajšieho a vnútorného tesnenia nie je takáto montáž v súlade s STN 733134 a je jednoducho nefunkčná. Určite ste sa už stretli s termovíznymi snímkami fasád obytných a iných budov, ktoré niekedy zámerne, inokedy mylne ukazujú "iba" montážnou penou vykonané izolácie. Tento fatálny omyl potom vedie k postupnému zatekaniu dažďovej vody do interiéru, k vlhnutiu ostenia a k vzniku plesní. Každá PUR pena je totiž veľmi nasiakavým materiálom a rýchlo degraduje na slnku, čo poznáme obvykle podľa hrdzavej farby. Preto je nutné tento tepelný izolant chrániť špeciálnymi fóliami.

Realizácia pripojovacej škáry

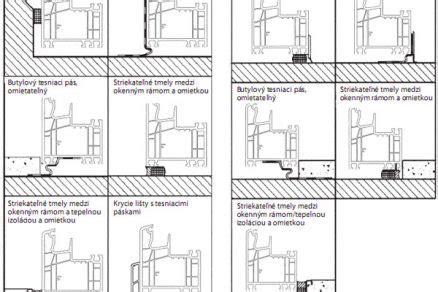

Pre zhotovenie pripojovacej škáry (STN 73 3134, čl. c) vnútorné uzavretie styku) je potrebné dodržať nasledujúce kroky. Pred aplikáciou uzavretia škáry treba stykovú plochu škáry po jej oprave a podľa zvoleného systému tesnenia napenetrovať (STN 73 3134, čl. 4.2). Postup platí najmä pri obnove budovy. Nalepenie a tvarovanie tesniacej fólie alebo pásky (ak sa predpisuje) musí zabezpečiť funkčnosť zhotovenej pripojovacej škáry a požiadavky podl'a STN 73 3134, čl. 4.4 a 4.5. Ukončenie pripojovacej škáry pod parapetnými plechmi musí byť v súlade s STN 73 3134, obr. 1 O.

Vonkajšie uzavretie styku:

(STN 73 3134, tab. 7 a obr.)

• Pred dodatočným zatepľovaním: uzavretie škáry musí byť riešené ako paropriepustné, ale zároveň vodonepriepustné. Môžu sa použiť materiály podľa čl. 3.5.3 až 3.5.5.
• Po dodatočnom zatepľovaní: oprava obnaženej styčnej plochy tepelnoizolačného systému ostenia a nadpražia (výstužnou maltou) a následne zhotovenie tesnenia podľa STN 73 3134, tab. 7.

Aplikuje sa vypenenie nízkoexpanznou PU penou. Pred vypenením škáry v prípade osadeného vonkajšieho tesniaceho systému a nedokončeného zateplenia, resp. povrchovej úpravy, treba nízkoexpanznú PU penu naniesť tak, aby z vnútornej strany nepresahovala rám otvorovej konštrukcie a nevytláčala zabudované vonkajšie tesnenie.

Kotvenie otvorovej konštrukcie

Norma STN 73 3134 upresnila aj to, aké sú požiadavky na presnosť zabudovania okien, dverí a portálových systémov a ich kotvenie. Podobne ako u geometrickej presnosti stavebného otvoru existuje určitá tolerancia aj pri zabudovaní okien a dverí. Norma tiež do značnej miery spresnila kotvenie, kotviace techniky a upevnenie okien, dverí a portálových systémov a definovala typy kotví a spôsob, akým ich používať. Materiál, rozmery a správne umiestnenie nosných a dištančných podložiek musí zodpovedať STN 73 3134, čl. 3.4, obrázok č. 1.

Kvalita montáže a jej kontrola

Investor si čoraz viac uvedomuje význam kvalitnej montáže a hľadá spôsob, ako sa vyhnúť nedodržiavaniu technických noriem pri výrobe a montáži okien, zámene materiálov a porušovaniu technologickej disciplíny pri zabudovávaní okien do stavby. Kľúčovým a základným krokom je teda mať kompletnú dokumentáciu schválenú investorom a montážnych pracovníkov, ktorí sa riadia požiadavkami STN 73 3134: 2014: Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy. Okrem toho norma definuje požiadavky na skúšanie a overovanie kvality práce. Tieto skúšky zahŕňajú testovanie tesnosti okien a dverí, mernú kontrolu geometrických parametrov a skúšanie odolnosti voči poveternostným podmienkam. Ďalším dôležitým bodom normy je stanovenie požiadaviek na bezpečnosť práce pri montáži a skúšaní okenných konštrukcií.

Postup kontroly a dokumentácie montáže:

1. Plánovanie: Pred začatím montáže je potrebné správne naplánovať celý proces.
2. Výber materiálov: Výber správnych materiálov a komponentov je kľúčový pre splnenie požiadaviek normy.
3. Aplikácia tesniacich materiálov: Tesnenie medzier medzi okenným rámom a obvodovou stenou je kritické pre zabezpečenie tepelnej a zvukovej izolácie.
4. Kontrola po montáži: Po montáži je nevyhnutné vykonať dôkladnú kontrolu a skúšanie okna na jeho funkčnosť, tesnosť a celkovú kvalitu inštalácie.
5. Dokumentácia: Všetky etapy montáže, použité materiály a výsledky skúšok musia byť riadne zdokumentované.

Licencia a inšpekcia zabudovávania otvorových konštrukcií

Na posúdenie, či je možné udeliť licenciu „na okná“ - licencia na zabudovávanie otvorových konštrukcií, inšpekčný orgán kontroluje kvalitu vykonávaných prác na rozostavanej stavbe počas čo najväčšieho počtu technologických operácií v zmysle STN 73 3134 Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy. Inšpekcia vyplýva z požiadaviek technických špecifikácií a technologických postupov.

Licencia „na okná“ - licencia na zabudovávanie otvorových konštrukcií sa môže udeliť iba zhotoviteľovi, ktorý má vlastných alebo zmluvných pracovníkov, ktorí môžu vypracovať výkresy zabudovania v kvalite a rozsahu potrebnom na správne zabudovanie vonkajších otvorových konštrukcií do stavby, a ktorý má vlastných zaškolených zamestnancov. Licenciou „na okná“ - licencia na zabudovávanie otvorových konštrukcií sa potvrdzuje odborná kvalifikácia zhotoviteľa stavebných prác pri zabudovaní vonkajších otvorových konštrukcií do stavby podľa článku 4.1 technickej normy STN 73 3134: 2014 Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy. Požiadavky, zhotovovanie a skúšanie, ktorá je záväzná podľa § 43g ods. 2 zákona č. 50/1976 Zb. v znení zákona č. 237/2000 Z. z.

Pre použité materiály a technológie realizácie prác vyplýva, že kľúčovým faktorom pri získaní deklarovaných tepelnoizolačných vlastností okien a dverí je výber tesniacich materiálov, ktoré použijeme v pripojovacej škáre okna či dverí a ich správna montáž do týchto pripojovacích miest. Správnu montáž definuje STN 73 3134: 2014 Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy.

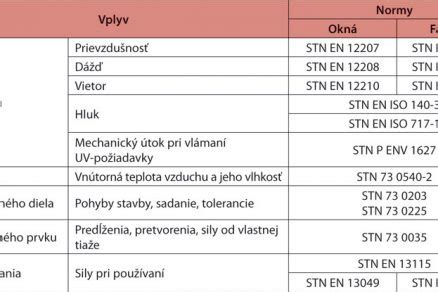

Súvisiace technické normy

Kvalitná montáž okien a dverí je komplexný proces, ktorý sa opiera o systém noriem. Medzi ďalšie dôležité normy patria:

• STN EN 12519 (EN 12519: 2018) Okná a dvere. Terminológia
• STN EN 14351-1+A2 (74 6180) Okná a dvere. Norma na výrobky, funkčné charakteristiky. Časť 1: Okná a vonkajšie dvere bez požiarnej odolnosti a/alebo tesnosti proti prieniku dymu
• STN 70 1621 (70 1621): 2010 Izolačné sklá
• STN 73 0540-2+Z1+Z2 (73 0540) Tepelná ochrana budov. Tepelnotechnické vlastnosti stavebných konštrukcií a budov. Časť 2: Funkčné požiadavky. Konsolidované znenie
• STN EN 12608-1 (64 3222): 2017 Profily z nemäkčeného polyvinylchloridu (PVC-U) na výrobu okien a dverí. Klasifikácia, požiadavky a skúšobné metódy. Časť 1: Povrchovo neupravené profily z PVC-U so svetlými povrchmi
• STN 73 3134 (73 3134): 2014 Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy.

Zabudovanie okien, okenných zostáv a dverí do stavebnej konštrukcie sa musí riadiť určitými pravidlami, ktoré stanovuje norma ČSN 74 6077 v Českej republike a jej obdoba STN 73 3134 na Slovensku. Táto norma stanovuje všetky požiadavky, ktoré boli v minulosti dané normalizačnou informáciou TNI 74 6077, a ďalej ich rozširuje a upresňuje. V online konfigurátore spoločnosti TOR Cheb si sami pohodlne navolíte všetky parametre podkladových profilov.
