Kotvenie dverí a okien podľa STN noriem: Dôležité informácie a postupy

Kvalita montáže otvorových výplní, ako sú okná a dvere, je minimálne tak dôležitá ako kvalita samotného výrobku. Montáž okien a dverí, rovnako ako akékoľvek iné stavebné činnosti, podlieha prísnym pravidlám. Tieto pravidlá sú na Slovensku definované predovšetkým technickou normou STN 73 3134.

Význam a rozsah normy STN 73 3134 pre kotvenie otvorových výplní

Detaily pre správny návrh riešení pripojovacej škáry rámu okna a stavebnej konštrukcie rieši norma STN 73 3134 s názvom - Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy. Požiadavky, zhotovovanie a skúšanie. Norma STN 733134 platí na stavebné práce súvisiace s návrhom, zhotovením, kontrolou kvality a preberaním zabudovaných (osadzovaných) okenných konštrukcií a vonkajších dverí do stavby.

Táto norma je kľúčovým nástrojom pre stavebníctvo, pretože reguluje kritické aspekty, ktoré ovplyvňujú kvalitu a bezpečnosť stavieb. Jednou z hlavných požiadaviek normy STN 733134 je stanovenie presných špecifikácií pre montáž okenných konštrukcií a ich styk s obvodovým plášťom budovy. Tieto špecifikácie zabezpečujú, že montáž je vykonaná správne a bezpečne, čo znižuje riziko vzniku porúch a znefunkčnenie obvodového plášťa budovy.

Aby bolo zabudovanie okien a dverí alebo portálových systémov v súlade s normou STN 73 3134, je potrebné vyhovieť niekoľkým požiadavkám. Tie sa týkajú predovšetkým polohy okien alebo dverí v stavebnom otvore, ich tvaru a rozmerov alebo spôsobu, akým sú upevnené. Norma STN 733134 jasne určuje geometrické rozmery stavebného otvoru s ohľadom na spôsob zabudovania okien a dverí a realizáciu pripojovacej škáry.

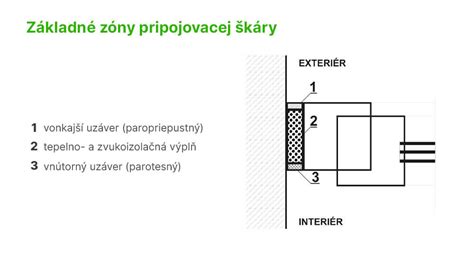

Pripojovacia škára a difúzia

Pripojovacia škára je kľúčová pre zaručenie čo najlepších tepelne izolačných vlastností. To je jej základná funkcia. Norma STN 73 3134 definuje aj difúziu samotnej škáry, ktorá zaisťuje jej optimálne odvetrávanie a vysychanie. To sa dá dosiahnuť tak, že vnútorný uzáver pripojovacej škáry je tesnejší, vodotesný a parotesný, zatiaľ čo vonkajší uzáver je tiež vodotesný, ale zároveň paropriepustný.

Presnosť a tolerancie pri montáži

Norma STN 73 3134 upresnila aj to, aké sú požiadavky na presnosť zabudovania okien, dverí a portálových systémov a ich kotvenie. Podobne ako u geometrickej presnosti stavebného otvoru existuje určitá tolerancia aj pri zabudovaní okien a dverí. Pri šírke otvoru do 3 m je prípustná odchýlka otvoru ±12 mm. V prípade omietnutých ostení je to len ±10 mm. Pri šírke otvoru nad 3 m je prípustná odchýlka ±16, resp. ±12 mm.

Norma tiež do značnej miery spresnila kotvenie, kotviace techniky a upevnenie okien, dverí a portálových systémov a definovala typy kotví a spôsob, akým ich používať. Pri montáži okien sa nevyhnete používaniu doplnkových montážnych komponentov, medzi ktoré patria hlavne tmely, tesniace a komprimované pásky alebo membrány.

Kontrola kvality a dokumentácia

Okrem toho norma definuje požiadavky na skúšanie a overovanie kvality práce. Tieto skúšky zahŕňajú testovanie tesnosti okien a dverí, mernú kontrolu geometrických parametrov a skúšanie odolnosti voči poveternostným podmienkam. Všetky etapy montáže, použité materiály a výsledky skúšok musia byť riadne zdokumentované. Ďalším dôležitým bodom normy je stanovenie požiadaviek na bezpečnosť práce pri montáži a skúšaní okenných konštrukcií.

Metódy kotvenia dverí a okien

Zabudovanie okien, okenných zostáv a dverí do stavebnej konštrukcie sa musí riadiť určitými pravidlami. Dôležité je uvedomiť si smery síl, ktoré budú na okno alebo dvere pôsobiť. Pri určitých typoch stavieb alebo pri výrobkoch ako vchodové dvere, posuvné dvere, veľké balkónové dvere je potrebné kotviť nie pomocou plechov, ale priamo skrutkou cez rám - tzv. turboskrutkou.

Typy kotvenia a ich umiestnenie

• Plechové kotvy: Plastové okná sa štandardne do otvoru kotvia (uchytávajú) plechovými kotvami (kotviacími plechmi). Tie sa do drážok na vonkajšej časti okenného rámu uchytia pomocou vyseknutých ušiek. Najjednoduchším spôsobom ukotvenia je použitie montážnych kotiev. Kotvu jednoducho zaseknite do drážok v ráme, prihnite k murivu a pomocou hmoždiniek a skrutiek uchyťte do muriva.
• Turboskrutky: Upevnenie rámu pomocou turboskrutiek zabezpečí pevnejšie spojenie rámu s telesom stavby, ale počíta sa s o niečo náročnejšou prípravou spojenou s predvŕtaním otvorov do rámu. Odporúčajú sa najmä pri montáži vchodových dverí kvôli vyšším záťažovým silám.

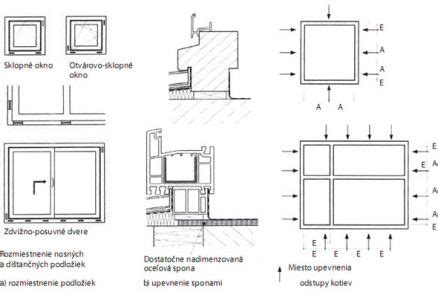

Počet kotiev na okno/dvere závisí od veľkosti samotného výrobku, no vzdialenosť medzi kotvami by v zásade nemala byť väčšia ako 70 cm (tento parameter stanovuje výrobca profilového systému). Vzájomná vzdialenosť kotviacich prvkov by mala byť do 700 mm. Vzdialenosť od vnútorného rohu, rámového rohu, a od stĺpikov a priečok by mala byť 100 mm až 150 mm, a 250 mm u plastových okien iných ako bielych. Minimálna hĺbka ukotvenia je 30 - 60 mm.

Praktický postup montáže a kotvenia dverí a okien

Nasledujúci text nie je záväzným návodom, ale všeobecným odporúčaním. Montážne postupy sa môžu líšiť v závislosti od typu otvorovej výplne, typu a stavu stavby a mnohých ďalších faktorov. Pre úspešnú montáž a kotvenie je dôležité dodržať odporúčania podľa normy STN 73 3134.

1. Príprava otvoru

Skôr ako do otvoru budete osadzovať nový rám, je potrebné ho očistiť. Pred začatím montáže vyveste krídlo z rámu. Ak máte pripravený otvor aj rám (ak ste sa rozhodli pre kotvenie pomocou turboskrutiek, je potrebné mať v ráme vyvŕtané diery - viď. bod 2), môžete okno - respektíve iba rám bez krídel - vložiť do otvoru. Okno alebo dvere by mali byť menšie než samotný otvor, aby zostal zachovaný dilatačný priestor - ideálne 1-1,5 cm na každej strane. Stykovú plochu očistiť od uvoľnených častí omietky, starých tepelnoizolačných materiálov.

2. Príprava okenného rámu (pre turboskrutky)

V prípade, že ste sa rozhodli pre montáž pomocou turboskrutiek, rám okna pred vložením do pripraveného stavebného otvoru najprv predvŕtajte, najlepšie vrtákom do železa priemeru 7 mm. Otvory do rámu vŕtajte vo zvislej polohe. Počet kotviacich bodov, a teda aj predvŕtaných otvorov rámu, závisí od typu otvorovej výplne a mnohých ďalších faktorov.

3. Osadenie a vyváženie rámu

Rám by mal po stranách vyčnievať rovnako a je potrebné ho pomocou vodováhy vyvážiť vo vodorovnej i zvislej polohe. Aby sa vám rám neposúval, zaistite ho na niekoľkých miestach pomocnými klinmi. Nezabudnite pritom, že výška osadenia okna nad parapetným murivom musí umožniť následné prevedenie dostatočnej hrúbky izolácie pod vonkajšou parapetou. Vymedzovacie kliny nesmú byť umiestnené celkom v rohoch okna.

4. Ukotvenie rámu

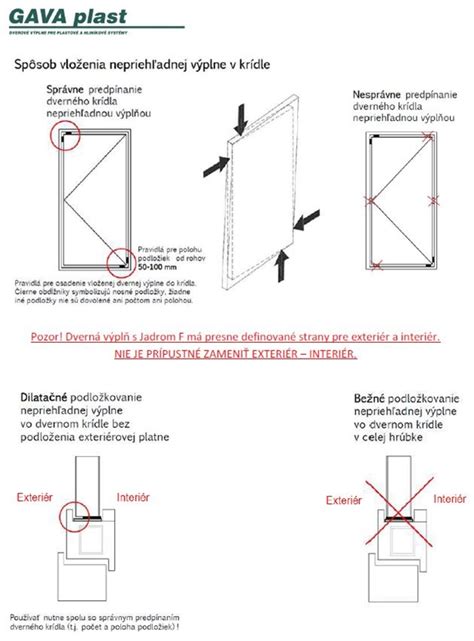

Použiť môžete páskové kotvy (upevnenie k osteniu pomocou hmoždiniek a skrutiek) alebo turboskrutky. Ukotvenie rámu je možné rozšíriť o použitie nosných a dištančných podložiek. Nosné podložky musia mať dostatočnú nosnosť, musia byť nenasiakavé, trvanlivé, chemicky kompatibilné s vedľajšími materiálmi a musia mať tepelnú vodivosť rovnakú alebo nižšiu ako materiál rámu. Dištančné podložky musia spĺňať rovnaké kritériá s výnimkou požiadavky na ich dostatočnú nosnosť.

Cez pripravené otvory v ráme okna vyvŕtate otvory do muriva. Pred vlastným zaskrutkovaním turboskrutiek prekontrolujte správne vyváženie. Túto kontrolu odporúčame vykonávať priebežne počas celej montáže. Potom už je aplikácia turboskrutiek jednoduchá - turboskrutku cez rám priskrutkujete do telesa stavby. Pozor, aby ste príliš nepritiahli turboskrutku k rámu, a nedošlo tak k jeho prehnutiu - vznikla by potom netesnosť medzi rámom a krídlom. Na záver nasaďte na hlavičky turboskrutiek plastové krytky.

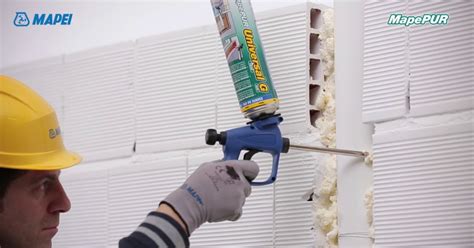

5. Vyplnenie montážnou penou

Po zakotvení rámu je potrebné priestor medzi rámom a ostením vyplniť izolačným materiálom. Použite montážnu penu, ktorú jednoducho vstreknete pomocou pištole alebo trubičky. Pred aplikáciou peny aerosolovú plechovku dokonale pretrepte a podklad navlhčite vodou. Medzery vypeňte zhruba z dvoch tretín, pretože pena ešte napučí. Penu nanášajte zdola smerom nahor. Aby pena dostatočne vytvrdla, nemal by vyplňovaný priestor na jednu vrstvu čerstvej peny byť väčší ako 50 až 100 mm. Montážna pena by mala slúžiť len ako tepelne izolačný prostriedok, nie ako kotviaci materiál. Po zatuhnutí peny vyberte pomocné kliny a vzniknuté medzery vyplňte penou.

6. Montáž parapiet

K už zabudovanému rámu následne osaďte parapety - vnútorné a vonkajšie. Najprv si pripravte podklad. Musí byť rovný, čistý a v požadovanej výške. Pred osadením parapety nasaďte bočné krytky. Na podklad naneste nízkoexpanznú montážnu penu a na ňu parapetu uložte. Aby pri okne nestála voda, je potrebné mať parapetu pod určitým sklonom. U vnútornej parapety je to okolo 2 - 4 stupne, u vonkajšej zhruba 7 stupňov. Po montáži je potrebné ešte parapetu po obvode utesniť. Na škáry medzi parapetou a murivom odporúčame pretierateľný akrylový tmel. Na utesnenie škár medzi oknom a parapetou je zase vhodnejší silikón.

7. Murárske zapravenie a kontrola

Po vykonaní montáže rámu okna (dverí) už môžete nasadiť krídla. Ak je pena dostatočne stuhnutá, prebytočné časti orežte. V prípade väčšieho poškodenia najprv vykonajte zapravenie hrubou omietkou a následne natiahnite "fajnovú". Pre pekné zapravenie a aj na elimináciu popraskania odporúčame z vonkajšej i vnútornej strany inštalovať začisťovacie okenné lišty - tzv. APU lišty, ktoré umožňujú dilatovať. Po dokončení murárskeho zapravenia okná (dvere) očistite a odstráňte ochranné fólie (najneskôr do 2 mesiacov). Skontrolujte správnu funkciu okna a prípadne upravte nastavenie.

Prehľad relevantných technických noriem súvisiacich s dverami a oknami

Okrem primárnej normy STN 73 3134 existuje mnoho ďalších noriem, ktoré sa zaoberajú rôznymi aspektmi výroby, vlastností a inštalácie okien a dverí.
