Zvodiče prepätia pre rozvádzače: Kompletný sprievodca

Prepäťové ochrany, inak známe aj ako zvodiče prepätia, predstavujú dôležitý bezpečnostný prvok v každej elektroinštalácii. Ich úlohou je eliminovať riziká spojené s náhlym zvýšením napätia - najčastejšie v dôsledku bleskových výbojov, porúch v distribučnej sieti či chýb v samotnej inštalácii. Toto náhle prepätie môže byť spôsobené bleskom, spínacími aktivitami v elektrickej sieti alebo inými vnútornými zdrojmi. Prepäťová ochrana chráni elektroniku pred náhlym zvýšením napätia. Nešťastie nechodí po horách, no stačí taký malý detail, ako je správne vyriešená prepäťová ochrana a človek ani v takýchto prípadoch nemusí rátať škody na majetku alebo nebodaj na zdraví. Vďaka nej môžete jednoducho ochrániť zariadenia vo vašej domácnosti, firme alebo kdekoľvek, kde je to nevyhnutné, a ušetriť si prípadné starosti aj peňaženku.

Prečo je prepäťová ochrana nevyhnutná?

Moderná elektronika je veľmi citlivá na prepätia, ktoré môžu vznikať v dôsledku úderu blesku (priameho alebo blízkeho) alebo bežných spínacích procesov v sieti. Zrejme aj vy poznáte niekoho, komu bežná búrka spôsobila nepríjemnosti ako napríklad vyhorené spotrebiče. Prepäťová ochrana je dôležitou prevenciou pred zničením elektroniky a neplánovanými výpadkami.

Typy prepäťových ochrán

Prepäťové ochrany sa delia podľa triedy ochrany, ktorá určuje ich schopnosť zvládať rôzne úrovne prepätia:

• Typ 1 (T1 / B): Hrubá ochrana. Určená proti priamemu úderu blesku. Tento druh je kľúčový pri ochrane pred veľkými prepätiami, napríklad úderom blesku a podobne. Vhodným miestom na inštaláciu je vstup do budovy (hlavný rozvádzač) ako prvá línia ochrany.
• Typ 2 (T2 / C): Stredná ochrana. Najbežnejší typ, ktorý chráni pred nepriamymi účinkami blesku a spínacím prepätím. Určené na ochranu pred stredne silnými prepätiami, ktoré vznikajú v elektrickej sieti napríklad pri spínaní zariadení.
• Typ 3 (T3 / D): Jemná ochrana. Inštaluje sa čo najbližšie ku chránenému spotrebiču (napr. počítače, televízory či audio technika, ktorá dokáže ochrániť koncové zariadenia). Prepäťová ochrana typu 3 (trieda III, D) je určená pre kategóriu prepätia I, kde je koordináciou izolácie stanovené maximálne prepätie 1,5 kV pre sieť 230/400 V. Táto prepäťová ochrana slúži k zvedeniu energie prepäťových impulzov vo vedeniach na konci zásuvkových okruhov alebo v rozvádzačoch elektrických strojov zariadení.

Existujú aj kombinované zvodiče, ktoré spájajú viacero typov ochrany, napríklad Typ 1+2 (T1+T2 / B+C).

Výber správneho zvodiča prepätia

Výber vhodnej prepäťovej ochrany teda závisí od konkrétnych podmienok, typu zariadení a prostredia, v ktorom potrebujete ochranu použiť. Výber vhodnej prepäťovej ochrany by mal vždy vychádzať z odporúčaní odborníka, resp. projektovej dokumentácie. Pre počítače, televízory či kancelársku elektroniku postačí zásuvková prepäťová ochrana s triedou 3. Pre celkové zabezpečenie domácnosti odporúčame zvodiče triedy 2 montované do rozvádzača. V prípade objektov so zvýšeným rizikom (napr. priame bleskové údery alebo priemyselné prevádzky) je vhodné doplniť aj prepäťovú ochranu triedy 1. Výber vhodnej prepäťovej ochrany ponúka široké portfólio produktov, kde je potrebné zamerať sa pri výbere na konkrétne umiestnenie, ale taktiež úroveň ochrany zariadení, keďže existuje niekoľko príčin, ako môže prepätie vzniknúť a rozsah škôd, ktoré môže spôsobiť.

Podľa toho, či riešite obvod so striedavým prúdom, čo je väčšina domácností a komerčných objektov, budete potrebovať prepäťovú ochranu s označením AC SPD alebo tú, ktorá je špeciálne navrhnutá pre jednosmerné obvody - DC SPD. Príkladom je ochrana fotovoltaických systémov, solárnych panelov alebo nabíjacích staníc pre elektromobily.

Možnosti inštalácie a typy zvodičov

V našej ponuke nájdete rôzne typy prepäťových ochrán podľa spôsobu inštalácie - od zásuvkových adaptérov až po zariadenia pre montáž do rozvádzačov. Pre montáž do rozvádzačov sú určené modulárne zvodiče prepätia (SPD) pre montáž na DIN lištu. V ponuke sú:

• Trojpólový kombinovaný zvodič prepätia (Typ 1+2+3) od slovenského výrobcu KIWA, určený pre 3-fázové siete TN-C (L1, L2, L3, PEN).
• Štvorpólový kombinovaný zvodič prepätia (Typ 1+2+3) od slovenského výrobcu KIWA, určený pre 3-fázové siete TN-S (oddelené N a PE).
• Štvorpólový kombinovaný zvodič prepätia (Typ 2+3 / C+D) od slovenského výrobcu KIWA, určený pre 3-fázové siete TN-C (spoločný vodič PEN).
• Trojpólový kombinovaný zvodič prepätia (Typ 2+3 / C+D) od slovenského výrobcu KIWA, určený pre 3-fázové siete TN-S (oddelené N a PE).
• Štvorpólový kombinovaný zvodič prepätia Eaton triedy T1+T2 (B+C), určený pre siete TN-S (oddelený PE a N) na ochranu pred priamym úderom blesku a indukovaným prepätím.

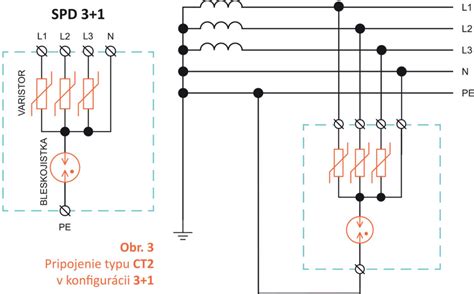

• Štvorpólový kombinovaný zvodič prepätia (Typ 1+2+3) v zapojení 3+1 (3x varistor + 1x bleskoistka), určený pre siete TT a TN-S.
• Dvojpólový kombinovaný zvodič prepätia (Typ 2+3) v zapojení 1+1 (varistor + bleskoistka), určený pre 1-fázové siete TT a TN-S.
• Jednopólový kombinovaný zvodič prepätia (Typ 1+2+3) od slovenského výrobcu KIWA, určený pre 1-fázové siete alebo ako stavebný prvok pre viacfázové siete.
• Ekonomický trojpólový kombinovaný zvodič prepätia (Typ 1+2+3) pre siete TN-C, určený pre objekty s malým ohrozením (LPL IV, rodinné domy bez bleskozvodu).
• Dvojpólový kombinovaný zvodič bleskových prúdov a prepätia (Typ 1+2) pre 1-fázové siete TN-S, s Iimp 12,5 kA/pól, vymeniteľnými modulmi a optickou signalizáciou.
• Výkonný kombinovaný zvodič bleskových prúdov a prepätia (Typ 1+2) pre 3-fázové siete TN-C.
• Trojmodulový kombinovaný zvodič prepätia Eaton triedy T1+T2 (B+C), určený pre 3-fázové siete TN-C (spoločný PEN vodič), ktoré sú bežné v starších domoch a panelákoch.
• Jednopólový ekonomický zvodič prepätia (Typ 1+2+3) s impulzným prúdom 7 kA (10/350 µs), určený pre objekty s malým ohrozením (LPL IV, bez bleskozvodu).
• Kompletná sada zvodiča prepätia OBO Bettermann V25-B+C v zapojení 3+1 (3x fáza + 1x NPE), určená pre siete TN-S a TT. Kombinácia typu 1 a 2 (B+C).
• Kompaktná prepäťová ochrana Typu 3 (D) určená na dodatočnú montáž do inštalačných krabíc pod zásuvky.

Prepäťové ochrany typu 3 (D) RPO D sú vyhotovené pre montáž na DIN lištu priamo do rozvádzača koncového elektrického zariadenia. Modely (R) sú vybavené diaľkovou signalizáciou, modely (F) sú vybavené VF filtrom pre elimináciu VF rušenia prichádzajúceho z distribučnej siete. Hoci uvedené normy vyžadujú komplexnú inštaláciu prepäťových ochrán v stupňovitom usporiadaní typu 1, 2, 3, samostatne inštalovaná prepäťová ochrana typu 3 taktiež dokáže zviesť značnú časť prepätí pripojených na napájaciu sieť.

Správna inštalácia a koordinácia

Návrh a inštaláciu prepäťovej ochrany musí vykonať kvalifikovaný projektant alebo elektrotechnik! Na začiatok je dôležité poznamenať, že s elektrinou môže manipulovať len osoba, ktorá ma na to adekvátne skúšky. Preto by ste sa mali vždy obrátiť na odborníka. Ak vás však zaujíma postup, presný návod na zapojenie prepäťovej ochrany vždy závisí od konkrétneho typu a umiestnenia. Plus zohrávajú rolu individuálne parametre celkovej elektroinštalácie, ktoré je dobré zvážiť už aj pri samotnom výbere konkrétnej ochrany.

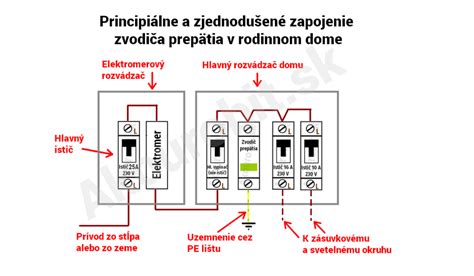

Zvodič prepätia treba umiestniť čo najbližšie k hlavnému vypínaču alebo ističu na vstupe do budovy. Fázový vodič (L) sa zapája na vstupnú svorku označenú „L“, nulový vodič (N) na svorku „N“ a uzemňovací vodič (PE) je potrebné pripojiť na svorku označenú symbolom uzemnenia. Nakoniec je potrebné overiť, či sú všetky spoje pevné a správne. Každý profesionálny elektrikár vie, že je dôležité, aby sa nechránené a chránené vodiče nekrižovali.

Použitie príliš dlhých vodičov vedie k zvýšeniu impedancie a zníženiu schopnosti efektívne odvádzať prepätia do uzemnenia. Ideálnou voľbou sú preto čo najkratšie vodiče vedené priamo a bez ohybov. Zároveň platí, že použitie vodičov s nedostatočným prierezom vedie k vyššiemu odporu uzemnenia. Nedotiahnuté svorky môžu spôsobiť problémy a zvýšiť riziko požiaru.

V MURAT vždy odporúčame všetky 3 stupne prepäťovej ochrany. Dôvodom je, že každý stupeň zachytí len určitú časť prepätia. V prípade, ak bude vyriešený len stupeň 1, ten objekt ochráni len pred veľkým prepätím, ale keďže dosť veľkú časť prepätia prepustí, spotrebiče to pred spálením neochráni. Na druhej strane, ak by to bol len stupeň 3, je možné, že to spotrebiče ochráni, avšak ak príde väčšie prepätie, môže dôjsť aj k spáleniu samotnej prepäťovej ochrany.

Požiadavky na voľbu a spôsob inštalácie prepäťových ochrán v elektrických zariadeniach budov popisuje norma STN 332000 „Elektrické zariadenia budov - ochranné zariadenia proti prepätiu“ a IEC 60364-53 „Elektrické inštalácie budov“, časť 5-53 „Výber a montáž elektrických zariadení“, sekcia 534 „Zariadenia na ochranu proti prepätiu“. Tieto normy uvádzajú aj potrebu zabezpečenia energetickej koordinácie jednotlivých stupňov v systéme prepäťovej ochrany tak, aby tieto stupne správne spolupôsobili.

Časté chyby pri inštalácii

Aj pri inštalácii prepäťovej ochrany sa objavujú chyby, ktoré môžu znížiť jej účinnosť alebo dokonca ohroziť bezpečnosť objektu. Použitie nesprávneho typu ochrany môže spôsobiť nedostatočnú ochranu pred veľkými impulzmi, ako sú spomínané údery blesku. Správnym riešením je použitie viacstupňovej ochrany - Typ 1 pri vstupe, Typ 2 v podružných rozvádzačoch a Typ 3 pre citlivé zariadenia.

Záver

Zlaté pravidlo hovorí vždy dodržiavať odporúčania výrobcov, platné normy a pravidelne kontrolovať stav zariadení a celej elektroinštalácie. V tom najideálnejšom prípade konzultovať jej výber a zveriť zapojenie profesionálovi, ktorý má na tieto úkony potrebné skúšky. Ochráňte elektroniku a celú domácnosť či objekt pred bleskom aj výkyvmi v elektrickej sieti.
