Elektrické rozvádzače a rozvodnice predstavujú neoddeliteľnú súčasť každej elektrickej inštalácie. Hoci sa pojmy ako rozvádzač, rozvodná skriňa či ističová skrinka často zamieňajú, každý z nich má svoje špecifické vlastnosti a účel. Tento článok sa zameria predovšetkým na stavebné (staveniskové) rozvádzače, ich konštrukciu, funkčnosť a dôležitosť pre bezpečnú prevádzku elektrických zariadení na dočasných pracoviskách, so špeciálnym dôrazom na modely s meraním.
Čo sú Staveniskové Rozvádzače?
Stavebné rozvádzače, známe aj ako staveniskové rozvádzače, sú špeciálne navrhnuté elektrické zariadenia určené na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných alebo búracích prácach. Staveniskové rozvádzače sú určené na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných alebo búracích prácach. Ich primárnym účelom je poskytnúť bezpečný a spoľahlivý zdroj elektrickej energie pre rôzne stavebné stroje, náradie a osvetlenie počas trvania stavby.
Od klasických rozvádzačov sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, prípadne uzamykateľným hlavným vypínačom. Na rozdiel od bežných rozvádzačov určených pre trvalé inštalácie v obytných alebo priemyselných objektoch, stavebné rozvádzače musia spĺňať zvýšené požiadavky na odolnosť voči mechanickému namáhaniu, vlhkosti a prachu. Sú často konštruované v robustnejšom prevedení, aby vydržali náročné podmienky na stavenisku.
Konštrukcia a Špecifikácie Staveniskových Rozvádzačov
Staveniskové rozvádzače sú typovo skúšané rozvádzače (TTA), čo znamená, že ich konštrukcia a vlastnosti boli overené v akreditovaných skúšobniach podľa príslušných noriem. Sú navrhnuté tak, aby zabezpečili vysokú úroveň bezpečnosti pre obsluhu a zároveň ochranu pripojených zariadení.
Medzi kľúčové konštrukčné prvky a špecifikácie patria:
- Robustné puzdro: Často vyrobené z odolných materiálov ako je kov alebo kvalitný plast, s cieľom odolať nárazom a poveternostným vplyvom. Materiál môže byť napríklad kov.
- Stupeň krytia (IP): Staveniskové rozvádzače majú minimálny stupeň krytia IP44, čo zaručuje ochranu proti vniknutiu pevných častíc s priemerom nad 1 mm a proti striekajúcej vode zo všetkých smerov. Stupeň ochrany IP pri stavebnom rozvádzači by mal byť minimálne IP44 pre zaistenie dostatočnej ochrany proti vlhkosti. Po otvorení dverí je stupeň krytia zvyčajne IP21. Vyššie stupne krytia, napríklad IP54, poskytujú ešte lepšiu ochranu proti prachu a vode.

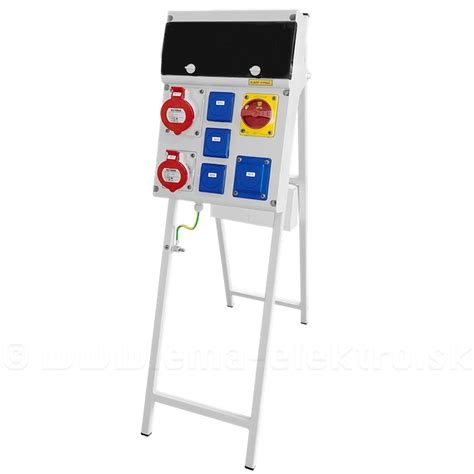

- Zásuvky: Obsahujú rôzne typy a počty zásuviek, vrátane jednofázových 230V/16A a trojfázových 400V/16A alebo 400V/32A. Niektoré modely môžu byť vybavené aj špeciálnymi priemyselnými zásuvkami. Príkladom je Staveniskový rozvádzač SCAME BST4, ktorý je osadený 1-fázovými zásuvkami 230V/16A a 3-fázovými zásuvkami 400V/16A, 400V/32A.
- Ochranné a spínacie prvky: Sú vybavené ističmi, prúdovými chráničmi a hlavným vypínačom. Všetky zásuvky v staveniskovom rozvádzači musia byť chránené prúdovým chráničom. Zásuvky, osadené v stavebnom rozvádzači musia byť istené okrem ističov aj prúdovým chráničom. K jednému prúdovému chrániču je možné pripojiť viacero zásuviek. Príkladom môže byť prúdový chránič 40/4/003. Niektoré sú vybavené zabudovaným podstavcom alebo pilierom. Dôležitým prvkom je aj núdzový vypínač na povrchu rozvádzača, ktorý má byť ľahko prístupný a viditeľný pre potrebu rýchleho vypnutia.
Staveniskový rozvádzač SCAME BST4 je osadený ističmi a prúdovým chráničom, uzamykateľným 40A hlavným vypínačom, 1-fázovými zásuvkami 230V/16A a 3-fázovými zásuvkami 400V/16A, 400V/32A. Je univerzálny, má malé rozmery, vhodný na prenos, jeho prevedenie ho predurčuje hlavne pre použitie na malých staveniskách.
Základy rozvádzača
Príklady staveniskových rozvádzačov
Na trhu je dostupná široká škála staveniskových rozvádzačov s rôznymi konfiguráciami. Nasledujúca tabuľka uvádza niekoľko príkladov s ich základnými parametrami:
| Model | Popis | Zásuvky 230V/16A | Zásuvky 400V/16A (5pól) | Zásuvky 400V/32A (5pól) | Zásuvky 400V/63A (5pól) | Krytie IP | Cena (s DPH) |
|---|---|---|---|---|---|---|---|
| BST4.4011-1 | Staveniskový rozvádzač na nízkom stojane | 4 | 1 | 1 | - | IP54 | 485,47 € |
| DST4.1012-1 | St. rozv. s ističmi + RS | 1 | - | 2 | - | IP54 | 550,08 € |
| DST4.200220-1 | St. rozv. s ističmi | 2 | - | 2 | 2 | IP54 | 1 742,50 € |
| DST4.2003-3 | St. rozv. s ističmi | 2 | - | 3 | - | IP54 | cena od 179 € - 1743 € |
Typy a Použitie Staveniskových Rozvádzačov
Staveniskové rozvádzače sa delia na niekoľko typov podľa ich primárneho určenia a funkčnosti:
- Napájací staveniskový rozvádzač s meraním: Slúži na napájanie a zároveň meranie spotrebovanej elektrickej energie.
- Hlavný rozvádzač: Zabezpečuje rozvod elektrickej energie z hlavného zdroja na stavenisku.
- Podružný rozvádzač: Rozvádza energiu ďalej k jednotlivým pracovným miestam alebo zariadeniam.
- Transformátorový staveniskový rozvádzač: Obsahuje transformačné zariadenie na úpravu napätia.
- Koncový staveniskový rozvádzač: Určený na pripojenie koncových zariadení.
- Stavenisková zásuvková skriňa: Zameraná predovšetkým na poskytovanie elektrických zásuviek.
Tieto typy možno medzi sebou kombinovať do požadovaných zostáv podľa špecifických potrieb stavby.
Bezpečnosť a Obsluha Staveniskových Rozvádzačov
Je absolútne nevyhnutné, aby do staveniskových rozvádzačov mali prístup len osoby s odbornou elektrotechnickou spôsobilosťou. Laická verejnosť by sa k nim nemala približovať ani ich obsluhovať. Nesprávna manipulácia alebo neodborné zapojenie môže viesť k vážnym úrazom elektrickým prúdom, požiarom a následným ekonomickým či trestnoprávnym dôsledkom.
Pri výrobe a dodávaní rozvádzačov sú kladené vysoké nároky na dokumentáciu. Výrobca musí označiť rozvádzač typovým (výrobným) štítkom. Všetky označenia na rozvodnom zariadení a jeho častiach musia byť zrozumiteľné, trvanlivé a zosúladené so schémami zapojenia, ktoré sú dodané spolu s rozvádzačom. K rozvádzaču musí výrobca dodať protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi.
Meranie Spotrebovanej Elektrickej Energie: Elektromerové Rozvádzače

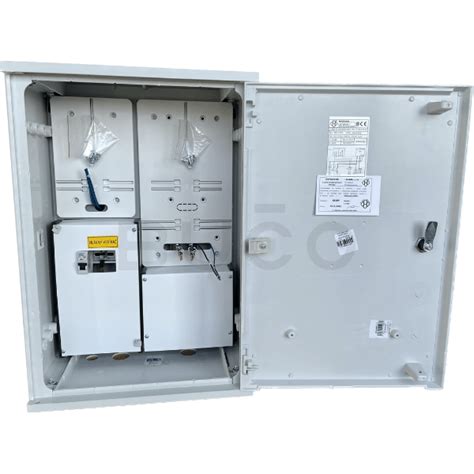

Pre "meranie informácie" o spotrebovanej elektrickej energii slúžia aj elektromerové rozvádzače, ktoré sú často integrované do napájacích staveniskových rozvádzačov s meraním. Elektromerové rozvádzače sú súčasťou elektrickej inštalácie každého obytného či priemyselného priestoru, domov, bytov, nákupných centier, výrobných hál. Elektromerový rozvádzač je určený na rozvod elektrického prúdu a meranie spotrebovanej elektrickej energie. Spravidla obsahuje elektromer a hlavný istič.
Elektromerové rozvádzače sa líšia podľa prevedenia na samostatne stojace piliere pre upevnenie na vopred zhotovenú betónovú podstavu, rozvádzač s pilierom a zemným dielom na zahrabanie do zeme, alebo tiež ako samostatná skriňa na zamurovanie do plotu, alebo do steny. Každý elektromerový rozvádzač spravidla obsahuje elektromer, ktorý slúži na odpočet spotreby elektrickej energie.
Ďalej je tiež osadený vodičmi prepojenou montážnou doskou s pripojovacími svorkami, ktoré slúžia na pripojenie rozvádzača a samotného elektromeru do siete. V rozvádzači je osadený hlavný istič, ktorý slúži na odpojenie rozvádzača (tiež bytu, domu) od elektrického prúdu. Svorky a ističe sú pod krytom, ktorý sa musí dať zaplombovať, aby bolo znemožnené manipuláciu s tzv. nemeranou časťou - zamedzenie čierneho odberu.
Počet taríf, pri označení rozvádzačov, nájdete v názve rozvádzača pod číslom pred písmenom R. Číslo 1 označuje jednotarifný rozvádzač, číslo 2 označuje dvojtarifný rozvádzač. Elektromerové rozvádzače SFOS sú pravidelne testované a certifikované ISO 14001 a ISO 9001.
Rozdiel medzi Rozvádzačom a Rozvodnicou
Zatiaľ čo rozvádzače sú komplexnejšie zariadenia slúžiace na riadenie a distribúciu elektrickej energie, rozvodnice sú zvyčajne určené na vnútorné použitie a sú prevažne vyhotovené na montáž na zvislú rovinu. Rozvodnice môžu obsahovať aj ovládacie a signálne zariadenia a sú konštruované na menovité napätie do 300 V voči zemi. Môžu ich obsluhovať aj laici, ideálne však poučení pracovníci, pričom ich činnosť je spojená najmä so spínacími činnosťami alebo výmenou poistkových vložiek.
Rozvodnice sú zvyčajne TTA (typovo skúšané) a môžu sa skladať z niekoľkých polí, vodorovných výsekov polí alebo oddielov. Živé časti sú za krytom neprístupné dotyku. Bytové rozvodnice, určené na rozvod energie v bytoch, domoch či kanceláriách, sú často vyrobené z plastu alebo tenkého plechu a sú navrhnuté pre montáž na stenu alebo do steny. Vnútorné rozvádzače v bytových a domových inštaláciách predstavujú tzv. bytové, či modulové rozvodnice, ktoré obsahujú ističe a prúdové chrániče istiace rôzne svetelné či zásuvkové okruhy. Vonkajšie rozvádzače sú umiestnené mimo obytných priestorov, väčšinou slúžia na meranie spotrebovanej elektrickej energie a obsahujú aj hlavný vypínač pre prípadné odpojenie prívodu do bytu alebo domu.
Dôležitosť Správneho Výberu a Inštalácie
Pri výbere akéhokoľvek elektrického rozvádzača, či už stavebného, bytového alebo elektromerového, je kľúčové zohľadniť konkrétne potreby a podmienky použitia. Dôležitým parametrom je počet modulov, teda pozícií pre prístroje, pričom sa odporúča nechať si rezervu pre budúce rozšírenie. Odolnosť voči vlhkosti a prachu, vyjadrená stupňom krytia IP, je zásadná najmä pri exteriérových a stavebných rozvádzačoch. Pri výbere je dôležité všímať si aj konštrukčné vyhotovenie, montážne možnosti a celkovú kvalitu spracovania. Návrh, realizácia či oprava elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom.
