Oceľové Podlahové Rošty: Základ Stavebných Konštrukcií a Priemyselných Plošín

Oceľové podlahové rošty, často označované aj ako mrežové rošty, nosníkové rošty, podlahové panely alebo priemyselné roštové panely, sú nosné oceľové podlahové panely s otvorenou sieťovou štruktúrou. Tieto rošty sa používajú na konštrukcie podláh, plošín, lávok, schodísk a zakrývanie kanálov pre stavebné alebo technologické časti stavieb. Nachádzajú široké uplatnenie pre konštrukciu chodníkov, plošín, medziposchodí, krytov kanálov, odvodňovacích žľabov a prístupových chodníkov v priemyselných, komerčných a infraštruktúrnych prostrediach.

Oceľové rošty poskytujú základné výhody podlahy: vysoký pomer pevnosti k hmotnosti, voľný priechod svetla, vzduchu a vody cez otvorenú sieť a nehromadenie prachu, nečistôt, snehu a stojatej vody na pochôdznom povrchu.

Typy Konštrukcie: Lisované vs. Zvárané Rošty

Dve hlavné výrobné metódy pre oceľové rošty produkujú panely s odlišnými charakteristikami, a porozumenie tomuto rozdielu je zásadné pre správnu špecifikáciu.

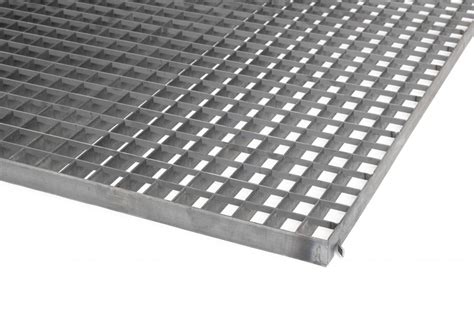

Lisované (P) Rošty

Lisované (P) rošty - podľa DIN 24537 - sa vyrábajú zalisovaním priečnych nenosných pások pod vysokým tlakom do vopred vyrazených štrbín v nosných páskach. Priečne tyče sú hydraulicky zalisované do predrazených drážok v nosných tyčiach za vysokého tlaku, čím sa vytvorí trvalý mechanický zámok v každom krížovom bode. Rošty sú následne orámované lemovacím profilom a zvyčajne žiarovo zinkované.

Výsledkom je výnimočne hladký, zapustený povrch bez výstupkov na spojoch tyčí, čo robí lisované rošty preferovanou voľbou pre aplikácie, kde musí kolová prevádzka (vozíky, paletové vozíky) prechádzať po povrchu roštu, alebo kde je požadovaný čistý vizuálny vzhľad. Zapustený povrch tiež zjednodušuje čistenie v potravinárskom, farmaceutickom a čistopriestorovom prostredí.

Lisované (P) rošty sú v porovnaní so zváranými roštami krajšie, a aj preto často pomáhajú pri environmentálnych a estetických riešeniach metropolitnej architektúry a krajinného dizajnu. Napríklad lisovaný (P) rošt môže byť použitý na námestiach, v parkoch, môže chrániť korene stromov, zväčšiť pešiu plochu parku, nebráni slnku, vzduchu, vode ani snehu. Lisované rošty sú k dispozícii s veľkosťou ôk 30 × 30 mm (štandard) a 30 × 10 mm (jemná sieť pre zvýšenú pochôdznosť a ochranu pred prepadom malých predmetov).

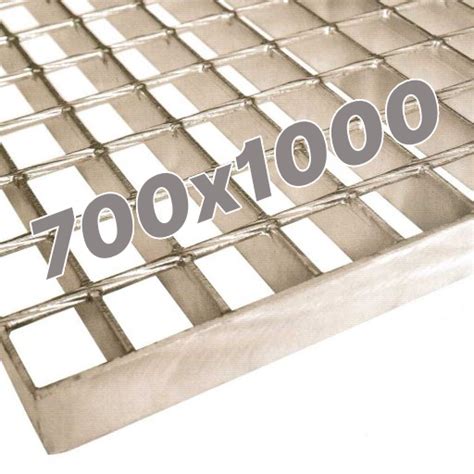

Zvárané Rošty

Zvárané rošty (Schweissrost / Schweissdruckrost) sa skladajú z nosnej a nenosnej pásky, ktoré sú zatavené v každej druhej uhlopriečke roštu, čo zaručuje vysokú pevnosť, stabilitu, odolnosť a životnosť aj vo veľmi extrémnych podmienkach. Priečne tyče sú odporovo zvárané (bodovo zvárané) k nosným tyčiam v každom krížovom bode, pričom priečne tyče sú typicky otočené o 90° pre predstavenie plochej kontaktnej plochy.

Zvárané rošty ponúkajú vyššiu nosnosť pri ekvivalentnej hmotnosti v porovnaní s lisovanými typmi, pretože zváraný spoj je silnejší ako lisovaný spoj pri extrémnom bodovom zaťažení. Štandardná veľkosť ôk pre zvárané rošty je 34 × 38 mm, ale majú štvorcové, prípadne obdĺžnikové oká (štandardne 30 x 30, 30 x 60, 30 x 90, 30 x 100 mm, na požiadanie aj veľkosti na mieru). Zváraná konštrukcia sa špecifikuje pre ťažké priemyselné plošiny, podlahové panely dimenzované na zaťaženie vozidlami a aplikácie s koncentrovaným zaťažením od strojov, skladovania alebo zariadení.

Podľa typu roštu (R1, R2, R3, R4) sú do nosných oceľových pások s hrúbkou 2 a 3 mm a výškou od 20 mm do 50 mm vylisované drážky, do ktorých sú následne vkladané nenosné viazacie pásky o veľkosti 10 x 2 mm.

Materiál a Ochrana Proti Korózii

Každý roštový panel je žiarovo pozinkovaný podľa STN EN ISO 1461 pre dlhodobú protikoróznu ochranu v exponovaných vonkajších a priemyselných atmosférach. Proces zinkovania po výrobe zaisťuje, že všetky nosné tyče, priečne tyče, rámy a rezné hrany obdržia rovnomerný zinkový povlak s hrúbkou 55-85 mikrometrov, poskytujúci 30-50+ rokov bezúdržbovej protikoróznej ochrany v typických priemyselných a vonkajších atmosférach (kategória koróznej agresivity C2-C3 podľa EN ISO 9223).

Žiarovo pozinkovaný povrch je štandardnou a najefektívnejšou protikoróznou ochranou pre oceľové rošty vo veľkej väčšine aplikácií. Pre vysoko korózne prostredia (C4-C5 podľa EN ISO 9223, napr. chemické závody, prímorské inštalácie, čistiarne odpadových vôd) sú na vyžiadanie k dispozícii nerezové rošty alebo duplexne upravené (zinkovanie + náter) rošty.

Kľúčové Parametre a Špecifikácie

Výber správneho oceľového roštu pre konkrétnu aplikáciu si vyžaduje pochopenie jeho kľúčových parametrov a špecifikácií, ktoré ovplyvňujú jeho nosnosť, bezpečnosť a životnosť.

Rozmery Nosných Tyčí a Nosnosť

Nosnosť roštového panelu je určená predovšetkým rozmermi nosných tyčí - výškou a hrúbkou hlavných nosných tyčí, ktoré vedú v smere rozpätia. Rošt má nosnú dĺžku od 100 mm do 1800 mm a je lemovaný páskou s hrúbkou 3 mm.

Štandardné rozmery nosných tyčí zahŕňajú:

• 25 × 2 mm - ľahký rošt pre ľahkú pešiu prevádzku, kryty kanálov a dekoratívne aplikácie. Vhodný pre rozpätia do približne 600 mm pri štandardnom pešom zaťažení (3 kN/m² podľa STN EN ISO 14122).
• 25 × 3 mm - štandardný rošt pre pešie chodníky, údržbárske plošiny a ľahké priemyselné podlahy. Rozpätie do približne 1 000 mm pri štandardnom pešom zaťažení. Ide o východziu špecifikáciu pre väčšinu priemyselných plošinových aplikácií.
• 25 × 5 mm - ťažký rošt pre koncentrované zaťaženie, zóny prevádzky vysokozdvižných vozíkov a plošiny pre stroje. Zvýšená hrúbka tyče poskytuje výrazne vyššiu odolnosť proti bodovému zaťaženiu.
• 30 × 5 mm - maximálny štandardne skladovaný rozmer, špecifikovaný pre rošty dimenzované na zaťaženie vozidlami, plošiny pre ťažké zariadenia a aplikácie s vysokými koncentrovanými zaťaženiami. Rozpätie do 1 200 mm pri pešom zaťažení alebo kratšie rozpätie pri zaťažení vozidlami a zariadeniami podľa tried zaťaženia DIN 24537.

Rozteč nosných tyčí (osová vzdialenosť medzi susednými nosnými tyčami) je typicky 30 mm pre štandardné rošty a 10 mm pre husté rošty. Hustejšia rozteč tyčí zvyšuje nosnosť a zmenšuje veľkosť ôk, čím poskytuje zvýšenú pochôdznosť (najmä pre obuv na podpätkoch) a zabraňuje prepadu malých nástrojov a súčiastok.

Protišmykové Rošty

Pre aplikácie, kde je rozhodujúca protišmykovosť - mokré priestory, povrchy kontaminované olejom, vonkajšie inštalácie, šikmé chodníky a prevádzky spracovania potravín - dodávame rošty so zubatými (ozubenými/vrúbkovanými) nosnými tyčami. Takýto typ roštov je konštruovaný pre univerzálne využitie v celej priemyselnej, poľnohospodárskej a civilnej oblasti. Zároveň môže slúžiť ako dizajnový prvok. Vzor zubov je vyfrézovaný do hornej hrany každej nosnej tyče, čím sa vytvorí drsný, úchopný povrch, ktorý výrazne zvyšuje koeficient trenia medzi obuvou a roštom.

Zubaté pozinkované oceľové rošty dosahujú protišmykové klasifikácie R11, R12 a R13 podľa DIN 51130 (nemecká norma pre stanovenie protišmykových vlastností podlahovín), v závislosti od hĺbky a vzoru zubov.

Štandardné a Zákazkové Rozmery Panelov

Maximálny vyrábaný rozmer roštu je 2000 x 3000 mm. Rošty vyrábame v tolerancii dĺžkových rozmerov +/- 2 mm.

Štandardné rozmery panelov (šírka × dĺžka) zahŕňajú:

• 600 × 1 000 mm
• 800 × 1 000 mm
• 1 000 × 1 000 mm - najčastejšie špecifikovaný štandardný rozmer
• 1 200 × 1 000 mm
• 500 × 1 000 mm

Zákazkové rozmery sa vyrábajú na objednávku pre projekty vyžadujúce neštandardné veľkosti, výrezy pre stĺpy alebo prestupy zariadení, šikmé panely pre nepravidelné tvary plošín alebo rošty so zváranými rámami (Zargen) a okrajovými lištami. Na požiadanie vyrábame aj tvarované atypické rošty s rozličnými otvormi, výsekmi, oblúkmi alebo úkosmi podľa výkresovej dokumentácie klienta.

Zarážky (Fussleisten) s výškou 100 mm sú k dispozícii ako príslušenstvo pre okraje plošín, kde je požadovaná ochrana pred pádom predmetov podľa STN EN ISO 14122-3.

Normy a Triedy Zaťaženia pre Oceľové Rošty

Návrh, rozmery a triedy zaťaženia oceľových roštov sú upravené niekoľkými európskymi a nemeckými normami. Tieto normy zabezpečujú bezpečnosť, kvalitu a spoľahlivosť roštov v rôznych aplikáciách.

• DIN 24537 - Oceľové rošty: rozmery, zaťaženia, skúšanie. Táto norma definuje rozmerový rámec, postupy skúšania zaťaženia a označenia tried zaťaženia pre oceľové rošty v Nemecku. Triedy zaťaženia siahajú od triedy 1 (iba peší, bodové zaťaženie 1,5 kN) až po triedu 5 (vozidlá a ťažké zariadenia, kolové zaťaženie 40 kN).
• STN EN ISO 14122 (časti 1-4) - Bezpečnosť strojných zariadení: trvalé prostriedky prístupu. Táto harmonizovaná európska norma špecifikuje požiadavky na chodníky, plošiny, schodiská a zábradlia používané ako trvalý prístup k strojnému zariadeniu a priemyselnému vybaveniu vrátane minimálnych požiadaviek na zaťaženie roštov používaných ako podlaha chodníka.
• DIN 24531 - Oceľové rošty: lisované a zvárané, technické dodacie podmienky.
• DIN 51130 - Stanovenie protišmykových vlastností podlahovín (metóda rampovej skúšky). Triedy R9-R13.
• STN EN ISO 14122-2 - Pracovné plošiny a chodníky: špecifikuje minimálne šírky, požiadavky na zaťaženie a povrchovú úpravu plošín s roštovou podlahou.

Výroba oceľových roštov prebieha podľa noriem STN 74 6930: 1993 a STN 41 1373: 1987. Pre všetky špecifikácie roštov sú na vyžiadanie k dispozícii tabuľky zaťaženia a rozpätové grafy, čo umožňuje stavebným inžinierom a projektantom plošín zvoliť správny rozmer nosnej tyče pre ich konkrétne rozpätia a požiadavky na zaťaženie.

Široké Použitie Oceľových Podlahových Roštov v Stavebníctve

Pozinkované oceľové rošty slúžia pre výnimočne široký rozsah priemyselných, komerčných a infraštruktúrnych aplikácií, kde je kľúčová pevnosť, bezpečnosť a priechodnosť.

• Priemyselné medziposchodové a plošinové podlahy - viacúrovňové prístupové plošiny vo výrobných závodoch, elektrárňach, rafinériách, chemických závodoch a spracovateľských zariadeniach. Otvorená sieť umožňuje voľnú cirkuláciu vzduchu, priechod svetla a sprinklerovej vody podlahovým poschodím.
• Prístupové chodníky a lávky ku strojom - zvýšené chodníky pozdĺž strojov, dopravníkov, nádrží a potrubných systémov pre prístup obsluhy a údržbu. Rošty poskytujú bezpečný pochôdzny povrch pri súčasnom umožnení vizuálnej kontroly zariadenia pod nimi.
• Kryty kanálov a odvodňovacích žľabov - snímateľné roštové panely zakrývajúce podlahové kanály, káblové trasy, odvodňovacie žľaby a servisné šachty v priemyselných podlahách. Panely umožňujú prístup k rozvodom pod nimi pri zachovaní bezpečného, zapusteného pochôdzneho povrchu.
• Kryty svetlíkov (Lichtschachtroste) - rošty zakrývajúce suterénne svetlíky a ventilačné otvory vo fasádach budov, umožňujúce vstup svetla a vzduchu pri zaistení pešie bezpečného pokrytia na úrovni terénu.
• Schodiskové podesty a medzipodesty - kombinujú sa s roštovými schodiskovými stupňami pre kompletné priemyselné schodiskové systémy so zodpovedajúcimi roštovými podestami.
• Podlahy čistiarní odpadových vôd - protikorózne pozinkované rošty pre chodníky nad čistiacimi nádržami, usadzovacími bazénmi a aeračnými systémami.
• Ventilačné podlahy parkovacích konštrukcií - rošty ako ventilačné otvory v podlahách viacposchodových parkovacích domov, kombinujúce konštrukčnú nosnosť so vzdušným prúdením pre odvod výfukových plynov.
• Dokové a marinové chodníky - prímorské a námorné aplikácie, kde pozinkovaný povlak poskytuje ochranu proti solnému spreju a námornej atmosfére.

Objednávky a Zákazková Výroba

Pre projektovo špecifické požiadavky ponúkame rozsiahle možnosti zákazkovej výroby a príslušenstva:

• Zákazkové rozmery panelov rezané na Vaše rozmery.
• Výrezy a zápichy pre stĺpy, potrubia a prestupy zariadení.
• Zvárané rámy (Zargen) pre dokončenie čistých hrán panelov.
• Zarážky (Fussleisten) podľa STN EN ISO 14122-3.
• Vystuženie nosníkovými tyčami pre predĺžené rozpätia.
• Lemovanie (okrajové tyče) pre dokončenie obvodu panelu.

Kombinujte podlahové rošty s roštovými schodnicami pre kompletné priemyselné prístupové riešenia. Radi vám poskytneme odbornú pomoc pri výbere optimálneho riešenia pre vašu aplikáciu.
