Komplexný sprievodca okennými prekladmi: Funkcia, typy a správna inštalácia

V piatom diele nášho seriálu o najčastejších omyloch murárov sa dostávame k prekladom. Ak sme doteraz pri ukladaní tehál, spájaní tehál či delení tehál videli nevídané, pri prekladoch sa nám skutočne zatočila hlava. Preklady (nazývané aj nadpražie) sú dôležité konštrukčné prvky. Tvoria horizontálnu časť nosného alebo nenosného muriva, ktorá sa nachádza nad stavebnými otvormi, ako sú okná, dvere či výklenky. Nosný preklad je kľúčovým prvkom v stavebnej konštrukcii, ktorý zohráva zásadnú úlohu pri prenose a rozložení zaťaženia.

Čo sú preklady a prečo sú nevyhnutné?

Preklady, často označované aj ako nadpražie, sú konštrukčné prvky, ktoré sa umiestňujú nad stavebné otvory, ako sú okná, dvere alebo výklenky. Ich hlavnou funkciou je prenášať zaťaženie z nadložných konštrukcií, ako sú stropy, strechy alebo múry, na nosné steny alebo stĺpy. Jeho hlavným cieľom je rozložiť hmotnosť a zabrániť deformáciám a poškodeniu budovy. Nosné preklady sú nevyhnutné najmä v oblastiach, kde sú otvorené priestory, ako sú dvere a okná. Nosný preklad je kľúčovým prvkom v stavebnej konštrukcii, ktorý zabezpečuje stabilitu a bezpečnosť budov.

Typy prekladov a ich špecifiká

Na výber existujú rôzne typy stavebných prekladov. Rozlišujeme ich podľa materiálu, nosnosti a spôsobu výroby.

Nosné a nenosné preklady

Keď spomíname nosný stavebný preklad, máme na mysli konštrukciu, ktorá je po osadení do cementovej malty plne staticky únosná. Vnútorné murivo sa delí na staticky nosné a nenosné. Tu je potrebné uvažovať len o použití nosného prekladu a plochého keramického prekladu. Ploché keramické preklady sú pomerne štíhle, samotné sú preto nenosné. Často sa používajú ako tzv. spriahnuté preklady, ktoré pozostávajú z dvoch častí. V obvodovom murive ich kvôli eliminácii tepelných mostov treba kombinovať s tepelnou izoláciou. Ideálne je tiež, ak má takýto preklad pohľadovú stenu v tehlovom vyhotovení a môže slúžiť ako podklad pod omietku.

Materiálové a špecifické typy prekladov

1. Betónové preklady sú jedným z najbežnejších typov nosných prekladov. Sú vyrobené z vystuženého betónu, ktorý poskytuje vysokú pevnosť a odolnosť.
2. Oceľové preklady sú vyrobené z oceľových profilov a sú známe svojou vysokou pevnosťou a flexibilitou. Tieto preklady sú ideálne pre veľké otvorené priestory, kde je potrebné prenášať veľké zaťaženia.
3. Drevené preklady sú tradičným riešením, ktoré sa stále používa v mnohých stavbách. Drevené preklady sú ľahké a jednoduché na manipuláciu, ale ich nosnosť je obmedzená v porovnaní s betónovými a oceľovými prekladmi.
4. Prefabrikované preklady sú vyrábané v továrni a následne dopravené na stavbu. Tieto preklady môžu byť vyrobené z betónu, ocele alebo dreva a ponúkajú rýchlu a efektívnu montáž.

Tzv. vysoké preklady, spravidla na výšku tehly, ukladáme vždy nastojato. Ich počet závisí od hrúbky steny, resp. od zaťaženia prekladu. Hodia sa najmä na preklenutie otvorov v obvodovej stene, kde sa základné výšky, ako je výška parapetu a výška okenného otvoru, navrhujú ako násobky výšky tehál.

YTONG nosný priečkový panel a preklady z pórobetónu

YTONG nosný priečkový panel s rozmermi 1250x249x375 mm je inovatívny a spoľahlivý stavebný materiál, ktorý je ideálny pre konštrukciu nosných a nenosných stien v novostavbách aj pri rekonštrukciách. YTONG nosný priečkový panel je navrhnutý tak, aby poskytoval maximálnu efektivitu a flexibilitu pri stavbe. Jeho ľahká hmotnosť zjednodušuje manipuláciu a skracuje čas potrebný na montáž, čím znižuje celkové náklady na prácu. Vďaka vysokému štandardu tepelnej izolácie pomáha tento panel udržiavať stabilnú teplotu v interiéri a znižuje náklady na vykurovanie a chladenie. Panel je tiež ekologický, pretože je vyrobený z materiálov, ktoré sú šetrné k životnému prostrediu a recyklovateľné. Investícia do YTONG nosného priečkového panelu je investíciou do dlhodobej udržateľnosti a komfortu. Zákazníci získavajú produkt, ktorý nielenže zvyšuje hodnotu nehnuteľnosti, ale tiež prispieva k zníženiu prevádzkových nákladov a zlepšuje kvalitu bývania. YTONG nosný priečkový panel je ideálnou voľbou pre každého, kto hľadá spoľahlivý, trvanlivý a ekologický stavebný materiál. Jeho univerzálnosť a výkonnostné charakteristiky z neho robia preferovanú voľbu pre profesionálov aj domácich majstrov.

Nosný preklad z bieleho pórobetónu je určený na preklenutie otvorov v nosných a nenosných stenách. Vhodnosť jeho použitia je nevyhnutné staticky posúdiť.

Nosné preklady HELUZ

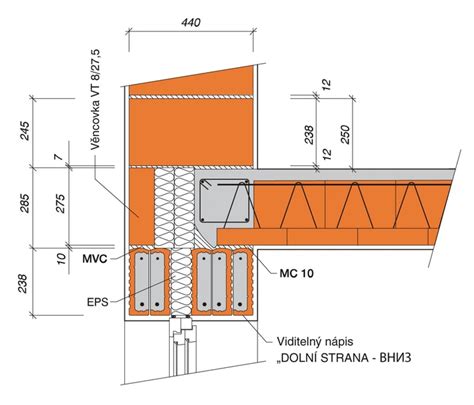

Nosné preklady Heluz slúžia na preklenutie okenných a dverových otvorov na vonkajších, ale i vnútorných stenách. Preklad je po osadení samostatne nosný. V obvodovom murive je možnosť preklad kombinovať s tepelným izolantom kvôli zamedzeniu prestupov tepla. Ponúkame kvalitné keramické preklady nad okná a dvere vhodné pre vonkajšie i vnútorné steny. Pri použití v obvodových stenách sa z dôvodu zvýšenia tepelnoizolačných vlastností preklady kombinujú s izolantom o hrúbke min. Nosné preklady sú vyrábané v modulovom systéme HELUZ 250 mm (238 mm výška prekladu a 12 mm maltové lôžko). Tieto preklady sú plne staticky únosné, po osadení do lôžka z cementovej malty je možné priamo zaťažiť bez nutnosti podopretia v montážnom stave.

Dôsledky absencie alebo nesprávnej inštalácie prekladu

Absencia alebo chybné osadenie nosného prekladu môže mať vážne a nákladné následky pre celú stavebnú konštrukciu. Tu sú hlavné riziká:

1. Bez nosného prekladu sa zaťaženie prenáša priamo na otvor, čo môže viesť k deformáciám a prasklinám v stene.
2. V prípade, že sa nosný preklad nepoužije v oblasti dverí alebo okien, môže dôjsť k zrúteniu otvoru.
3. Absencia nosného prekladu môže viesť k zníženej nosnosti celej konštrukcie.
4. Riešenie problémov spôsobených absenciou nosného prekladu môže byť nákladné a časovo náročné.

Najčastejšie chyby pri zhotovovaní stavebných prekladov

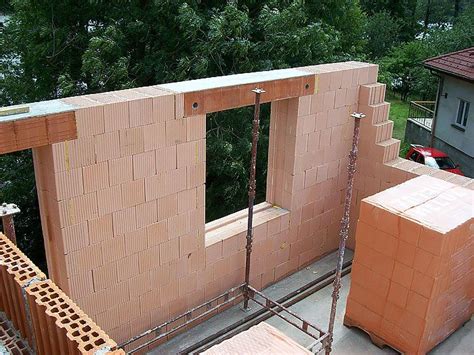

S akými chybami pri zhotovaní stavebných prekladov sme sa stretli my? Nesprávne uložený stavebný preklad patrí medzi najčastejšie problémy pri osadzovaní. Z týchto fotiek sa zdá, akoby na Slovensku murári stavali bez projektovej dokumentácie.

• Nesprávna poloha prekladu: V tomto prípade vysoký preklad leží na svojej širšej strane, pričom správne by mal ležať na užšej, čiže tak, aby stál. Vysoké preklady zabudované v nesprávnej polohe, čiže naplocho, sme tu už videli.
• Chyby v tlakovej zóne: Otázkou je zhotovenie tlakovej zóny nad stavebným prekladom, zvislé škáry medzi tehlami nad prekladom by totiž mali byť premaltované.
• Nedostatočná podpora a levitujúce preklady: Skúste nám povedať, na čom tento preklad vlastne leží? Áno, žiaľ, vidíte dobre. Tento preklad viac-menej levituje vo vzduchu. V tomto prípade zjavne nemal murár svoj deň. Najprv sa rozhodol „dorovnať“ murivo pod prekladom nasucho uloženými kusmi pórobetónu a následne uložil preklad tak, že nechal vedľa neho dieru, a samotný preklad leží len na pár centimetroch prasknutej pórobetónovej kocky. Podobný problém ako na predchádzajúcich obrázkoch - koniec prekladu leží na rôznych kúskoch tehál, na tom, čo mal pán majster práve poruke.

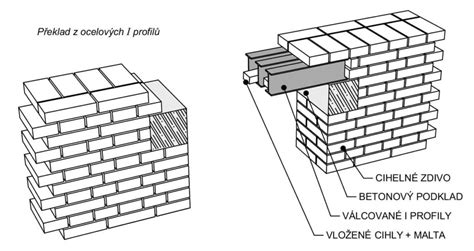

• Zlá realizácia s oceľovými profilmi: Tu sa murár rozhodol použiť ako preklad oceľový I-profil. V podstate nezačal zle, no realizácia je zúfalá.
• Nesprávna dĺžka prekladov: Ťažko povedať, čo bolo skôr. Či nákup krátkych prekladov, alebo hľadanie tej správnej šírky okna? Opäť sa stretávame s podobným prípadom, ako na predchádzajúcom obrázku - vidíme nedostatočnú úložnú dĺžku prekladov na dodatočne domurovaných osteniach, tentokrát pravdepodobne z tehál určených na nenosné priečky.

Správne postupy inštalácie prekladov

Našťastie, naši stavební majstri dokážu svoju prácu odviesť perfektne. Po niekoľkých nezdaroch si pozrite, ako sa stavebný preklad zhotovuje správne.

Všeobecné zásady

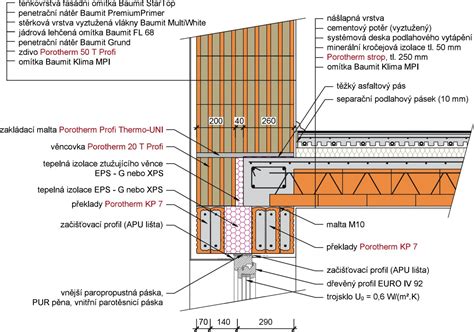

Ako prvý môžete vidieť správne vyhotovený tzv. Montáž kompletného prekladu s použitím prefabrikovaných prvkov závisí od typu prekladu. Tzv. vysoké preklady, spravidla na výšku tehly, ukladáme vždy nastojato. Ich počet závisí od hrúbky steny, resp. od zaťaženia prekladu. Na obvodové murivo sa osadí jeden preklad z exteriérovej strany a tri preklady z interiéru. Pozeráte sa na právne zhotovený vysoký preklad v obvodovej stene, s dostatočnou úložnou dĺžkou, uložený v maltovom lôžku na celých tehlách.

Príprava a osadenie prekladu (s dôrazom na pórobetónové preklady)

Pred kladením nosných prekladov sa prekontroluje a pomocou doskovej rašple upraví rovinnosť i výška ložných plôch muriva, na ktoré sa budú preklady klásť. Vyrovnajú sa ostenia otvorov, prípadne sa odstránia vyčnievajúce perá v tvárniciach.

1. Príprava ložnej plochy: Ložná plocha prekladu musí byť rovná, bez nečistôt. Preklad musí ležať na celistvej tvárnici, nie na dĺžkových odrezkoch.
2. Kontrola prekladu: Nosný preklad sa kladie z lešenia. Pred jeho uložením je potrebné skontrolovať, či nie je poškodený.
3. Príprava malty: Minerálna malta Ytong lepiaca malta šedá s obsahom plastifikátorov je určená do interiéru aj exteriéru, na tenkovrstvové spájanie tvárnic, dosiek, stropných dielcov, U-profilov, vencoviek, prekladov, prekladových trámov a schodiskových dielcov. Minimálna pevnosť v tlaku je 5 N/mm2, zrnitosť do 0,60 mm. Zmes tenkovrstvovej malty sa vysype za stáleho miešania do 30-litrovej plastovej nádoby s vodou (približne 5 až 6 l) a mieša sa elektrickým miešadlom, až kým nevznikne vláčna pastovitá hmota. Zmes sa nechá 5 min. odležať a opätovne sa premieša. Je spracovateľná počas 4 h.
4. Nanesenie malty: Na úložnú plochu sa nanesie tenkovrstvová murovacia malta v rovnakej hrúbke ako pri murovaní tvárnic.
5. Uloženie prekladu: Preklad ukladajú na dané miesto dvaja pracovníci, pričom treba dbať, aby šípka nakreslená na čele nosného prekladu smerovala nahor a nadpis bol v príslušnej polohe - správne čitateľný.
6. Minimálna dĺžka uloženia: Minimálna dĺžka uloženia nosného prekladu na tvárnici závisí od jeho dĺžky a je kľúčová pre stabilitu.

7. Korekcia polohy: Po uložení sa upraví umiestnenie prekladu tak, aby bol rovnako uložený na obidvoch koncoch. Následne sa skontroluje správnosť jeho uloženia aj vo zvislom smere. Prípadné nerovnosti sa skorigujú poklepom gumeným kladivom. Polohu prekladu možno korigovať do 5 min. od nanesenia malty. Zvyšky malty, ktoré sa dostali mimo ložnej škáry, sa musia v rovnaký deň ostro stiahnuť a nesmú sa zamazávať.

Pozor! Preklady sa nesmú skracovať ani ich prierez nie je dovolené upravovať.
