Stavebné Puzdrá a Obložky: Inovatívne Riešenia pre Posuvné Dvere

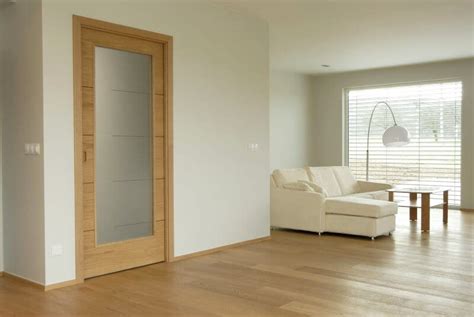

Inštalácia posuvných dverí je čoraz obľúbenejším riešením interiérových prechodov. Ponúkajú výhodu ušetreného priestoru a elegantné riešenie Vášho interiéru. Je dizajnová a šetrí veľa priestoru. Posuvné dvere a stavebné puzdrá sa stávajú čoraz obľúbenejším riešením pre moderné interiéry. Ponúkajú elegantný spôsob, ako ušetriť miesto a vytvoriť čistý a plynulý dizajn.

Dvere zasúvajúce sa do steny, tzv. stavebného puzdra, vyžadujú sofistikovanejší stavebný zásah. Kvalitné prevedenie puzdier zaručuje spoľahlivý chod posuvných dverí, ktoré výborne pasujú do každého priestoru. Stavebné puzdro na posuvné otváranie dverí nahrádza časť dverí a zároveň chráni zasunuté dverné krídlo vo vnútri. Uľahčuje manipuláciu s dverným krídlom a nepotrebuje prah, čím vzniká bezbariérový prechod.

Konštrukcia a Typy Stavebných Puzdier

Na rozdiel od inštalácie posuvných dverí na stenu, je v prípade stavebného puzdra dôležité vytvoriť priestor, kam sa dvere odsunú. Puzdro by malo byť pevné a rovnako odolné, ako stena. Zároveň by malo chrániť produkt v priebehu času. Puzdro by taktiež nemalo meniť vzhľad a konzistenciu steny, napríklad vytváraním trhlín v omietke.

Typy puzdier podľa materiálu priečky

Pri výbere typu puzdra je základom typ priečky, do ktorej chcete puzdro umiestniť. Poznáme dva typy stien: murované alebo sadrokartónové. Varianty sú murovaná priečka a SDK, teda priečka zhotovená zo sadrokartónu. Väčšina typov obložkových stavebných puzdier ponúka riešenie tak pre murované priečky, ako aj pre tie zo sadrokartónu alebo iného systému suchej výstavby. Práve podľa materiálu steny sa líši konkrétne konštrukčné riešenie puzdra aj postup jeho usadenia.

• Puzdro pre murovanú priečku: Puzdro pre murovanú priečku je tvorené vystuženými vodorovnými a zvislými profilmi, na ktorých sú bez zvárania upevnené bodovo vystužené plechy prekryté sieťkou na omietanie. Pre stavebné púzdra - verzia murivo je potrebné pri stavaní murované steny vynechať pre nich stavebné otvory a zabezpečiť ich prekladom. Súčasťou stavebných puzdier určených pre murované priečky je armatúra - teda vonkajšia mriežka na nanesenie omietky. Pri omietaných stenách v súvislosti so stavebnými puzdrami do muriva je postup nasledovný: omietka musí byť realizovaná v dvoch vrstvách v odstupe približne 15 dní. Prvá hrubá vrstva omietky sa nanáša na omietkárske siete. Je to rovnaká omietka, ako sa používa pri stavbe tehlovej stene. Druhá povrchová vrstva je rovnaká ako omietka na ostatných stenách miestnosti.

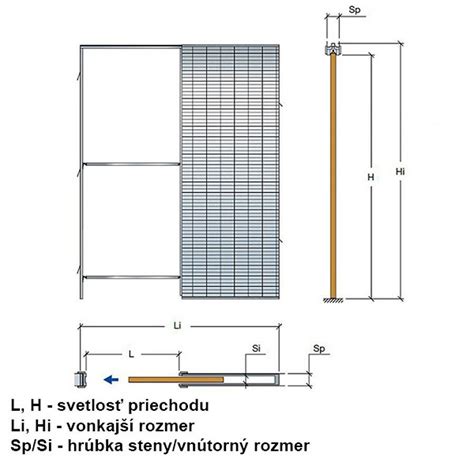

• Puzdro pre sadrokartónovú priečku: Stavebné púzdra - verzia sadrokartón je nutné zabudovať do konštrukcie sadrokartónové steny už pri jej stavaní a opláštiť ju sadrokartónovými doskami zároveň s okolitou stenou. Profil stavebného puzdra určeného do sadrokartónovej priečky je bez tejto armovacej siete, pretože stavebné puzdro zvonka oplášti sadrokartónové dosky, na ktoré sa následne nanesie povrchová úprava steny.

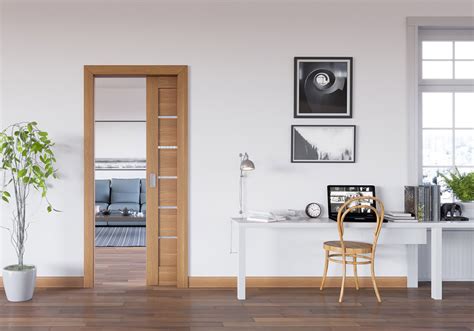

Obložkové a Bezobložkové Puzdrá

Podľa typu posuvných dverí môžete vyberať medzi variantom s obložkou alebo bez nej. V podstate ide o ostenie alebo obloženie prechodu.

• Obložkové stavebné puzdro: Je tradičným riešením, pri ktorom je okolo dverí viditeľný rám, ktorý vyčnieva približne 1 cm od steny. Medzi najpoužívanejšie materiály patrí drevo, kov, prípadne riešenie so žiadnou obložkou. Obložkové stavebné puzdrá dodávame bez obložiek, pretože bežne sa ich vzhľad i materiál ladia s budúcim krídlom dverí. V takom prípade je teda potrebné objednať ich u výrobcu vašich dverí. V ponuke sortimentu však nájdete dva netradičné typy obložiek z hliníka a ocele. Ide o obložky DYNAMIK (eloxovaný hliník, lakovanie podľa vzorníkov RAL K7, NCS alebo Creative Metallic) a METALO (oceľový pozinkovaný plech, totožné možnosti lakovania).
• Bezobložkové stavebné puzdro: Poskytuje moderné riešenie, pri ktorom sa rám dverí skryje do steny, čo vytvára elegantný a minimalistický vzhľad. Veľmi vhodným dizajnovým riešením sú puzdrá Eclisse Syntesis Line, tzv. bezzárubňové puzdra. Stavebné puzdrá a skryté zárubne sú inovatívne a praktické riešenia pre montáž dverí a iných konštrukcií v interiéri. Tieto systémy sa vyznačujú jednoduchosťou montáže a umožňujú dokonalé zabudovanie dverí do steny. Stavebné puzdrá sú zásadne skryté do steny a umožňujú zabudovať do nej dvere tak, aby nepôsobili rušivo na architektúru miestnosti. Skryté zárubne sú v podstate rovnaké ako stavebné puzdrá, avšak umožňujú tiež skryť zárubne dverí do steny. Tento systém zvyšuje vizuálnu estetiku a minimalizuje priestor, ktorý by inak bol vyhradený pre tradičné zárubne. Vďaka svojej jednoduchej montáži sú stavebné puzdrá a skryté zárubne populárnymi riešeniami pre novostavby aj rekonštrukcie bytov a domov.

Dôležité Parametre pri Výbere a Projektovaní

Pri výbere stavebného puzdra pre posuvné dvere je nevyhnutné zvážiť viacero faktorov, vrátane typu dverí, puzdra, hrúbky steny a estetiky. Správnu veľkosť ovplyvňuje najmä vaša preferencia.

Rozmery a Hrúbka Puzdra

Už pri montáži priečky je dôležité myslieť na typ puzdra / dverí, požadovanú svetlosť otvoru, teda priechodná šírku. Štandardné stavebné puzdrá sa začínajú od šírky 600 mm, avšak existujú rôzne veľkosti, ktoré sa prispôsobia špecifickým priestorom. Ak túžite po priechode širokom až päť metrov, existujú systémy, ktoré možno do seba teleskopicky zasunúť. V technických listoch a podkladoch uvádzame presné požadované rozmery stavebných puzdier, ktoré je nutné dodržať. Upozorňujeme, že ich nedodržanie Vám skomplikuje situáciu pri následnom riešení dverí a obložkové atypické zárubne na nesprávne osadené puzdro. Prípadne sa nevyhnete atypickému riešenie dverí / zárubne, čo je zbytočne drahšie.

Dôležité je zvážiť už pri výbere typu puzdra a jeho hrúbky typ interiérových dverí, ktoré chcem použiť. Variant je samozrejme veľa, ale napr. do puzdra na hrúbku dokončenej priečky 100mm osadíte iba dvere hrúbky 40mm tzn. hladké, respektíve s rámovou konštrukciou aj presklené (napr. typ Vertigo) ktorých zasklievacie rámčeky nepresahujú danú hrúbku 40mm. Z tohto dôvodu je praktickejšie použiť puzdro na hrúbku dokončenej steny 125mm, kde nie ste limitovaný typom dverí. Pri objednávaní stavebného puzdra je potrebné uviesť aj hrúbku dokončenej priečky.

Integrácia Elektroinštalácie

Veľkosť je podmienená aj tým, či budú na puzdro umiestnené zásuvky, svetlá a vypínače. V mieste usadeného stavebného puzdra JAP nie je možné inštalovať elektrickú zásuvku, vypínač však áno. Na tento účel poslúži elektroinštalačná krabička, ktorá je automaticky súčasťou každého balenia stavebného puzdra. Tú môžete umiestniť do jedného zo štyroch prelisov v plechovej bočnici puzdra, ktoré sú na tento účel pripravené. Každý z prelisov sa nachádza v inej výške, aby ste si mohli umiestnenie vypínača prispôsobiť podľa potrieb svojho interiéru. Pozor - do elektroinštalačnej krabičky určenej na montáž na stavebné puzdro je však možné inštalovať len niekoľko typov vypínačov. Ich výber je totiž limitovaný hĺbkou krabičky, ktorá nie je vzhľadom na jej umiestnenie medzi vonkajšou časťou steny a konštrukciou stavebného puzdra príliš veľkorysá. Stavebné puzdrá sú vybavené elektroinštalačnou krabičkou hĺbky 22,5 milimetra.

Inštalácia Stavebného Puzdra

Pre dosiahnutie optimálneho výsledku je dôležitá profesionálna inštalácia stavebných puzdier. Nesprávne osadenie puzdra môže viesť k problémom s funkčnosťou dverí, preto sa odporúča zveriť montáž odborníkom.

Správne Výškové Usadenie

Veľmi dôležité je osadiť puzdro do správnej výšky. Každý výrobca puzdra má na ostenie puzdra označenie "budúca výška 100cm", tzn. 1 meter od budúcej podlahy !!! Treba dodržať! Aj ak osádzate puzdro pred vyliatím podláh. Pri montáži obložkových stavebných puzdier treba dbať na ich správne výškové usadenie. S tým pomôže váhorys, ľudovo niekedy označovaný ako vágrys, ktorý značí nivelačnú výšku jedného metra od čistej podlahy. Ten by mal byť od stavebníkov na stavbe vždy jasne vyznačený. Obložkové stavebné puzdrá majú potom rovnakú značku na svojej konštrukcii a pri zabudovaní by sa mali obe značenia spárovať do jednej roviny. V prípade stavebných nepresností alebo nerešpektovaní vyznačeného váhorysu dôjde k nesprávnemu výškovému usadeniu puzdra, ktoré sa však prejaví až v hotovom interiéri - buď sa dvere nevojdú do vytvoreného priechodu a bude potrebné krídlo dverí podrezať, alebo medzi dverami a podlahou vznikne nežiaduca medzera.

Na bočnici puzdra je priamo do plechu bočnice vyrazená šípka, ktorá ukazuje na nivelačný bod N, ktorý označuje 1 m výšky od budúcej (dokončenej) podlahy - váhorys. Puzdro sa podloží do budúcej výšky čistej podlahy. Puzdro sa upevní do podlahy cez pätku pomocou skrutiek alebo sa upevní do podlahy.

Príprava Stavebného Otvoru

Odporúčané rozmery hrubého stavebného otvoru na montáž stavebného puzdra do murovaného systému sú H + 20 mm × E + 40 mm, kde H je celková výška stavebného puzdra a E celková šírka stavebného puzdra. Stavebný otvor, do ktorého sa bude montovať stavebné puzdro, musí mať vyhotovený preklad, pretože puzdro nie je schopné prenášať zaťaženie priečky. Výška stavebného otvoru je stanovená od vrchnej vrstvy dokončenej podlahy (dlažba, plávajúca podlaha).

Fáza Inštalácie

Ak uvažujete v akom čase v rámci stavebných prác je vhodné osadzovať puzdro, tak nie je presne určené, kedy puzdro inštalovať, pretože inštalácia nebrzdí práce, ktoré sa netýkajú steny, na ktorú sa puzdro práve montuje. Obložkové stavebné puzdrá NORMA a PROFIKIT sa usadzujú pri vytváraní vnútorných priečok. V prípade SDK priečok teda priamo pri ich montáži, pri klasických murovaných priečkach vo fáze hrubej stavby - priečka sa postaví s vynechaním otvoru pre stavebné puzdro, ktoré sa do vzniknutého stavebného otvoru následne zapraví. Pohľadová obložka sa v tejto chvíli neinštaluje - nasadzuje sa vždy až na hotové omietky. Usadzovanie stavebných puzdier AKTIVE na stavbe prebieha pri vytváraní vnútorných priečok - v prípade SDK priečky teda priamo pri jej montáži, pri tehlovej stavbe vo fáze hrubej výstavby.

Montážny Postup

Po vybalení z krabice sa skontroluje úplnosť dodávky. Z hornej časti plechovej kapsy sa odstráni priskrutkovaný plechový kryt. Skrutky je potrebné zachovať na zoskrutkovanie vodiacej lišty s plechovou kapsou. Na jeho miesto sa osadí vodiaca lišta tak, aby koľajnica zapadala do plechovej kapsy. Vodiaca lišta sa zmontuje s plechovou kapsou pomocou skrutiek s rozmerom 2,9 × 13 mm cez vopred pripravené otvory. S montážou sa začína v guľatom otvore v prednej časti plechovej kapsy a pokračuje sa skrutkovaním cez oválne otvory smerom na koniec vodiacej lišty. Zo spodnej časti plechovej kapsy sa potom vyhnú pätky. Vodiaca lišta sa zoskrutkuje s drevenou stojinou pomocou dvoch skrutiek s rozmerom 4 × 30 mm. Bočné kotviace plechy na vonkajšej strane drevenej stojiny sa zahnú do výsekov podľa potreby. Po vyvážení vodováhou a osadení systému sa puzdro zafixuje do hrubého stavebného otvoru pomocou nízkoexpanznej montážnej peny.

Pri montáži obložkového stavebného puzdra NORMA je najprv potrebné nasunúť do hornej časti plechovej dutiny puzdra koľajnicu s nadpražím. Potom sa na koniec horného nadpražia nasadí stojná noha, ku ktorej bude dobiehať krídlo dverí, a zaistí sa ohnutím plieškov. Nežiaducim zmenám šírky priechodného otvoru zamedzia pomocné dištančné vzpery, ktoré sa vkladajú do predpripravených prelisov medzi plechovou dutinou a stojnou nohu. Takto je puzdro pripravené na osadenie do steny. Zostavenie stavebného puzdra je rovnaké pri variante pre SDK i pre murovanú priečku.

Špeciálne Typy a Funkcie Puzdier

Výrobcovia neustále prinášajú inovácie a rozširujú ponuku stavebných puzdier, aby vyhoveli rôznym požiadavkám a typom interiérov. Moderné technológie prinášajú na trh smart posuvné dvere, ktoré môžu byť ovládané pomocou senzorov alebo diaľkového ovládania.

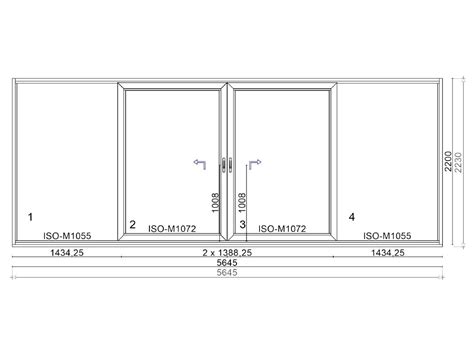

Dvojkrídlové Varianty

Puzdrá dodávame v jednokrídlovom a dvojkrídlovom prevedení, kde je niekoľko variantov. Bežné dvojkrídlové vyhotovenie pri stavebných puzdrách predstavuje variant KOMFORT. Ide o dve klasické puzdrá vzájomne spojené vodiacou lištou, keď sa obidve krídla dverí vysúvajú proti sebe do stredu stavebného otvoru. Rad obložkových stavebných puzdier NORMA ale ponúka aj ďalšie dva typy s dvojkrídlovým otváraním - PARALLEL a UNIBOX. Stavebné puzdro NORMA PARALLEL umožňuje zasúvanie dvoch krídel dverí jedným smerom paralelne za seba. V otvorenom stave sú teda oboje dvere zasunuté v stene v jedinej konštrukcii stavebného puzdra. Ich pohyb je pritom synchronizovaný, odpadá tak manipulácia s dvoma krídlami dverí - stačí posúvať jedny dvere a tie druhé sa pohybujú automaticky. Ďalším unikátnym riešením dvojkrídlového otvárania je stavebné puzdro NORMA UNIBOX, ktoré predstavuje typ dvojitého puzdra, keď sa dvoje dvere zasúvajú do jednej dutiny uprostred medzi dvoma priechodmi. NORMA UNIBOX ponúka ideálne riešenie pre menšie interiéry, v ktorých nie je dostatok priestoru pre dve klasické stavebné puzdrá.

Dvojkrídlové dvere posuvné dvere do puzdra sú ideálne pre väčšie miestnosti, kde chcete vytvoriť väčší otvor a dosiahnuť vzdušný a otvorený pocit. Môžu to byť posuvné dvere ktoré idú od stredu dovnútra puzdier na krajoch priečky ako je prevedenie Doppio Unitrex, alebo variant dvojkrídiel, ktoré sú v puzdre v stredu vedľa seba, napr. DUO Unitrex prípadne riešenie Eclisse ZÁKRYT / a odsúvajú sa zo stredového puzdra do strán. Zákryt je samozrejme hrubšie púzdro, na to pamätajte pri navrhovaní priečky, pretože nie je použiteľné napr. pri sadrokartónové priečky hrúbky 100m / 125mm. Pretože len samotná hrúbka dokončenej steny je 175mm / 225mm. V prevedení so šírkou 175mm dokážete namontovať iba dverné krídlo hrúbky 40mm !!! Zákryt je vhodný pre vzájomne susediace miestnosti. Tento model schová dve dverné krídla z opačných strán do jedného puzdra.

Teleskopické a Elektrifikované Puzdrá

• Eclisse Teleskopické: V prípade, že by ste chceli dosiahnuť čo najväčší dverný priechod, avšak obmedzuje Vás dĺžka priečky, je pre Vás riešením puzdro Eclisse Teleskopické, ktoré ukryje do jedného puzdra dve paralelne posuvné dverné krídla, a tak vytvoria čo najväčší priechod a presvetlenie pri čo najkratšej stene. Systém je dostupný aj so synchronizáciou, ktorá hladko a plynulo zasunie do puzdra oba dverové panely naraz. Maximalizuje dverné priechod, zredukuje veľkosť steny. Je samozrejme potrebné počítať s hrubším puzdrom dokončenej steny 180mm (vnútorný otvor 144mm - upozorňujeme že možné osadiť dvere hrúbky maximálne 40mm, čo sú väčšinou hladké, prípadne typ SIMA SOLODOOR so zapustenými zasklievacími lištami).
• Eclisse Luce: Z ďalších variantov je pokrokový výrobok Puzdro Eclisse Luce, ktorý v sebe spája skúsenosti a knowhow posuvných systémov Eclisse. Tento patentovaný produkt je lídrom na trhu vo svojom segmente. Do puzdra Luce je možné zabudovať elektrické káble, vypínače, zásuvky, termostaty, svetlá atď. Eclisse LUCE jednokrídlové je ideálnym riešením pre umiestnenie elektroinštalácie v blízkosti dverného otvoru. Puzdro sa dodáva v štandardnej hrúbke dokončenej steny 150mm s vnútorným otvorom 64mm. Upozorňujeme ale, že do puzdra Luce vnútornej hrúbky 64mm, je možné osadiť dvere najväčšej hrúbky 45mm vrátane prípadne zasklievacej lišty. Puzdro Luce je vybavené kanály pre vedenie kabeláže, káblom na uzemnenie a vo verzii do muriva na každej strane puzdra aj piatich predpripravenými otvory pre osadenie štandardné inštalačné krabice hĺbky 40mm.

Puzdro pre Montáž Bremien a Ochrana proti Korózii

• Eclisse Ewoltuto®: Ďalšia varianta je puzdro umožňujúca montáž bremien. Na puzdro Eclisse Ewoltuto® respektíve do jeho steny môžete vŕtať a zavesiť na ňu skrinky, regály, police a držadlá. Je to jediné puzdro svojho druhu na trhu. Máte alternatívy jednokrídlové a dvojkrídlové dvere.
• Ochrana proti korózii: Rovnako do kúpeľne a prostredí, kde je zvýšená vlhkosť, je vhodné uvažovať o variante puzdra s ochranou proti korózii. Daný problém vyriešilo Eclisse a to tým, že vytvorilo špeciálny puzdro s trojvrstvovou ochranou (pozinkovanie, polyesterová vrstva a epoxidová farba) určené najmä pre prostredie s vysokou vlhkosťou ako napr. Kúpeľne, sauny a plavárne. Navyše, odolnosť tohto modelu voči korózii bola vedecky testovaná. Puzdro bolo samozrejme testované, a počas 240 hodín vystavené pôsobeniu slaného postreku (vlhkosť: 95%, 5% NaCl) - puzdro zostalo úplne nepoškodené a bez najmenšej stopy oxidácie.

Motorizácia Puzdier

Posuv dverí v puzdre je možné riešiť aj motorizáciou (Eclisse). Motorizáciou je dokonca možné vybaviť aj puzdra už zabudované do steny, pri ktorých sa s tým vopred nepočítalo. Ale POZOR! V takom prípade sa šírka dverného priechodu (u jednokrídlových dverí) zmenší asi o 7 cm, pretože motor sa montuje na koniec koľajnice a zaberá tam miesto.

Prehľad Stavebných Puzdier JAP

Pre tých, ktorí hľadajú jedinečné riešenie, sú dostupné customizované puzdrá a posuvné systémy. Môžete si vybrať z rôznych materiálov, povrchových úprav a dokončovacích prvkov. Vieme Vám dodať samozrejme aj atypické prevedenie puzdier podľa Vašich individuálnych požiadaviek, kde je samozrejme dlhšia dodacia lehota.

Informácie o Objednávke a Dodaní

Výber stavebného puzdra odporúčam ešte pred počiatkom stavebných prác na vnútorných priečkach. Puzdro totiž časť priečky fakticky nahrádza, preto je vždy lepšie prichystať stavebný otvor na mieru konkrétnemu typu. Na objednanie obložkového stavebného puzdra je určite potrebné poznať konkrétny model a tiež jeho typ - puzdro PROFIKIT, určené výhradne pre SDK priečky, je dostupné v jednokrídlovom variante STANDARD a dvojkrídlovom KOMFORT, puzdro NORMA navyše ponúka ešte špeciálne dvojkrídlové varianty UNIBOX a PARALLEL.

V objednávke je zároveň vždy potrebné uviesť výšku a šírku požadovaného priechodného otvoru, hrúbku dokončenej priečky a v prípade puzdier NORMA tiež to, či budete puzdro inštalovať do murovanej alebo SDK priečky. Pri puzdrách NORMA UNIBOX a PARALLEL je navyše nevyhnutné uviesť, či si želáte ľavé alebo pravé otváranie. Pokiaľ si s výberom obložiek zatiaľ nie ste istí, môžete ich samozrejme objednať až neskôr.

Dodacia lehota obložkových stavebných puzdier sa líši podľa požadovaného typu a rozmerov. Puzdrá NORMA i PROFIKIT vo variante STANDARD máme vo výškach 1 970 a 2 100 mm a v šírkach od 600 do 1 200 mm skladom. Ich dodacia lehota je tak len 2 až 3 pracovné dni. Pre ostatné rozmery treba počítať s dodacou lehotou 10 pracovných dní, pri typoch NORMA PARALLEL a UNIBOX potom 12 až 15 pracovných dní.
