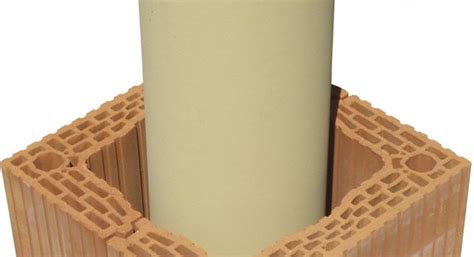

Systém HELUZ Izostat Duo predstavuje moderné riešenie v oblasti komínovej techniky. Tento dvojvrstvový systém vznikol spojením tenkostenných izostatických vložiek novej generácie a nového typu tehlových komínových tvaroviek. Vďaka trom radom otvorov v tvarovkách a vzduchovým medzerám nie je potrebná dodatočná tepelná izolácia, čo výrazne zjednodušuje a urýchľuje montáž. Je však potrebné mať na pamäti, že v komíne sú veľmi vysoké teploty a prúdia ním zdraviu nebezpečné spaliny. Pre dosiahnutie kvalitnej stavby komína je nutné dodržiavať zásady správnej montáže.
Príprava a založenie komína
Systém HELUZ Izostat má stavebnicový charakter, kde jednotlivé prvky systému do seba presne zapadajú a ich zostavenie je rýchle, jednoduché a úsporné. Komínový systém HELUZ zakladáme na hydroizolácii, na ktorú do maltového lôžka položíme dve tehlové tvarovky (H20). Následne usadíme betónovú podkladovú dosku (HPD) minimálne v úrovni čistej podlahy. Dosku vyrovnáme pomocou gumovej paličky a vodováhy.
Pred samotným murovaním podkladovú dosku (HPD) očistíme od prachu a nečistôt. Všetky komínové tvarovky osadzované do komínového plášťa musia byť pred nanesením malty vždy očistené a navlhčené. U komínových tvaroviek očistíme spodnú ložnú plochu, pero aj drážku.
Montážní návod pro komínový komplet HELUZ SMART
Postup montáže a osadzovanie vložiek
Pri stavbe ďalej umiestňujeme komínové vložky spolu s cihelnými tvarovkami a dištančnými objímkami. Hadicu provlečieme priloženou trojuholníkovou doštičkou smerom dole, potom hore a znovu dole, čím vytvoríme tzv. sifón s hladinou prepadu.
Technické parametre a výstuž
Ak sa v nadstrešnej časti stavia z prstencov GRAND, výstuž sa použije vždy, bez ohľadu na výšku nadstrešnej časti. Výstuž zalievame dodanou zálievkovou hmotou (HCZ) vždy po cca 50 cm zostavenia komína, tj. po osadení 2 komínových tvaroviek. Prúty vystredíme a ukončíme v hornej úrovni posledných komínových tvaroviek.
| Komponent | Funkcia |
|---|---|
| Izostatická vložka | Odolnosť voči kyselinám, vlhkosti a korózii |
| Tehlová tvarovka | Nosná časť s tromi radmi vzduchových medzier |
| Zálievková hmota (HCZ) | Fixácia výstuže v nadstrešnej časti |
Dokončovacie práce a kotvenie

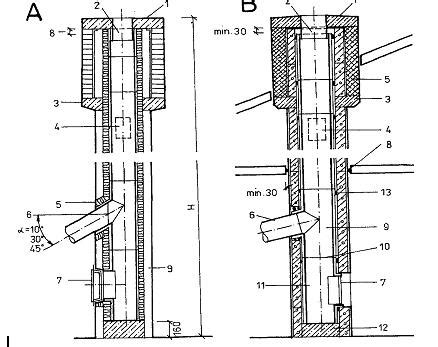

Už počas stavby si môžeme pomôcť dočasným kotvením komína, aby sa jeho voľná časť fixovala. Do ložnej škáry pod poslednú tvarovku (HU3) alebo prstenec Grand nanesieme maltu. Pred osadením poslednej komínovej vložky najskôr nasucho osadíme dodanú kryciu dosku a domeriame potrebnú dĺžku vložky.
Na poslednú radu komínových tvaroviek nanesieme vrstvu malty. Na zrezanú vložku nanesieme škárovaciu hmotu (HHS) a osadíme límec (klobúk), ktorý nesmie byť prilepený ku krycej doske. Na dvierkovú tvarovku umiestnime kontrolný uzáver (HKA). V túto chvíli je vykonaná hrubá stavba komína, ale stavbu nie je možné považovať za dokončenú. Komín je potrebné ešte dostatočne ukotviť a dokončiť jeho povrchové úpravy.
Bezpečný prechod strechou
V dnešnej dobe sa kladie veľký dôraz na tepelnú izoláciu budovy. Parotesný prestup je zložený z dosiek vyrobených z penového skla (Foamglas), ktoré sa v požadovanom mieste prestupu strešnou konštrukciou nalepia na komínové teleso. Komínové teleso prechádzajúce strešnou konštrukciou musí byť kotvené pomocou L profilov, ktoré sa priložia zo dvoch rovnobežných stien tesne ku komínu a pomocou vrutov pripevnia ku strešným trámom.
