V súčasnom svete, kde je efektívna manipulácia s tekutinami kľúčová pre mnohé odvetvia, od domácich vodární až po priemyselné aplikácie, zohrávajú čerpadlá a ich riadiace systémy nezastupiteľnú úlohu. Tento článok sa ponorí do troch základných pilierov tejto techniky: statora ako nehybného srdca elektromotora, rozvádzača ako mozgu celého systému a rôznych typov čerpadiel s ich špecifickými vlastnosťami. Preskúmame ich funkcie, konštrukčné detaily, dôležitosť správnej údržby a súvisiace technológie, ktoré zabezpečujú ich spoľahlivú a efektívnu prevádzku.
Čerpadlá a ich základné princípy
Čerpadlo sa skladá z motora a hydraulickej časti. Pre vrty od priemeru 100 mm sú k dispozícii rôzne riešenia, pričom vonkajší priemer čerpadla môže byť len 90mm! Dĺžka kábla k motoru je vyrábaná podľa konkrétnej objednávky.
Vretenové čerpadlá
Vřetenová čerpadla využívají vřeteno (rotor) v statoru a jsou obvykle instalována do studní i méně hlubokých vrtů. Hydraulická časť je plné vřeteno z nerezové oceli, které je přes pružnou pryžovou spojku spojeno s hřídelí motoru. Vřeteno je uloženo v pryžovém statoru. Vše je rozebratelně opláštěné nerezovým pláštěm. Toto uspořádání umožňuje velmi jednoduchú výměnu vřetene v případě jeho opotřebování i v domácích podmínkách.
Vřetenová čerpadla majú oproti odstředivým čerpadlům omezený a nižší hydraulický výkon (maximální průtok a maximální výtlak). Jsou ale levnější na výrobu a opravu, proto jsou často preferována v našich podmínkách, v lokalitách kde není třeba dělat příliš hluboké vrty.
Odporúčame priobjednať do rezervy aj náhradné diely, ktoré sa točia a môžu sa pri čerpaní rýchlo opotrebovať. Medzi ne patria spojovací hriadeľ, gumový stator, vreteno a spojka motora.
Dopravná výška a prietok čerpadla
Dopravná výška čerpadla predstavuje maximálnu výšku, do akej je čerpadlo schopné dopravovať kvapalinu. Vyjadruje sa v metroch vodného stĺpca (m) a ide o kľúčový parameter, ktorý hovorí o tlakovom výkone čerpadla. Jednoducho povedané - čím je dopravná výška väčšia, tým vyššie alebo ďalej dokáže čerpadlo vodu dopravovať. Dopravná výška sa meria ako rozdiel medzi sacími a výtlačnými podmienkami čerpadla - teda medzi úrovňou, z ktorej čerpadlo nasáva vodu, a úrovňou, do ktorej ju vytláča.
Hgeo je výškový rozdiel, Hvýt je výstupný tlak potrebný na koncovom mieste. Pri výbere čerpadla je dopravná výška jedným z najzásadnejších parametrov. Ak zvolíte čerpadlo s príliš malou dopravnou výškou, voda sa nemusí dostať na požadované miesto alebo bude tlak slabý. Naopak, čerpadlo s príliš vysokou dopravnou výškou môže byť neefektívne, hlučné a energeticky náročné. Správne zvolená dopravná výška zaručuje optimálny výkon čerpadla, dlhšiu životnosť a nižšie prevádzkové náklady.
Dopravná výška úzko súvisí s prietokom čerpadla - ide o vzájomne prepojené veličiny. Čím väčšia je dopravná výška, tým menší býva prietok, pretože čerpadlo musí prekonať väčší odpor. Naopak, pri menšej dopravnej výške čerpadlo dokáže dodávať väčší objem vody za rovnaký čas. Každé čerpadlo má preto svoju charakteristickú krivku výkonu, ktorá zobrazuje vzťah medzi dopravnou výškou a prietokom.
Rotor čerpadla: Pohyblivá sila
Rotor je pohyblivá časť čerpadla, ktorá v úzkej súčinnosti s pevnou časťou (dvojica rotor a stator) zabezpečuje presun tekutiny z nasávacieho priestoru do výtlačného potrubia. Ide o srdce mnohých čerpadiel, pretože práve rotor motora prenáša a premieňa mechanickú energiu na kinetickú energiu vody alebo inej kvapaliny. Jeho správna funkcia je kľúčová pre efektívnu prevádzku čerpadla a stabilný prietok. Bez kvalitného rotora by čerpadlo nedokázalo vytvoriť dostatočný tlak ani prietok.
Rotor využíva svoju rotáciu na vytvorenie odstredivej sily, ktorá posúva kvapalinu smerom von do výtlačného potrubia. Pri centrifugálnych čerpadlách sa energia z rotora prenáša cez lopatky, ktoré tlačia tekutinu von a zároveň zvyšujú jej rýchlosť. V radiálnych či axiálnych typoch čerpadiel môže byť princíp odlišný, ale základom zostáva premena mechanickej energie na pohyb vody. Táto schopnosť je rozhodujúca pre správne dimenzovanie čerpadla a jeho výkon pri rôznych aplikáciách.
Rotory sa líšia podľa typu čerpadla a účelu, na ktorý sú určené. Výber vhodného typu rotora ovplyvňuje účinnosť čerpadla, jeho hlučnosť, odolnosť proti opotrebeniu a schopnosť čerpať rôzne druhy kvapalín. Životnosť rotora závisí od správnej údržby a prevádzkových podmienok. Dôležité je pravidelné čistenie, kontrola opotrebovania lopatiek a mazanie ložísk (ak sú súčasťou konštrukcie). Používanie čerpadla s nečistotami alebo pri nadmernom tlaku môže rotor poškodiť a znížiť jeho efektivitu. Správna starostlivosť predlžuje životnosť rotora, zabezpečí stabilný prietok a minimalizuje riziko poruchy celého čerpadla.
Rotačné lopatkové vákuové čerpadlo funguje

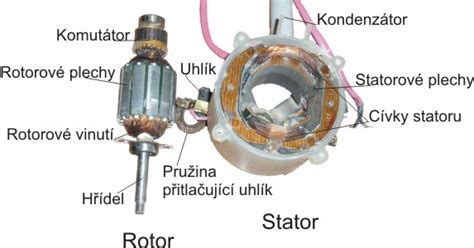

Stator: Nehybné srdce každého elektromotora
Ak hľadáte odpoveď na otázku, čo je stator, v základe ide o nehybnú časť elektromotora alebo čerpadla, ktorá vytvára magnetické pole potrebné na pohyb rotora. Práve stator motora spolu s rotorom tvorí základnú súčasť každého elektrického stroja. Zatiaľ čo rotor sa otáča a premieňa energiu na mechanický pohyb, stator zabezpečuje stabilitu, presnosť a efektívnu premenu elektrickej energie. Bez statora by nedochádzalo k vytváraniu magnetického poľa a čerpadlo by nemohlo správne fungovať.
Stator je stacionárna časť rotačných strojov, ako sú elektromotory, generátory, turbíny a iné. V elektromotore je stator vonkajšia časť, ktorá tvorí pevný obvod pre rotujúci rotor. Stator je zvyčajne tvorený feromagnetickým materiálom a obsahuje vinutia, ktoré sú napájané elektrickým prúdom. V generátore je stator vnútorná časť, ktorá obsahuje vinutia, cez ktoré prechádza vytvorený elektrický prúd. V turbíne je stator časť, ktorá slúži na riadenie prietoku plynu alebo kvapaliny, ktorá interaguje s rotačným rotujúcim rotorom.
Konštrukcia a úloha statora
Stator sa skladá z jadra, vinutia a krytu. Jadro je zložené z tenkých oceľových plechov, ktoré minimalizujú energetické straty spôsobené vírivými prúdmi. Na jadre je navinuté medené alebo hliníkové vinutie, cez ktoré prechádza elektrický prúd. Kvalita použitých materiálov priamo ovplyvňuje účinnosť motora, spotrebu energie a celkovú životnosť zariadenia.
Hlavnou úlohou statora je vytvárať elektromagnetické pole, ktoré uvádza rotor do pohybu. Toto pole sa mení podľa frekvencie napájania a vytvára točivý moment, ktorý zabezpečuje prúdenie kvapaliny v čerpadle. Stator teda premieňa elektrickú energiu na magnetickú, čím umožňuje plynulú a efektívnu prevádzku.
Údržba statora
Aby stator správne fungoval, je potrebné zabrániť jeho preťaženiu, prehriatiu a kontaktu s vodou alebo prachom. Dôležitá je pravidelná kontrola elektrických spojov, čistenie prachových nečistôt a zabezpečenie správneho chladenia. Poškodené vinutie alebo znečistenie môžu viesť k skratu a zlyhaniu celého motora. Pri správnej údržbe, používaní v odporúčaných podmienkach a dodržiavaní servisných intervalov má stator dlhú životnosť a spoľahlivo podporuje chod čerpadla aj v náročných prevádzkových podmienkach.

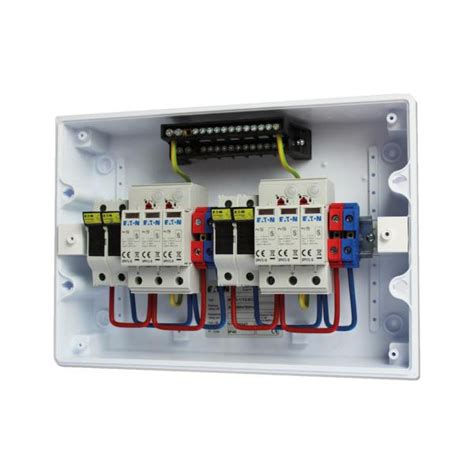

Elektrické rozvádzače a ovládanie čerpadiel
Súčasťou dodávky je napájacia rozvodnica vrátane istenia. Elektromotory môžu byť na 230 i 400V. Dĺžka napájacieho kábla k napájacej rozvodnici je štandardne 5m zakončených vidlicou 400V/16A, dĺžku je možné na základe objednávky zmeniť. Počet kolíkov v napájacej vidlici je nutné uviesť do objednávky.
Štandardná dodávka a jej komponenty
Typická dodávka čerpacieho systému zahŕňa niekoľko kľúčových komponentov, ktoré zabezpečujú jeho kompletnú a bezpečnú prevádzku:
- Čerpadlo s príslušnou dĺžkou kábla
- Napájacia rozvodnica s krytím IP65
- Motorový spúšťač 1,6-2,5 A
- Napájací kábel 50m s vidlicou 400V/16A
- Závesné lano v dĺžke kábla
- Náhradný vírič 1 ks
- Náhradná pružná zátka 1 ks
Frekvenčný menič: Inteligentné riadenie výkonu
Ak hľadáte odpoveď na otázku, čo je frekvenčný menič, v skratke ide o elektronické zariadenie, ktoré umožňuje regulovať otáčky elektromotora a tým ovplyvňovať výkon zariadení. Najpopulárnejším riešením v našej ponuke je frekvenčný menič na čerpadlo, ktorý prispôsobuje rýchlosť motora aktuálnemu odberu vody. Tým sa výrazne znižuje spotreba energie, predlžuje životnosť mechanických častí a zlepšuje celková efektivita systému.
Menič mení frekvenciu a napätie na vstupe motora, čím priamo ovláda jeho rýchlosť. To umožňuje prispôsobenie výkonu podľa aktuálnych potrieb prevádzky. Jeho využitie pri čerpadlách, ventilátoroch či kompresoroch je nielen ekonomické, ale aj ekologické - znižuje spotrebu elektrickej energie a emisie. Okrem toho umožňuje tichší chod a menšie vibrácie, čo zvyšuje komfort najmä v obytných priestoroch.
Typy frekvenčných meničov podľa napätia motora:
Pri výbere vhodnej regulácie je rozhodujúce napájacie napätie a typ motora čerpadla:
- Frekvenčný menič na čerpadlo 230V: Toto je najbežnejšie riešenie pre rodinné domy.
- Frekvenčný menič na čerpadlo 400V: Pre priemyselné objekty alebo hlboké studne s výkonnými motormi je určený frekvenčný menič 400V (často označovaný aj ako frekvenčný menič 380V).
- Frekvenčný menič pre jednofázový motor: Ak máte staršie čerpadlo s motorom na 230V, ktorý nie je trojfázový, vyžaduje si to tento špecifický typ meniča.
Správne zapojenie frekvenčného meniča je nevyhnutné pre bezpečnú prevádzku.

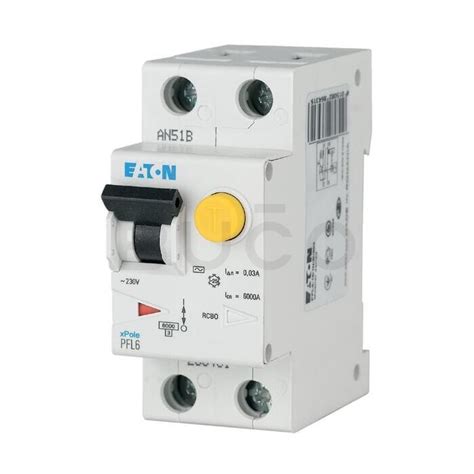

Prúdový chránič: Bezpečnosť na prvom mieste
Prúdový chránič, známy aj pod skratkou RCD (Residual Current Device), je bezpečnostné zariadenie určené na ochranu osôb pred úrazom elektrickým prúdom. Jeho úlohou je neustále sledovať prúd tečúci v obvode. V prípade, že zaznamená nerovnováhu medzi fázovým a neutrálnym vodičom, okamžite vypne napájanie. Táto odchýlka môže signalizovať únik prúdu cez telo človeka alebo poruchu izolácie, čím hrozí riziko úrazu či požiaru.
Zariadenie funguje mimoriadne rýchlo - zvyčajne odpojí elektrický obvod za menej než 30 milisekúnd. Napríklad pri náhodnom dotyku vodiča pod napätím alebo pri poškodení kábla čerpadla systém automaticky preruší prívod elektriny. Okrem ochrany zdravia zabraňuje aj poškodeniu techniky a znižuje riziko vzniku požiaru.
Typy a inštalácia prúdového chrániča
Výber vhodného typu závisí od charakteru pripojených zariadení a prostredia. Kombinovaný prúdový chránič je často označovaný ako prúdový chránič s ističom a spája ochranu pred únikom prúdu aj pred nadprúdom (skratom). Odborné zapojenie prúdového chrániča je podmienkou jeho správnej funkcie. Pri návrhu rozvádzača sa často rieši otázka, koľko ističov je možné na prúdový chránič pripojiť.
To, ako zapojiť prúdový chránič, by ste mali vždy nechať na odborníka, ktorý zabezpečí správne prepojenie fázových vodičov a nulového mostíka. Po inštalácii je nutné pravidelne testovať funkciu zariadenia tlačidlom „Test“. Pred nákupom a inštaláciou si overte, aký typ elektrickej siete máte v objekte. Pre správne fungovanie chránič vyžaduje samostatný ochranný vodič (PE) a nulový vodič (N), teda sústavu TN-S alebo TN-C-S. Pokus o zapojenie chrániča do starej dvojvodičovej inštalácie by viedol k neustálemu vypadávaniu alebo, v horšom prípade, k nefunkčnosti ochrany.
Kľúčové komponenty a súvisiace technológie
Hydrofor a manometer
Hydrofor je zariadenie, ktoré zabezpečuje stabilný tlak vody v domácich a priemyselných systémoch. Jeho hlavnou úlohou je udržiavať konštantný tlak pri odbere, čím sa predchádza neustálemu spínaniu a vypínaniu čerpadla. Hydrofor spája tlakový zásobník a čerpadlo do jedného systému, pričom tlakový spínač automaticky riadi spínanie čerpadla podľa tlaku vody.
Manometer je špeciálny merací prístroj určený na presné zisťovanie tlaku kvapalín alebo plynov v uzavretých systémoch. V podmienkach domácností, ale aj v priemysle, je najvyhľadávanejším typom práve manometer na vodu, ktorý je kľúčový pre správne fungovanie domácej vodárne, čerpadla či vykurovacieho systému. V čerpadlách a hydroforoch sa používajú najmä pružinové manometre, ktoré dokážu odolať bežnej prevádzke a sú jednoduché na údržbu. Pre správnu funkciu je dôležitá ochrana pred mrazom a hydraulickými rázmi, prípadne voľba glycerínového manometra pre systémy s vibráciami.
Spätný ventil
Spätný ventil je mechanický prvok, ktorý umožňuje prúdenie kvapaliny alebo plynu iba jedným smerom. Jeho úlohou je zabrániť spätnému toku, ktorý by mohol poškodiť čerpadlo alebo celý systém. Funguje na jednoduchom princípe - ak kvapalina prúdi správnym smerom, ventil sa otvorí; ak sa prúdenie obráti, ventil sa automaticky uzavrie. Tento proces prebieha bez potreby ľudského zásahu alebo elektrického napájania. V čerpadlách a vodárňach je spätný ventil kriticky dôležitý. Aby spätný ventil fungoval spoľahlivo, je dôležité pravidelné čistenie a kontrola tesnosti.
Plavákový spínač
Plavákový spínač (často označovaný aj ako plavákový spínač výšky hladiny vody) je mechanické alebo elektrické zariadenie, ktoré slúži na automatické spínanie a vypínanie systému v závislosti od stavu hladiny kvapaliny v nádrži alebo studni. Najčastejšie sa v praxi využíva plavákový spínač na čerpadlo, ktorý obsahuje plavák stúpajúci a klesajúci spolu s vodou. Keď hladina dosiahne nastavenú kritickú hranicu, plavák aktivuje spínač a zapne alebo vypne čerpadlo. Tento jednoduchý, no efektívny mechanizmus zabezpečuje, že čerpadlo pracuje len v prípade potreby, čím šetrí energiu, predlžuje životnosť zariadenia a minimalizuje riziko jeho poškodenia (napríklad chodom nasucho).
Hydrostatický tlak
Hydrostatický tlak je tlak, ktorý vyvíja kvapalina v pokoji na steny nádoby alebo dno nádrže v dôsledku svojej hmotnosti. Vzniká pôsobením gravitácie na kvapalinu a zvyšuje sa s hĺbkou - čím hlbšie, tým vyšší tlak. Pre majiteľov studní a bazénov je kľúčový najmä hydrostatický tlak vody, ktorý je základom mnohých hydraulických systémov a je rozhodujúci pri dimenzovaní čerpadiel, nádrží a potrubí. Hydrostatický tlak ovplyvňuje výkon čerpadiel. Čím vyšší je hydrostatický tlak, tým väčšie úsilie musí čerpadlo vyvinúť, aby dopravilo kvapalinu.
Materiál EPDM
EPDM je skratka pre etylén-propylén-diénový monomér, čo je syntetický kaučuk s výnimočnými vlastnosťami. Ak sa pýtate, čo je materiál EPDM, odpoveď je jednoduchá - ide o veľmi odolný elastomér, ktorý si zachováva svoju pružnosť a tesniacu schopnosť aj pri náročných podmienkach. Je zdravotne nezávadný, preto sa často používa aj v nádržiach, ktoré sú určené na pitnú vodu. Jednou z hlavných výhod, ktoré odlišujú materiál EPDM od iných elastomérov, je jeho mimoriadna výdrž. EPDM je odolný voči extrémne vysokým aj nízkym teplotám - bežne zvláda rozmedzie od -40 °C do +120 °C bez straty pružnosti. Vďaka svojej elasticite dokáže absorbovať zmeny objemu a tlaku bez poškodenia.
Menovitý prúd
Menovitý prúd je elektrický parameter, ktorý vyjadruje prúd, pri ktorom môže elektrické zariadenie dlhodobo pracovať bez rizika poškodenia alebo preťaženia. Pojem menovitá hodnota prúdu znamená, že ide o prúd stanovený výrobcom, pri ktorom sa predpokladá optimálna prevádzka zariadenia. Nesprávne zvolený menovitý prúd môže spôsobiť prehrievanie, stratu účinnosti alebo skrátenie životnosti komponentov.
