Správne osadenie plastovej vodomernej šachty: Podrobný sprievodca

Vodomerná šachta predstavuje kľúčový prvok každej vodovodnej prípojky, ktorý slúži na umiestnenie a ochranu vodomeru a súvisiacich armatúr. Jej správny výber a inštalácia sú nevyhnutné pre zabezpečenie spoľahlivého merania spotreby vody a ochranu citlivých komponentov pred vonkajšími vplyvmi. V tomto článku sa zameriame na rozmery, materiály, typy a postupy inštalácie vodomerných šácht, aby sme vám poskytli komplexný prehľad a pomohli pri rozhodovaní.

Funkcia a účel vodomernej šachty

Hlavnou funkciou vodomernej šachty je bezpečné a prístupné uloženie vodomeru. Toto je obzvlášť dôležité v prípadoch, kedy nie je možné vodomer umiestniť priamo do budovy, alebo ak je miesto napojenia vodovodnej prípojky od budovy príliš vzdialené. Šachta zároveň chráni vodomer pred poškodením mrazom, nečistotami a mechanickým namáhaním. Zabezpečuje tiež jednoduchý a bezpečný prístup pre odpočet, kontrolu a prípadnú výmenu vodomeru či iných armatúr.

Vodomerná šachta je určená ako revízny priestor na osadenie jedného poprípade dvoch vodomerov. Je hermetická, čo znamená, že je absolútne vodotesná. Vodomerná šachta sa inštaluje pod terén a slúži na umiestnenie vodomeru v nezamŕzanej hĺbke. Je riešením pre rodinné domy s vodomerom umiestneným mimo dom a pre líniové stavby vodovodov. Konštrukcia plastovej vodomernej šachty zaisťuje kvalitnú ochranu a dobrú prístupnosť vodomeru po celý rok.

Niektoré šachty sú navrhnuté tak, aby umožňovali bezproblémový vstup osoby, čo je ideálne pre potreby inštalácie, výmeny alebo odpočtu vodomeru. V spodnej časti šachty je potom možné nainštalovať celý rozvod vrátane vodomeru, čím sa efektívne zamedzí jeho zamrznutiu. Vodomerná šachta disponuje pochôdznym poklopom a schodíkmi, pričom má umiestnené 2 prestupy na PE potrubie DN pripojenia (mm) 32 (1″).

Šachty sú dôležité, pretože poskytujú základný prístup k veciam, ktoré potrebujeme na to, aby sme mohli žiť pohodlne. Bez prístupových miest by pracovníci a odborníci nemali možnosť kontrolovať vodovodné linky, opravovať ich, nahradiť ich, alebo ich udržiavať, takže sú dôležitým aspektom našej existencie.

Materiály vodomerných šácht: Plast vs. Betón

Na trhu sú primárne dostupné dva typy materiálov pre výrobu vodomerných šácht: plast a betón. Každý z nich má svoje špecifické vlastnosti, výhody a nevýhody. Keď sme sa začali informovať aké sú možnosti, tak napríklad jedna betónová skruž v priemere 80 cm, výške 50 cm a hrúbke 8 cm má hmotnosť 246 kg. Takisto aj šachta na vodu z betónu nie je práve najľahšia (okolo 1200 kg). Objednali sme si šachtu na vŕtanú studňu s požadovaným nátrubkom s tesnením do dna šachty (priemer 160 mm). Výhoda tejto vodomernej šachty je najmä v ľahkej manipulácii (váha je len okolo 35 kg), osadiť túto šachtu dokáže aj jedna osoba.

Plastové vodomerné šachty

Plastové vodomerné šachty sú vyrábané technológiou rotačného odlievania plastov z prvotriedneho polyetylénu. Vyznačujú sa nízkou hmotnosťou, jednoduchou manipuláciou a odolnosťou voči korózii. Sú často dodávané ako monolitické kusy, čo zaručuje ich vodotesnosť.

• Výhody:
  • Nízka hmotnosť a jednoduchá preprava a montáž.
  • Odolnosť voči chemikáliám a korózii.
  • Vodotesnosť vďaka bezšvovej konštrukcii (pri monolitických typoch).
  • Možnosť inštalácie v rôznych typoch pôdnych podmienok.
  • Štandardne vybavené nášľapmi a prestupmi pre potrubie.
  • Niektoré modely sú samonosné a určené iba na obsyp zeminou.
• Nevýhody:
  • Môžu byť menej odolné voči mechanickému poškodeniu pri extrémnych zaťaženiach v porovnaní s betónovými šachtami.
  • V prípade prejazdnej inštalácie je nevyhnutné ich obetónovanie pre zabezpečenie dostatočnej pevnosti a zabránenie deformáciám.

Plastové monolitické vodomerné šachty je možné inštalovať ako v pochôdznych (do chodníkov alebo na spevnených miestach v triede zaťaženia A15) tak aj v prejazdnom režime (chodníky, zóny pre chodcov a porovnateľné plochy, parkoviská pre osobné autá), avšak pri dodržaní podmienok triedy zaťaženia B125 rovnomerným obetónovaním šachty.

Betónové vodomerné šachty

Betónové vodomerné šachty sú tradičným a osvedčeným riešením, ktoré vyniká vysokou pevnosťou a odolnosťou. Sú vyrábané z kvalitného betónu, často vystuženého oceľou, a sú navrhnuté tak, aby odolali tlaku zeminy, pojazdnému zaťaženiu a prípadnému výskytu spodnej vody.

• Výhody:
  • Vysoká pevnosť a stabilita, odolnosť voči tlaku zeminy a pojazdnému zaťaženiu.
  • Dlhá životnosť a odolnosť voči poveternostným vplyvom.
  • Vhodné pre inštaláciu v náročnejších pôdnych podmienkach a tam, kde je predpokladané zaťaženie vozidlami.
  • Možnosť dodávky ako kompletný blok alebo z jednotlivých prefabrikovaných dielcov.
  • Vnútorné vybavenie stúpačkami a priechodkami pre potrubie.
• Nevýhody:
  • Vyššia hmotnosť, čo sťažuje prepravu a montáž, vyžaduje ťažkú techniku.
  • Potenciálna nasiakavosť, ak nie sú vyrobené z vodotesného betónu alebo správne utesnené.
  • Menej flexibilné v prípade potreby úpravy rozmerov po výrobe.

Betónové vodomerné šachty sú vyrobené z vodotesného betónu C25/30 a sú vystužené oceľou S235JR. Dovolené normové zaťaženie bez vlastnej tiaže na hornú dosku vodomernej šachty je 13,1 kN.m⁻².

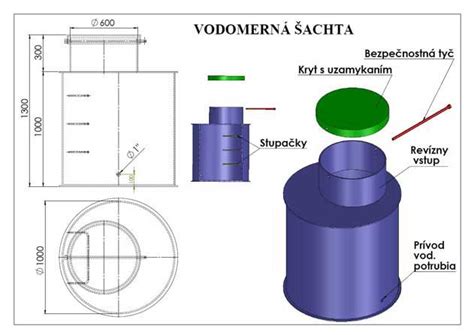

Rozmery a typy vodomerných šácht

Rozmery vodomerných šácht sa líšia v závislosti od ich typu, výrobcu a účelu použitia. Je dôležité vybrať šachtu s dostatočnými rozmermi pre pohodlnú inštaláciu, obsluhu a prípadné umiestnenie viacerých vodomerov. Pri otázke na celkovú maximálnu výšku šachty a šírku je potrebné zohľadniť konkrétny model a jeho komponenty, vrátane prípadných nadstavcov.

Prehľad vybraných typov a rozmerov šácht

Osadenie a inštalácia plastovej vodomernej šachty

Osadenie plastovej vodomernej šachty zvládne každý priemerne zručný kutil aj svojpomocne, nakoľko je veľmi ľahká a dobre sa s ňou manipuluje. Avšak, osadenie vodomernej šachty nie je jednoduchým projektom. Vyžaduje si zručnosť, presnosť a špecializované vybavenie. Ak si na to po prečítaní tohto návodu netrúfate, určite tento proces zverte do rúk odborníkov. Správna inštalácia vodomernej šachty je kľúčová pre jej dlhodobú funkčnosť a stabilitu. Postup sa mierne líši v závislosti od materiálu šachty a lokálnych podmienok.

Výber miesta osadenia

Prvým krokom je výber šachty so správnymi rozmermi a s prechodmi, ktoré Vám sedia na mieru. Druhým krokom je výber správneho miesta, kde šachtu osadíte:

• šachtu neosádzame v tesnej blízkosti stavby/budovy,
• poklop šachty by mal ostať prístupný, avšak ak k nemu majú prístup aj nepovolané osoby alebo deti, určite zvážte možnosť zamykania poklopu,
• šachtu neosádzame do miesta so zvýšenou hladinou spodnej vody - v takomto prípade by sa správala ako “plavák“ a mala tendenciu sa vytlačiť zo zeme, poprípade deformovať jej dno (ak však nemáte inú možnosť, je nutné výkop oddrenážovať do trativodu a poprípade šachtu zabetónovať),
• ak šachtu použijete na rozdelenie existujúceho vodovodného potrubia, jamu vykopete priamo nad ním,
• ak šachtu použijete na vŕtanú studňu, nasaďte ju priamo na vrt, inak miesto zvolí poverený stavebník.

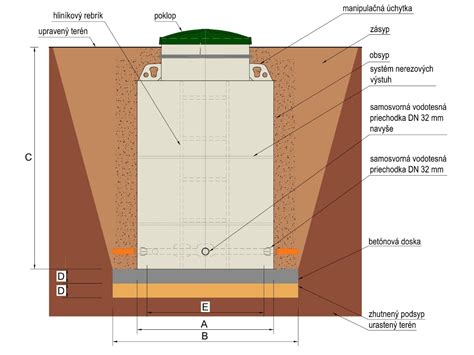

Výkop jamy a príprava lôžka

Tretím krokom je výkop. Výkop stavebnej jamy by mal byť aspoň o 25 až 40 centimetrov väčší ako priemer Vami vybranej šachty a aspoň o 10cm hlbší, ako výška Vami vybranej šachty, aby bola možná manipulácia s nádržou pri osádzaní. Ak plánujete jamu kopať ručne, môžete sa pokúsiť vykopať kruhovú. Ak však používate bager, je na šikovnosti a možnostiach bagristu, aký tvar bude jama mať. Od toho sa samozrejme odvíja množstvo obsypu, ktorý budete potrebovať.

Štvrtým krokom je príprava lôžka pod šachtu, ktoré nezanedbajte, aby sa Vám v budúcnosti neprepadalo. Kvalitná príprava lôžka zabezpečí, že v šachte budete mať dlhodobo pevné a rovné dno. Šachta by mala stáť na rovnom, zhutnenom lôžku zo štrkopiesku alebo na betónovej doske podľa návodu výrobcu. Dno výkopu sa pripraví ako zhutnený štrkový podklad minimálnej hrúbky 20 cm, ideálne frakcie 4/8, ktorý nesmie obsahovať kamenivo ani iné ostré predmety. Na dno vykopanej jamy postupne sypte vrstvy štrku jemnejšej frakcie - napr. 4/8, ktorý v pravidelných vrstvách zhutňujte. Keď bude lôžko po poslednom zhutnení vysoké približne 10-15 cm a dostatočne rovné, usaďte naň šachtu.

V prípade výskytu spodnej vody je potrebné na dne výkopu vybudovať betónovú dosku s hrúbkou 20 cm (napr. betón triedy B10) a šachtu cez oká ukotviť do tejto dosky. V takomto prípade sa odporúča vodomernú šachtu kompletne obetónovať. Vodomernú šachtu osádzame do výkopu stanovenej hĺbky na vodorovný podklad vytvorený armovanou betónovou doskou alebo zhutneným podsypom vhodnej štruktúry. Následne vykonáme ukotvenie plastovej šachty vhodným spôsobom, napríklad pribetónovaním. Parametre kotvy a spôsob prevedenia volíme s ohľadom na súčasné a predpokladané budúce hydrogeologické podmienky.

Osadenie a zapojenie šachty

Nádrž sa osádza na pripravené štrkové lôžko. Odporúča sa ponechať minimálne 5 cm na doporučený presah nádrže nad úrovňou terénu. Museli sme však skrátiť potrubie, aby bolo nasádzanie šachty jednoduchšie. Po skonštatovaní, že šachta má dobrú hĺbku sme priestor medzi hlinou a potrubím zapenili studničnou penou. Tým sa zabráni zosuvu nečistôt a spevní potrubie. Šachta sedí na rovnom podklade, zospodu je studničná rúra NC, z boku PVC hadica na rozvod vody, elektrický prívod na ponorku.

Potom je čas na zapojenie šachty. Postup zapojenia vodomernej šachty je veľmi jednoduchý:

1. Ak ste si vybrali prestupy pre hadice, vstúpte do šachty a povoľte ich v protismere hodinových ručičiek, až kým z nich nespadnú modré poistné matice.
2. Vyberte celé vnútro prechodu a zapamätajte si, ako bol poskladaný. Len takto budete schopný z vonku prestrčiť hadicu dnu do šachty.
3. Keď máte hadice vnútri, prechod znovu poskladajte a kvalitne pritiahnite. Tým zabezpečíte vodotesnosť celej šachty. Pri pripájaní šachty na vŕtanú studňu začnite tým, že skrátite rúru vrtu na potrebnú dĺžku, aby zasahovala zhruba 15 cm od dna šachty. Jemne namastíte jej koniec mazivom a šachtu nasadíte prechodom pre rúru v dne šachty priamo na vrt.
4. Až potom pripojte hadicu pre vývod vody poprípade elektrický prívod.

Prechody hadíc z PE cez komoru šachty sú urobené cez tesnenie. Je dôležité narezať preddefinované miesta podľa projektu a výrobcu, použiť správne gumové priechodky/priechodky DN podľa priemeru potrubia a takisto použiť tesniace manžety a materiály odporúčané výrobcom, dodržať technologické pokyny (napr. čistenie, odmastenie, doba vytvrdnutia).

Zásyp šachty

Po zapojení šachty je na čase šachtu začať obsýpať. Zásyp sa realizuje štrkom jemnejšej frakcie napr. 4/8 alebo 8/16, ktorý v pravidelných vrstvách zhutňujte. Tým zabránite ďalšiemu usadaniu obsypu šachty. Pri inštalácii plastových šácht je dôležité dodržať odporúčania výrobcu ohľadom obsypu. Na obsyp je možné použiť triedenú zeminu zbavenú ostrých kameňov. Obsypávanie nádrže je nutné vykonávať ručne, nie strojovo, hutneným zásypom vrstveným po cca 30 cm. Nedoporučuje sa používať neúplne obsypanú vodomernú šachtu, v zimnom období by mohlo dôjsť k jej poškodeniu.

Obsyp začíname pieskom do prekrytia hadíc. Ďalšie vrstvy okolo šachty treba rovnomerne zhutňovať zeminou (jedna vrstva cca 20 cm), ideálne vlastnou váhou. Šachtu vždy zasýpajte s nasadeným poklopom revízneho vstupu a štrkom ju obsypte až zhruba 15 cm pod vrch. Na vrchnú vrstvu potom použite hlinu či zámkovú dlažbu. Nakoniec sme šachtu obsypali zvyšným pieskom a použili hlinu na zásyp. V prípade potreby zabezpečenia prejazdnosti (napr. pri betónových šachtách), je nevyhnutné šachtu rovnomerným obetónovaním.

Dôležité aspekty pre dlhodobú funkčnosť

Okrem základného postupu inštalácie existuje niekoľko kľúčových faktorov, ktoré prispievajú k dlhodobej spoľahlivosti a funkčnosti vodomernej šachty.

Tepelná izolácia

Každá vodomerná šachta musí byť dobre tepelne izolovaná, aby sa zabránilo premrznutiu vodovodného potrubia v jej blízkosti a zamrznutiu vody vo vodomere. Toto je obzvlášť dôležité v klimatických podmienkach s nízkymi zimnými teplotami.

Vetranie

Šachta (vodomerná, technologická alebo revízna) môže byť zdrojom vlhkosti a nepríjemného zápachu, ak nie je správne vetraná. Vzduch s vysokou vlhkosťou sa pri kontakte so studenými stenami šachty ochladí a voda sa zráža na povrchoch (kondenz). Stojatý vlhký vzduch a zvyšky organických látok môžu spôsobiť zatuchnutý zápach a napomáhať rastu plesní. Ak prírodné vetranie nestačí alebo ak je vlhkosť opakovane vysoká, zápach pretrváva alebo sa objavujú náznaky plesní, odporúča sa odborné posúdenie. Vetranie šachty a znižovanie kondenzu sú jednoduché: pravidelné vetranie, monitorovanie vlhkosti a podľa potreby mechanické odvlhčovanie.

Doplnkové komponenty

K vodomernej šachte je možné dokúpiť rôzne komponenty, ktoré zvyšujú jej funkčnosť a bezpečnosť. Medzi ne patria nadstavby na zmenu výšky, ktoré umožňujú individuálne nastavenie výšky šachty podľa potreby zákazníka. Dostupné sú aj poklopy v rôznych materiáloch (plastové, betónové, oceľové) a s rôznou nosnosťou (napr. 180 kg pre štandardné plastové poklopy, alebo pojazdné pre betónové šachty).

Špecifické požiadavky a certifikácia

Pri výbere vodomernej šachty je dôležité informovať sa u správcu vodovodov a kanalizácií o ich preferenciách a požiadavkách. Niektoré vodárenské spoločnosti uprednostňujú určité typy poklopov, napríklad ľahšie kovové. Všetky produkty by mali byť vyrábané v súlade s platnými normami. Vodotesná vodomerná šachta s certifikátom je príkladom produktu, ktorý spĺňa prísne kvalitatívne požiadavky.

Prečo je dôležitá presnosť a bezpečnosť inštalácie?

Keď sa vodomerné šachty inštalujú nesprávne, vzniknú mnohé problémy. Tieto problémy sa pravdepodobne neobjavia hneď, ale keď sa už prejavia, cena opravy porastie raketovým tempom. Nesprávna montáž vedie k netesnostiam, posuvom šachty, prerušeniu funkcie alebo k vnikaniu spodnej vody. Toto je všeobecný postup, ktorý je nutné kombinovať s návodom doručeným k šachte. Napríklad pri úprave na prejazd automobilu, je nutné nad šachtou spraviť betónovú roznášaciu platňu, väčšiu ako okraje jamy a podobne.

Dobrú prax nájdete v montážnych návodoch výrobcov a v príručkách pre inštalatérov. Technické návody a montážne pokyny od výrobcov a odborné články o vnútorných a vonkajších inštaláciách sú dobrým východiskom. V tomto období sme sa rozhodovali medzi kopanou a vŕtanou studňou. Keďže terén a prístup na daný pozemok nie je ideálny (svahovitý terén s mnohými výmoľmi) museli sme premýšľať aj o spôsobe najvhodnejšej realizácie. Veľa vecí sme chceli riešiť svojpomocne a ušetriť na nákladoch za prácu.

Kedy zveriť inštaláciu odborníkom?

Pretože miestne samosprávy dôsledne regulujú inštaláciu týchto inštalačných systémov, inštalačný proces musí byť vykonaný školenými, licencovanými a poistenými špecialistami. Naši špecialisti spĺňajú všetky štátne a komunálne požiadavky na osadenie vodomerných šácht alebo inštaláciu kanalizačných šácht. Naša firma sa môže pýšiť tímom kvalifikovaných pracovníkov, ktorí sa špecializujú na tieto typy inštalácií a opráv. Náš tím má desaťročia skúseností, spĺňa všetky bezpečnostné požiadavky a naďalej absolvuje školenia s cieľom zabezpečiť, aby sme vždy používali najnovšie technológie.

Práca, ktorú robíme pre našich zákazníkov, nespĺňa len základné požiadavky, naopak prevyšujeme ich. Snažíme sa poskytnúť bezchybnú prácu, ktorá sa stará o bezpečie našich zákazníkov a pracovníkov. Rovnako ako akákoľvek práca, čím lepšie je naplánovaná, tým lepšie sú výsledky. V našej firme berieme túto časť práce veľmi vážne. Nikdy nechodíme do žiadnej práce bez starostlivého plánovania. Od práce s vybavením projektovej dokumentácie, cez výkopové práce až po samotné osadzovanie (montáž) vodomernej šachty a samotné finále prác na komunikácii či už ide o betonáž alebo asfaltovanie zabezpečíme Vám všetky práce s osadením a montážou vodomerných šácht od A po Z.

Tím firmy V.K.K Stav s.r.o. ide nad rámec svojich možností, aby sa ubezpečil, že váš dom alebo podnikanie je chránené. Keď potrebujete osadiť vodomernú šachtu nedôverujte neovereným či nedôveryhodným spoločnostiam. Dajte vašu dôveru spoločnosti s viac ako 15-ročnými skúsenosťami v oblasti komerčných a bytových sanitárnych služieb. Vyberte si odborníkov, ktorí žijú a pracujú v okolí a licencovaných inštalatérov, ktorí pre svojich zákazníkov spravia vždy maximum. Taktiež ponúkame 24 hodinovú pohotovostnú havarijnú službu s výjazdom do 60 minút.
