Správne zapojenie vypínača: Kompletný sprievodca

Prísť k vypínaču, ktorý po zapnutí rozsvieti svetlo, dnes to robíme plne automaticky. Problém samozrejme môže nastať v prípade, keď sa daný vypínač rozbije, a je tak potrebné ho vymeniť a opäť zapojiť. Alebo ak dorábate svetlo tam, kde predtým nebolo. To síce môže urobiť privolaný elektrikár, ale tí odvážnejší jedinci a milovníci extrémnych športov to môžu skúsiť zvládnuť sami. Stačí len dbať na to, aby ste každý kábel zapojili správne.

Zapojenie vypínača na svetlo sa môže zdať ako práca pre elektrikára, no v skutočnosti ide o pomerne jednoduchý úkon, ktorý zvládne aj šikovný domáci majster. Ak sa pýtate, ako zapojiť vypínač na lampu alebo ako funguje zapojenie svetla cez dvojvypínač, čítajte ďalej.

Bezpečnosť na prvom mieste

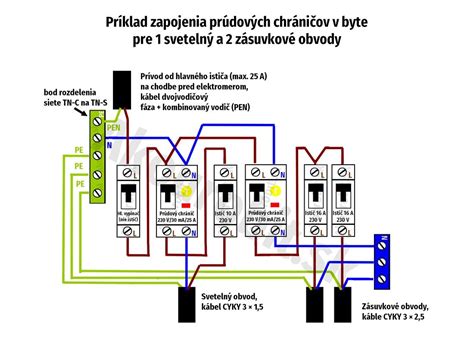

Po dobu trvania celej akcie je nevyhnutné dbať na bezpečnosť. Treba zhodiť hlavný istič elektrického prúdu, a niekoľkokrát sa presvedčiť o tom, že do daného vypínača elektrina skutočne nejde. Vždy je potrebné nájsť správny istič v rozvádzači a vypnúť ho. Elektrický obvod, ktorý spína vypínač č. 1, tým odpojíme od napätia a môžeme pracovať bez rizika. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou.

Typy vypínačov a ich označenie

Vypínač má svoju základnú rámovú časť, potom ovládacie páčky a montážny rámik. Ponúkam pre svojich zákazníkov v zásade 2 druhy mnou overených vypínačov:

• Séria Legrand Valena - na trhu 20 rokov, rokmi overená, vyskúšaná, spoľahlivá značka, dizajnovo stále moderná, s veľmi dobrou podporou. Výhody: dobrá podpora výrobkov do viacrámikov, spolu s vypínačom môže byť termostat, rádio, reproduktor, televízne zásuvky. Nevýhody: časovo náročnejšia montáž pri viacnásobných rámikoch a vystreďovaní do vodováhy.
• Séria Legrand Valena life - veľmi moderná, dizajnová séria, s automatickými svorkami, gumovým tesnením, dobre kopíruje aj krivšie steny. Výhody: moderný dizajn, automatické svorky. Nevýhody: nevhodné pre zákazníka citlivého na cenu.

Vypínač zapájame podľa tzv. typu riadenia vypínača:

• Ak chceme jedným vypínačom ovládať jedno svetlo, volíme vypínač s riadením č. 1.
• Ak chceme jedným vypínačom ovládať dve svetlá alebo luster s viacerými svetlenými vývodmi, volíme vypínač s riadením č. 5.
• Ak chceme ovládať jedno svetlo dvomi vypínačmi, volíme vypínač s riadením č. 6.
• Ak chceme jedno svetlo ovládať viacej ako dvomi vypínačmi, tak medzi dva vypínače s riadením č. 6, vkladáme ľubovoľný počet vypínačov s riadením č. 7.
• A taktiež sa môžeme stretnúť s inštaláciou urobenou pomocou tlačidiel a impulzného relé.
• Potom sa môžeme stretnúť s požiadavkou na vypínač s riadením 6+6 v jednom rámiku. Toto zapojenie nazývame riadenie č. 5B.
• Vypínač na ovládanie napájania do obvodu varnej dosky, je vypínač s riadením č. 3.

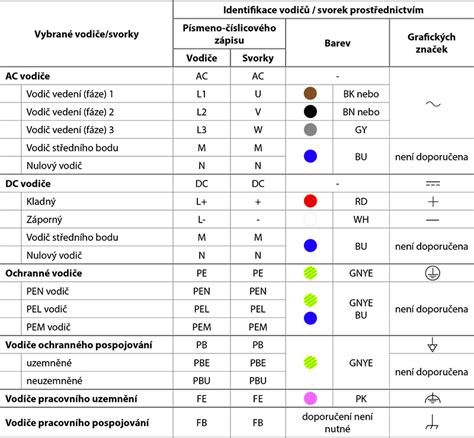

Farby vodičov a ich význam

Pri montáži vypínača si treba ujasniť farby vodičov. Obvykle býva použitá čierna, hnedá, šedá. Tieto farby platia pre ako pre prívod do vypínača, tak aj pre vývod z vypínača. Pozor, stretol som sa už s inštaláciami, kde sa vo vypínači našla aj modrá a zelená, ktoré tam štandardne nemajú čo robiť. Je prípustné, aby bol vodič modrej a zelenej farby spojený WAGO spojkami poza prístroj vypínača, tieto vodiče však nesmú ísť do zapojenia samotného prístroja vypínača.

Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2:

• Hnedá - fáza (písmeno L). Je to pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje.
• Modrá - neutrálny vodič, tzv. „nulák“ (písmeno N). Vedie priamo bez prerušenia vypínačom do svietidla. N vodiče prívodu a vývodu na svietidlo môžu byť spojené čokoládou, venčekom.
• Žltozelená - ochranný vodič „uzemnenie“ (skratka PE). Vedie priamo bez prerušenia vypínačom do svietidla.

Farby určujú príslušné Slovenské technické normy (STN). Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič.

Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Okrem toho sa používa aj kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.

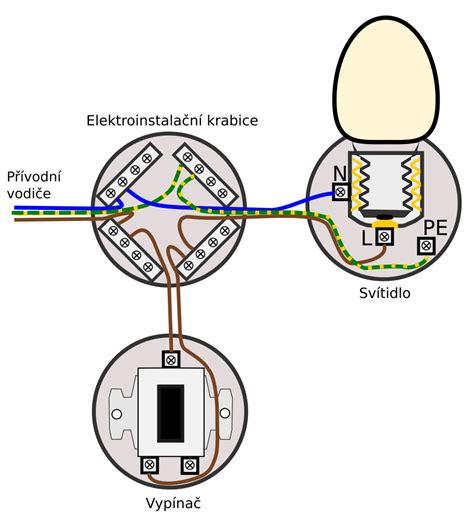

Postup zapojenia vypínača č. 1 (jednopólový spínač)

Vypínač s radením 1 ovláda jeden svetelný okruh z jedného miesta. Takýto vypínač sa tiež označuje ako jednopólový spínač alebo vypínač č. 1. Samozrejme, takéto jednoduché je zapojenie jednopólového vypínača - č. 1.

1. V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie. Káble následne odizolujeme a oddelíme od seba vodiče.
2. Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Zelenožltý vodič nikdy nezapájame do vypínača! Modrý vodič tiež nezapájame do vypínača. Avšak, pre modrý vodič v niektorých prípadoch existujú výnimky, ako napríklad vypínač podsvietený signalizačným svetlom alebo vypínač, ktorý spína spotrebiče s potrebou odpájať N vodič - napríklad niektoré ventilátory.
3. Zostávajúce dva vodiče sú fázy. Jedna prichádzajúca fáza s napätím a druhá odchádzajúca fáza na svetlo. Spojením fázových vodičov rozsvietime svetlo. Preklápaním kolísky vypínača spájame tieto dva vodiče v tele vypínača. Fázové vodiče sú na Slovensku vždy hnedej, čiernej alebo sivej farby. Pokiaľ neviete, ktorá fáza je prichádzajúca, môžete znova zapnúť istič v rozvádzači a zistiť prítomnosť napätia vo vodičoch. Skúšku prítomnosti napätia vykonajte skúšačkou napätia. V tomto momente sú vodiče pod napätím. Pozor na priamy dotyk prstami alebo inou časťou tela. Elektrický prúd môže spôsobiť vážny úraz. Ihneď po skúške odpojte elektrický obvod vypnutím ističa.
4. Keď ste sa uistili, že istič je vypnutý, môžeme bezpečne pokračovať v inštalácii vypínača. V závislosti od výrobcu môže byť prevedenie vypínačov rôzne. Môžu mať inak značené alebo inak umiestnené svorky alebo iné prevedenie svoriek (skrutkové svorky alebo pružinové svorky). Bežne používané vypínače Legrand, Schneider Electric alebo Niko budú mať na zadnej strane vypínača schému zapojenia a svorku pre prichádzajúcu fázu s napätím označenú písmenom „L“. Druhý fázový vodič zapojíme do svorky, ktorá napája osvetlenie.
5. Vypínač číslo 1 je teraz plne funkčný a je potrebné upevniť ho k inštalačnej krabici skrutkami a nakliknúť krycí rámček na mechanizmus vypínača.

Pokročilejšie typy zapojení

Pri iných typoch vypínačov je to o trošičku zložitejšie. Chcete názornejšiu ukážku?

Zapojenie dvojitého vypínača (lustrového)

Zapojenie dvojpáčkového vypínača (tzv. lustrového) je podobné ako pri type č. 1. Schéma zapojenia dvoj-vypínača (č. 5) ovládajúceho 2 časti jedného svietidla, napr. lustra, je veľmi podobná. Môžete spraviť zapojenie lustra na dva vypínače, resp. jeden dvojitý vypínač č. 5.

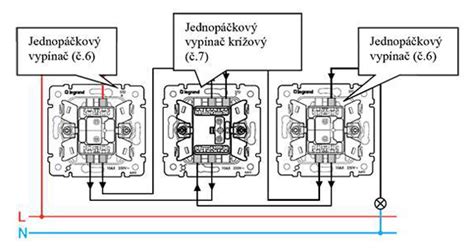

Zapojenie schodiskového vypínača (typ č. 6 a 7)

Ak chceme ovládať jedno svetlo dvomi vypínačmi, volíme vypínač s riadením č. 6. Že ktorýmkoľvek z týchto 2 vypínačov svetlo kedykoľvek zapnete alebo vypnete. Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému.

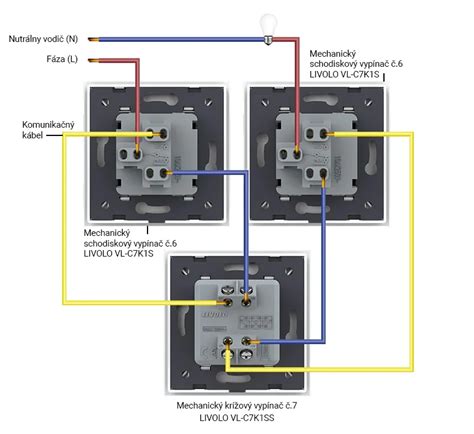

Ak chceme jedno svetlo ovládať viacej ako dvomi vypínačmi, tak medzi dva vypínače s riadením č. 6, vkladáme ľubovoľný počet vypínačov s riadením č. 7. Zapojenie vypínača č. 7 je už trochu zložitejšie, ale ničoho sa nebojte. Ak chcete ovládať svietidlá z viac ako 3 miest, bude zapojenie ešte komplikovanejšie. Pretože ak sa vám nechce káblovať, môžete využiť jednoduchšiu alternatívu - napríklad schodiskový automat, senzor pohybu a pod.

Zapojenie vypínača 5B (6+6)

Ide o rovnaký vypínač ako je typ č. 6, akurát dvojitý. Zapojenie vypínača 5b, nazývaného aj 6 + 6 alebo dvojitý striedavý prepínač, je teda podobné. Ovládať môžete 2 svietidlá, ku každému natiahnete samostatný prívod CYKY-J 3×1,5. Alebo môžete ovládať 2 časti jedného svietidla (napr. lustra).

Riešenie problémov s LED osvetlením

Medzi problémy, ktoré môžu nastať po modernizácii elektrickej inštalácie, napríklad po výmene obyčajných žiaroviek za LED žiarovky, patrí určite preblikovanie. LED žiarovky preblikujú, aj keď je zhasnuté. Je to bežný jav, kde sa na kábloch v spoločných káblových zväzkoch indukuje napätie z iných káblov, a to aj keď je zhasnuté. Týmto napätím sa nabíjajú kondenzátory v spínaných zdrojoch úsporných svietidiel. U obyčajných žiaroviek tento problém neexistoval, pretože na rozsvietenie žiarovky je potrebný niekoľkonásobne väčší prúd. Celý problém ešte zhoršuje použitie dútnaviek alebo LEDiek ako orientačného osvetlenia.

Odstrániť tento jav je väčšinou pomerne jednoduché. Avšak nie vždy sa to podarí. Priamo ABB vyrába na tento účel tzv. Kompenzátor, ktorý sa zapojí paralelne k svietidlu, ostatní výrobcovia majú v ponuke často niečo podobné. Kompenzátor funguje tak, že napätie, ktorým by sa nabíjali kondenzátory v zdroji, zvedie proti nule.

Ak je jedným vypínačom zapínaných viac svetiel (napr. chodba), je možné do jedného svietidla umiestniť obyčajnú žiarovku (napríklad 20W), ktorá prebytočné napätie odstráni. Jedná sa o RC člen, teda sériové, alebo paralelné zapojenie kondenzátora a rezistora. Ja väčšinou používam obyčajný RC člen 100 nF, 120 kOhm. Jeho cena je okolo 1€. Niekedy stačí zapojiť jeden, prípadne dva kúsky paralelne ku svietidlu. Teda napr. priamo na svorkovnicu svetla, kde má byť zdroj s LED.

Upozornenie

Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
