Správne kotvenie odvetranej fasády: Komplexný sprievodca od návrhu po realizáciu

Odvětrávaná fasáda představuje moderní a efektivní řešení pro zlepšení energetické účinnosti budov, ochranu konstrukce a prodloužení její životnosti. V súčasnosti sú odvetrané fasády čoraz populárnejším riešením, a to nielen v priemyselných a administratívnych budovách, ale aj v rodinných domoch. Pojem odvetraná fasáda je zaužívaný pre systémové fasády budov s predsadeným fasádnym plášťom, ktorý je od murovanej vonkajšej obvodovej steny stavby oddelený vzduchovou medzerou.

Realizácia odvetranej fasády nie je len zavesenie obkladu na stenu. Ide o premyslený proces, ktorý začína často už pri návrhu stavby a končí až montážou posledného panelu. Správna montáž odvetranej fasády je kľúčová pre jej funkčnosť a dlhú životnosť. Aj realizácia drevenej fasády svojpomocne môže znieť náročne, ale s dobrým plánovaním, správnymi materiálmi a vedomosťami o skladbe drevenej fasády to zvládnete aj bez profesionálnej firmy.

Čo je odvetraná fasáda a prečo je taká obľúbená?

Odvetraná fasáda je moderný fasádny systém, ktorý pozostáva z dvoch hlavných vrstiev - nosnej konštrukcie a vonkajšieho obkladu. Medzi týmito vrstvami sa nachádza vetracia medzera, ktorá slúži na odvádzanie vlhkosti a zabezpečenie optimálnej tepelnej regulácie. Tento typ fasády umožňuje prirodzené prúdenie vzduchu medzi izoláciou a obkladom, čím dochádza k efektívnemu odvádzaniu vlhkosti a zaisteniu dlhodobej ochrany stavebnej konštrukcie. Jednou z kľúčových vlastností odvetranej fasády je ventilácia.

Hlavné výhody odvetraných fasád

• Vysoká energetická účinnosť: Vďaka vrstve tepelnej izolácie dochádza k výraznému zníženiu tepelných strát. Vďaka vetracej medzere odvetrané fasády minimalizujú prehrievanie a ochladzovanie stien, čím znižujú spotrebu energie potrebnej na vykurovanie alebo chladenie interiéru.
• Ochrana konštrukcie: Vzduchová medzera zabraňuje kondenzácii vlhkosti a tým chráni nosnú konštrukciu pred degradáciou. Odvetraná fasáda dokáže efektívne odviesť vlhkosť z konštrukcie budovy, čo má pozitívny vplyv na zdravosť muriva (murivo nenapádajú huby a plesne).
• Dlhá životnosť: Kvalitná montáž a materiály zaisťujú životnosť cez 50 rokov. Odvetrané fasády sú navrhnuté tak, aby vydržali desaťročia.
• Estetická variabilita: Široká škála obkladových materiálov umožňuje individuálne architektonické riešenie. Prírodné drevo dodáva domu teplý charakter a umožňuje vytvoriť rôzne vizuálne efekty. Od klasického tatranského profilu až po moderné rhombusové obklady - každý typ zmení charakter a architektonický štýl domu.
• Minimálna potreba údržby: Jednotlivé časti systému možno ľahko demontovať a vymeniť.
• Tepelná stabilita: Dokonca ani veľké rozdiely v letných a zimných teplotách nemajú vplyv na správne odvetranú fasádu. V letnom období zabezpečujú zníženie nákladov na klimatizáciu priestorov a odstránenie prehrievania obvodových stien.
• Ekologické aspekty: Zodpovední výrobcovia používajú na výrobu drevo z obnoviteľných zdrojov a ich výroba má nízky dopad na životné prostredie.
• Požiarna bezpečnosť: Odvetraná fasáda z kvalitného hliníka AVG ALU EASY má triedu reakcie na oheň A1, čo výrazne zvyšuje bezpečnosť budovy.

Možné riziká a nevýhody

• Vyššie obstarávacie náklady: Oproti klasickému zatepleniu je investícia vyššia, avšak návratná vďaka úsporám energií.
• Nutnosť odbornej montáže: Nesprávna inštalácia môže spôsobiť tepelné mosty alebo zatekanie vody. Nekvalita, nedodržiavanie technologických postupov a improvizácia môžu viesť k poriadnej katastrofe.
• Vyššie nároky na projektovú prípravu: Systém vyžaduje presné plánovanie a koordináciu jednotlivých vrstiev.

Kľúčové komponenty odvetranej fasády a ich správne kotvenie

Montáž odvetranej fasády je komplexný proces, ktorý si vyžaduje precíznu prácu s každou vrstvou systému. Níže uvádzame podrobný postup a dôležité detaily kotvenia.

1. Príprava podkladu a steny

Všetko sa začína poriadnou analýzou stavu stavby - zistením typu muriva, stavu izolácie a požiadaviek investora. Najprv je potrebné pripraviť pevný a rovný podklad, ktorý je základom celého systému. Je nutné vykonať dôkladnú kontrolu existujúceho stavu obvodových stien. Povrch musí byť rovný, suchý a bez trhlín. Nerovnosti alebo praskliny môžu spôsobiť deformácie obkladu a hromadenie vlhkosti. V prípade potreby sa vykonávajú stavebné úpravy - oprava omietok, vyrovnanie povrchu alebo odstránenie starých náterov. Dôležité je tiež skontrolovať nosnosť stien, pretože systém odvetranej fasády prináša dodatočné zaťaženie.

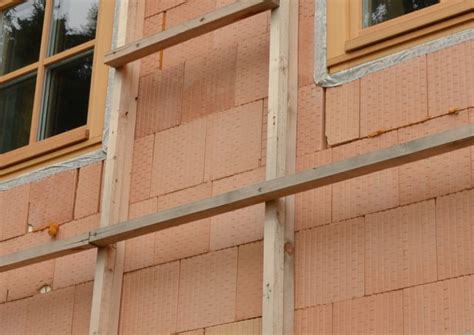

2. Nosný rošt a podkonštrukcia

Nosný rošt je základom pre montáž obkladu. Podkonštrukcia odvetranej fasády pozostáva z konštrukčných prvkov, ktoré zabezpečujú spoľahlivé uchytenie fasádneho obkladu, primeranú nosnosť a vytvorenie medzery pre cirkuláciu vzduchu. Podkonštrukcia sa skladá typicky z konzol a roštu. Konzoly zabezpečujú potrebný odstup dosiek od fasády pre účely potrebnej hrúbky zateplenia.

Najprv sa do podkladu (murivo) kotvia hmoždinky a skrutky, ktoré nesú konzoly pre podkonštrukciu. Pega kotvy, ktoré sú nosnými úchytkami celej fasády, kladieme vo vertikálnej aj horizontálnej vzdialenosti od seba maximálne do 600 mm. Na odstránenie bodových tepelných mostov pod kotvy vkladáme thermoStop podložky.

Potom nasleduje montáž nosných profilov - najčastejšie z hliníka alebo ocele, ale môže sa použiť aj drevený rošt. Najčastejšie sa vyrábajú z hliníka, pozinkovanej ocele alebo nerezovej ocele, pretože tieto materiály ponúkajú vysokú pevnosť, odolnosť voči korózii a dlhú životnosť. T profily sa uchytávajú pomocou samovrtných skrutiek do Pega kotiev tam, kde budú na fasáde špáry, kde sa stretávajú obkladové dosky. Na Pega kotvy umiestnené medzi tzv. "špárovými kotvami" sa uchytávajú L profily. Vďaka špeciálnemu peru na Pega kotve je možné rektifikovať a vyrovnať všetky L a T profily do roviny, aby sa obkladový materiál lepšie uchytával.

Rozostupy hranolov sa odvíjajú od hrúbky obkladovej dosky, pričom štandardný rozostup býva vo väčšine prípadov 600 mm. Orientácia vrchného obkladu vplýva na skladbu podkladového roštu. Zatiaľ kým klasický - horizontálny obklad potrebuje jednoduchý vertikálny rošt, tak vertikálny obklad potrebuje vertikálny aj horizontálny rošt.

3. Tepelná izolácia a difúzna fólia

Po príprave steny nasleduje montáž tepelnej izolácie. Medzerový priestor sa vyplní tepelnou izoláciou, z minerálnej vlny, ktorá je známa svojimi výbornými tepelnoizolačnými, akustickými a protipožiarnymi vlastnosťami. Ďalšou výhodou minerálnej vlny je jej nehorľavosť, čo výrazne zvyšuje bezpečnosť budovy. Ideálna je minerálna vlna alebo drevovláknitá doska, ktoré vedia pracovať s vlhkosťou. Skelet sa zateplil fasádnou tepelnou izoláciou z minerálnej vlny s hrúbkou 200 až 300 mm (v závislosti od miesta použitia).

Izolácia by mala byť vždy o niečo širšia ako je samotný rošt, zvyčajne o cca 1 cm širšia. V prípade dodatočného kotvenia pevnejších dosiek stačí o 0,5 cm väčšia. Takto správne vložená doska sa v rošte roztiahne a izoláciu nie je nutné lepiť k stene, prípadne sa kotví. Zatepľovanie objektu realizujeme suchým spôsobom, kladením a prikotvením izolantu špeciálnymi tŕňmi s veľkoformátovými taniermi (4ks/m2). Vo zvislom a niekedy aj vo vodorovnom rošte je nutné dosky tepelnej izolácie kotviť.

Dôležitou súčasťou odvetranej fasády je aj fasádna membrána, ktorá chráni izoláciu a konštrukciu pred vonkajšími vplyvmi, ako sú vietor, vlhkosť a UV žiarenie. Použitie difúznych fólií na tepelnú izoláciu je odporúčané pri prevetraných stenách, kde vrchný plášť fasády nie je celistvý a hrozí zafúkanie vody či snehu do priestoru vetranej medzery.

Pre debnené (plné) fasádne obklady sa používa Kontaktná difúzna fólia KONTAKTFOL. Pre otvorené fasádne obklady je naopak nutná odolnejšia fólia s ochranou proti UV žiareniu, napríklad Kontaktná difúzna fólia TYVEK UV FACADE s gramážou 195 g/m2, ktorá poskytuje až 50-ročnú ochranu. Izolácie Isover FASSIL NT a Isover SUPER-VENT PLUS už majú integrovaný jednostranný polep, ktorý slúži na spevnenie povrchu a zvýšenie odporu proti prenikaniu prúdiaceho chladného vzduchu. Vodotesná vrstva špeciálnej textílie a dlhodobá UV odolnosť zabezpečujú spoľahlivú ochranu tepelnej izolácie z vonkajšej strany. Hodnota Sd len 0,02 m umožňuje odparenie prípadnej vlhkosti z konštrukcie. Po dôkladnom uchytení tepelnej izolácie na steny objektu sa táto izolácia prekryje paropriepustnou fóliou a prelepí špeciálnou páskou.

4. Vetraná medzera

Vytvorenie vzduchovej medzery je nevyhnutné. Medzi izoláciou a obkladom musí byť ponechaná vzduchová medzera o šírke minimálne 20 mm, odporúčané sú ale 40 mm. Táto medzera umožňuje prúdenie vzduchu a odvádzanie vlhkosti. V ventilačnej medzere dochádza k zrýchleniu prúdenia vzduchu (komínový efekt), čoho následkom je vytvorenie mikroklímy a cirkulácie. Prúdenie vzduchu musí byť zaistené ako v dolnej, tak hornej časti fasády pomocou ventilačných mriežok alebo perforovaných profilov. Dôležitou súčasťou vetranej medzery sú tiež inštalácie ochrannej mriežky pri nasávacom a výstupnom otvore.

5. Montáž vrchného obkladu

Výber profilov a materiálu ovplyvňuje estetiku, funkčnosť aj životnosť fasády. Pri výbere by ste sa nemali riadiť iba podľa toho, čo sa vám páči, ale mali by ste vziať do úvahy oblasť, kde sa vaša stavba nachádza. Na Slovensku je väčšina územia klimaticky priaznivá, takže sa v tomto smere nemusíte nijako obmedzovať.

Montáž vrchného obkladu prebieha pomocou skrutiek, nitov, lepiaceho systému alebo špeciálnych úchytiek pre neviditeľný spôsob montáže. Pri montáži drevených obkladov dbajte na použitie kotviaceho materiálu iba z nerezovej ocele, aby ste zabránili škvrnám po korózii.

Typy kotviacich prvkov pre drevené obklady

Ak nemáte vopred naformátovaný obkladový materiál z výroby, materiál sa formátuje okružnou pílou so špeciálnym kotúčom pre daný materiál obkladu a pomocnou lištou.

6. Povrchová úprava a údržba (pre drevené fasády)

Po ukončení montáže je vhodné čo najskôr ošetriť fasádny obklad vhodným ochranným náterom. Veľmi obľúbený je olej na drevo, ktorý dokáže drevené povrchy krásne rozžiariť. Moderné tenkovrstvé lazúry naopak ponúkajú dlhoročnú ochranu dreva s nízkou frekvenciou údržby (napríklad 1x za 5 rokov).

Nami preferovaný náter na drevo OWATROL AQUATHERM predstavuje optimálny kompromis medzi frekvenciou a náročnosťou údržby. Je to kvalitný pigmentovaný náter na vodnej báze s UV ochranou. Preniká hlboko do pórov dreva, ktoré vyživuje, stabilizuje a zároveň ho ponecháva difúzne otvorené. Údržba náteru prebieha v intervale podľa potreby zákazníka (približne 1x za dva roky). Veľkou výhodou je, že nový náter sa nanáša priamo na pôvodnú vyprchanú vrstvu, bez potreby prebrusovania. Pred novým náterom stačí drevený obklad len opláchnuť čistou vodou.

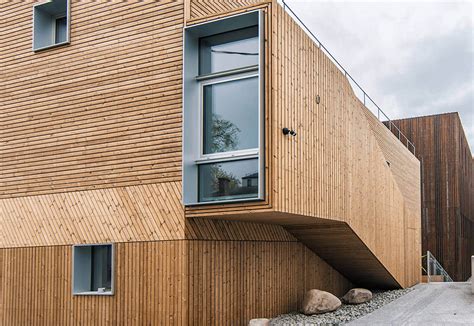

Fasádny obklad z dreva ThermoWood® môžete v exteriéri ponechať aj bez povrchovej úpravy, ak bola správne vykonaná jeho montáž. Fasádu stačí čistiť mäkkou kefou a vodou, prípadne jemným čistiacim prostriedkom.

Materiály pre odvetrané fasády a ich vlastnosti

Výber obkladového materiálu je rozsiahly - HPL, vláknocement, kompozit, drevo, keramika, kameň, kovové kazety. Každý materiál má svoje špecifické vlastnosti a estetiku.

Drevené obklady

V posledných rokoch sa drevená fasáda stala obľúbeným riešením pre majiteľov domov, ktorí chcú kombinovať krásu, funkčnosť a trvácnosť. Výberom kvalitného dreva ThermoWood® minimalizujete nevýhody drevených fasád, ako je častá údržba a rýchle zvetrávanie, či deformácie obkladu.

• ThermoWood®: Pri tepelnom procese dochádza k odstráneniu všetkej živice, vylúhovateľných biologických látok a hlavne k rozkladu celulózy, lignínu a hemicelulózy (reťazcov cukrov). Vzhľadom na to, že v termo dreve tieto zložky chýbajú, niekedy je nazývané ako „mŕtve“ drevo. Tiež v ňom dochádza k zlepšeniu tepelne izolačných vlastností a zníženiu tepelnej vodivosti dreva zhruba o 20 - 25 %. Ekologickou alternatívou je nosný rošt z tepelne ošetreného dreva ThermoWood®, ktoré nie je potrebné chemicky impregnovať, pretože ochranu dreva už zabezpečuje tepelná úprava.
• KVH drevo: KVH je masívne konštrukčné drevo používané hlavne v exteriérových aplikáciách tam, kde ide o vyššiu kvalitu konštrukčného dreva - rozmerovú stálosť, ochranu voči drevokaznému hmyzu bez potreby náterov a vyššiu estetiku. KVH je skratka z nemeckého KonstruktionVollHolz.

Typickým príkladom kombinovateľných fasádnych obkladov je kolekcia Panel Systém Family, kde obklady do seba perfektne zapadajú, takže si pomocou nich môžete vytvoriť vlastný a unikátny dizajn fasádneho obkladu.

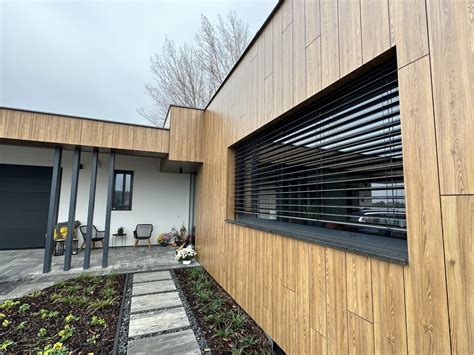

Hliníkové obklady

Hliník je materiálom 21. storočia, charakterizuje ho najmä pevnosť, nízka hmotnosť, vysoká odolnosť voči vplyvom vonkajšieho prostredia a extrémne dlhá životnosť. Väčšina investorov, architektov a projektantov sa rozhodne pre odvetranú fasádu z hliníka. Hliníkové odvetrané fasády AVG tvoria vonkajšie modulárne kazety rôznych foriem, tvarov a rozmerov, ktoré sú upevnené na pomocnú hliníkovú konštrukciu (podkonštrukciu).

Fasádne hliníkové kazety AVG je možné klásť vertikálne, horizontálne, kombinovaným spôsobom, nepravidelne alebo aj priestorovým kladením. AVG GROUP ponúka rozmery fasádnych kaziet takmer bez obmedzenia, šírka hliníkovej kazety môže byť od 100 mm do 1500 mm a dĺžka od 100 mm do 4000 mm. Štandardná hĺbka kazety je od 30 do 40 mm.

Hliníkové kazetové fasády AVG ALU EASY sú tvorené plechmi hliníkových zliatin hrúbky 1,40 mm až 3,00 mm. Majú nízku hmotnosť, vysokú odolnosť voči poveternostným vplyvom a hlavnou výhodou systému AVG ALU EASY je požiarna odolnosť, trieda reakcie na oheň A1.

Keramické a HPL obklady

• Keramické desky: Vyznačujú sa vysokou odolnosťou a estetickým vzhľadom. Na nosný rošt sa namontujú špeciálne úchytky, na ktoré sa následne ako lego vkladá keramický obklad. Ide o jednu z najjednoduchších montáží tohto typu fasád. Obkladový materiál čisto z prírodného materiálu, jedna z najodolnejších fasád na trhu, materiál z pálenej hliny (kamenina) s povrchovou úpravou Glass.
• HPL desky: Ponúkajú odolnosť voči UV žiareniu a vlhkosti. Obkladové dosky hrúbky 4 mm sa na nosný rošt lepia pomocou vysokopevnostného lepiaceho systému alebo nitujú pomocou nitov vo farbe obkladových dosiek. Vďaka širokej škále farebností obkladových dosiek je taktiež veľmi vyhľadávaná.

Detailné riešenia kotvenia a inštalácie

Moderná odvetraná fasáda nie je len o peknom vzhľade - je to výsledok precízneho plánovania, technického navrhnutia, kvalitnej výroby a odbornej realizácie. Hliníkové fasádne prvky sú výrobky, vyrobené na strojárenských CNC obrábacích centrách. Kvalitná výroba a odborná montáž si vyžaduje vypracovanie veľmi kvalitnej výrobnej dokumentácie, stavebných a konštrukčných detailov, ako aj montážnej dokumentácie.

Jednou z hlavných výziev pri realizácii odvetranej fasády je prechod fasádnych profilov na presklené časti budovy. Presné detaily jedinečnej a kvalitnej hliníkovej fasády AVG tvoria presné rohy, ostenia, nadpražia, nárožia a prepojenia fasády na iné konštrukcie.

Detail pod parapetom hliníkového okna sa zabezpečil pomocou štruktúrovanej rohože, ktorá sa kladie nopovou štruktúrou vždy hore. Štruktúrovaná rohož s difúznou fóliou zaisťuje neustály pohyb vzduchu na rubovej strane plechových pásov. Nopová štruktúra z tenkých vláken spoľahlivo odvádza vlhkosť, plech je uložený mäkko a voda sa nezdržiava pod plechom.

Realizácia svojpomocne a zodpovednosť

Môžete si zhotoviť funkčný a estetický fasádny obklad aj svojpomocne. Existujú systémy "Urob si sám", ktoré šetria financie za montáž a ponúkajú návody na montáž, vrátane účasti šéfmontéra pri rozmeraní nosného roštu zadarmo pri objednaní materiálu.

Za výber celkovej materiálovej skladby odvetraných fasád, vrátane všetkých ich charakteristických technických vlastností a požiarno-bezpečnostných vlastností, zodpovedajú architekti, projektanti alebo architektonicko-projekčné kancelárie. Dodržaním všetkých postupov vie výrobca a dodávateľ zaručiť úspech realizácie, očakávaný výsledok, bezproblémové dlhodobé užívateľské vlastnosti a dlhú životnosť moderných systémových riešení.
