Spojovací materiál a zakotvenie na zateplených fasádach: Ako vybrať správne riešenie

Trvácne zateplenie domu si vyžaduje nielen kvalitné izolačné materiály, ale aj príslušenstvo, ktoré je zárukou stability a dlhej životnosti celého systému. Správne zakotvenie prvkov na zateplenej fasáde je kľúčové pre jej funkčnosť, estetiku a predovšetkým pre udržanie energetickej efektívnosti budovy. Bez ohľadu na to, či potrebujete upevniť ľahké svietidlo, bezpečnostnú kameru, odkvapový systém alebo samotné izolačné dosky, výber vhodného spojovacieho materiálu je rozhodujúci.

Jedným z najväčších problémov pri kotvení na zateplených fasádach je riziko vzniku tepelných mostov. Tepelný most je miesto, kde dochádza k zvýšenému úniku tepla, čo znižuje izolačné vlastnosti fasády a môže viesť ku kondenzácii vlhkosti. Moderný spojovací materiál je navrhnutý tak, aby tomuto problému predchádzal a zabezpečil, že vaša fasáda zostane tepelne homogénna.

Profesionálne riešenia pre montáž na zateplené fasády

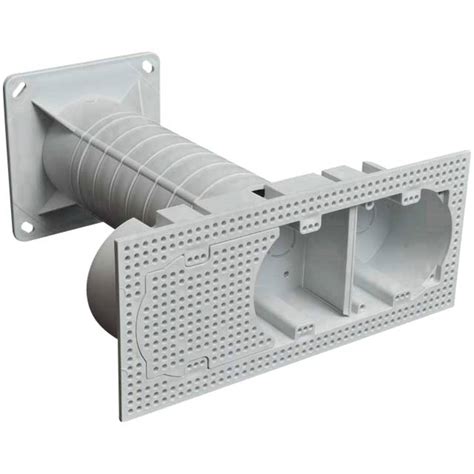

Montážna doska Kopos MDZ KB: Inteligentné kotvenie pre elektrické zariadenia

Ak potrebujete na zateplený dom pripevniť vonkajšie svetlo, kameru alebo pohybový senzor, obyčajné priskrutkovanie do polystyrénu nebude držať. Ak použijete dlhé skrutky až do muriva, s veľkou pravdepodobnosťou vytvoríte tepelný most. Profesionálna montážna doska Kopos MDZ KB je určená na inštaláciu elektrických zariadení (svietidlá, pohybové senzory, kamery) na zateplené fasády budov a tento problém rieši.

MDZ sa kotví do steny pod izoláciou a na povrch "vynesie" rovnú montážnu plochu, ktorá je tepelne odizolovaná. Model Kopos MDZ KB eliminuje tepelné mosty a je vhodný pre hrúbku izolácie od 50 do 200 mm. Plocha dosky je 120 x 120 mm, čo poskytuje dostatok priestoru pre základne väčšiny svietidiel a kamier.

Kľúčové vlastnosti montážnej dosky Kopos MDZ KB:

• Eliminácia tepelných mostov: Zabraňuje úniku tepla a kondenzácii vlhkosti pod prístrojmi.
• Veľká montážna plocha: Doska s rozmerom 120 x 120 mm.
• Modularita: Dosky MDZ je možné spájať do väčších celkov (napr. pre dlhé svietidlá alebo skupinu prístrojov).
• Nastaviteľná hĺbka: Pre izolácie od 50 do 200 mm (tubus sa zreže na mieru). Pre hrubšie izolácie (až do 300 mm) existuje verzia MDZ 300 s dlhším tubusom.
• Nosnosť 4 kg: Dostatočná pre bežné exteriérové prvky (napríklad svetlá, kamery, pohybové senzory). Pre ťažšie predmety (satelity, markízy) toto riešenie nie je vhodné.
• Kompletné balenie: Súčasťou balenia (KB) je všetko potrebné: nosný tubus, doska, izolácia tubusu, hmoždinky a skrutky.
• Univerzálnosť: Dá sa použiť aj do minerálnej vaty, je vhodná pre všetky typy kontaktných zatepľovacích systémov (polystyrén aj vata).

Použitie v praxi zahŕňa vonkajšie osvetlenie (nástenné lampy, reflektory), bezpečnostné prvky (kamery, pohybové senzory PIR, sirény alarmov) a iné ľahšie prvky ako teplomery či snímače. Ak potrebujete namontovať väčšie zariadenie, môžete spojiť dve alebo štyri dosky MDZ dohromady a vytvoriť tak plochu napr. 240x120 mm alebo 240x240 mm.

Montážny postup pre Kopos MDZ KB:

1. Ukotvenie nosiča tubusu hmoždinkami do muriva.
2. Pretiahnutie kábla a inštalácia izolácie (polystyrénové dosky fasády).
3. Zrezanie tubusu na úroveň fasády a vloženie vnútornej izolácie.
4. Priskrutkovanie finálnej dosky (120x120 mm) a následná montáž svietidla/kamery do tejto dosky pomocou vrutov (sú súčasťou).

Najčastejšie chyby pri montáži MDZ:

• Kotvenie ťažkých predmetov len do polystyrénu bez použitia MDZ - hrozí vytrhnutie a poškodenie fasády.
• Nevloženie tepelnej izolácie do vnútra tubusu - vznikne "komín", ktorým prúdi studený vzduch.

Kedy je to správna voľba? Ak potrebujete na fasádu namontovať čokoľvek, čo sa skrutkuje na povrch, a zatepľujete hrúbkou 50-200 mm.

Rozdiel medzi MDZ a KEZ je v ich funkcii: kým krabica KEZ slúži na "zapustené" zásuvky a vypínače, MDZ je plná doska pre montáž zariadení na povrch.

Technické parametre montážnej dosky Kopos MDZ KB:

Špirálové hmoždinky: Elegantné riešenie pre ľahké a stredné zaťaženie

Pri montáži odkvapového systému je jedným z kľúčových krokov správne kotvenie objímok zvodových rúr do fasády budovy. Tradičnou metódou je kotvenie objímok pomocou tŕňov, ktoré prechádzajú cez izoláciu až do muriva fasády. Táto metóda poskytuje vysokú pevnosť, avšak nevýhodou je vznik tepelného mostu, ktorý môže znižovať energetickú efektívnosť budovy.

Pre tých, ktorí hľadajú energeticky úspornejšie riešenie, sú ideálnou voľbou špirálové hmoždinky. Špirálová hmoždinka umožňuje kotvenie objímky priamo do tepelnej izolácie, čím sa eliminuje potreba prenikania cez izoláciu až do muriva a nevzniká tak tepelný most. Montáž špirálovej hmoždinky je jednoduchá a rýchla, stačí ju aplikovať pomocou štandardne dostupného náradia.

Špirálové hmoždinky sú ideálnym riešením pre budovy s hrubou vrstvou zateplenia, vyššou ako 100 mm, a sú určené na upevnenie ľahkých predmetov na zateplenú fasádu s omietkou. Vonkajšia špirála hmoždinky sa zareže do izolantu a vytvorí spoľahlivý tvarový zámok. Priložená biela krytka zabraňuje prenikaniu vlhkosti.

Príklady špirálových hmoždiniek:

• FISCHER M10 FID-R: Používa sa špeciálne na upevnenie dažďových zvodov a iných predmetov na vonkajších kontaktných fasádach (ETICS) bez vytvárania tepelných mostov.
• Fischer FID II: Plastová hmoždinka ideálna k upevneniu ľahkých predmetov na zateplenú fasádu s omietkou. Jej ostrá špička sa zakusne do omietky hneď a presne.
• Fischer FID II Plus: Táto hmoždinka je upravená tak, aby preniesla vyššie zaťaženie bez potreby kotvenia do nosnej steny. Nosnosť hmoždinky je možné zvýšiť použitím spevňujúcej chemickej zložky, ktorá sa aplikuje do izolantu okolo hmoždinky.
• Izolačné hmoždinky CELO: Tieto hmoždinky "Made in Germany" sa dajú namontovať v priebehu niekoľkých sekúnd, pretože ostrý hrot sa prevŕta priamo cez omietku bez potreby predvŕtania. Sú vyrobené z kvalitného nylonu odolného voči starnutiu a poveternostným vplyvom, zabraňujú vzniku tepelného mosta a mnohé z nich chránia fasádu pred vnikaním vlhkosti a vlhka pomocou tesniaceho krúžku.

Pri výbere medzi tradičnými tŕňmi a špirálovými hmoždinkami by sa mali zohľadniť špecifiká konkrétnej stavby, hrúbka tepelnej izolácie a požiadavky na energetickú efektívnosť. Správny výber možností kotvenia odkvapového systému zabezpečí jeho funkčnosť, stabilitu a dlhú životnosť.

Kotvenie samotnej tepelnej izolácie: Tanierové hmoždinky a príslušenstvo

Základom každého kontaktného zatepľovacieho systému (ETICS) je spoľahlivé upevnenie izolačných dosiek k nosnému murivu. Na tento účel sa používajú rôzne typy tanierových hmoždiniek, ktoré zabezpečujú mechanické ukotvenie izolácie a zároveň minimalizujú vplyv na tepelnoizolačné vlastnosti fasády.

Príslušenstvo potrebné k zatepleniu polystyrénom alebo minerálnou vatou zahŕňa okrem samotných hmoždiniek aj zatepľovaciu armovaciu sieťku, ktorá sa vkladá do lepidla na povrchu izolácie, a hliníkovú soklovú lištu s odkvapom, ktorá slúži ako zakladací profil a ochrana spodnej hrany zateplenia.

Typy tanierových hmoždiniek:

• Tanierové hmoždinky s nylonovým rozperným tŕňom: Napríklad s priemerom 10mm alebo 8mm, vhodné pre ľahšie materiály a menej náročné aplikácie.
• Tanierové hmoždinky s kovovým tŕňom: Ako je Zatepľovacia tanierová hmoždinka Wkret Met LMX 10 alebo Kl-N 10, ktoré ponúkajú vyššiu pevnosť a sú vhodné pre ťažšie izolačné dosky alebo miesta s vyšším zaťažením.
• Tanierové hmoždinky s predĺženou zónou rozpierania a oceľovým tŕňom: Pre náročnejšie podklady a požiadavky na pevnosť.
• Univerzálne tanierové hmoždinky EJOT s oceľovou skrutkou: Poskytujú spoľahlivé upevnenie.
• Fasádne hmoždinky Bravoll PHT-X 8 (plastový tŕň), PHT-SX 8 (plastový šrób), PHT-KZ 8 (kovový tŕň), PHT-S 8 (kovový šrób): Tieto varianty sú navrhnuté špeciálne pre upevnenie tepelne izolačných dosiek v ETICS.
• Kl 10 tanierová hmoždinka s plastovým tŕňom: Ďalší typ pre upevnenie tepelno-izolačných dosiek v ETICS.
• TFIX-P 8 (plastový tŕň), TFIX-M 8 (kovový tŕň), TFIX-S 8 (kovový šrób): Moderné tanierové hmoždinky pre rôzne potreby upevnenia izolačných dosiek.
• Fasádna hmoždina drive W 6 (kovová skrutka do dreva) a eco drive S (predmontovaný kovový šrób): Vhodné pre špecifické podklady a izolačné materiály, často s MW alebo EPS zátkami.

Súčasťou systému sú aj okapnicové lišty ako LE-V a LE-G, ktoré zabezpečujú dilatujúci spoj medzi zakladacou lištou a omietkou, a to vrátane sklovláknitej výstužnej tkaniny.

Prevencia tepelných mostov a ochrana fasády

Kľúčovým aspektom pri výbere spojovacieho materiálu pre zateplenie je zabrániť korózii a studeným mostom. Moderné izolačné hmoždinky, ako sú tie od CELO, sú navrhnuté tak, aby vaša izolácia zostala neporušená. Sú vyrobené z kvalitného nylonu odolného voči starnutiu a poveternostným vplyvom. Mnohé z týchto izolačných zátok zároveň účinne chránia fasádu pred vnikaním vlhkosti a vlhka pomocou tesniaceho krúžku, čím predlžujú životnosť celého zatepľovacieho systému.

Okrem upevnenia ľahkých a stredných bremien existujú aj špeciálne riešenia pre ťažšie zaťaženie. Tepelné upevňovacie prvky CELO poskytujú pevnú stabilitu pri montáži ťažkých markíz, dažďových zvodov, pripojovacích profilov na stenu, poštových schránok a mnohých ďalších dodatočne namontovaných predmetov na vonkajšiu izoláciu. Používajú sa aj dištančné montážne systémy pre duté tehly, ktoré sú silné, rýchle a zabezpečujú inštaláciu bez tepelného mostu.

Pre upevnenie stredne ťažkých bremien sú dostupné cenovo výhodné upevňovacie systémy s certifikáciou ETA, ktoré zaručujú kvalitu a spoľahlivosť. Špeciálne izolačné skrutky zo zinkového odliatku alebo so zapustenou hlavou sú určené na priame upevnenie do drevovláknitých dosiek a okrajových izolačných materiálov, čím sa zabezpečí pevné a tepelne optimalizované kotvenie.
