Moderná Plochá Strecha: Atika ako Kľúč k Spoľahlivému Odvodneniu a Ochrane

Plochá strecha sa stáva definíciou modernej architektúry. Ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie. Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k hromadeniu veľkého množstva vody na ploche strechy, čo vedie k nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu. V tomto článku sa zameriame na jedno z najelegantnejších riešení tohto problému, ktorým je odvodnenie plochej strechy cez atiku, a detailne preskúmame jej konštrukciu, oplechovanie a dôležitosť správneho kotvenia.

Čo je Atika a aký má význam?

Atika je vyvýšený okraj alebo múrik, ktorý obklopuje plochú strechu. Slúži ako estetická konštrukcia stavby a zároveň je najmä funkčný prvok, ktorý pomáha chrániť strechu pred vetrom a smerovať vodu k odtokovým bodom. Odvodnenie cez atiku funguje tak, že voda zo strechy sa smeruje na určité miesta, kde môže bezpečne odtekať. Tento proces je podporený miernym sklonom strechy smerom k odtokovým bodom.

Funkcie atiky:

• Estetika: Atika môže zlepšiť vzhľad budovy tým, že skryje strešné systémy a vytvára čisté línie. Táto úprava pomáha harmonicky zapadnúť do celkového dizajnu budovy a zároveň minimalizuje viditeľnosť nečistôt či škvŕn. Zabezpečuje, že zostane skryté to, čo má zostať skryté - klimatizácia, antény, komíny, ventilačné či odvodňovacie systémy.
• Ochrana: Chráni strechu pred vetrom a smeruje vodu k odtokovým bodom. Atika tiež vytvára prirodzenú bariéru na okraji strechy, čím zvyšuje bezpečnosť pri údržbe alebo opravách. Zabraňuje zosuvu snehu alebo ľadu zo strechy, vďaka čomu chráni fasádu a minimalizuje riziko zranenia osôb pohybujúcich sa v okolí budovy. Okrem toho pomáha zamedziť odfúknutiu ľahkých predmetov, ako sú nástroje či konštrukčné prvky, pri silnom vetre.

Výzvy Plochéj Strechy a Princípy Odvodnenia

Na rozdiel od šikmých striech, kde voda prirodzene a rýchlo steká, ploché strechy disponujú len minimálnym spádom. Tento spád, hoci malý, je precízne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda. Je dôležité si uvedomiť, že už jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg. Toto nadmerné zaťaženie môže vážne ohroziť statiku celej budovy.

Typy Systémov Odvodnenia Plochéj Strechy

Existuje niekoľko základných prístupov k odvedeniu vody z povrchu plochej strechy. Každý má svoje špecifiká a je vhodný pre iný typ stavby.

1. Vnútorné vpuste: Pri tomto riešení je strecha spádovaná smerom k vpustom umiestneným v ploche strechy. Voda je následne odvádzaná zvodovým potrubím, ktoré je vedené cez konštrukciu budovy až do kanalizácie. Hoci ide o funkčné riešenie, prináša so sebou riziká. V prípade upchatia vpustu lístím či inými nečistotami hrozí vytvorenie nechceného „bazéna“ na streche. Studená voda zo strechy prechádzajúca interiérom môže spôsobiť kondenzáciu na povrchu potrubia, čo môže viesť k problémom s vlhkosťou v interiéri. Preto sa na vnútorné vpuste často odporúča osadiť aj elektrické rozmrazovanie, aby sa predišlo zamrznutiu vtoku.
2. Odvodnenie cez atiku (chrliče): Toto riešenie je často považované za bezpečnejšie a z praktického hľadiska aj jednoduchšie na údržbu. Voda je zo strechy odvedená cez špeciálne prestupy (chrliče) v atike a následne je zvedená po fasáde budovy pomocou zvodového potrubia. V prípade poškodenia zvodu je riziko zatečenia do interiéru minimálne, voda odtečie po fasáde.
3. Kombinované riešenie s klasickým odkvapovým žľabom: Ide o kombináciu predchádzajúcich systémov. Strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná. Toto riešenie eliminuje riziko upchatia vnútorných vpustí alebo cez-atikových zvodov.
4. Spádovanie k otvorenej hrane strechy: Táto verzia, ktorá je osobne obľúbená u niektorých odborníkov, nie je vždy univerzálne použiteľná. Závisí od celkového tvarovania strechy a pôdorysu pod ňou. Používa sa podobný princíp ako pri prvom spomenutom riešení - atika po celom obvode strechy a vpuste smerujúce dole.

Konštrukcia a Realizácia Odvodnenia Cez Atiku

Základom každého funkčného odvodňovacieho systému je správne navrhnutý sklon strechy. Na plochej streche sa voda nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom, v tomto prípade k prestupom cez atiku.

Vytváranie spádu strechy

Tento sklon sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS). Tieto dielce sú už z výroby narezané do potrebného sklonu. Ich inštaláciou sa dosahujú dva ciele naraz: vytvorí sa plynulý spád pre bezproblémový odtok vody a zároveň sa strecha do určitej miery aj zateplí. Pri výbere materiálu na spádovanie je dôležité zvážiť jeho pevnosť a tepelnoizolačné vlastnosti.

Kľúčové prvky odvodňovacieho systému cez atiku

Keď je strecha správne vyspádovaná, nasleduje inštalácia jednotlivých prvkov, ktoré spolu tvoria kompletný a funkčný odvodňovací systém. Medzi kľúčové prvky odvodňovacieho systému cez atiku patria:

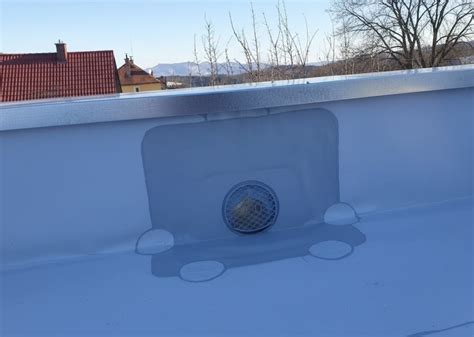

• Strešný chrlič: Zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Nejde o bežnú rúru, ale o špeciálne navrhnutú systémovú tvarovku, ktorá sa osádza v najnižších bodoch vyspádovanej strechy. Jeho úlohou je previesť vodu z povrchu strechy cez konštrukciu atiky na vonkajšiu fasádu budovy, kde sa napája na zberný kotlík alebo atikový adaptér, ktorý následne ústi do klasického zvodového potrubia. Inštaluje sa na miestach, kde sa plochá strecha napája na atikový múr.
• Poistný prepad: Z pohľadu bezpečnosti a dlhodobej spoľahlivosti strechy je rovnako dôležitý ako strešný chrlič. Ide o normatívnu požiadavku pre každú plochú strechu. Jeho funkcia je jednoduchá: v prípade, že sa hlavný odtok upchá, pri extrémnych prívalových dažďoch alebo inej nečakanej udalosti, poistný prepad zabezpečí odvedenie prebytočnej vody. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič.
• Zberný kotlík a zvody: Na vonkajšiu stranu atiky, kde ústi strešný chrlič, sa napája zberný kotlík. Jeho úlohou je zachytiť vodu vytekajúcu z chrliča a plynule ju nasmerovať do zvodového potrubia. Správne navrhnutý kotlík a zvodový systém chránia fasázu pred stekajúcou vodou, ktorá by mohla spôsobovať nielen viditeľné znečistenie, ale aj jej postupné poškodzovanie.
• Atikový adaptér: Prepojuje strešný chrlič s okrúhlymi alebo hranatými odkvapovými rúrami. Atikový adaptér je praktický a inovatívny prvok odvodňovacieho systému prechádzajúceho cez atiku, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry o priemere 110 mm s okrúhlymi alebo hranatými odkvapovými rúrami.

Hydroizolačné fólie a systémové profily

Srdcom celého systému je bezpochyby kvalitná hydroizolačná vrstva. Fólie sú ekonomickejším a čistejším riešením pre hydroizoláciu plochej strechy. Zvárajú sa k sebe teplovzdušnou pištoľou. Aj keď to na prvý pohľad vyzerá jednoducho, vyslovene sa neodporúča svojpomocná montáž. Plochú strechu z fólií musí realizovať špecialista, pretože to vyžaduje cvik a znalosť správnej teploty nahrievania, aby spoj pevne držal. Práve v detailoch, ako je napojenie na chrliče a prepady, sa ukazuje kvalita realizácie. Fólia musí byť precízne vytiahnutá na steny atiky a následne dokonale privarená k chrliču. Pre dokonalé a dlhodobo funkčné ukončenie hydroizolačnej vrstvy na vrchole atiky a v ostatných detailoch sú určené systémové profily. Ako súčasť komplexného riešenia sa dodávajú profily z kvalitného poplastovaného plechu, ktoré sú priamo určené na spojenie s hydroizolačnými fóliami. Patria sem napríklad odkvapové, kútové, stenové či záveterné lemovania. Ich kľúčovou výhodou je, že hydroizolačná fólia sa s nimi spája priamo metódou teplovzdušného zvárania. Vytvorí sa tak oveľa pevnejší a spoľahlivejší spoj, ako pri tradičnom mechanickom kotvení.

Oplechovanie Atiky: Dôležitý Detail Ochrany a Kotvenia

Oplechovanie atiky je dôležitý detail, ktorý chráni atiku pred poveternostnými vplyvmi a zatekaním. Oplechovanie stien a atík sa vyrába vždy so sklonom min. 3°(5,25%), pričom vyšší sklon pôsobí pozitívne proti tvorbe usadenín (nečistôt) na ploche atiky. Vo všeobecnosti má byť atika vyspádovaná dovnútra strechy.

Sklon plechu a presah odkvapového nosa

Za účelom ochrany fasády sa odkvapový nos atiky vyhotovuje s presahom 40mm od finálnej povrchovej úpravy steny. Pri povrchoch, ktoré nie sú citlivé na vlhkosť (napr. prevetrávaná hliníková fasáda) je dostačujúci presah 25mm. Pri použití bežného zaťahovacieho pásu musí odkvapový nos atiky prekrývať zvislú stenu min 30mm. Pri použití patentového záťahovacieho pásu musí dĺžka ohybu pri stene prekrývať odkvapový nos atiky min o 20mm.

Kotvenie oplechovania atiky

Oplechovanie by malo byť pripevnené k stavebnej konštrukcii pomocou podkladových plechov, ktoré sú priskrutkované do telesa atiky. Podkladné zaťahovacie pásy je nutné namontovať priebežne na oboch stranách atiky. Kotvenie zaťahovacích pásov musí byť vyhotovené v celej dĺžke, v dvoch vzájomne predsadených radách s rozostupom max. 100 mm kotviacich prvkov. Jednotlivé plechy oplechovania by mali byť navzájom spojené a mali by umožňovať dilatáciu. Atikový plech je klampiarsky výrobok, ktorý chráni stenu z vrchnej časti tak, aby do nej nezatekalo. Je nutné dodržiavať odsadenie od steny z oboch strán a hlavne spádovanie smerom do strechy. Samozrejmosťou je kvalitné neviditeľné kotvenie či osadenie na podkladové plechy.

Je nevhodné, ak je atika kotvená farmárskymi skrutkami a cez ne je plech atiky predierovaný, čím vzniká nevhodný bod, kadiaľ môže vnikať voda do strešnej konštrukcie. V zahraničí je aj zaužívané, že tieto skrutky sú zakryté klobúčikmi, ktoré sú prilepené špeciálnymi tesniacimi hmotami. Zelená strecha je ekonomicky náročná konštrukcia, preto je potrebné klásť veľký dôraz na každý detail, a hlavne na kotvenie plechov na atike. Dôležitejšie to je najmä vtedy, ak sú plechy z medeného alebo titánzinkového plechu. Vtedy sú tieto detaily ešte dôležitejšie.

Materiály a ich vlastnosti pre oplechovanie atiky

Výber správneho materiálu na oplechovanie atiky je kritickým rozhodnutím, ktoré ovplyvňuje nielen estetiku, ale aj dlhodobú odolnosť a ochranu celého objektu. Od klasického oplechovania hliníkovým plechom s pozinkovaním, po farebne lakované varianty a klampiarske prvky z rôznych materiálov, každá voľba nesie so sebou svoje výhody a špecifiká. V praxi sa najčastejšie používajú materiály ako farebný pozink či hliník, alebo prírodné materiály ako čistý hliník, pozink, meď či titánzinok. Pri výrobe na mieru si viete zvoliť nielen materiál, ale aj farbu (napr. podľa RAL), dĺžku, ohyb a uhol konkrétneho klampiarskeho prvku.

Aby sa predčasne neskrátila životnosť oplechovania strechy, plechy a všetky klampiarske prvky by mali byť z materiálov s rovnakým elektrickým potenciálom, aby vplyvom vlhkosti nenastala elektrolytická korózia. Napríklad, voda nesmie tiecť z medeného plechu na pozinkovaný alebo zinkový.

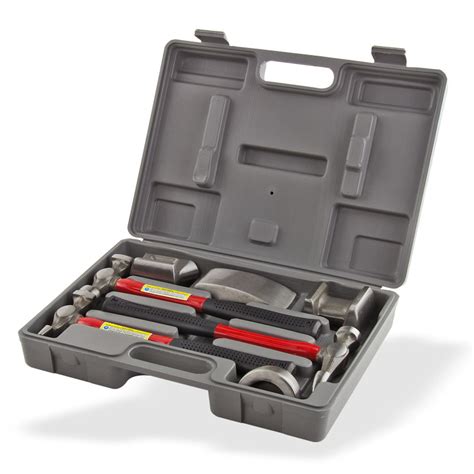

Špecializované klampiarske náradie

Pre správne zhotovenie oplechovania atiky je potrebné špecializované klampiarske náradie. Pre vytvorenie jednoduchej stojatej klampiarskej drážky je potrebné upraviť výšku ohybu susedných plechov. Plechy sa najprv pripevní skrutkami pomocou zatĺkacích rozperiek. Stojatú drážku začneme tvarovať úzkymi kliešťami a dreveným klampiarskym kladivom, pokračujeme s pomocou klampiarskej drážkovnice a dreveného kladiva. Vyšší plech ohneme do ostrého uhla, aby sa dal ohnúť klampiarskymi kliešťami. Na dôkladné spojenie jednoduchou stojatou drážkou treba ohnutý plech ešte pribiť dreveným kladivom. Všetci, ktorí sa zaoberajú plochými strechami, by mali mať zvládnutú montáž atiky. Samozrejme, bez kvalitného náradia to nepôjde.

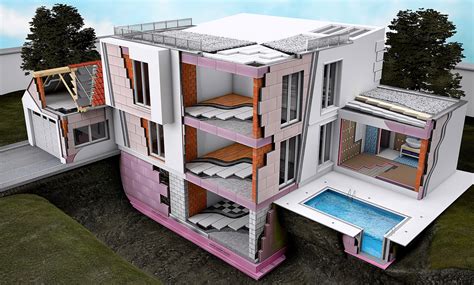

Inovatívne Riešenia pre Atiku: Atikový Prvok Austrotherm

Zateplenie plochej strechy môže byť výzvou. Atikový prvok Austrotherm však rieši hneď niekoľko problémov. Realizácia je rýchla, jednoduchá a efektívna. Postačia na ňu dvaja ľudia a jeden deň, bez potreby žeriava či špeciálneho náradia. Navyše pomáha predchádzať vzniku plesní. Vytvára súvislú vrstvu izolácie okolo okraja strechy, čím eliminuje prerušenie izolácie a rovnomerne rozkladá tepelný tok cez konštrukciu. Ploché strechy si vyžadujú spoľahlivú ochranu pred nepriaznivými poveternostnými podmienkami. Atikový prvok Austrotherm chráni okraj strechy pred poškodením spôsobeným vetrom a zrážkami. Zabraňuje tiež prenikaniu vody medzi strešnú konštrukciu a fasádu budovy. Fixuje strešnú izoláciu a oplechovanie na svojom mieste, čím bráni ich posunu alebo poškodeniu.

Povrch Atikového prvku je pokrytý vrstvou z kremičitého piesku, ktorý je mimoriadne tvrdý a odolný voči oderu. Oxid kremičitý, z ktorého je zložený, je chemicky stabilná látka a nereaguje s kyselinami, zásadami ani inými látkami v prostredí. Vďaka tomu je Atikový prvok chránený pred agresívnymi chemickými látkami v atmosfére, čo výrazne predlžuje jeho životnosť. Vďaka odolnosti voči UV žiareniu si Atikový prvok zachová svoju farbu - nezožltne či nevybledne. To zaručí dlhotrvajúci estetický vzhľad bez potreby údržby. Presné rozmery a rovné hrany vytvárajú čistý, moderný obrys strechy, ktorý sa hodí k súčasným architektonickým riešeniam. Atikový prvok Austrotherm je moderné, rýchle a jednoduché riešenie pre ploché strechy. Vďaka jeho zloženiu plní dôležité funkcie - bezpečnostnú, ochrannú a estetickú.

Časté Chyby Pri Realizácii Oplechovania a Odvodnenia

Pri realizácii striech sa často vyskytujú chyby, ktoré môžu mať negatívny vplyv na ich funkčnosť a životnosť. Kľúčové je pochopiť ich funkciu, umiestnenie a správne napojenie na krytinu, steny či fólie. Kvalitný materiál a precízna klampiarska práca sú nevyhnutné pre dlhú životnosť celej strechy.

Mechanické Kotvenie a Skúška Pevnosti Betónu

Mechanické kotvenie je najbežnejším používaným spôsobom stabilizácie strešných povlakových krytín. Medzi hlavné dôvody na použitie práve tohto systému upevnenia sú nízka ekonomická náročnosť, jednoduchá montáž a možnosť vykonávania za takmer akýchkoľvek klimatických podmienok. Návrh mechanického kotvenia sa v minulosti vykonával predovšetkým podľa skúseností. Dôležitý údaj pri návrhu použitého kotviaceho systému je skúška pevnosti betónu - výťažná skúška. Daným zariadením sa ťahajú skrutky smerom dohora a na manometri sa ukáže, pri akej výťažnej sile sa kotvy odtrhnú. Protokol slúži ako doklad pre investora, že navrhnutý kotviaci systém je správny a spĺňa požiadavky na pevnosť súvrstvia.

Osobná Skúsenosť s Plošnými Strechami a Atikou

Autor blogu inardex.sk sa vo svojej praxi architekta špecializuje na projekty rodinných domov s nízkou spotrebou energie a príjemným bývaním. Na svojom dome má dve ploché strechy. Jedna nad prízemnou časťou a druhá nad poschodovou časťou. Ako nosnú konštrukciu zvolil systém Ytong Ekonom. Po obvode strechy urobil atiku z Ytongu hr. 250mm a na ňu išiel železobetónový veniec. Na spodnej streche boli dva rady Ytongu a na hornej jeden rad navyše kvôli budúcej fotovoltaike. Na takto pripravenú strechu sa dorábali detaily. Na parozábranu išla ako tepelná izolácia polystyrén EPS 150 S Stabil (2x po 150mm + spádové kliny naviac), na ne separačná geotextília a ako finálna hydroizolácia fólia Fatrafol 810 hr. 1,8mm. Na hornej streche ako finálna úprava slúži štrková zaťažovacia vrstva, pod ktorou je hrubšia geotextília na ochranu fólie. Spodná strecha je riešená ako zelená strecha, okrem vizuálnej stránky aj kvôli minimalizácii letného prehrievania. Pri realizácii strechy na vlastnom dome autora blogu bolo na atike namontované ukončovacie poplastované plechy. Na tento sa následne teplovzdušnou pištoľou natavuje fólia a táto sa nataví aj na hlavnú fóliu na rovine strechy.

Autor blogu zdôrazňuje, že ploché strechy majú v Slovenskej republike často zlú povesť, najmä kvôli skúsenostiam s panelovými domami, kde sa často používali bezspádové konštrukcie s minimálnou tepelnou izoláciou, čo viedlo k problémom so zatekaním. V súčasnosti, pri správnom návrhu s ohľadom na difúziu vodných pár, môže plochá strecha vydržať možno dokonca dlhšie ako šikmá strecha. Dôležité je zvoliť správny typ strechy a profesionálne prevedenie.
