Český zplyňovací kotol na drevo MAKAK je vyrobený pre úsporné a ekologické vykurovanie rodinných domov, firiem a stredne veľkých objektov a býva využívaný aj pre ohrev teplej vody. Zplyňovací kotol sa výrazne líši od klasických kotlov na tuhé palivá, a to vďaka ekologickému vykurovaniu. Kotol spĺňa 5. emisnú triedu podľa normy EN 303-5, ECODESIGN - najprísnejšie emisné hodnoty vypúšťané z kotla do ovzdušia.
Konštrukcia a materiálové prevedenie
Vnútorné teleso kotla je zvarené z kotlového 6mm plechu vysokej akosti. U najviac namáhaných a kritických častí používame plech s hrúbkou 8 mm, zatiaľ čo plech vonkajšieho plášťa je silný 4 mm. Nerezové vložky s hrúbkou 3 mm vypĺňajú prikladaciu komoru, čím chránia kotol pred kondenzátmi, dechtom a zvyšujú tak životnosť kotla.

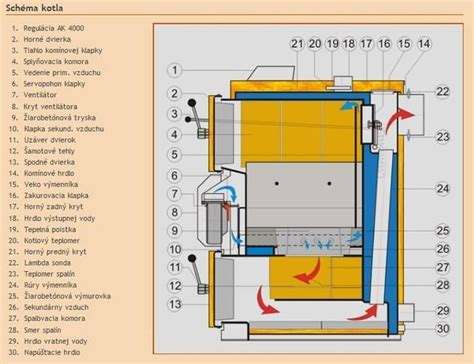

V hornej časti sa nachádza prikladacia komora, ktorá je zo spodnej časti opatrená žárobetónovou tvarovkou s tryskou pre priechod plynov. Skrz tvarovku prechádzajú žeravé plyny do dohorievacieho priestoru z vermikulitu a žárobetónu. Hlavný rúrkový výmenník so stenou silnou 6,1 mm lemuje zadnú stenu kotla, kde v hornej časti ústi do zberného kanála a vychladené plyny následne vychádzajú do komína.
Princíp spaľovania a palivo
Kotol splyňuje drevo, štiepku, brikety a iný drevný odpad. Spaľovanie je riešené na princípe dvojstupňového spaľovania pri vysokej teplote. V prikladacej komore dochádza k splyňovaniu dreva a produkcii drevoplynu. Vzniknutý drevoplyn je nasávaný do trysky za pomoci sekundárneho vzduchu a dohorieva v priestore pod tryskou.
Prevádzkové parametre a účinnosť
Vďaka vysokej účinnosti až 92 % a veľkej prikladacej komore je kotol komfortný na prikladanie. Obsah prikladacej komory vydrží cca 8 až 10 h prevádzky pri 20 kW výkone a 4 - 5 hodín pri 40 kW výkone.
| Výkon kotla | Doba horenia (približná) |
|---|---|
| 20 kW | 8 - 10 hodín |
| 40 kW | 4 - 5 hodín |
Bezpečnosť a obsluha

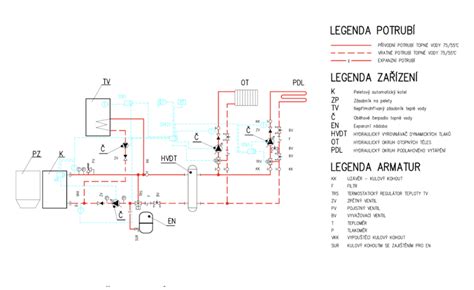

Kotol musí byť zapojený s akumulačnou nádobou, aby bol zaistený odvod prípadnej prebytočnej energie alebo bola tepelná energia uschovaná. Kotol je ďalej chránený na výstupe termostatickým čidlom, ktoré pri zázname vysokej teploty nad 95 °C vypne ventilátor, zapne všetky obehové čerpadlá a otvorí všetky zmiešavacie ventily. Chladiaca slučka je ďalším vybavením kotla.
Kotol je vybavený odťahovým ventilátorom, ktorý po prepnutí na režim prikladania zopne na plné otáčky a vysaje dym do komína cez vzduchovú komoru umiestnenú nad prikladacou komorou tak, aby nevnikol do kotolne. Čistenie kotla prebieha turbulátormi pákou z boku kotla. Nadvihnutím týchto turbulátorov sa zhrnie prípadný nános z rúrok a ten prepadne do popolníkového priestoru.
Inteligentné riadenie
Nová generácia riadenia poskytuje užívateľovi intuitívne menu, jednoduché ovládanie a schopnosť využívať rôzne funkcie. Automaticky udržuje požadovanú teplotu kotla, akumulačnej nádoby v jednom mieste a teplotu zásobníka teplej úžitkovej vody. V základnej výbave jednotky je ovládanie jedného zmiešavacieho ventilu, ovládanie až 4 čerpadiel a možnosť pripojenia izbového termostatu.
