Systémy podlahového vykurovania: princípy, inštalácia a regulácia

Teplovodné podlahové vykurovanie predstavuje moderný, ekonomicky výhodný a esteticky nenápadný spôsob vykurovania. Jeho prevádzkové náklady je možné výrazne znížiť kombináciou s nízkoteplotnými zdrojmi tepla, ako sú napríklad tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť dodatočné úspory energií v rozsahu 10 % až 13 %.

Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, pracuje s vykurovacou vodou s nižšou teplotou v porovnaní s klasickými radiátorovými systémami. Prenos tepla do priestoru prebieha prostredníctvom sálania, kedy sa energia šíri vo forme elektromagnetického žiarenia z naakumulovanej vykurovacej dosky.

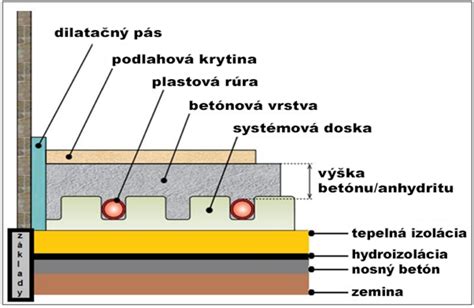

Ideálna skladba pre inštaláciu podlahového vykurovania by mala zabezpečiť dostatočnú tepelnú izoláciu, bez ohľadu na to, či je inštalácia realizovaná v podpivničených alebo nepodpivničených priestoroch. Dôležitá je tiež pevnostná fixácia vykurovacej trubky a stabilita betónovej dosky. Výškovú skladbu podlahového vykurovania ovplyvňuje aj typ použitej betónovej mazaniny.

Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú pravidelne testované podľa národných a európskych noriem, ktoré zahŕňajú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak. Výsledky týchto testov umožňujú určiť životnosť produktov pomocou štandardizovaných a medzinárodne uznávaných metód.

Pri inštaláciách podlahového vykurovania sa čoraz častejšie stretávame s nevhodne zvolenými zmiešavacími zostavami, ktoré majú zabezpečiť správnu teplotnú reguláciu vykurovacej vody. Obzvlášť dôležité je to pri kombinácii s nízkoteplotnými zdrojmi tepla, ako sú tepelné čerpadlá THERMIA. Voľba správnej zmiešavacej zostavy je kľúčová pre efektívnu prevádzku systému.

Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1 až 4 môže za určitých okolností spôsobiť zdravotné problémy osobám nachádzajúcim sa v priestore, predovšetkým problémy s krvným obehom.

Typy vykurovacích systémov a ich charakteristiky

Výber správneho typu vykurovacieho systému a spôsobu pripojenia radiátorov ovplyvňuje množstvo tepla, ktoré radiátor vyžiari.

Jednorúrkový vykurovací systém

Jednorúrkový vykurovací systém je z hľadiska inštalačných nákladov najekonomickejšou voľbou a často sa používa vo viacpodlažných budovách, ale aj v rodinných domoch. Pri tomto systéme sú radiátory zapojené sériovo. Chladiaca kvapalina prechádza postupne jedným radiátorom, následne vstupuje do druhého a tak ďalej. Posledný radiátor je pripojený buď k vstupu vykurovacieho kotla, alebo k stúpačke vo viacpodlažných budovách.

Hlavnou nevýhodou jednorúrkového systému je obmedzená možnosť regulácie prestupu tepla jednotlivých radiátorov. Inštalácia regulátora na jeden radiátor ovplyvní celý systém. Ďalšou nevýhodou je rozdielna teplota chladiacej kvapaliny v jednotlivých radiátoroch - radiátory bližšie ku kotlu sú teplejšie, zatiaľ čo tie vzdialenejšie sa postupne ochladzujú.

Dvojrúrkový vykurovací systém

Dvojrúrkový vykurovací systém je charakteristický dvoma potrubiami - prívodným a vratným. Každý radiátor je pripojený k obom potrubiam, čím sú všetky radiátory zapojené paralelne. To znamená, že do každého radiátora vstupuje chladiaca kvapalina s rovnakou teplotou. Ďalšou výhodou je možnosť inštalácie termostatického ventilu na každý radiátor, čo umožňuje individuálne nastavenie jeho tepelného výkonu.

Nevýhodou dvojrúrkového systému je takmer dvojnásobný počet potrubí v porovnaní s jednorúrkovým systémom. Napriek tomu je tento systém jednoduchšie vyvážiť.

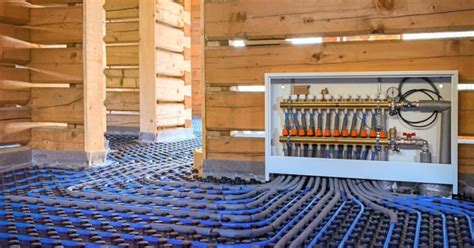

Princíp fungovania a komponenty vykurovacieho systému

Dodávka tepla vo vykurovacom systéme pochádza priamo z kotla, odkiaľ sa ohriata chladiaca kvapalina rozvádza do radiátorov. Následne, po odovzdaní tepla, sa ochladená chladiaca kvapalina vracia späť do kotla na ďalší ohrev.

Základné prvky vykurovacieho okruhu zahŕňajú:

• Vykurovací kotol
• Radiátory
• Expanzná nádrž

Ako chladiaca kvapalina slúži voda alebo nemrznúca zmes. V správne navrhnutom okruhu sa chladiaca kvapalina ohrieva v kotle, stúpa potrubím, zväčšuje svoj objem a prebytočná voda vstupuje do expanznej nádrže. Horúca voda v radiátoroch vytláča studenú, ktorá sa vracia do kotla. Cirkulácia chladiacej kvapaliny môže byť prirodzená (gravitačná) alebo nútená (pomocou čerpadla).

Spätné potrubie je teda potrubie, ktorým sa ochladená chladiaca kvapalina vracia do kotla po tom, ako prešla celým okruhom a odovzdala teplo.

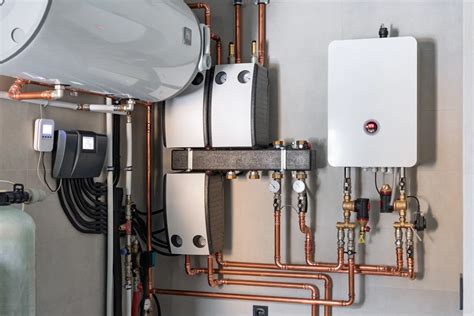

Tlak vo vykurovacom systéme

Správna regulácia tlaku vo vykurovacom systéme je nevyhnutná pre jeho bezproblémovú prevádzku a zabránenie negatívnym javom. Tlak v systéme zabezpečuje vstup vody do potrubí a radiátorov a jeho štandardizácia znižuje tepelné straty.

Tlak v autonómnom okruhu

V autonómnych bytoch alebo bytoch sa za normálny tlak často považuje hodnota 0,7 - 1,5 atm. Presné hodnoty závisia od konkrétneho kotla a mali by byť uvedené v jeho technickom pase. V prípade nejasností sa odporúča držať sa strednej hodnoty 1,5 atm.

Tlak v systémoch ústredného kúrenia

V budovách napojených na ústredné kúrenie sa tlak riadi podľa počtu podlaží. V 9-podlažných budovách je ideálny tlak 5-7 atm, vo výškových budovách potom 7-10 atm. Tlak dodávaný do budov je najčastejšie 12 atm. Tlak je možné znížiť pomocou regulátorov tlaku a zvýšiť inštaláciou obehového čerpadla, čo je dôležité najmä pre horné poschodia výškových budov.

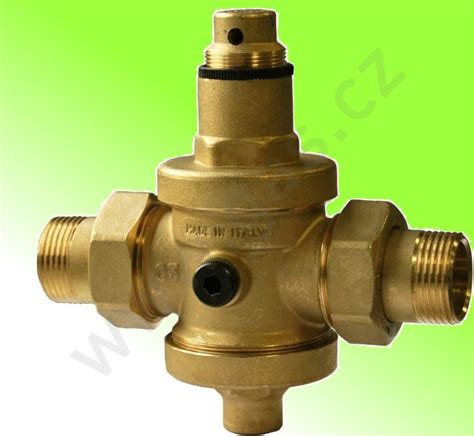

Regulátory tlaku vody slúžia predovšetkým na ochranu systému pred nadmerným tlakom. Ich princíp spočíva vo vyrovnávaní tlaku pomocou ventilu. Regulátory sa delia na štatistické a dynamické a ich výber by mal zohľadňovať prietokovú kapacitu systému.

Príčiny poklesu tlaku

Pokles tlaku v uzavretom vykurovacom systéme môže byť spôsobený niekoľkými faktormi:

• Expanzná nádrž: Membránová expanzná nádrž s jej vzduchovým vankúšom kompenzuje objemové zmeny vody.
• Pružnosť materiálov: Ohrev polypropylénu spôsobuje jeho expanziu, čo môže mierne znížiť tlak. Hliníkové radiátory sa časom môžu vplyvom tlaku mierne zdeformovať.
• Strata plynov: Plyny rozpustené vo vode sa postupne uvoľňujú cez odvzdušňovací otvor, čím sa znižuje množstvo vody v systéme.
• Nedostatočná veľkosť expanznej nádrže: Veľké zahriatie chladiacej kvapaliny pri poddimenzovanej expanznej nádrži môže viesť k aktivácii bezpečnostného ventilu.
• Poruchy: Menšie netesnosti na spojoch, mikrotrhliny alebo poškodenie expanznej nádoby v kotle.

Pracovný tlak vo vykurovacom systéme

Pracovný tlak je hodnota, ktorá zabezpečuje optimálnu prevádzku všetkých komponentov vykurovacieho zariadenia. Zahŕňa:

• Statický tlak: Tlak spôsobený stĺpcom vody v systéme (približne 0,1 MPa na 10 metrov výšky).
• Dynamický tlak: Tlak vznikajúci v dôsledku činnosti obehového čerpadla a konvekčného pohybu chladiacej kvapaliny pri jej ohreve.

Hodnota pracovného tlaku sa líši v závislosti od schémy vykurovania:

• Pre jednopodlažné budovy s otvoreným okruhom a prirodzenou cirkuláciou: 0,1 MPa (1 atmosféra) na každých 10 m výšky kvapaliny.
• Pre nízkopodlažné budovy s uzavretým okruhom: 0,2-0,4 MPa.
• Pre viacpodlažné budovy: do 1 MPa.

Problémy so spätným potrubím a ich riešenie

Spätné potrubie je kľúčovou súčasťou vykurovacieho systému, zabezpečujúcou návrat ochladenej chladiacej kvapaliny do kotla. Problémy s jeho funkciou môžu viesť k nedostatočnému vykurovaniu priestorov.

Príčiny problémov so spätným tokom

Medzi bežné príčiny nedostatočného ohrevu alebo úplného ochladenia spätného potrubia patria:

• Nedostatočný tlak vody v systéme: Znížená rýchlosť cirkulácie kvapaliny bráni vytlačeniu studenej vody a efektívnemu ohrevu radiátorov.
• Malý prierez potrubia: Obmedzuje prietok chladiacej kvapaliny.
• Nesprávna inštalácia: Chyby pri montáži, napríklad zamenenie prívodného a spätného potrubia alebo použitie nesprávnej veľkosti potrubia.
• Vzdušnosť alebo znečistenie systému: Vzduchové bubliny bránia cirkulácii, zatiaľ čo usadeniny na stenách potrubí obmedzujú priechod kvapaliny.

Metódy riešenia problémov

Riešenie problémov závisí od ich príčiny:

• Nedostatočná cirkulácia: Inštalácia obehového čerpadla pomôže zabezpečiť potrebný tlak a prietok vody.
• Upchaté potrubie: Vyžaduje si čistenie, ktoré je možné realizovať pomocou pulzujúcej vody, biopreparátov alebo pneumaticko-hydraulického šoku. Pravidelné čistenie je dôležité na prevenciu budúcich problémov.
• Nesprávna inštalácia: V takom prípade je nevyhnutné kontaktovať kvalifikovaného odborníka, ktorý problém odstráni a poskytne rady na údržbu.

V prípade, že problémy so studenými spodkami radiátorov pretrvávajú aj po vašich zásahoch, alebo ak spozorujete únik vody, je potrebné kontaktovať servis.

Bezpečnostné aspekty a údržba

Bezpečnosť by mala byť vždy na prvom mieste pri akýchkoľvek prácach na vykurovacom systéme. Nesprávny postup môže viesť k poškodeniu systému alebo zraneniam.

Bezpečnostné postupy

• Vypnutie kúrenia: Pred akoukoľvek manipuláciou s radiátormi alebo vykurovacím systémom je potrebné vypnúť kúrenie a nechať systém vychladnúť.
• Ochrana okolia: Unikajúca voda môže poškodiť podlahy, koberce a nábytok.
• Opatrné otváranie ventilov: Odvzdušňovacie ventily otvárajte pomaly a kontrolovane.

V prípade neistoty pri dopĺňaní vody do systému je lepšie kontaktovať odborníka.

Pravidelná údržba

Pravidelná údržba vykurovacieho systému je kľúčom k jeho spoľahlivej a efektívnej prevádzke. Zanedbaný systém môže viesť k zvýšeným nákladom na vykurovanie.

• Kontrola tlaku: Tlak v systéme by sa mal pohybovať v rozmedzí 1,0-1,5 bar (ideálne okolo 1,5 bar).
• Úspora energie: Zníženie teploty vody v radiátoroch o 5°C môže znížiť teplotu miestnosti o približne 1°C a viesť k úspore paliva o 5-10%.

Pravidelná a dôsledná údržba vykurovacieho systému je najlepšou investíciou do jeho dlhodobej spoľahlivosti a efektívnosti.

Stretli ste sa s tým, že vaše radiátory zostávajú studené, aj keď máte zapnuté kúrenie? Je to frustrujúca situácia, ktorá nielenže znižuje komfort vo vašom dome, ale môže viesť aj k zvýšeným nákladom na vykurovanie. Vzduch v systéme - Vzduchové bubliny bránia cirkulácii teplej vody, čo spôsobuje nerovnomerný ohrev radiátorov. Identifikácia konkrétnej príčiny je prvým krokom k efektívnemu riešeniu. Zavzdušnené radiátory patria k najčastejším problémom, s ktorými sa majitelia bytov a domov stretávajú. Keď sa vo vašom vykurovacom systéme nachádza vzduch, bráni to efektívnej cirkulácii teplej vody a znižuje účinnosť vykurovania až o 10-20%. Odvzdušnenie je jednoduchý proces, ktorý zvládnete aj sami.

Stretli ste sa s tým, že spodná časť vašich radiátorov zostáva studená, zatiaľ čo horná časť je teplá? Tento problém je nielen nepríjemný, ale môže signalizovať závažnejšie problémy vo vašom vykurovacom systéme. Nahromadené usadeniny a kal - Najčastejšou príčinou studených spodkov radiátorov je nahromadenie kalu, hrdze a iných usadenín, ktoré sa usadzujú na dne radiátora.

Pri riešení problémov so studenými radiátormi je dôležité vedieť rozpoznať, kedy môžete situáciu vyriešiť sami a kedy je potrebné zavolať odborníka. Radiátory zostávajú studené aj po odvzdušnení - Ak ste radiátory dôkladne odvzdušnili a doplnili tlak v systéme, ale problém pretrváva, môže to naznačovať hlbší problém v systéme. Pravidelný pokles tlaku v systéme - Ak musíte často dopĺňať vodu do systému kvôli klesajúcemu tlaku, pravdepodobne máte niekde únik. Únik vody z radiátora alebo potrubia - Pri akomkoľvek úniku vody okamžite zatvorte prívodný aj spätný ventil radiátora a kontaktujte servis.
