Spádové dosky rezané z polystyrénu EPS, resp. spádové kliny, sú určené na vyspádovanie alebo dospádovanie (pri rekonštrukciách) povrchov plochých striech, balkónov, lodžií a terás. Spádové EPS dosky Isover slúžia na vyspádovanie alebo dospádovanie jednoplášťových striech, na vyrovnanie a zároveň vyspádovanie konštrukcií balkónov a lodžií. Ich hlavným cieľom je zabezpečiť efektívny odtok vody a zabrániť tak riziku stojatej vody, ktorá oslabuje konštrukciu a vytvára koróziu.
Jedným z najväčších nebezpečenstiev plochých striech, balkónov a terás je stojatá voda. Spádové dosky vytvárajú alebo zvyšujú spád, čím sa eliminuje toto riziko. Pri použití spádového polystyrénu odpadáva nutnosť betonáže, keďže ide o suchý aplikačný proces, po jeho montáži možno pokračovať v hydroizolácii. Taktiež nedochádza k navýšeniu celkovej konštrukčnej výšky, čo je výhodné najmä pri rekonštrukciách.
Čo je Expandovaný Polystyrén (EPS)?
EPS (expandovaný polystyrén) je spoľahlivý tepelný a zvukovo-izolačný materiál. Je to tuhý penový plast, ktorého základnou surovinou je styrén, získavaný z ropy. Zo styrénu sa v procese polymerizácie stáva polystyrén vo forme malých bielych guľôčok. Polystyrén sa následne expanduje - zahrieva a vystavuje sa vodnej pare a nadúvadlu. Expanzia umožňuje spojenie polystyrénových guľôčok do kompaktného tvaru želanej formy, t.j. do blokov, tvaroviek, pásov a podobne.
Vlastnosti a Výhody EPS
Expandovaný polystyrén ponúka rad výhod, ktoré ho robia ideálnym materiálom pre zateplenie a odvodnenie balkónov:
- VYNIKAJÚCI TEPELNÝ IZOLANT: EPS je charakteristický nízkym súčiniteľom tepelnej vodivosti λ, ktorý sa pohybuje v rozmedzí od 0,031 W/m.K do 0,038 W/m.K. Dosahuje taktiež vysoké hodnoty tepelného odporu R, ktorý vyjadruje tepelnoizolačné vlastnosti materiálu. Miera tepelného odporu EPS sa v priebehu času nemení, čo umožňuje udržiavať stabilné vnútorné teploty a znižuje spotrebu energie.
- VYSOKÁ PEVNOSŤ V TLAKU, ŤAHU A OHYBE: EPS je rezistentný materiál, ktorý odolá rôznym namáhaniam a nárazom, čo umožňuje jeho použitie aj na terasy plochých striech a priemyselné podlahy.
- ROZMEROVÁ STABILITA: EPS si zachováva svoj tvar a veľkosť aj keď je vystavený zmenám teploty alebo vlhkosti. Za normálnych podmienok sa nedeformuje, nekrčí ani nerozťahuje. Maximálna zmena rozmerov EPS je menšia ako 2 %.
- JEDNODUCHÁ MANIPULÁCIA A INŠTALÁCIA: Keďže EPS tvorí z 98 % vzduch, je to jeden z najľahších stavebných materiálov. Jeho nízka hmotnosť tiež znižuje zaťaženie nosnej konštrukcie a náklady na transport. Môže byť inštalovaný za akýchkoľvek poveternostných podmienok.
- ODOLNOSŤ PROTI VLHKOSTI A VODE: EPS si zachováva svoje izolačné vlastnosti aj vo vlhkom alebo mokrom prostredí. Minimálna nasiakavosť taktiež spôsobuje, že je EPS odolný voči plesniam a hnilobe.
- ZVUKOVO-IZOLAČNÉ VLASTNOSTI: EPS je možné aplikovať na miesta, kde je požadovaná zvuková izolácia, napríklad v podlahových systémoch.
- CHEMICKÁ ODOLNOSŤ: EPS je odolný voči mnohým chemikáliám, olejom či rozpúšťadlám.
Sivý EPS funguje na princípe pridania grafitu do polystyrénu, čím sa zlepšujú jeho tepelno-akustické izolačné vlastnosti.
Príprava Podkladu pre Spádový Polystyrén
Pre správnu a dlhodobú funkčnosť systému je kľúčová dôkladná príprava podkladu. Nosnú konštrukciu je potrebné zbaviť všetkých nášľapných vrstiev, izolácie, nenosných vyrovnávacích materiálov a všetkých nesúdržných, voľne sa oddeľujúcich častí konštrukcie (otryskanie, obrúsenie...).
- Minimálna súdržnosť podkladu by mala dosahovať hodnotu 1,5 MPa a viac.
- Vlhkosť v podklade by mala byť ustálená, a to do 4 %.
- Nové potery musia byť vyzreté minimálne 28 dní a nové monolitické konštrukcie musia mať ukončenú fázu dotvarovania.
Prípadnú obnaženú oceľovú výstuž odkrytú po odstránení všetkých nesúrodých častí treba zbaviť korózie vhodným spôsobom, najlepšie opieskovaním, prípadne dôkladným mechanickým očistením. Odporúčajú sa dva nátery. Lokálne opravy železobetónovej konštrukcie je potrebné vykonať cementovou opravnou maltou na betón a murivo (hrúbka od 3 mm do 40 mm). Celoplošné opravy sa odporúča realizovať špeciálnou univerzálnou maltou (hrúbka od 3 mm do 50 mm). Pred aplikáciou opravnej malty je potrebné podklad dobre navlhčiť a následne urobiť prvotný záškrab z aplikovaného materiálu. Potom, postupom „čerstvý do čerstvého“ sa nanesie potrebné množstvo opravnej malty.
Montáž Spádového Polystyrénu a Hydroizolácie na Balkón
Montáž spádového polystyrénu na balkón je viacstupňový proces, ktorý zahŕňa lepenie izolácie, jej úpravu, vystuženie hrán a plochy, osadenie profilov, aplikáciu hydroizolácie a nakoniec kladenie dlažby. Odporúčaná veľkosť spádu je min. 2 %, pričom minimálna hrúbka izolácie musí byť aspoň 40 mm.
01 | Lepenie Tepelnej Izolácie

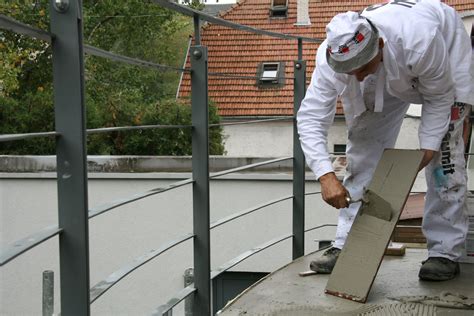

Na pripravený podklad sa hladkou hranou hladidla nanesie v tenkej vrstve kontaktná vrstva lepiacej a armovacej stierkovej malty. Na čerstvú, nezaschnutú kontaktnú vrstvu sa ozubenou stranou (zub 10 × 10 mm) nanesie lepiace lôžko. Spádový klin z podlahového stabilizovaného polystyrénu EPS 150 S (alt. EPS 200 S) sa nareže na objednávku podľa kladačského plánu a v požadovanom spáde 1,5 - 2,5 %.
Na spádové kliny sa celoplošne nanesie tenká kontaktná vrstva lepidla. Kontaktnou vrstvou sa spádové kliny uložia do lepiaceho lôžka. Lepiace lôžko sa nanesie len na takú plochu, na ktorú sa stihne nalepiť tepelná izolácia počas doby lepivosti lepidla. Dosky treba ukladať na väzbu.
03 | Úprava Tepelnoizolačných Dosiek
Po zatvrdnutí lepiacej malty (približne po 24 hod.) sa prebrúsia nerovnosti. Prach po brúsení sa odstráni. Do spádového polystyrénu sa po obvode vybrúsi polodrážka na osadenie balkónového profilu, so šírkou a hĺbkou zodpovedajúcou rozmerom osadzovacej plochy profilu. Hĺbka zapustenia profilu závisí od hrúbky použitej keramickej dlažby. Vrchná hrana profilu musí lícovať, resp. nesmie presahovať vrchnú hranu keramickej dlažby.
04 | Vystuženie Hrám a Plôch
Pred vystužovaním plôch je potrebné pripraviť najskôr vystuženie citlivých miest. Hrany balkónovej dosky sa vystužia rohovými profilmi s integrovanou výstužnou mriežkou. V mieste napojenia výstuže hrán a výstužnej mriežky na ploche má byť presah pásu výstužnej mriežky min. 100 mm.
Na nalepené izolačné dosky sa nanesie ozubeným hladidlom lepiacia a armovacia stierková malta (zub veľkosti min. 10 × 10 mm), do ktorej sa celoplošne vtlačia pásy výstužnej mriežky (min. presah pásov 100 mm) tak, aby bola v hornej tretine vrstvy. Lepidlo, ktoré sa vytlačí cez oká výstužnej mriežky, sa zahladí.
06 | Osadenie a Fixácia Balkónových Profilov
Osadenie balkónových profilov sa vykonáva po celom obvode vystupujúcej časti konštrukcie. Profily treba najskôr pripraviť ako zostavu (rohy, spojky, metráž). Poskladajú sa na okraj konštrukcie, potom sa do vopred pripravenej polodrážky osadia rohové profily. Napojenie priameho profilu k rohovému segmentu sa realizuje pomocou spojovacích krytiek. V mieste napojenia sa musí bezpodmienečne dodržať dilatačná škára 4 mm.
Profily sa odstránia, upevnia sa plastové kotvy a penetračným náterom sa napenetrujú polodrážky po celom obvode balkóna. Potom sa začne skladať zostava od rohov a postupne sa zafixuje skrutkami.
11 | Aplikácia Hydroizolačnej Vrstvy
Po dostatočnom vyzretí podkladu (výstužná vrstva, min. 24 - 48 hod. pri +23 °C a 50 % relatívnej vlhkosti vzduchu) sa v rovnomernej vrstve nanesie flexibilné rýchlotvrdnúce cementové lepidlo ozubeným hladidlom (zub 6 × 6 mm). Lepidlo sa nesmie dostať do drenážneho žliabku v odkvapovom profile.
Do takto pripraveného lôžka sa na zraz vlepia vopred narezané hydroizolačné pásy tak, aby ich zakončenie lícovalo s vnútornou hranou drenážneho žliabku v odkvapovom profile. V žiadnom prípade ho nesmú prekrývať. Pásy sa ukladajú v smere spádu konštrukcie. Na dôkladné spojenie pásov s podkladom sa použije prítlačný valec alebo hladidlo.
Spoje pásov sa utesnia samolepiacou butylovou páskou. Spoje podlahy a steny a napojenia na ostatné konštrukcie (kov, drevo, plast a pod.) sa rovnako utesnia butylovou páskou. V oblasti sokla na zvislej stene treba aplikovať hydroizolačnú stierku. Aby sa drenážny žliabok nezaniesol lepidlom, treba nalepiť po obvode na vnútornej strane odkvapového profilu difúznu pásku, ktorá zabráni vniknutiu lepidla do žliabku pri zachovaní vysokej difúznej schopnosti.
16 | Kladenie Dlažby a Škárovanie
Na hydroizolačné pásy sa hladkou stranou hladidla nanesie v tenkej vrstve kontaktná vrstva flexibilného rýchlotuhnúceho cementového lepidla. Do čerstvej kontaktnej vrstvy sa ozubeným hladidlom s polguľatým zubom s veľkosťou 14/20 mm alebo hladidlom so skoseným ozubením 6/12, max. 8/18, nanesie lepiace lôžko. Nanáša sa rovnomerne, pokiaľ možno v jednom smere a v takom rozsahu, aby počas kladenia bola zabezpečená lepivosť.
Pripravená škárovacia malta sa do škár nanáša diagonálne gumenou stierkou. Šírku škár sa odporúča zvoliť v závislosti od konkrétnej dlažby a v exteriéri by mala byť min. 6 mm. Dôkladne vyplnené škáry sa nechajú dostatočne zatuhnúť. Škáru medzi dlažbou a soklom a škáru pri odkvapovom profile je potrebné utesniť trvale pružným tmelom na báze polyuretánu. Pred natlačením tmelu do škáry pozdĺž profilu je potrebné na jej spodok vložiť výplňový polyetylénový profil.
Dilatácie a Technické Špecifikácie
Pre správnu funkčnosť a dlhú životnosť balkónovej konštrukcie je nevyhnutné dodržiavať dilatačné škáry. Maximálne rozmery dilatačného celku v exteriéri sú 3 x 3 m. Pri plochách s výrazne prevažujúcim jedným rozmerom (úzke a dlhé plochy) treba dilatácie posudzovať individuálne (max. však jeden a pol násobok šírky). Dilatáciu treba vykonať aj v mieste konštrukčných dilatácií, nad statickými prvkami konštrukcie, napr. nad I-profilmi a v miestach, kde už sú statické trhliny.
Nástroje a Pomôcky
| Nástroj | Popis/Použitie |
|---|---|
| Priemyselný vysávač | Na odstránenie prachu po brúsení |
| Štetec | Na aplikáciu penetračného náteru |
| Oceľové hladidlo (zub 6 x 6 mm) | Na nanášanie flexibilného lepidla |
| Oceľové hladidlo (zub 10 x 10 mm) | Na nanášanie lepiaceho lôžka pre izoláciu a armovaciu maltu |
| Oceľové hladidlo s polguľatým zubom 14/20 mm alebo skoseným ozubením 6/12, max. 8/18 | Na nanášanie lepiaceho lôžka pre dlažbu |
| Prítlačný valec alebo hladidlo | Na dôkladné spojenie hydroizolačných pásov s podkladom |
| Gumená stierka | Na nanášanie škárovacej malty |
Produkty Spádového Polystyrénu Isover
Spádové kliny z EPS sú použiteľné aj pri rekonštrukciách a vyrábajú sa na mieru, režú sa z rovnakých dosiek, z rôznych materiálov podľa projektu. Produkt Isover EPS vyrobený v závode Trnava je 100% recyklovateľný slovenský výrobok, čo potvrdzuje aj spätný odber nespotrebovaného výrobku od zákazníkov na opätovnú recykláciu.
Odporúčané predajné ceny tepelných izolácií Isover (vrátane podlahového polystyrénu EPS 150S) sú uvedené v aktuálne platnom cenníku. Predajné ceny spádového polystyrénu EPS, ako aj informácie o dodacích termínoch a skladových zásobách, poskytne distribučný partner vzhľadom na požadované množstvo a lokalitu stavby.
