Snímače rosného bodu sú neoddeliteľnou súčasťou moderných priemyselných procesov, najmä v systémoch stlačeného vzduchu a plynu. Ich hlavnou úlohou je merať teplotu, pri ktorej kondenzuje vlhkosť, čím chránia zariadenia a optimalizujú prevádzku. V tomto článku sa podrobnejšie pozrieme na to, čo je rosný bod, prečo je jeho meranie kritické a aké princípy fungovania využívajú snímače rosného bodu, vrátane ich špecifických aplikácií v potrubných systémoch a pri stropnom chladení.
Čo je to rosný bod a prečo je dôležitý?

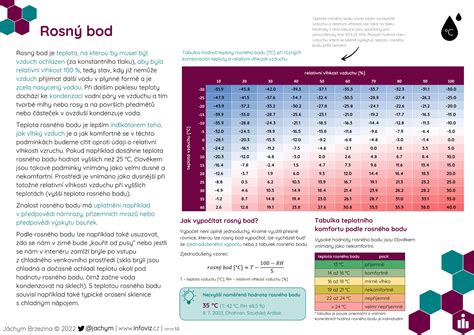

Rosný bod je teplota, pri ktorej sa obsah vody vo vzduchu nasýti a začne kondenzovať do kvapôčok vody. Inými slovami, je to teplota, pri ktorej vzduch dosahuje 100 % relatívnu vlhkosť pre daný obsah vodnej pary. Keď sa teplý vzduch s obsahom vodnej pary ochladí na rosný bod, voda sa začne kondenzovať na povrchy, ktoré majú nižšiu teplotu.
Podobne hovoríme o tlakovom rosnom bode, keď je úroveň tlaku vzduchu vyššia ako atmosférický tlak. Tlakový rosný bod je dôležitým parametrom na určenie obsahu vody v stlačenom vzduchu. V pretlakových systémoch, ako sú napríklad siete na rozvod stlačeného vzduchu, je rosný bod priamo úmerný teplote a tlaku v systéme. S klesajúcou teplotou vzduchu alebo plynu sa znižuje jeho schopnosť absorbovať vodnú paru, až kým nie je úplne nasýtený, a pod touto teplotou rosného bodu sa začnú tvoriť kvapôčky vody. Súčasne, so zvyšujúcim sa tlakom stúpa aj rosný bod, čo znamená, že vlhkosť bude kondenzovať pri vyššej teplote. Rosný bod je nepriame meranie úrovne vlhkosti.
Je dôležité rozlišovať medzi snímačom rosného bodu a snímačom vlhkosti. Snímač vlhkosti meria relatívnu vlhkosť (RH) alebo množstvo vlhkosti prítomnej vo vzduchu vo vzťahu k maximálnej vlhkosti, ktorú dokáže udržať pri danej teplote. Na druhej strane snímač rosného bodu meria teplotu, pri ktorej vlhkosť vo vzduchu kondenzuje na kvapalinu.
Úloha snímača rosného bodu
Udržiavanie rosného bodu na nízkej úrovni je nevyhnutné, aby sa zabránilo korózii, kontaminácii a poškodeniu zariadení. Vlhký vzduch spôsobuje koróziu, kontamináciu a stratu produktov. Voda urýchľuje hrdzu a prináša nečistoty, ktoré narúšajú kvalitu vzduchu a citlivé procesy, čo vedie k poruchám a prestojom. Preto sú snímače rosného bodu dôležité na ochranu systémov stlačeného vzduchu, pretože nepretržite monitorujú a regulujú obsah vlhkosti vo vzduchu. Pomocou snímačov rosného bodu je možné merať a monitorovať obsah vody v stlačenom vzduchu.
Priemyselné systémy stlačeného vzduchu a plynu môžu byť poškodené kontamináciou vodou, a to buď priamo, alebo zamrznutím a následnou expanziou vody. Prítomnosť vodnej pary vo vzduchu alebo plyne môže tiež ovplyvniť kvalitu procesu alebo produktu. Odstraňovanie kontaminácie vodou pomocou filtrov a sušiacich systémov je bežnou praxou, ale keďže rosný bod (a potenciál poškodenia kondenzáciou) sa mení s tlakom, riziko poškodenia sa líši od jednotky k jednotke.
Zabezpečenie kvality stlačeného vzduchu
Voda v stlačenom vzduchu môže zhoršiť kvalitu a spôsobiť poruchy nástroja a stroja. Norma ISO 8573-1 stanovuje prísne limity vlhkosti pre kvalitu vzduchu. Snímače rosného bodu sú základnými nástrojmi na meranie a riadenie absolútnej vlhkosti v rôznych prostrediach. Monitorovanie pomocou vysielača rosného bodu je kľúčovým ukazovateľom stavu systému, ktorý možno použiť na usmernenie úloh údržby, ako aj na udržanie súladu jednotky s triedami čistoty špecifikovanými v norme ISO 8573-1.

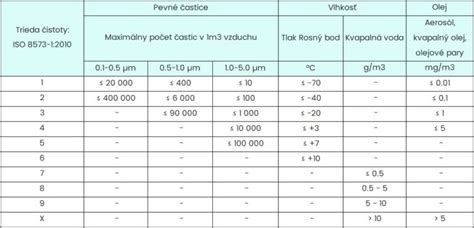

Triedy čistoty stlačeného vzduchu podľa ISO 8573-1
Požiadavky na kvalitu stlačeného plynu diktujú normy súvisiace s typom výroby alebo služieb. Existuje 7 štandardov vzduchových tried (0-6):
| Trieda | Charakteristika | Rosný bod / Obsah vody |
|---|---|---|
| Trieda 0 | Bez olejových častíc | - |
| Trieda 1 | Vysoká čistota | -70 °C (0,003 g/m³) |
| Trieda 6 | Najnižšie čistenie | +10 °C (9,4 g/m³) |
Princípy fungovania snímačov rosného bodu
Snímače rosného bodu v technológii stlačeného vzduchu pracujú na rôznych princípoch merania. Vo všeobecnosti fungujú na princípe detekcie zmien elektrickej kapacity alebo impedancie pri interakcii vodnej pary s povrchom snímača. Tieto zmeny umožňujú snímaču vypočítať rosný bod stlačeného vzduchu.
Kapacitné snímače
Kapacitné snímače rosného bodu sú široko používané, pretože sú presné, rýchle, robustné a cenovo výhodné. Fungujú na princípe impedancie. Senzor sa skladá z vrstiev. Dve elektródy na každej strane absorpčnej vrstvy. Keď plyn prechádza cez senzor, absorbuje vodnú paru na poréznu hygroskopickú dielektrickú oblasť medzi vodivými vrstvami vybudovanými na keramickom substráte. Molekuly vody menia dielektrickú konštantu (K), čo vedie k zmene impedancie senzora. Tieto snímače sú známe aj ako kapacitné senzory oxidu kovu, používajú tenkú vrstvu oxidu kovu, ktorá absorbuje vodnú paru. Keď vlhkosť prenikne do oxidovej vrstvy, jej dielektrická konštanta sa zmení, čo zmení kapacitu senzora. Elektronika meria túto zmenu a vypočítava rosný bod.
Podobne ako senzory oxidu kovu, aj polymérové senzory sa spoliehajú na zmeny kapacity. Polymérová vrstva absorbuje vodnú paru, čo spôsobuje zmenu dielektrických vlastností. Táto zmena sa prevedie na hodnotu vlhkosti a potom na rosný bod.
Kapacitné senzory majú niekoľko výhod. Poskytujú spoľahlivú presnosť, rýchlu odozvu a dlhodobú stabilitu aj v náročných priemyselných podmienkach. Sú tiež oveľa cenovo dostupnejšie ako systémy s chlazeným zrkadlom a vhodné pre mnoho priemyselných odvetví.
Snímače s chladeným zrkadlom
Tento typ snímača využíva chladené zrkadlo. Vzduch smeruje k zrkadlu a zrkadlo sa postupne ochladzuje. Optický detektor monitoruje zrkadlo, či nedochádza ku kondenzácii (kvapôčky vody).
Kontrola snímače proudění vzduchu | AUTODOC tipy
Aplikácia snímačov rosného bodu v potrubných systémoch a priemysle
Snímače rosného bodu sú dôležité na ochranu rosného bodu v systémoch stlačeného vzduchu, pretože nepretržite monitorujú a regulujú obsah vlhkosti vo vzduchu. Snímače rosného bodu dokážu vykonávať rôzne úlohy v rôznych oblastiach technológie stlačeného vzduchu. Ich inštalácia na určitých miestach umožňuje plnenie určitých funkcií.
Umiestnenie snímačov
Snímače rosného bodu je možné nainštalovať na kritických miestach v sieti tlakovzdušných potrubí, napr. na miestach, kde sa stlačený vzduch ochladzuje. Umiestnením jedného alebo viacerých snímačov v týchto bodoch možno účinne zabrániť tvorbe kondenzátu a súvisiacim problémom. Odborná rada: Presnosť senzora rosného bodu sa časom bude meniť v dôsledku bežného opotrebovania, elektronického posunu a najmä kontaminácie z prostredia. Sekundárny snímač rosného bodu sa zvyčajne inštaluje za sušičkou, aby sa zabezpečila redundancia v prípade, že sušička začne zlyhávať a do distribučného systému sa dostane vlhký vzduch. Toto poskytuje varovný bod a pri rýchlom zásahu môže ušetriť obrovské náklady na škody a straty výroby v dôsledku vniknutia vody.
Osobitný dôraz by sa mal klásť na akúkoľvek časť systému, kde sa zvyšuje tlak alebo klesá okolitá teplota, pretože problémy sa môžu vyskytnúť rýchlo. Napríklad hlavný vzduchový okruh opúšťa jednu budovu a prechádza do druhej a vonkajší vzduch je alebo by mohol mať výrazne nižšiu teplotu ako vnútorný vzduch. Môže byť potrebná a monitorovaná dodatočná sušiaca kapacita, aby sa zabránilo kondenzácii, keď potrubie opúšťa budovu. Meraním rosného bodu je možné dosiahnuť efektívne riadenie sušiaceho/filtračného systému a optimalizovať prevádzkové náklady systému stlačeného vzduchu/plynu.
Rozsahy merania pre rôzne typy sušičiek
Suchý stlačený vzduch je nevyhnutný pre mnohé priemyselné procesy. Prístroje na meranie rosného bodu sa používajú na ochranu zariadení, úsporu energie a zabránenie presušeniu. Rôzne typy sušičiek sú navrhnuté pre rôzne triedy čistoty:
- Kondenzačné sušičky sa používajú v nekritických aplikáciách a sú testované na splnenie požiadaviek normy ISO 8573-1 triedy 4 až do +3 °C. Ideálnym riešením pre túto požiadavku by bol snímač rosného bodu s rozsahom -10 °C až +20 °C.
- Adsorpčné sušičky poskytujú veľké množstvo sušiaceho vzduchu a zvyčajne sú testované na splnenie požiadaviek normy ISO 8573-1 triedy 1 až do teploty -40 °C. Ideálnym riešením pre túto požiadavku by bol snímač rosného bodu s rozsahom -40 °C alebo -60 °C až +20 °C.
- Na splnenie limitu triedy 1 normy ISO 8573-1 (-70 °C) sú k dispozícii špecifické vysielače rosného bodu s rozsahom -70 °C pre presné meranie pri takej nízkej vlhkosti.
Bežné aplikácie snímačov rosného bodu
Prevodník rosného bodu a jeho senzory umožňujú vysoko presné meranie rosného bodu na základe hygrometrického princípu merania a sú ideálne na:
- Včasná detekcia kondenzácie na povrchoch.
- Meranie rosného bodu v systémoch stlačeného vzduchu, priemyselných sušiacich procesoch a kondenzačných sušičkách.
- Mobilné meranie rosného bodu, voliteľné - pomocou ručného meracieho zariadenia - pre aplikácie HVAC.
Medzi aplikácie, v ktorých sa používa monitorovanie rosného bodu, patria:
- Medicínsky a dýchací vzduch: Pokiaľ ide o väčšinu predpisov týkajúcich sa medicínskych plynov a dýchacieho vzduchu, ktoré zabezpečujú bezpečné dýchacie podmienky pre všetkých od pacientov až po hasičov, na dodržiavanie predpisov je potrebné monitorovanie rosného bodu.
- Sušenie plastu: Udržiavanie správneho výkonu sušičky zabraňuje plytvaniu materiálom a prestojom vo výrobe - a zároveň zabezpečuje kvalitu produktu.
- Potravinársky a farmaceutický priemysel: Stlačený vzduch sa používa v mnohých aplikáciách v potravinárskom a farmaceutickom priemysle. Medzi štandardné aplikácie patrí kontrola kvality pri náteroch, plnení a balení.
- Hromadná doprava: Brzdy, dvere a klimatizačné systémy vo vlakoch, autobusoch a iných vozidlách hromadnej dopravy sa spoliehajú na meranie rosného bodu v stlačenom vzduchu z hľadiska bezpečnosti a spoľahlivosti.

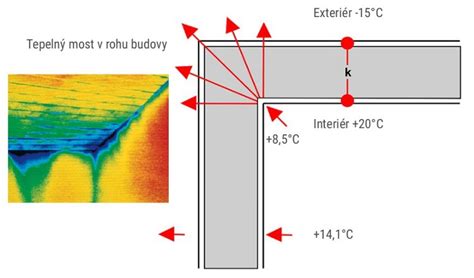

Snímače rosného bodu sa používajú aj na monitorovanie a predpovedanie poveternostných podmienok. Pri správe budov snímače rosného bodu pomáhajú predchádzať kondenzácii na studených povrchoch, ktorá môže spôsobiť plesne a poškodenie konštrukcie. Pri tovaroch citlivých na vlhkosť, ako sú potraviny, liečivá a niektoré priemyselné materiály, je kľúčové udržiavať optimálne podmienky vlhkosti počas skladovania a prepravy.
Rosný bod a stropné chladenie: Predchádzanie kondenzácii
Rosný bod má na správne fungovanie stropného chladenia zásadný vplyv. Ak by sme vystavali rebríček najznámejších mýtov o stropnom chladení, na najvyšších priečkach by určite bol tento: „To nemôže fungovať, lebo sa všetko bude rosiť a splesnivie aj nábytok…“ Je síce historická pravda, že priekopníci stropného chladenia na začiatku minulého storočia bojovali so silným nepriateľom - orosovaním chladených stropov. Technicky a technologicky sme však o sto rokov ďalej. Dnešné správne vyregulované a nastavené stropné chladenie nemá dôvod bojovať s orosením chladeného stropu, pretože systém aktívne pracuje s hodnotami rosného bodu v chladenej miestnosti.

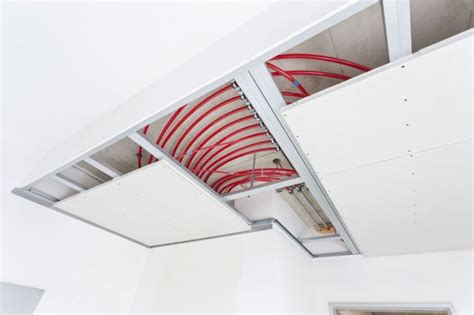

Stropné chladenie je v podstate podlahovka, ale úplne naopak. Namiesto kúrenia chladí a nie je inštalované v podlahe, ale v alebo na strope. Ten je vodou v chladiacom rošte chladený na maximálne 20 °C a od neho je sálavým spôsobom chladený interiér. Aby sa fyzikálne princípy stropného chladenia doslova nebili s fyzikálnymi podmienkami interiéru, treba sledovať rosný bod. Je to teplota, pri ktorej sa vzduch v dôsledku ochladzovania nasýti vodnou parou bez toho, aby mu bola dodaná zvonku. No a pri poklese teploty pod teplotu rosného bodu vodná para vo vzduchu kondenzuje. Ak je povrchová teplota chladiaceho stropu nižšia ako teplota rosného bodu v jeho blízkosti, dochádza ku kondenzácii. Tá je pri chladení miestnosti nežiaduca, pretože by okrem negatívneho pôsobenia na povrchovú vrstvu stropu dokázala aj znížiť efektivitu chladenia.
Regulácia stropného chladenia
Kondenzáciu dokážeme eliminovať pomocou priestorových termostatov. Ideálne umiestnených v každej miestnosti, ktorú chladíme stropným chladením. Ak treba, termostatom môžu pomáhať aj externé snímače rosného bodu. V miestnosti sa umiestni snímač, ktorý vylúči nebezpečenstvá pri poklese pod teplotu rosného bodu. Pri vysokej vlhkosti reaguje snímač, regulačný ventil sa zatvorí a tým sa zabráni tvorbe kondenzátu.
V každej miestnosti so stropným chladením sa nachádza malý, nenápadný senzor (často integrovaný vo vypínači alebo termostate). Tento senzor meria dve veličiny: teplotu vzduchu v miestnosti a relatívnu vlhkosť (percento nasýtenia vzduchu vodnou parou). Tieto údaje posiela v reálnom čase do riadiaceho systému. Čím je v izbe teplejšie a vlhšie (napríklad po sprchovaní alebo počas búrky), tým vyššia je teplota rosného bodu a tým opatrnejšie musí systém chladiť.
Dnešné pokročilé systémy regulácie dokonca umožňujú inštalovať stropné chladenie aj tam, kde to donedávna nebolo možné. Systém regulácie plošného chladenia a vykurovania NEA má schopnosť samočinnej optimalizácie, pomocou ktorej priestorové termostaty nepretržite, priebežne a postupne zlepšujú svoje kontrolné parametre. Ak zistí, že v obývačke stúpla vlhkosť, pošle príkaz tepelnému čerpadlu: „Zvýš teplotu výstupnej vody o 1,5 stupňa, blížime sa k limitu!“ Zónová kontrola zabezpečí, že ak niekto otvorí okno v spálni, systém to okamžite zistí a pomocou servopohonu uzavrie prívod chladnej vody len pre túto konkrétnu miestnosť, zatiaľ čo zvyšok domu chladí ďalej. Prediktívna ochrana vie, aká je predpoveď počasia. Ak vie, že prichádza búrka a vlhkosť prudko stúpne, pripraví systém vopred.
Pre maximálnu bezpečnosť a komfort je nevyhnutné meranie vlhkosti a výpočet rosného bodu v každej chladenej zóne samostatne, pretože každá izba má inú mikroklímu. Teplota na prívode chladiva sa reguluje v závislosti od teploty rosného bodu vonkajšieho vzduchu, pričom by mala byť o 1-2 K vyššia, aby sa zabránilo tvorbe kondenzátu. Stropné chladenie samotné nedokáže aktívne meniť vlhkosť vzduchu v interiéri, preto je dôležitá kombinácia s vhodným systémom vetrania.
