Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Bežne ju nájdete v interiéri domu, bytu alebo inej budovy a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov. Aby ste vedeli vybrať vhodnú rozvodnú skrinku, je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. V každom byte alebo dome môžu byť totiž iné.
Základná terminológia a jej objasnenie
Pri orientácii v svete elektroinštalácií sa často stretávame s rôznymi termínmi, ktoré môžu byť pre laika mätúce. Rozvodná skrinka, modulárny rozvádzač alebo rozvodnica? Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.
Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.
Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.
Profesionálna inštalácia a umiestnenie
Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník.
Montáž bytovej rozvodnice s prívodom zdola

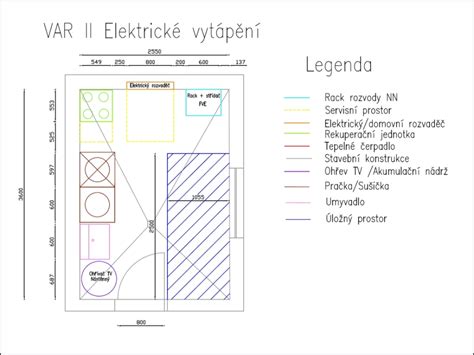

Ešte pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.
Obvykle sa rozvodná skrinka nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče.
Tipy pre umiestnenie rozvodnej skrinky
- Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je.
- Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.
Dôležité aspekty výberu a konštrukcie
Pri výbere rozvodnej skrinky je kľúčové zohľadniť prostredie, v ktorom bude inštalovaná. Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia.
O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová, aj keď na trhu sú dostupné aj plastové verzie s vysokou odolnosťou. Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt.
Materiály a modularita
Skrine sú základným prvkom každej elektrickej inštalácie. Skrine ponúkajú všestranné možnosti použitia vo všetkých oblastiach elektroinštalácie a elektromechaniky. Spoločnosť Schrack Technik preto ponúka skrine z lakovaného alebo práškovo lakovaného ocelového plechu, plastu alebo nerezovej ocele v závislosti na požiadavkách zákazníka. Od priemyselných skríň až po káblové rozvádzače z mnohých materiálov, ako je oceľový plech, nerezová oceľ, plast vystužený sklenenými vláknami, polykarbonát, ABS (akrylonitrilbutadienstyren).
Modulárne skrinky a rozvodnice Pragma a Prisma Pack ponúkajú riešenia pre bezproblémové prispôsobenie a pripojenie zariadení Acti9, ako sú miniatúrne ističe a prúdové chrániče. Rozvodnice a modulárne rozvádzače Pragma majú dlhú životnosť a vysokú odolnosť voči poveternostným podmienkam. Kombinujú ergonómiu, atraktívny dizajn a robustnosť na najvyššej úrovni.
Modulárne rozvodnice Kaedra predstavujú ucelené riešenia pre inštaláciu istiacich, spínacích a ovládacích prvkov s maximálnou bezpečnosťou. Modulárne prevedenie rozvodníc umožňuje rýchle horizontálne a vertikálne spájanie. Pokiaľ rozmýšľate, akú malú rozvodnicovú skriňu pripevniť na omietku (napr. v panelovom dome), tak vhodným riešením sú nástenné plastové rozvodnicové skrine RZG, ktoré ponúkajú veľký priestor pre vedenie vodičov vo vnútri skrine. V ponuke nájdete skrine RZG vo veľkosti od 4 do 56 modulov. V závislosti na prevedeniach je možné dvere otvárať vľavo/vpravo alebo hore.
Technické špecifikácie a príslušenstvo
Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou. V rozvodnicových skriniach nájdete veľa miesta k prepojovaniu prístrojov a k pripojovanie vývodových vodičov. Rozvodnicové skrine RZG sú zaradené v konfigurátore DBO, v ktorom ako pôvodný výrobca poskytujeme výsledky skúšok podľa STN EN 61439-3 (DBO).
Skrine sa dajú použiť na širokú škálu aplikácií v rôznych oblastiach. Série WST a teraz aj WSA sú k dispozícii v mnohých rôznych veľkostiach a prevedeniach s vysokou odolnosťou IP a IK. Nástenné skrine ponúkajú maximálnu flexibilitu a spoľahlivosť pri montáži a inštalácii. Sú ideálne na predchádzanie riziku poruchy elektronických zariadení a s tým súvisiacim výpadkom. Toto produktové portfólio s rozmermi (VxŠxH) od 200x200x150 mm do 1400x1000x400 mm a triedami krytia od IP54 do IP66 ponúka maximálnu flexibilitu a bezpečnosť, pokiaľ ide o štýl inštalácie a interiéru.
Konštrukčné detaily a montáž
Hoci sa niektoré robustné skrine vyrábajú z oceľového plechu, mnohé moderné plastové riešenia dosahujú podobnú úroveň ochrany. Napríklad, materiál skrine sa vyznačuje robustnou a odolnou konštrukciou korpusu, ktorá je vytvorená z jedného kusu oceľového plechu u všetkých veľkostí. Avšak pre plastové skrine platia podobné princípy návrhu pre dosiahnutie ich funkčnosti.
Skriňa pozostáva z dvoch častí: korpusu a dvier. Hrana skrine je dvakrát ohranená s drážkou pre stekanie vody po tesnení. Vstup a výstup káblov je možný cez príruby na spodnej aj hornej časti skrine, pretože skriňu je možné otočiť o 180°. Na skrini sú 4 otvory s priemerom 8,5 mm v rohoch pre upevnenie na stenu a dva ďalšie otvory od výšky 1000 mm v strede po bokoch.
Všetky časti sú ošetrené fosforečnanom železnatým, odmineralizované a striekané práškovou epoxidovo-polyesterovo farbou RAL7035, čo zabezpečuje dlhú životnosť aj pri plastových variantoch, ktoré môžu mať farebnú úpravu. Dvere sú po obvode vybavené polyuretánovým tesnením. Jednokrídlové skrine od výšky 600 mm majú dva zámky. Od výšky 1200mm je použitý 3-bodový uzamykací mechanizmus s výklopnou kľukou.
Montážny panel je vyrobený galvanizovaného oceľového plechu s hrúbkou 2 mm a je ohranený. Skriňa sa montuje na stenu pomocou skrutiek (s plastovými podložkami) priamo cez zadnú stenu skrine alebo s použitím držiakov na stenu (príslušenstvo WSTWB004/WSTWB006), v obidvoch prípadoch ostáva stupeň krytia zachovaný. Montáž skríň tesne vedľa seba je možná bez obmedzení. V skrini je niekoľko bodov pre pripojenie k uzemňovacej sústave.
Obsah dodávky je zložený z kompletnej skrine s 2 výstužami na dverách (od typu WST4030150), skrine s dvojkrídlovými dverami majú 2 výstuže na vnútornej strane obidvoch dvier, z prírub s tesneniami a skrutkami, z dvojkrídlového zámku 5 mm (podľa normy DIN), z montážneho panelu, a zo súpravy pre montáž.

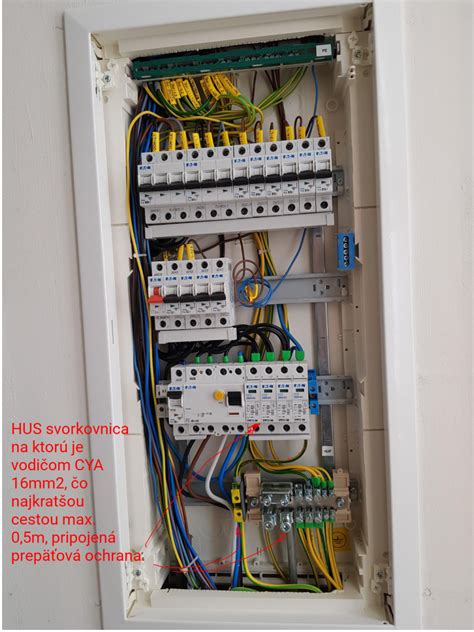

Montáž modulárnych zariadení a káblové priechodky
Na montáž modulárnych zariadení na lištu DIN. Využiteľná hĺbka medzi predným krytom inštalačnej vložky WSAIE a dverami skrine WST je 32,5 mm. Farba: RAL7035 (svetlosivá). Dodávka obsahuje: Kompletná skrinka. Striešky proti dažďu pre montáž na skrine WSA Montáž: V hornej časti skrinky sa musia vyvŕtať 4x otvory Ø 8,5 mm. Môže sa namontovať aj na vnútornú stranu dverí.
Pre správnu inštaláciu modulov je dôležité poznať vzdialenosti medzi lištami DIN:
| Model WSAIE | Vzdialenosť medzi DIN lištami (od stredu k stredu) |
|---|---|
| WSAIE6040P, WSAIE7050P, WSAIE8060P, WSAIE1080P, WSAIE1280P | 120 mm |
| WSAIE5040P, WSAIE1060P, WSAIE1260P | 130 mm |
| WSAIE4030P, WSAIE4040P | 140 mm |
Ponúkame širokú škálu káblových priechodiek na zaistenie správneho prívodu a vývodu káblov pri zachovaní stupňa krytia skrine. Káblové priechodky v rôznych prevedeniach je možné použiť na prestup káblov aj rôznych typov inštalačných rúrok. Sú vhodné na vnútorné i vonkajšie použitie.
Praktické tipy pre zapojenie
Po technologickej a teoretickej časti prichádza na rad prax. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.
