Priemyselná skracovacia a pokosová píla Graule ZS 200 N: Komplexný prehľad

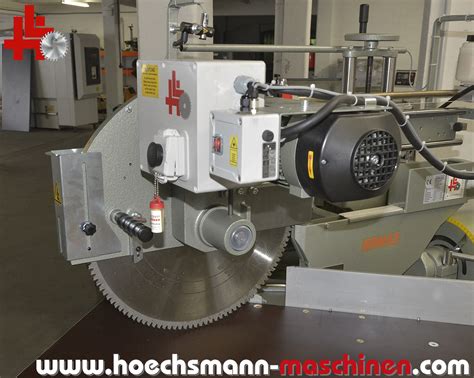

Píla Graule ZS 200 N je robustná a profesionálna priemyselná píla, ktorá predstavuje kľúčové vybavenie pre prevádzky vyžadujúce precízne a opakovateľné rezy. Táto priemyselná píla na delenie kovov je navrhnutá pre presné priečne a uhlové rezy, pričom disponuje možnosťou otáčania a náklonu pre zvýšenie všestrannosti. Vďaka digitálnej uhlovej indikácii je ideálna pre podniky, ktoré kladú dôraz na presné pokosy, vysokú presnosť opakovania a efektívne časy nastavenia.

Všestrannosť a precíznosť rezania

Model ZS 200 N je ideálny na priečne, uhlové aj šikmé rezy. Je navrhnutý tak, aby materiály ako drevo, PVC a hliníkové profily bolo možné opracovať čisto a presne. Perfektne reže do výšky 200 mm, pričom umožňuje aj dvojité pokosové rezy s pevným nulovým bodom.

Pílová jednotka sa pohybuje na tvrdenom vodiacom ramene a je horizontálne otočná na obidve strany pre uhlové rezy. To zaisťuje flexibilitu pri práci a umožňuje širokú škálu aplikácií. S obojstranným náklonom poskytuje maximálnu adaptabilitu pre rôzne rezné úlohy.

Možnosti rezania

Kľúčové špecifikácie pre rezné kapacity sú nasledovné:

1. Maximálna kapacita rezu pri uhle 90° je 200 mm.
2. Pri uhle náklonu 45° je kapacita rezu 140 mm.
3. Maximálna rezacia výška je 200 mm.
4. Dĺžka rezu je až 420 mm.

Na požiadanie je píla k dispozícii aj s výškou rezu 215 mm alebo 240 mm, čo rozširuje jej využiteľnosť pre špecifické projekty.

Pri odpovídající úpravě je pila vhodná aj pre obrábanie hliníka, čo potvrdzuje jej univerzálnosť v priemyselnom prostredí.

Technické špecifikácie a výkon

Píla Graule ZS 200 N je vybavená výkonným motorom a robustnou konštrukciou, ktorá zabezpečuje dlhú životnosť a spoľahlivý výkon. Rôzne modely a roky výroby môžu mať mierne odlišné špecifikácie, avšak základné parametre zostávajú konzistentné.

Pohonná jednotka

Píla je vybavená elektromotorom so tromi fázami, pracujúcim na 400 V. Výkon motora sa pohybuje v rozmedzí od 3,0 kW (4,08 k) až po 5,5 kW (7,48 k), čo zaisťuje dostatočný výkon pre náročné rezné práce. Súčasťou je aj brzda, ktorá zvyšuje bezpečnosť a efektivitu práce. Otáčky pílového kotúča sú minimálne 2 800 ot./min.

Pilový kotúč a systém chladenia

Kľúčové špecifikácie zahŕňajú priemer pílového kotúča 520 mm a upínací priemer 50 mm. Píla je osadená HM kruhovým pílovým kotúčom alebo karbidovým pílovým kotúčom 520x4,0/2,8 x 50 mm 60 WZ neg., ktorý je vhodný pre rezanie hliníka a plastov. Integrované je zariadenie na postrek pílového kotúča pre aplikáciu chladiča alebo maziva počas rezu, čo predlžuje životnosť kotúča a zlepšuje kvalitu rezu.

Rozmery a hmotnosť

Celkové rozmery stroja sa líšia v závislosti od konkrétneho modelu a konfigurácie, ale typicky sú nasledovné:

• Dĺžka: od 1650 mm do 1750 mm
• Šírka: od 1030 mm do 1200 mm
• Výška: od 1800 mm do 1850 mm
• Celková hmotnosť: od 350 kg do 400 kg

Píla má stôl o rozmeroch 900 x 700 mm, čo poskytuje dostatočnú pracovnú plochu.

Konštrukcia a bezpečnostné prvky

Pílová základňa so 6 podperami kľúk zaisťuje bezpečné státie pri práci, čo je kľúčové pre stabilitu a presnosť. Pre ovládanie a bezpečnosť obsahuje stroj hydraulickú brzdou podávania a pneumatické upínanie materiálu z oboch strán zhora. To zaručuje pevné držanie obrobku počas rezu a minimalizuje riziko posunu materiálu. Píla tiež zahŕňa hliníkový zadný doraz pre presné polohovanie materiálu.

Nastavenie náklonu je usnadnené stojanom s ručnou kľukou, čo umožňuje jednoduché a presné nastavenie uhla.

Príslušenstvo pre efektívnu manipuláciu s materiálom

Pre maximálnu efektivitu je k píle Graule ZS 200 N dostupné aj rozsiahle príslušenstvo, ktoré zjednodušuje manipuláciu s dlhými a ťažkými obrobkami.

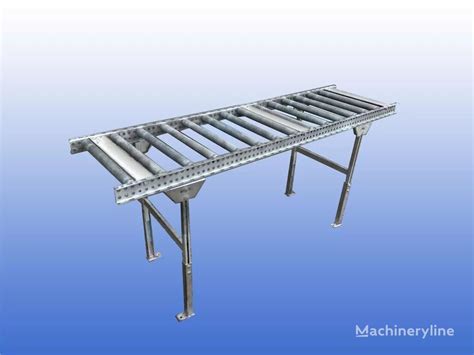

• Valčekové dopravníky: Pre manipuláciu s materiálom je pripojený dlhý kovový dopravný valec s dĺžkou 4000 mm a šírkou 350 mm. Tento dopravník obsahuje skladaciu zarážku materiálu a mierku pre presné umiestnenie obrobku. Dostupné sú aj ťažké priečne valčekové dráhy s dĺžkou 6 000 mm, montovateľné vľavo.
• Digitálny doraz: Doraz sa nastavuje spredu ručným kolieskom a dĺžka je digitálne čitateľná na milimeter presne. K dispozícii je aj mobilný pílový stojan s celkovou dĺžkou približne 8600 mm, s dorazovým valčekovým dopravníkom na ľavej strane 5200 mm, meracou dĺžkou od 400 do 5960 mm, s digitálnym LED displejom dĺžky.
• Digitálna elektronická zobrazovacia jednotka: Na prianie je možné vybaviť pílu digitálnou elektronickou zobrazovacou jednotkou typu FIAMA EP6 pre prevádzku v sieti 230 V, s elektrickým vypínačom a zásuvkou. Táto jednotka disponuje výkonným tmavočerveným LED displejom, ktorý zaisťuje jednoduchú a presnú kontrolu nastavení.
