Skľučovadlo je základným mechanickým zariadením na obrábacom stroji, ktoré sa používa na upnutie obrobku. Funguje ako príslušenstvo na upínanie a polohovanie obrobku, pričom využíva radiálny pohyb pohyblivých čeľustí rozmiestnených na tele skľučovadla. Skladá sa z troch hlavných častí: tela skľučovadla, pohyblivej čeľuste a mechanizmu pohonu čeľustí.
Priemer tela skľučovadla sa pohybuje minimálne od 65 mm až do 1500 mm a často obsahuje stredový otvor pre prechod cez obrobok alebo tyč. Zadná časť skľučovadla má valcovú alebo krátku kužeľovú štruktúru a je spojená s koncom vretena obrábacieho stroja priamo alebo cez prírubu. Skľučovadlá sa zvyčajne montujú na sústruhy, valcové brúsky a vnútorné brúsky, ale môžu byť tiež použité v spojení s rôznymi indexovacími zariadeniami pre frézky a vŕtačky.
Typy skľučovadiel
Skľučovadlá možno kategorizovať rôznymi spôsobmi. Podľa počtu čeľustí ich môžeme rozdeliť na:
- dvojčeľusťové skľučovadlo
- trojčeľusťové skľučovadlo
- štvorčeľusťové skľučovadlo
- šesťčeľusťové skľučovadlo
- špeciálne skľučovadlo
Podľa spôsobu pohonu sa rozdeľujú na:
- ručné skľučovadlo
- pneumatické skľučovadlo
- hydraulické skľučovadlo
- elektrické skľučovadlo
- mechanické skľučovadlo
Skľučovadlá vo vŕtačkách a dlabacích strojoch

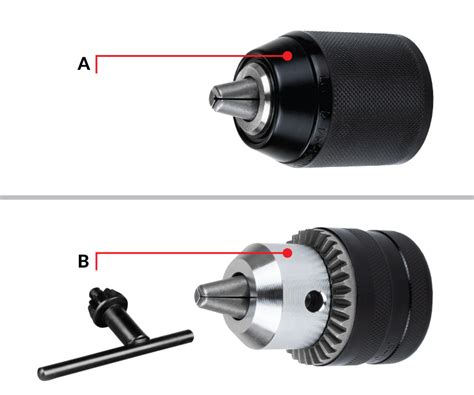

Príkladom skľučovadla pre bežné nástroje je skľučovadlo DP05-16, ktoré je nevyhnutným doplnkom každej vŕtačky. Efektívne dotiahne vrták, čo umožňuje okamžité začatie práce.
U tesárskych a stolárskych spojov platí jedno základné pravidlo: čím presnejší a tuhší je spoj, tým je aj pevnejší a trvácnejší. Spoj s pravouhlým prierezom, ako je napríklad čap a dlab, má oproti kolíkovému spoju alebo zaoblenému čapu až dvojnásobnú pevnosť a stabilitu. Jeho výroba však nie je technologicky príliš jednoduchá a vyžaduje presnosť a prax.
Ostrohranná Dlabačka a jej Špecifické Skľučovadlá
Pôvodne ide o vynález z Japonska, ostrohranná dlabačka pracuje vertikálne, na rozdiel od tej vŕtacej, a na svoju činnosť používa hneď dve skľučovadlá. Táto dlabačka výrazne zvyšuje presnosť spoja a skracuje dobu strávenú úpravou čapu na zaguľatenie hrán pre oválne dlaby. Stolná dlabačka je ideálna pre drobnejšie práce, napríklad pri výrobe čapov a dlabov stoličiek alebo stolov.
Dlabačky sú vybavené hĺbkovým dorazom, ktorý umožňuje dlabať vždy do rovnakej, presne nastavenej hĺbky. To zabezpečuje konzistentné a opakované výsledky.
Ostrohranné Dlabacie Vrtáky
Ostrohranné dlabacie vrtáky, ktoré sa inštalujú do stroja, nie je možné používať v normálnych dlabačkách alebo vŕtačkách, pretože majú špecifickú konštrukciu. Tieto nástroje sa skladajú z vnútorného hadovitého vrtáka, ktorý je upevnený v skľučovadle, a štvorhranného dláta, ktoré je zafixované v stacionárnom puzdre pod skľučovadlom.
Princíp ich práce je nasledujúci: hadovitý vrták najprv prevrtáva guľatú dieru a následne ostrohranný dlabák tlakom vysekne do materiálu štvorhranný otvor. Tieto špeciálne vrtáky sa dajú aj ľahko brúsiť, čo predlžuje ich životnosť a udržuje ich výkonnosť.
