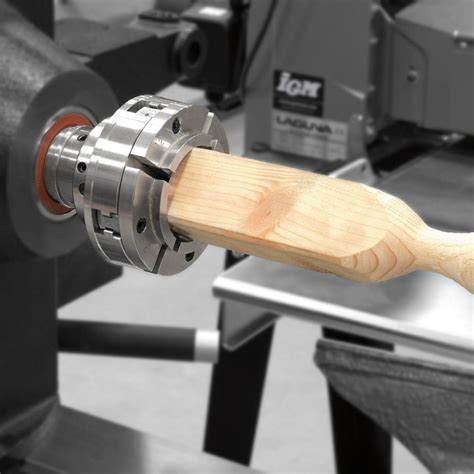

Pre každého, kto sa venuje sústruženiu dreva, je výber správneho skľučovadla kľúčový pre dosiahnutie presných, bezpečných a efektívnych výsledkov. Skľučovadlo je nevyhnutným komponentom, ktorý zaisťuje pevné a stabilné uchytenie obrobku na sústruhu, čo umožňuje sústrediť sa na samotné opracovanie dreva. Existuje niekoľko typov skľučovadiel, pričom každý má svoje špecifické výhody a je určený pre rôzne druhy prác a obrobkov.
Typy skľučovadiel pre sústruženie dreva
Skľučovadlá sa líšia predovšetkým počtom upínacích čeľustí a spôsobom ich pohybu. Najčastejšie sa stretávame s trojčeľusťovými a štvorčeľusťovými variantmi, ktoré ponúkajú odlišnú flexibilitu a presnosť upnutia.

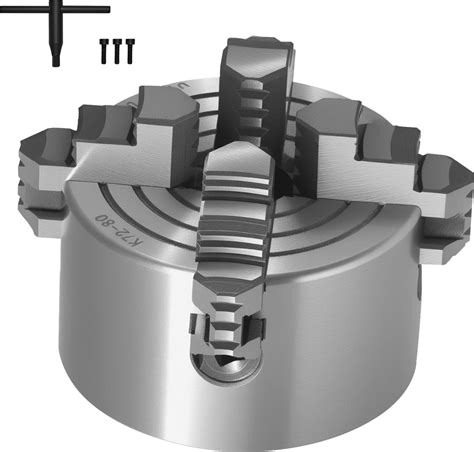

Štvorčeľusťové skľučovadlo

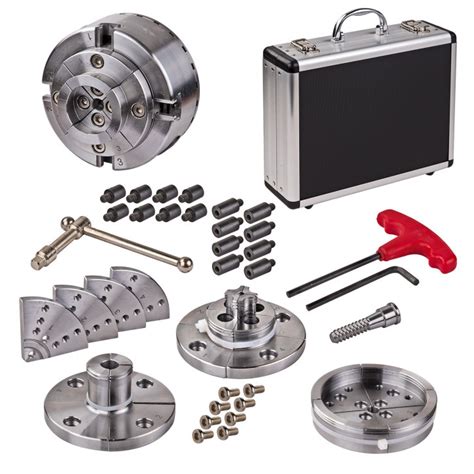

Štvorčeľusťové skľučovadlo sa primárne používa na nepravidelné a asymetrické obrysy obrobku vďaka možnosti nastavenia štyroch upínacích čeľustí decentralizovane, teda individuálne. Pevná a robustná konštrukcia umožňuje spracovanie obrobkov s priemerom alebo obrysovými rozmermi od 40 do 125 mm. Táto flexibilita je obzvlášť cenná pri práci s drevom, kde sú často potrebné špecifické uhly alebo excentrické upnutia. Medzi moderné riešenia patria aj univerzálne štvorčeľusťové skľučovadlá.
- Univerzálne štvorčeľusťové skľučovadlo KP96 s priemerom 96 mm so závitom M33 x 3,5 TPI je vyrobené z kalenej ocele #45 pre maximálnu pevnosť a odolnosť.
- Univerzálne štvorčeľusťové skľučovadlo KP2 s priemerom 70 mm so závitom 1" x 8 TPI je vyrobené z kalenej ocele #45 pre vysokú odolnosť a dlhú životnosť.
Trojčeľusťové skľučovadlo
Univerzálne trojčeľusťové skľučovadlo s priemerom 100 mm je vyrobené z kvalitnej kalenej liatiny a ponúka vysokú odolnosť aj presnosť (≤ 0,05 mm). Samostrediace čeľuste umožňujú rýchle a presné upnutie obrobkov v rozsahu 6-100 mm bez nutnosti ďalšieho nastavovania. Telo skľučovadla je vyrobené z vysoko kvalitnej liatiny, ktorá zaisťuje dlhú životnosť aj pri intenzívnom používaní. Všetky vodiace a ložiskové plochy sú precízne obrábané pre hladký chod a vyšší výkon. Tri čeľuste skľučovadla sa automaticky centrovane vyrovnávajú, čím dosahujú vysokú presnosť bez nutnosti ručného nastavenia po montáži. Konštrukcia s presným kužeľovým ozubeným kolesom zaisťuje hladký a presný chod. Skľučovadlo je navrhnuté pre maximálny užívateľský komfort - vďaka automatickému centrovaniu nie je potrebné zdĺhavé vyrovnávanie pri každom použití.
Kľúčové vlastnosti moderných skľučovadiel
Moderné skľučovadlá sú navrhnuté tak, aby maximalizovali možnosti upnutia obrobka a zároveň zabezpečili vysokú presnosť a jednoduchosť použitia. Ich konštrukcia a materiály sú optimalizované pre dlhú životnosť a spoľahlivosť aj v náročných podmienkach.
Presnosť a odolnosť
Precíznosť výroby je kľúčová pre dokonalé výsledky sústruženia. Skľučovadlá prechádzajú precíznou CNC výrobou, čo zaručuje vysokú presnosť. Telo z nehrdzavejúcej ocele je obrábané s presnými toleranciami pre dokonalé uchytenie na sústruh a presné usadenie čeľustí. Tieto skľučovadlá nehrdzavejú, ani kvôli kondenzácii v chladnej dielni, ani zo živice z vlhkého dreva. Použité materiály, ako je nerezová oceľ, kalená liatina alebo kalená oceľ #45, zabezpečujú účinnú odolnosť voči korózii a celkovú dlhú životnosť.
Univerzálnosť a kompatibilita
Mnohé skľučovadlá sú navrhnuté s ohľadom na univerzálnosť a kompatibilitu s rôznymi sústruhmi. Vymeniteľná montážna doska je užitočná pri zmene sústruhu, čo vám šetrí čas a peniaze. Stačí vybrať montážnu dosku vhodnú pre závit nového sústruhu a pripevniť ju k telu skľučovadla. Pri prvom nákupe skľučovadla vyberte správny závit pre vreteno vášho sústruhu. Okrem sústruhov na drevo sa skľučovadlá skvele hodia aj na použitie na brúskach, frézkach, vŕtačkách a ďalších dielenských strojoch.
Jednoduchosť použitia
Užívateľský komfort je dôležitým aspektom. Kľuka skľučovadla má štvorhranný koniec pre pevné usadenie v ozubenom kolese a jednoduchú obsluhu. Samostrediace čeľuste trojčeľusťových skľučovadiel zabezpečujú, že nie je potrebné zdĺhavé vyrovnávanie pri každom použití, čo šetrí čas a zjednodušuje prácu.
Prehľad skľučovadiel
Nasledujúca tabuľka porovnáva rôzne typy a modely skľučovadiel spomenutých v článku:
| Model / Typ skľučovadla | Počet čeľustí | Priemer skľučovadla | Materiál | Rozsah upnutia | Špeciálne vlastnosti |
|---|---|---|---|---|---|
| Štvorčeľusťové (všeobecne) | 4 | 40 - 125 mm | Robustná konštrukcia | Nepravidelné a asymetrické obrobky | Decentralizované nastavenie čeľustí |
| SK100 | 4 | 100 mm | Nerezová oceľ | - | CNC výroba, vymeniteľná montážna doska, závit M33 x 3,5 mm (ASR drážka), SafetyJaw, 5-ročná záruka |
| Trojčeľusťové (univerzálne) | 3 | 100 mm | Kalená liatina | 6 - 100 mm | Samostrediace čeľuste, presnosť ≤ 0,05 mm, dlhá životnosť |
| KP96 | 4 | 96 mm | Kalená oceľ #45 | - | Závit M33 x 3,5 TPI |
| KP2 | 4 | 70 mm | Kalená oceľ #45 | - | Závit 1" x 8 TPI |
Špecifické modely a značky
Skľučovadlo SK100: Inovácia z Axminsteru
Skľučovadlo SK100 je navrhnuté tak, aby maximalizovalo možnosti upnutia obrobka. Ide o skľučovadlo, ktoré dodá vašej práci iný rozmer, a urobí tak sústruženie ľahšie, presnejšie a príjemnejšie. Vhodné je pre každého, kto chce posunúť sústruženie na vyššiu úroveň. Priemer skľučovadla je 100 mm.
Skľučovadlá SK100 prechádzajú precíznou CNC výrobou, a to kompletne v Axminsteri vo Veľkej Británii. Vy si tak môžete byť istí dokonalou presnosťou. Všetko je vyrobené výhradne vo výrobnom závode v Axminsteri vo Veľkej Británii pomocou technológie CNC pre maximálnu presnosť.
Skľučovadlo SK100 sa vyznačuje veľmi tenkým priemerom 100 mm, celistvým telom z nehrdzavejúcej ocele vyrábaným na CNC a vymeniteľnou montážnou doskou pre účinnú odolnosť voči korózii. Tieto skľučovadlá nehrdzavejú, ani kvôli kondenzácii v chladnej dielni, ani zo živice z vlhkého dreva.
Vymeniteľná montážna doska umožňuje ponechať telo skľučovadla pri zmene sústruhu, čo vám šetrí čas a peniaze. SK100 je plne kompatibilné so všetkými predchádzajúcimi upínacími čeľusťami. Kľuka skľučovadla má štvorhranný koniec pre pevné usadenie v ozubenom kolese a jednoduchú obsluhu.
Závit M33 x 3,5 mm je univerzálny a kombinuje štandardný závit M33 x 3,5 mm s ASR drážkou, čo umožňuje pridať zamykací krúžok ASR a nastavovacie skrutky pre otáčanie na protismerné otáčky sústruhu. Vhodné pre sústruhy s ASR vretenom M33 x 3,5 mm. Pre protismerný chod je nutné skľučovadlo vybaviť zamykacím krúžkom ASR (nie je súčasťou). Dodáva sa iba ako telo skľučovadla s vymeniteľnou montážnou doskou.
Pokyny na montáž: Aby bolo skľučovadlo bezpečne zostavené, pripevnite jeho prednú časť k montážnej doske skľučovadla (so závitom) pomocou 4 skrutiek M6 x 25 mm a utiahnite ich na 12 Nm (newtonmeter). K upevneniu skľučovadla ku krytu SK100 použite 4 skrutky M4 x 40 mm a utiahnite ich na 3,5 Nm.
Značka GÜDE: Robustnosť a spoľahlivosť
Značka GÜDE patrí k najstabilnejším pilierom na trhu s náradím a strojmi v Európe. Od svojho založenia v roku 1979 v Nemecku sa sústredí na jasný cieľ: prinášať domácim majstrom, remeselníkom a poľnohospodárom techniku, ktorá je robustná, spoľahlivá a cenovo dostupná. GÜDE je primárne zamerané na náročných domácich majstrov a remeselníkov. Značka má na Slovensku rozsiahlu sieť autorizovaných servisov. Modrá farba je registrovanou vizuálnou identitou značky od jej vzniku.
Súvisiace príslušenstvo pre sústruhy na drevo
Pre kompletné sústruženie dreva je okrem skľučovadla dôležité mať aj vhodné príslušenstvo, ktoré rozširuje možnosti sústruhu a uľahčuje prácu.

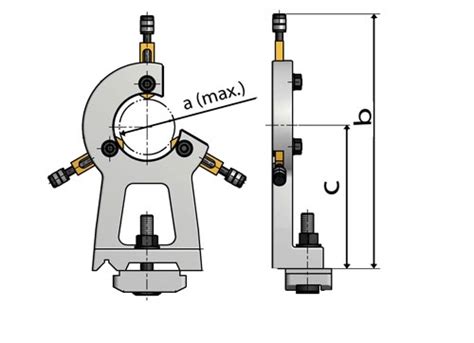

- Pevná luneta pre sústruh na drevo DB 900 / DB 1100: Luneta je určená pre sústruhy na drevo DB 900 a DB 1100.
- Sústružnícke dláta na drevo sada 8 ks: 8-dielna sada sústružníckych dlát na drevo (dĺžka cca 40 cm) je nevyhnutná pre opracovanie materiálu.
- Kopírovacie zariadenie pre DB 1202: Toto zariadenie umožňuje časovo úspornú výrobu rozmerových a profilových obrobkov.
- Lícna doska pre 4-čeľusťové skľučovadlo.
