Sklenené zábradlie: Prehľad typov skla, konštrukcií a bezpečnostných požiadaviek

Sklenené zábradlie a zábradlie so sklom je pre architektov od nepamäti vysnívaná časť stavebnej konštrukcie. Ide o architektonický prvok vyrobený zo skla, ktorý zvyšuje bezpečnosť osôb v priestore. Ochranná konštrukcia zaisťujúca bezpečnosť, ktorá prepúšťa svetlo, umožňuje rôzne kombinácie farieb a výhľad na okolitú krajinu alebo do ďalších častí interiéru. Zábradlie zo skla zväčšuje priestor a dodáva mu elegantný vzhľad. Sklo opticky zväčšuje priestor, prepúšťa svetlo a poskytuje pocit otvorenosti, čo je veľmi žiadané v súčasnom dizajne, kde sa kladie dôraz na minimalistický vzhľad a priestrannosť. Svojou prítomnosťou pozdvihne celkový dojem z priestoru okolo vás.

Sklenené zábradlie je vhodné pre každého, kto chce moderný vzhľad, viac svetla a vizuálne čisté riešenie bez masívnej bariéry. Môže sa použiť v širokej škále prostredí, od rodinných domov po kancelárie či verejné priestory, a to nielen ako zábradlie na schodiskách, ale aj na balkónoch, terasách a v galériách. Je to skvelá voľba pre veľké a kompaktné priestory, pretože umožňuje svetlu prúdiť cez celú chodbu a medzi poschodiami.

Zábradlie je trvalá stavebná konštrukcia (zvislá, šikmá a pod.), určená na ochranu osôb proti neúmyselnému pádu z voľného okraja pochôdznej plochy alebo neúmyselnému vstupu do inak nebezpečného priestoru. Fyzicky vymedzuje určitý priestor a zároveň je dôležitým bezpečnostným prvkom, najčastejšie na schodoch, strechách, terasách, balkónoch a iných vyvýšených častiach stavieb, kde je prevýšenie nad voľnou hĺbkou aspoň jeden meter. Výplň zábradlia musí spĺňať bezpečnostné normy. Použité sklo na výplň alebo celú konštrukciu zábradlia musí vykazovať dostatočnú bezpečnosť, odolnosť a stabilitu, aby sa mohlo kvalifikovať ako bezpečné zábradlie. Norma STN 743305 - Ochranná zábradlí definuje spôsoby testovania a druhy kvalifikácie bezpečnosti zábradlia. Sklenené zábradlie by malo spĺňať požiadavky na odolnosť voči kyvadlovému nárazu podľa normy EN 12600 (1B1).

Ako si vybrať sklo na zábradlie?

Pri navrhovaní bezpečného skla do zábradlia je nutné rozlišovať, či sa jedná o zábradlie v interiéri alebo exteriéri. Najčastejšie sa ako sklenené výplne zábradlia používajú vrstvené bezpečnostné sklá, ktoré sú spojené pomocou špeciálnej fólie. Navrhujeme a vyrábame sklenené zábradlia s vhodnou hrúbkou skla s ohľadom na miesto použitia, poveternostné a klimatické podmienky, s ohľadom na stavebnú pripravenosť a podľa vhodnosti použitia. Berieme do úvahy samozrejme aj vaše požiadavky na dizajn a na základe všetkých kritérií predkladáme vhodné riešenie.

Typy skla používané pre sklenené zábradlia

Pre sklenené zábradlia sa používajú predovšetkým dva základné typy skla, ktoré zabezpečujú vysokú úroveň bezpečnosti a odolnosti:

Kalené sklo (ESG)

• Kalené sklo sa označuje skratkou ESG. Ide o jednovrstvové tepelne tvrdené sklo so zvýšenou pevnosťou.
• Proces výroby: Teplne spracované mäkké sklo sa zohreje na teplotu okolo 620°C a následne sa rýchlo ochladí vzduchovou sprchou. Tento proces spôsobí, že vnútorná časť zostane teplá, zatiaľ čo na povrchu dôjde k prudkému ochladeniu. Vo vnútri zostane ťažné pnutie, zatiaľ čo na povrchu vznikne tlakové napätie.
• Vlastnosti: Nové rozloženie napätia má vplyv na podstatnú zmenu vlastností skla, sklo získa odolnosť proti nárazu, zvýši sa jeho pevnosť (až päťnásobne v porovnaní s bežným sklom) a tepelná odolnosť.
• Bezpečnosť: Pri rozbití sa kalené sklo rozpadne na malé tupé fragmenty, ktoré nespôsobia vážne poranenie, čím sa eliminuje riziko ostrých črepín.
• Vzhľad: Kalené sklo je obľúbené najmä pre jeho čistý a minimalistický vzhľad.

Vrstvené sklo (VSG) a Vrstvené bezpečnostné sklo (ESG/VSG)

• Vrstvené sklo, označované skratkou VSG, je zložené z dvoch alebo viacerých vrstiev mäkkého skla, kaleného skla alebo ich kombináciou. Obvykle rovnakej hrúbky. Sklá zábradlia sú spojené bezpečnostnou fóliou hrúbky 0,4 alebo 0,8 mm prípadne ich násobkom. Závisí od počtu použitých vrstiev.
• Výroba: Lepené sklo sa vyrába plošným spojením dvoch a viac vrstiev skla s jednou alebo niekoľkými vrstvami bezpečnostnej fólie s vysokou pevnosťou, adhéziou a elasticitou. Skla nie sú len mechanicky lepené, proces prebieha v špeciálnej vákuovej, laminovacej peci.
• Bezpečnosť: V prípade rozbitia vrstveného skla, črepiny zostávajú na fólií, čím sa znižuje alebo úplne vylučuje poranenie osôb. Tento typ skla je vhodný hlavne ako výplňové sklo do rámov, alebo stĺpových konštrukcií zábradlí.
• Kombinácia ESG/VSG: Pre samonosné sklenené zábradlia sa často používa kombinácia ESG + ESG + medzivrstva, označovaná ako ESG/VSG. Tento typ skla, známy aj ako kalené vrstvené sklo, kombinuje výhody oboch typov - zvýšenú pevnosť kaleného skla a schopnosť fólie udržať črepiny pohromade po rozbití.

Mono sklo je tiež možné použiť za špecifických podmienok, napríklad na rozdelenie priestoru, ak slúži len na vymedzenie koridoru pre pohyb ľudí (na výstaviskách, nástupištiach). Ak je zábradlie umiestnené na vyššej úrovni, kde je možný aj prepad cez okraj, tak sa odporúča inštalácia ESG/VSG vrstvené bezpečnostné sklo.

Medzivrstva v sklenených zábradliach

Pri vrstvenom skle plní medzivrstva zásadnú funkciu - spája jednotlivé tabule skla a zabezpečuje zostatkovú bezpečnosť po porušení jednej, či dokonca oboch vrstiev. Najčastejšie sa ako sklenené výplne zábradlia používajú vrstvené bezpečnostné sklá, ktoré sú spojené pomocou špeciálnej fólie:

• PVB (polyvinylbutyral): Štandardná fólia používaná pri bežnom vrstvenom skle.
• EVA (etylenvinylacetát)
• SENTRYGLAS (ionoplast): Pre sklenené zábradlie, ktoré je bezpečnostný prvok vystavený trvalému aj nárazovému zaťaženiu a často aj poveternostným vplyvom, sa používajú medzivrstvy s vyššími mechanickými a klimatickými parametrami, ako je napríklad ionoplastová medzivrstva typu SentryGlass. Tieto medzivrstvy sa vyznačujú vyšším modulom pružnosti, lepšou stabilitou pri zvýšenej vlhkosti alebo teplote, vyššou odolnosťou voči UV žiareniu, lepším správaním pri dlhodobom zaťažení a vyššou zostatkovou únosnosťou po rozbití skla.

Odporúčaná hrúbka skla na sklenené zábradlie

Rozhodnutie pre správnu hrúbku skla má priamy vplyv na tuhosť, stabilitu aj celkový pocit pevnosti. Na sklenené zábradlie sa najčastejšie používa kalené bezpečnostné sklo, zložené z dvoch alebo viacerých monolitických sklovín, ktoré sú spolu zalaminované a s bezpečnostnou fóliou uprostred. Takéto sklo sa nazýva kalené vrstvené sklo (ESG/VSG) a môže byť v hrúbke 16, 20 alebo 24 mm.

Označenie hrúbky skla v praxi:

• 6.6.4: Znamená 6 mm ESG + 6 mm ESG + štyri vrstvy laminovacej fólie (medzivrstvy). Celková hrúbka je približne 13,52 mm.
• 8.8.4: Znamená 8 mm ESG + 8 mm ESG + štyri vrstvy laminovacej fólie (medzivrstvy). Celková hrúbka je približne 17,52 mm.

Hrubšie sklo má menší priehyb pri vodorovnom zaťažení, lepšie odoláva bočnému tlaku a pôsobí pevnejšie pri dotyku. Zvýšenie hrúbky skla sa neprejavuje lineárne, ale má výrazný vplyv na tuhosť a správanie pri normových skúškach. Použité sklo na výplň alebo celú konštrukciu zábradlia musí vykazovať dostatočnú bezpečnosť, odolnosť a stabilitu, aby sa mohlo kvalifikovať ako bezpečnostné zábradlie.

Najčastejšie používané sklá pre celosklenené zábradlie

Kedy je 6.6.4 vyhovujúce riešenie?

• V interiéri rodinného domu.
• Pri výške zábradlia do 1000 mm.
• Pri rezidenciách je brané zaťaženie 1kN - vyhovujúce sklo 6.6.4 ESG VSG (kaleno lepené) alebo 8.8.4 ESG VSG.

Kedy je vhodné použiť 8.8.4 a hrubšie sklá?

• Pri vyšších zábradliach (nad 1000 mm).
• Na zábradlia v exteriéri, ako sú balkóny a terasy, sa častejšie využíva vrstvené sklo kvôli zvýšenej bezpečnosti.
• Pre komerčné nehnuteľnosti, ako sú bytové domy, hotely a verejné budovy, si vyžadujú zábradlie pre maximálnu bezpečnosť z užívania budovy. Pri obchodných priestoroch je zaťaženie 3kN - tam sklá 8.8.4 ESG VSG, 10.10.4 ESG VSG prípadne hrubšie.

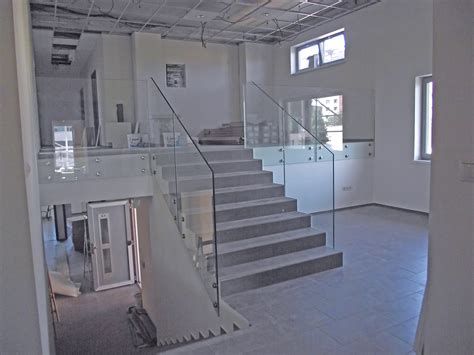

Základné rozdelenie druhov zábradlí a možnosti kotvenia

Sklenené zábradlia sa rozdeľujú podľa spôsobu uloženia a ukotvenia skla na nosnú časť zábradlia. Ďalej sa musí rozlišovať, či je zábradlie montované zhora alebo zboku. Kotvenie je pri sklenených zábradliach rovnako dôležité ako samotné sklo. Určuje, ako bude zábradlie vyzerať, aké bude pevné, koľko „kovu“ bude viditeľného a často aj to, ako náročná bude montáž. Na základe pripravenosti stavebného priestoru a vašich požiadaviek na dizajn si môžete vybrať konkrétny spôsob kotvenia.

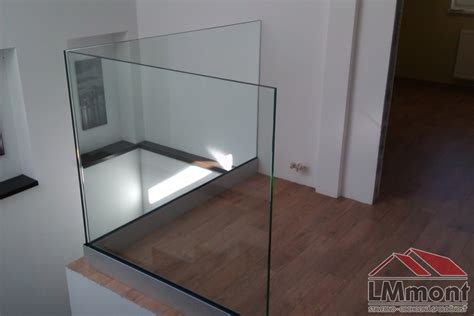

1. Sklenená balustráda v profile

Vrstvené bezpečnostné tepelne tvrdené sklo je ukotvené alebo vlepené do silikónovej lóže za svoju spodnú hranu v úrovni podlahy tak, aby pri pohľade z pochôdznej plochy bolo vidieť iba sklo. Profilové kotvenie sa najčastejšie používa pri rovinatých zábradliach, napríklad na podestách v rodinných domoch, na balkónoch alebo na atike.

Sklo zábradlia je možné vsadiť do profilu:

• so spodným kotvením
• so spodným kotvením so zapustením do podlahy
• s bočným kotvením

Tento typ je vhodný aj v prípade podlahového kúrenia, avšak je potrebné inštalovať kotviace profily pre sklenené zábradlie v dostatočnom predstihu, ideálne pred vylievaním podlahy. Je to minimalistické vsadenie do profilov rôznych tvarov. Pri exteriéri je kľúčový detail, aby bol profil správne zaizolovaný, aby voda netiekla do zateplenia alebo pod hydroizoláciu.

Dôležitá technická príprava na stavbe: Podstatná je vzdialenosť od okraja dosky vhodného materiálu. Kotvenie je možné do betónu a železa. Do dreva je možné kotviť profil len za špecifických okolností.

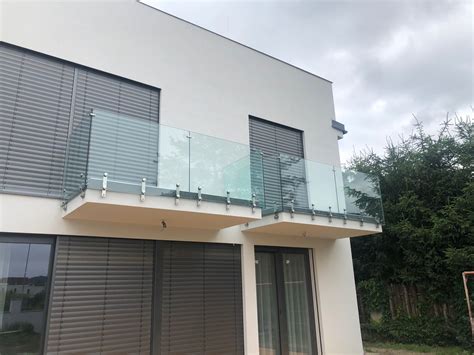

2. Kotvenie na bodových úchytoch umiestnených na bočnej strane

Je to veľmi dobrá voľba pri atypických prvkoch - napríklad ak sú na skle výrezy, špecifické tvary alebo komplikované napojenia. Bodové uchytenie je najčastejší spôsob, ak uvažujete nad tým, ako umiestniť zábradlie na schody. Úchyty na sklo nám umožňujú aj nastavenie vzdialenosti od steny a aby jednotlivé časti zábradlia na seba pekne nadväzovali. Viditeľné kotvenie na terčoch môže byť zachované alebo môžeme úchyty prekryť dizajnovou krytkou.

Dôležitá technická príprava na stavbe: Minimálna výška nosnej konštrukcie, obvykle betónovej dosky pre uchytenie je 250 mm. Kotviť je vhodné do dreva, do betónu, do oceľovej konštrukcie.

3. Bezrámové celosklenené zábradlie na spigotoch

Toto riešenie je alternatíva pre terčový systém kotvenia skleného zábradlia. Je vhodné ako interiérové, tak aj exteriérové zábradlie. Je ideálne na terasu, kde nemáte vyriešený iný spôsob odvodnenia. Voda tak môže plynulo odtekať cez otvory popod sklo a pomedzi spigoty. Kovania na sklo sú naviac rôznych tvarov, takže si môžete vybrať vhodný dizajn podľa vášho štýlu.

Dôležitá technická príprava na stavbe: Výška (betónovej) dosky pre uchytenie je minimálne 150 mm. Kotviť je vhodné do dreva, do betónu, do oceľovej konštrukcie.

4. Sklenené zábradlie s konštrukciou (stĺpikové zábradlie)

Nosná konštrukcia môže byť tvorená bočnými stĺpikmi, polorámová alebo celorámové riešenie. Klasické kovové stĺpiky (nerez, oceľ s povrchovou úpravou) nesú sklenené tabule. Stĺpikové zábradlia sú robustné a často cenovo dostupnejšie riešenie, no v moderných projektoch postupne ustupujú minimalistickejším systémom. Pri výrobe dizajnového schodiska na mieru je sklenené zábradlie pevnou súčasťou celej konštrukcie. Kotvenie skla zábradlia v takomto prípade navrhujeme v spolupráci s architektom, s ohľadom na dizajn a jednotnosť riešenia.

Dôležitá technická príprava na stavbe: Kotviť je vhodné do dreva, do betónu, do oceľovej konštrukcie.

Ako vysoké má byť zábradlie?

Zábradlie schodiska alebo terasy plní dekoratívne, no v prvom rade funkčné účely. Štandardná výška zábradlia nie je definovaná univerzálne, ale vzhľadom na prepadovú výšku a presné výšky definuje norma STN 74 3305. Výška je vždy uvádzaná od podlahy po hornú hranu skla alebo madla. Pri definovaní vhodnej výšky zábradlia vychádzame zo skúseností, zohľadňujeme normy a vhodné sklenené zábradlie navrhneme s ohľadom na špecifiká vašich očakávaní a využívania priestoru.

Minimálna výška zábradlia podľa normy

Sklenené zábradlie na terasách a balkónoch sa dá z hľadiska výšky použiť aj ako protiveterná bariéra. Nedávno sme realizovali terasové zábradlie s výškou 1,5 m kotvené bodovo do atiky, aby chránilo sediacich zákazníkov pred vetrom vanúcim z doliny.

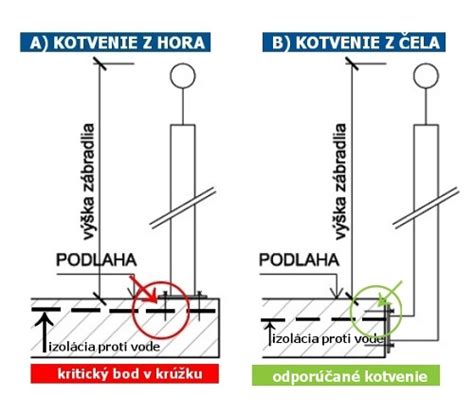

Hydroizolácia a teploizolácia pri kotvení

Hydroizolácia a teploizolácia sa týka exteriérových sklenených zábradlí, prípadne interiérového zábradlia okolo bazéna a wellness. Úlohou týchto izolačných vrstiev je predchádzanie vstupu vody do útrob konštrukcie stavby a úniku tepla a zamedzeniu tepelných mostov. Ak je terasa nad obytným priestorom, je zásadné, aby kotvenie nenarušilo hydroizoláciu. Pri exteriéri je kľúčové riešiť drenáž a utesnenie tak, aby sa „zaslepili“ kritické miesta a aby sa použilo špeciálne tmelenie - UV odolné a zároveň kompatibilné s fóliou vo vrstvenom skle (aby ju chemicky nenarušovalo).

Madlo (držadlo) na sklenenom zábradlí

Madlo je téma, ktorá sa často rieši až na konci, no pritom zásadne ovplyvňuje komfort. Madlo sa odporúča najmä pri schodisku, v domácnostiach s deťmi alebo staršími ľuďmi a všade tam, kde chcete maximálny komfort pri používaní. Niekedy je madlo pekným doplnkom. Z bezpečnostného hľadiska je to skvelé riešenie, najmä pre rodiny s malými deťmi.

Údržba a možné nevýhody skleneného zábradlia

Sklenené zábradlie nevyžaduje zložitú údržbu, no treba počítať s tým, že sklo je „viditeľné“ - odtlačky a stopy po daždi sa na ňom môžu ukázať viac než na kovovej výplni. Na ňom sú rýchlo rozpoznateľné škvrny, nečistoty a odtlačky prstov. V praxi pomáha pravidelné čistenie stierkou a jemným čističom, vhodná povrchová úprava skla a dobre navrhnuté detaily kotvenia, kde sa nezachytáva špina. Pretože sklenený povrch neobmedzuje výhľad, určite nie je vhodný, keď chcete mať súkromie. V žiadnom prípade sa neodporúča jeho použitie v exteriéri na rušných miestach, kde je vizuálne súkromie dôležité.

Cena a profesionálne poradenstvo

Cena za bežný meter skleneného zábradlia závisí od spôsobu montáže, výberu skla a toho, či máme na hornej strane zábradlia držadlo alebo nie. Sklenené zábradlie je v porovnaní s inými druhmi zábradlí o niečo drahšie, ale bude vám slúžiť veľmi dlho, pretože sklo sa neopotrebováva. Pri porovnávaní ponúk férovo si vždy overte, či obsahujú rovnaký typ skla a rovnaký spôsob kotvenia, ideálne s fotografiou priestoru, presnejšou výmerou a miestom realizácie.

Aj keď sklenené zábradlie pôsobí jednoducho, v detailoch je technicky náročné. Veľmi častý problém je, že si ľudia vyberú najlacnejší variant a kvôli estetike sa vyhýbajú dodatočnému spevneniu. Typickým príkladom je madlo alebo spojovacie prvky medzi sklami (napríklad uholníky), ktoré v konkrétnych situáciách zvyšujú stabilitu a bezpečnosť. Z praxe sa osvedčuje používať nerezové protizávitové tyče - riešenie, kde je možné závit z kotvenia kedykoľvek vyšróbovať a prispôsobiť ho dĺžke úchytu alebo nerovnostiam nosnej steny. Pri zábradlí nie je priestor na kompromisy. Sklo tu plní bezpečnostnú funkciu, preto musí mať vlastnosti, ktoré zvládnu náraz, tlak a zároveň sa pri poškodení správne „správajú“. Pre nájdenie optimálneho riešenia je potrebné vopred konzultovať s technikom.
