Polomontované stropy MIAKO sú neoddeliteľnou súčasťou komplexného systému pre hrubú stavbu. Tieto stropy predstavujú klasiku medzi polomontovanými keramickými stropmi a sú veľmi variabilné. Umožňujú použitie aj pri členitých a nepravidelných pôdorysoch miestností do svetlosti až 8 metrov.
Keramické stropy MIAKO pozostávajú z keramických stropných vložiek a keramicko-betónových stropných nosníkov vystužených zváranou priestorovou výstužou. Najčastejšie sú súčasťou stropných konštrukcií bytových a občianskych stavieb, ale možno ich použiť aj v priemyselných a poľnohospodárskych objektoch. Po doplnení výstuže je možné využitie aj ako spojité nosníky alebo na konzoly, napríklad balkónov a schodiskových podest.
Kľúčové Výhody a Vlastnosti Keramických Stropov MIAKO
Zdravá mikroklíma a akumulácia tepla
Použitie keramických stropov má dve základné výhody. Rovný keramický tehlový podhľad je dobrým podkladom pre zhotovenie omietky a zárukou dokonalej a čistej omietky, bez následného takzvaného „mapovania“. Zároveň, vďaka výbornej akumulácii a schopnosti prijímať a uvoľňovať vlhkosť, sa v miestnostiach vytvára zdravá mikroklíma. Táto vlastnosť je dôležitá na zabezpečenie zdravého a hygienicky neškodného bývania, a preto sú keramické stropy zárukou zdravého a hygienického bývania.
Požiarna odolnosť a akustické vlastnosti
Taktiež z hľadiska požiarnej odolnosti, tepelnoizolačných a akustických parametrov sú tieto trámikové stropy vhodnými konštrukčnými prvkami pre bytovú aj občiansku zástavbu. Z hľadiska požiarnej odolnosti sa tento typ stropnej konštrukcie (napríklad HELUZ MIAKO) radí podľa STN EN 13501-1: 2010 do triedy A1 a stropná konštrukcia s vápenno-cementovou omietkou s hrúbkou 15 mm má požiarnu odolnosť REI 180 D1.
Variabilita a prispôsobivosť
Stropný systém MIAKO vyniká veľkou variabilitou. Možno ho použiť pri členitých a nepravidelných pôdorysoch a do svetlého rozpätia až 8 metrov. Ukladať ho môžete na nosné steny z akéhokoľvek muriva, či už ide o pálené murivo alebo vápennopieskové, nehrá to úlohu. Pretože sa jedná o homogénny zmonolitnený typ stropu, nevznikajú ani žiadne dodatočné poruchy a deformácie. Stropné nosníky majú vysokú únosnosť a umožňujú jednoduchú (aj ručnú) manipuláciu a montáž na stavbe, čo je objektívnou výhodou stropov Miako, ktoré umožňujú skladanie priamo na stavbe bez použitia manipulačnej techniky.
Detailná Skladba Stropov MIAKO
Stropnú konštrukciu tvoria keramické stropné vložky MIAKO a keramicko-betónové stropné nosníky vystužené zváranou priestorovou výstužou. Tieto stropné konštrukcie možno používať až do svetlého rozpätia miestností 8 000 mm.
Keramicko-betónové stropné nosníky
Miako nosníky sú tvorené keramickou tvarovkou s betónovým jadrom a priehradovou výstužou. Stropné nosníky sa vyrábajú v dĺžkach od 1 500 do 8 250 mm (po 250 mm). Ich dĺžka je typicky od 1750 po 8250 mm.
Výška nosníka je 175 mm pre svetlé rozpätie miestností do 6,0 metrov (dĺžka nosníka do 6 250 mm) a pre miestnosti s rozpätím od 6,25 do maximálne 8,0 m je určená výška nosníkov 230 mm (dĺžka nosníkov od 6 500 do 8 250 mm).

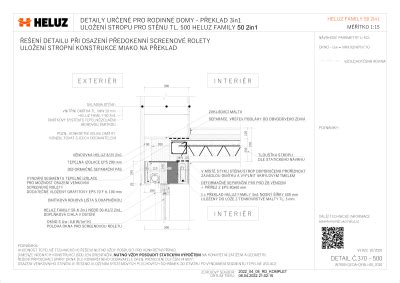

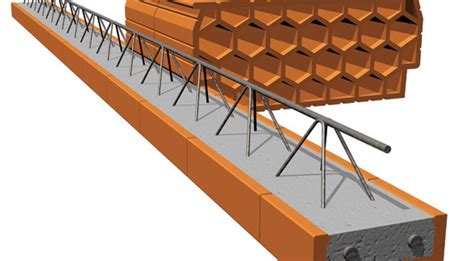

Stropné nosníky tvorí tvarovka s prierezom U so šírkou 160 mm a výškou 60 mm s priestorovou oceľovou zváranou priehradovinou z ocele BSt 500 M zabetónovanou betónom triedy C25/30. Priehradovinu tvorí horný a dolný pás spojený vlnovkovito usporiadanými diagonálami s krokom 200 mm. Horný pás tvorí vždy prút ∅ 8 mm, diagonálu ∅ 5 alebo ∅ 6 mm a spodný pás tvoria dva prúty s profilom ∅ 6 až ∅ 12 mm. Pre nosníky s dĺžkou od 4 500 mm sa výstuž pri spodnom povrchu dopĺňa ešte príložkami z ocele 10 505 (R) ∅ 6 až ∅ 20 mm, a to po celej dĺžke nosníka.
Keramické stropné vložky MIAKO
Do týchto nosníkov sa vkladajú keramické vložky, ktoré tak zohrávajú úlohu výplňového prvku. Vložky obsahujú kvôli odľahčeniu dutiny s vnútornými rebrami. Stropné vložky MIAKO sa vyrábajú v jednotnej dĺžke 250 mm s výškou 150, 190 a 230 mm. Zároveň sa vyrábajú vložky s doplnkovou výškou 80 mm, ktoré sa používajú tam, kde treba zvýšiť únosnosť stropnej konštrukcie napríklad v miestach prestupov a skrytých prievlakov. Stropné vložky sa vyrábajú pre osovú vzdialenosť nosníkov 500 a 625 mm.
Výška a rozmery stropnej konštrukcie
Vhodná výška stropnej konštrukcie sa navrhuje v závislosti od rozpätia a požadovaného zaťaženia stropnej konštrukcie. Výšku stropnej konštrukcie možno odstupňovať po 20 mm s tým, že najmenšia výška je 190 mm a potom 210, 230, 250, 270 a 290 mm.
Pre lepšiu orientáciu v typických výškach stropnej konštrukcie MIAKO ponúkame nasledujúcu tabuľku:
| Celková výška stropnej konštrukcie (H) | Štandardné výšky vložiek MIAKO | Výšky nosníkov (typické) | Príklady použitia / Poznámky |
|---|---|---|---|
| 190 mm | 150 mm | 175 mm | Najmenšia výška, pre menšie rozpätia |
| 210 mm | 190 mm | 175 mm | |
| 230 mm | 190 mm alebo 230 mm | 175 mm alebo 230 mm | Vložka 230 mm s nosníkom 230 mm pre väčšie rozpätia |
| 250 mm | |||
| 270 mm | |||
| 290 mm | Maximálna výška v tomto odstupňovaní |
Proces Montáže Stropov MIAKO
Objektívnou výhodou stropov Miako je skladanie priamo na stavbe bez použitia manipulačnej techniky. Je možné tak zohľadniť individuálne riešenie každej stavby.
Projektová príprava
Základom úspešnej realizácie každého keramického stropu je statický výpočet a kladačský výkres, ktorý okrem statických požiadaviek zohľadňuje aj dispozičné riešenie daného objektu. Tieto dokumenty zohľadnia statické požiadavky aj dispozičné riešenie objektu. Keďže každý keramický strop je jedinečný vzhľadom na zaťaženie stropu od ďalšieho podlažia prípadne krovu, radi Vám osobitne podľa priloženej projektovej dokumentácie navrhneme komplet stropný systém aj s príslušenstvom. Kladačský výkres od nás spoločne s cenovou ponukou obdržíte úplne bezplatne. Stačí svoj projekt zaslať prostredníctvom nezáväznej Kalkulácie podľa projektu.
Uloženie nosníkov a podoprenie
Samotná realizácia začína ukladaním nosníkov. Montáž stropu začíname ukladaním nosníkov, a to buď priamo na posledný rad tehál nosných stien, prípadne na železobetónový vyrovnávajúci veniec. Nosníky sa ukladajú na zarovnané obvodové a vnútorné nosné murivo alebo na železobetónový veniec. Murivo sa zarovnáva cementovou maltou do hrúbky 10 mm alebo sa realizuje vyrovnávacia vrstva z betónovej mazaniny. Dĺžka uloženia nosníkov na nosnom murive musí byť minimálne 125 mm. Treba sa riadiť viditeľnou dĺžkou vyčnievajúcej priehradovej výstuže.
Na takto zarovnané murivo sa pred uložením keramicko-betónových nosníkov položí ťažký asfaltový pás napríklad s hrúbkou 3,5 mm. Toto odporúčanie vychádza zo súčasného stavu poznania a spôsobov správania jednotlivých prvkov v konštrukcii, a to z poznatkov overených v praxi, ale aj z poznatkov súvisiacich s rozvojom jednotlivých odborov v stavebníctve. Odporúčané uloženie stropných nosníkov na ťažký asfaltový pás vychádza z akustického, tepelnoizolačného a statického hľadiska. Z akustického hľadiska použitie asfaltového pásu slúži ako opatrenie proti šíreniu hluku, a to hlavne proti šíreniu hluku vo zvislom smere.

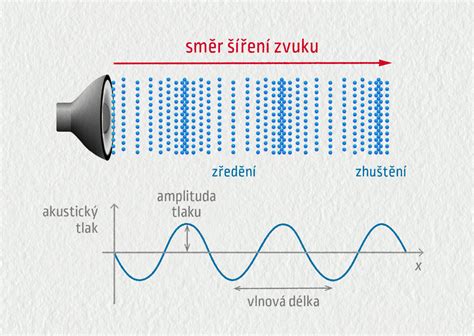

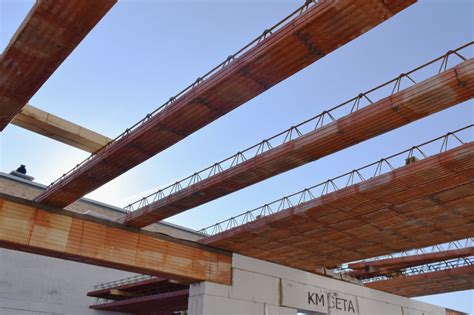

Nosníky je nutné ihneď po uložení na nosné murivo dôkladne podoprieť. Stropné nosníky treba ihneď po uložení na murivo v montážnom štádiu podoprieť, a to líniovými podperami vytvorenými napríklad z vodorovných drevených hranolov alebo z trámov systémového debnenia. Vzdialenosť medzi podperami navzájom alebo medzi podperou a nosným murivom môže byť maximálne 1 800 mm. Tieto líniové podpery sa musia podoprieť stĺpikmi vo vzdialenosti maximálne 1 500 mm, poprípade celá podperná konštrukcia sa musí navrhnúť výpočtom. Podperné stĺpiky, teleskopické alebo podložené dvoma klinmi z dôvodu ich ľahkej demontáže, sa musia zavetriť. Pri realizácii stropov súčasne vo viacerých podlažiach musia stáť podperné stĺpiky zvislo nad sebou. Od určitých rozpätí v závislosti od hrúbky stropnej konštrukcie sa odporúča stropné nosníky nadvýšiť. Toto nadvýšenie sa uvažuje v strede rozpätia, a preto treba vypočítanú hodnotu rozpočítať na jednotlivé líniové podpery.

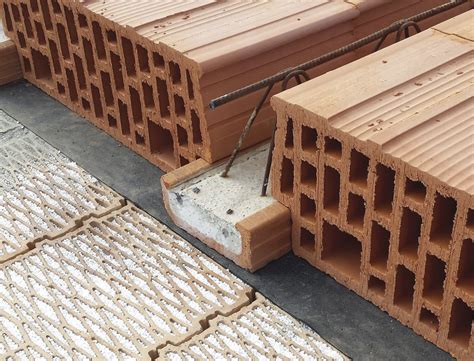

Ukladanie stropných vložiek
Po podoprení nosníkov sa ukladajú stropné vložky a to na sucho bez podmaltovania. Stropné vložky MIAKO, ktoré majú pre všetky typy stropných konštrukcií rovnakú dĺžku 250 mm, sa ukladajú nasucho na stropné nosníky. Najskôr sa uložia vložky po jednom rade na obidvoch koncoch nosníkov, čím sa vymedzí osová vzdialenosť nosníkov. Potom sa postupne ukladajú stropné vložky v radoch tak, aby bola práca plynulá. Stropné vložky sa vždy ukladajú v smere pozdĺžnej osi nosníkov. Odporúčaná hodnota minimálneho uloženia stropných vložiek na nosnom murive z bočnej strany je 25 mm.
Pri ukladaní stropných vložiek sa neodporúča na ne priamo stúpať. Celkové rovnomerné (plošné) zaťaženie nezabetónovaných vložiek nesmie presiahnuť hodnotu 1,5 kN/m2, okrem vložiek s výškou 80 mm, ktoré sa nesmú vôbec zaťažovať. Na zabezpečenie roznesenia lokálneho zaťaženia (napríklad kolesom stavebného fúrika) treba na stropnú konštrukciu položiť pojazdové dosky s minimálnou hrúbkou 24 mm.
Armovanie a betonáž
Poslednou fázou je armovanie a betonáž. Na armovanie sa používa kari sieť s okom 150 mm na 150 mm a priemerom minimálne 4 mm. Betonáž možno začať až po uložení všetkých stropných vložiek, potrebnej výstuže navrhnutej do nadbetonávky, a to vrátane výstuže vencov, stropných nosníkov - výmen, príložiek, prievlakov a podobne.
Pred samotnou betonážou sa musí celá plocha stropu dôkladne navlhčiť z dôvodu dobrej priľnavosti betónu a čo najmenšieho sania zámesovej vody z betónovej zmesi. Nadbetonávka stropu Miako sa vykonáva po uložení vložiek Miako po celej dĺžke nosníkov. Na betónovanie sa používa betón triedy C16/20 dostatočne mäkkej konzistencie. Pri betonáži stropov treba zároveň betónovať nosné rebrá, ako aj stužujúce vence s nadbetonávkou. Vzduchové dutiny v stropných vložkách nie je nutné uzatvárať proti zatekaniu betónu, pretože zatečenie je minimálne.
Betonáž musí prebiehať rovnomerne. Pri betonáži stropov treba zabrániť miestnemu hromadeniu betónu, čerstvý betón sa nesmie nanášať voľným pádom, ale napríklad ležiacou hadicou. Pri betonáži stropov sa postupuje v pruhoch, a to v smere rovnobežne s pozdĺžnou osou nosníkov. Prípadnú pracovnú škáru možno realizovať iba medzi nosníkmi v strede stropných vložiek. Pracovná škára nesmie prechádzať betónovými rebrami nad nosníkmi. Pri extrémnych poveternostných podmienkach treba prijať zvláštne opatrenia. Počas betonáže v zime sa nesmie na povrchu dielcov a výstuže nachádzať ľad a námraza.
Stropný systém PORFIX
Ošetrovanie betónu a odstránenie podpier
Po betonáži je nutné udržovať betón v dostatočne vlhkom stave až do jeho riadneho zatvrdnutia. Po zabetónovaní stropných dosiek treba betón ošetrovať v súlade s ustanoveniami STN EN 13670-1: 2010 a STN EN 206-1: 2002. Ďalej treba dodržiavať ustanovenia STN 732400, aj napriek tomu, že norma už nie je platná, odporúčania o ošetrovaní čerstvého betónu zostávajú v platnosti. Veľmi dôležité je udržiavať betón v dostatočne vlhkom stave až do jeho riadneho zatvrdnutia. Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí minimálne 28 dní od betonáže. Po vytvrdnutí získa strop nosnosť, pevnosť a tuhosť železobetónovej monolitickej dosky. Až potom môžete odstrániť podpery nosníkov. Dodržanie hlavných zásad montáže keramického stropu je predpokladom jeho bezpečného a správneho fungovania, podrobnejšie informácie k montáži našich keramických stropov nájdete v technických listoch k daným výrobkom.
Konštrukčné Detaily a Špeciálne Prvky
Obvodové stužujúce vence
Obvodové stužujúce vence sa v prípade trámových stropov najčastejšie realizujú v úrovni stropnej konštrukcie. Na vonkajšie obmurovanie stropnej konštrukcie možno použiť keramické vencové tehly. Vencové tehly sa murujú na vonkajšom okraji stropu, najlepšie až po uložení stropných dielcov. Vo vodorovnom smere sa ukladajú k sebe na pero a drážku. Po vymurovaní vencových tehál sa k nim z vnútornej strany prikladá nasucho rovnako vysoký pás tepelného izolantu, ktorý sa pri vencových tehlách zafixuje maltou v spodnej časti. Na trhu sa nachádzajú aj vencové tehly, na ktorých je izolant už priamo nalepený.
Spoločne s vloženým tepelným izolantom (napríklad polystyrénom minimálne s hrúbkou 100 mm) sa zabezpečuje požadovaná tepelná izolácia venca po celej hrúbke stropu. Medzi izolant a uložené prefabrikované prvky stropnej konštrukcie sa vloží výstuž stužujúceho venca. Odporúča sa asi každú tretiu vencovú tehlu zafixovať ohnutým drôtom pripevneným k výstuži venca a jeho zaháknutím zhora do otvoru vencovej tehly na zvýšenie tuhosti vonkajšej predmurovky (zabezpečenie proti vytlačeniu betónom pri betonáži). Pri betonáži treba zabezpečiť minimálne krytie výstuže v hrúbke 20 mm.
Prievlaky v stropnej konštrukcii
Princíp týchto stropov umožňuje vytvorenie železobetónových skrytých prievlakov v stropnej konštrukcii, prievlakov viditeľných, spriahnutých so stropnou konštrukciou alebo, naopak, prievlakov s nadbetónovaným železobetónovým rebrom, alebo ich vzájomnou kombináciou. V prípade použitia oceľových prievlakov v stropnej konštrukcii sa na zabezpečenie lepšieho spolupôsobenia oceľových prievlakov s nadbetonávkou stropnej konštrukcie odporúča na oceľové prievlaky privariť tŕne zasahujúce do nadbetonávky, poprípade realizovať návrh prievlaku ako oceľobetónového nosníka. Pokiaľ sa v stropnej konštrukcii použili prievlaky, treba posúdiť murivo na sústredené zaťaženie. Pri oceľových prievlakoch sa musí realizovať spriahnutie s nadbetonávkou a v závislosti od typu schodišťa realizácia prípravy na uloženie schodišťového ramena.
Únosnosť a Statický Návrh Stropov MIAKO
Každý výrobca tohto typu stropnej konštrukcie má vypracované tabuľky statických únosností stropov. Na základe požadovanej dĺžky svetlého rozpätia v miestnosti a základnej charakteristiky stropnej konštrukcie po zmonolitnení (to znamená celková výška konštrukcie H a osová vzdialenosť nosníkov B) sa priraďujú v statických tabuľkách hodnoty statických veličín stropnej konštrukcie, z ktorých najdôležitejšia je hodnota rovnomerného zaťaženia q v kN/m2 (bez vlastnej tiaže stropnej konštrukcie).
Touto hodnotou možno stropnú konštrukciu zaťažiť tak, aby vyhovela na medzný stav únosnosti a na medzný stav použiteľnosti. Pri zostavovaní týchto tabuliek sa vychádzalo z predpokladu zaťaženia pre stále zaťaženie hodnotou g = 1,5 kN/m2 a pre úžitkové zaťaženie tiež hodnotou q = 1,5 kN/m2. To predstavuje celkové zaťaženie 3,0 kN/m2 (v súlade s STN 73 0035 ide o normové hodnoty, v súlade s STN EN 1991 ide o hodnoty charakteristické). V návrhových tabuľkách sa od okamihu, keď táto hodnota maximálneho prípustného zaťaženia stropnej konštrukcie klesne pod hodnotu 3,0 kN/m2, objavuje ešte jeden riadok s hodnotami platnými pri zdvojení nosníkov v konštrukcii. V tomto prípade sa odporúča pri návrhu stropnej konštrukcie zvoliť vyššiu hrúbku stropnej dosky. Maximálne dovolené hodnoty rovnomerného zaťaženia sa odvádzajú z ohybového momentu únosnosti alebo z maximálneho dovoleného medzného pretvorenia pre konkrétne vystuženie a dĺžku jednotlivých nosníkov s ohľadom na spolupôsobiaci prierez po zmonolitnení. Od takto vypočítaného rovnomerného zaťaženia sa potom odpočíta vlastná hmotnosť stropnej dosky. Pri statickom výpočte sa berie do úvahy prostý nosník.
Pri návrhu podlahy na stropoch Miako, napríklad pri inštalácii ťažkých kachlových kachlí, je kľúčové zohľadniť lokálne zaťaženie a staticky posúdiť potrebu nosnej dosky alebo zosilnenia konštrukcie.
