Komplexný sprievodca sedlovou strechou: Výkresy, konštrukcia a výhody

Ak dáte malému dieťaťu nakresliť dom, takmer určite bude mať sedlovú strechu. Ide o jeden z dôkazov, že sedlové strechy patria v našich končinách suverénne medzi najrozšírenejšie. Sedlová strecha je často vnímaná ako symbol stability a tradičnej architektúry. Mnoho stavieb, či už moderných alebo historických, využíva tento dizajn práve pre jeho estetickú hodnotu a praktické výhody. Sedlové strechy patria medzi desaťročiami overenú klasiku. Mnohí ju nazývajú zjednodušene - šikmá strecha alebo áčková strecha, hoci samozrejme nejde o jediný dostupný typ strechy so šikmou rovinou.

Napriek tomu, že v určitých obdobiach boli v centre pozornosti ploché strechy, tie sedlové si počas desaťročí udržali svoju popularitu a aj dnes patria medzi najrozšírenejšie. Sedlové strechy nie sú len výsadou rodinných domov. Čoraz častejšie ich môžeme vidieť aj na moderných budovách, ako sú školy, kancelárske budovy či sklady. Ich flexibilita a univerzálnosť ich robí vhodnými pre širokú škálu stavebných projektov. Sedlová strecha je tradičný typ strechy tvorený dvoma šikmými strešnými rovinami, ktoré sa stretávajú v najvyššom bode - v hrebeni. Tento konštrukčný princíp patrí medzi najrozšírenejšie riešenia pri rodinných domoch, pretože je staticky stabilný, efektívne odvádza dažďovú vodu aj sneh a umožňuje jednoduchú realizáciu krovu.

Vlastnosti a výhody sedlovej strechy

Prečo „sedlová“? Pozrite sa na ňu bližšie. Pomenovanie sedlová strecha vychádza zo samotného vzhľadu krovu. Ten aspoň vzdialene pripomína sedlo koňa. Pre tých, ktorí si stále nevedia predstaviť, o akej strešnej konštrukcii je reč možno pomôže, nasledovný obrázok a popis. Sedlovú strechu tvoria dve strešné roviny, ktoré sú ohraničené párom štítových stien. Tie majú tvar trojuholníka.

Hneď na úvod spomeňme, že na sedlových strechách by sme len ťažko hľadali nejaké zrejmé nevýhody. Snáď môže niekoho odradiť iba fakt, že sedlové strechy sú v niektorých oblastiach veľmi rozšírené a tak váš dom v tomto smere príliš nevynikne. Ak ale považujete sedlovú strechu za príliš „tuctovú“, stále máte na výber množstvo iných typov.

Sedlová strecha ponúka kombináciu technických aj ekonomických výhod. Medzi najväčšie benefity patrí jednoduchšia konštrukcia, nižšie realizačné náklady v porovnaní s komplikovanými strechami, dlhá životnosť a spoľahlivé odvádzanie zrážok.

• Jednoduchosť a náklady: Na prvý dôležitý argument v prospech sedlových striech natrafíte už pri plánovaní a konštrukcii. Stavba sedlovej strechy je totiž pomerne jednoduchá. Tento typ striech nemá žiadne nárožia a tak aj samotná montáž krytiny patrí medzi tie jednoduchšie a rýchlejšie úkony. V praxi to teda znamená ušetrené náklady pri konštrukcii. V úvode sme spomínali, že sedlová strecha je jednoduchá. Vďaka tomu nemusia tesári riešiť zložitý krov, čo sa prejaví na nižších nákladoch.
• Efektívne odvádzanie vody a snehu: Ďalšie výhody sedlovej strechy spoznáte až po jej montáži a určitom čase používania. Vďaka tomu, že je z oboch strán šikmá, nezadržiava vodu a v prípade kvalitne vyhotoveného odkvapového systému sa môžete vždy spoľahnúť na bezproblémové odvádzanie vody. Šikmá strecha navyše dobre odvádza vodu. Túto vlastnosť oceníte najmä počas zimy, keď napadne veľa snehu. Ten sa už pri prvých lúčoch slnka začne topiť a zosunie sa zo strechy. Sedlová strecha rovnako oceníte aj počas zimy, pretože ťažký sneh sa na nej neudrží. Sedlová strecha je vhodná do stredoeurópskeho podnebia najmä preto, že jej sklon umožňuje prirodzené zosúvanie snehu a rýchly odtok dažďovej vody. Tým sa minimalizuje riziko zatekania a nadmerného zaťaženia strešnej konštrukcie počas zimy.
• Využitie podkrovia: Sedlová strecha navyše vytvára priestor na využitie podkrovia napríklad ako sklad sezónneho oblečenia alebo ako obytný priestor. Sedlová strecha vytvára pod strešnými rovinami prirodzený priestor, ktorý možno využiť ako obytné podkrovie alebo úložný priestor. Napokon, sedlová strecha je skvelým riešením pre každého, kto plánuje využívať podkrovie, a to či už ako obytný alebo skladovací priestor.
• Energetická efektivita: Sedlové strechy majú aj ďalšiu dôležitú výhodu - sú efektívne z hľadiska energetickej úspory. Vďaka svojmu tvaru pomáhajú lepšie odvádzať teplo a znižovať náklady na vykurovanie počas zimných mesiacov. Sedlová strecha ovplyvňuje energetickú efektivitu domu tým, že umožňuje kvalitné zateplenie a prirodzené odvetranie podstrešného priestoru. Správne navrhnutá skladba strechy minimalizuje tepelné mosty a znižuje únik tepla v zimných mesiacoch.
• Univerzálnosť materiálov: Konštrukcia áčkovej strechy umožňuje použiť široké spektrum strešných krytín. Rovnako tak je tento typ krovu vhodný na všetky druhy strešných krytín.
• Solárne panely: Zároveň je sedlová strecha ideálna na inštaláciu solárnych alebo fotovoltaických panelov.

Kto ocení sedlovú strechu?

Sedlová strecha je určená prakticky každému, kto vyžaduje praktickú, funkčnú a spoľahlivú strechu pre svoj dom.

Sklon strechy - prečo je dôležitý?

Sklon strechy ovplyvňuje viacero faktorov. Sklon strechy ovplyvňuje: účinnosť odvodu vody a snehu, výber vhodnej krytiny, možnosť obytného podkrovia, vzhľad budovy. Pri návrhu sedlovej strechy je dôležité zohľadniť viacero faktorov, vrátane poveternostných podmienok v danej oblasti. Sklon strechy by mal byť optimalizovaný tak, aby čo najlepšie odolával vetru, snehu a dažďu, ktoré môžu ovplyvniť jej životnosť a funkčnosť. Častá otázka súvisiaca so sedlovými strechami sa týka ideálneho sklonu. Vo všeobecnosti sa odporúča dodržať sklon sedlovej strechy v rozmedzí 35 až 45 stupňov, no nejde o pravidlo. Sklon je vhodné prispôsobiť s ohľadom na okolie stavby, a to ako z pohľadu architektúry, tak z pohľadu poveternostných podmienok v danej oblasti. Príklady je možné nájsť najmä v horských oblastiach, kde často sneží.

V kontexte sedlovej strechy, ak je sklon strechy 36°, ako v príklade z praxe, bola vaznica osadená vo výške 3,30 m, aby sa tento sklon dodržal. Odporúčaný sklon sedlovej strechy sa zvyčajne pohybuje medzi 35° až 45°, pričom konkrétna hodnota závisí od typu použitej krytiny a lokálnych klimatických podmienok. Negatíva konštrukcie sedlovej strechy sa hľadajú ťažko. Inak by nebola taká obľúbená medzi staviteľmi aj majiteľmi domov.

Faktory ovplyvňujúce sklon strechy

• Sklon strechy ovplyvňuje viacero faktorov.
• Zaťaženie snehom: Strechy sa veľkým sklonom strechy vyskytujú viac v horských oblastiach. Naopak, v oblastiach s menšou snehovou nádielkou môže byť lepší menší sklon. a s tým súvisiace zaťaženia vetrom a snehom.
• Zaťaženie vetrom: Väčší sklon strechy môže viesť k vyššiemu zaťaženiu vetrom, čo si vyžaduje dôkladné kotvenie krytiny.
• Voľba strešnej krytiny: Nie každý typ krytiny je vhodný na každý sklon strechy. Niektoré krytiny vyžadujú minimálny sklon pre zabezpečenie vodotesnosti.
• Typ krovu: Sklon strechy ovplyvňuje aj voľbu konštrukcie krovu.

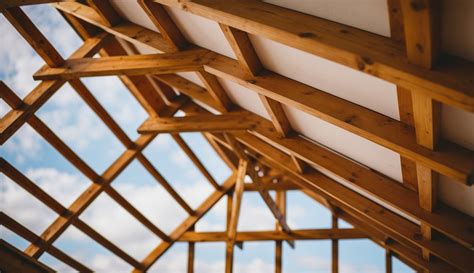

Krov - nosná kostra strechy

Krov je srdcom celej strešnej konštrukcie. Nesie krytinu aj zaťaženia od snehu či vetra. Základom každej strechy je strešná konštrukcia, ktorá zabezpečuje jej tvar a únosnosť. Strešná konštrukcia šikmých striech je najčastejšie tvorená krovom, ktorý je súborom drevených alebo oceľových prvkov (krokvy, väznice, stĺpiky, krížové väzby). Krov prenáša zaťaženie z krytiny a snehu na obvodové múry.

Krov ako nosná časť strechy vytvára podklad pre ďalšie dôležité časti strechy, ako je hydroizolácia - podstrešné paropriepustné membrány alebo asfaltové pásy, kontralaty, debnenie, tepelná izolácia, latovanie a strešná krytina. Konštrukcia sedlovej strechy - základ dlhoročnej odolnosti. Aj keď sedlová strecha pôsobí jednoducho, jej návrh musí byť dôkladný. Len kvalitná konštrukcia odolá vetru, snehu a dažďu desiatky rokov. Pri návrhu je dôležité zohľadniť nielen estetiku, ale aj typ krytiny, sklon strechy či plánované využitie podkrovia. Nosnú časť tvorí krov - prenáša všetko zaťaženie na nosné steny. Kľúčový je výber kvalitných materiálov a dodržanie technológie.

Materiály a realizácia krovov

Najbežnejším materiálom na stavbu krovu je drevo. Drevené krovy sú ľahké, pevné a ekologické. Ide o dodnes neprekonateľný materiál. Pokiaľ je totiž drevo kvalitné, dobre ošetrené a strecha nezateká, vydrží krov vyše sto rokov. Tradične sa používa drevo - smrek alebo borovica -, ktoré sa chemicky ošetrením chráni pred vlhkosťou, škodcami a plesňami. Používa sa predovšetkým smrekové drevo, niekedy borovicové ale aj dubové, bukové, agátové a iné, v závislosti od špecifických požiadaviek. Drevo musí byť správne vysušené a ošetrené proti škodcom, plesniam a požiaru.

Menej časté sú železobetónové alebo oceľové konštrukcie krovu. Menej často sa používajú železobetónové prefabrikáty a oceľové nosníky. Tieto sa používajú pri špecifických architektonických riešeniach alebo pri veľmi veľkých rozponoch. V modernej stavebnej praxi sa však čoraz častejšie používajú aj oceľové alebo kombinované konštrukcie.

Realizácia krovu si vyžaduje precízne spracovanie dreva a správne spojovanie prvkov. Pri výrobe krovu je dôležité dbať na presnosť pri pílení a vypilovaní sediel, pretože tieto prvky slúžia ako šablóny pre ďalšie časti konštrukcie.

Príklad z praxe montáže krovu

Pri realizácii sedlovej strechy s konkrétnym sklonom (napr. 36°) a výškou vaznice (3,30 m) sa postupuje nasledovne:

1. Príprava materiálu: Nachystajú sa hranoly požadovaných rozmerov (napr. 100 × 160 × 6000 mm). Drevo sa môže pred spracovaním namoriť pre lepšiu ochranu.
2. Osadenie prvých prvkov: Na pomúrnicu a vrcholovú vaznicu sa uložia a priskrutkujú dva základné hranoly, ktoré vytvoria tvar "A".
3. Obkresľovanie a pílenie: Podľa tvaru "A" sa obkreslia a vypilujú prečnievajúce konce. Následne sa na vaznici aj na pomúrnici obkreslia sedlá, aby výrezy v krokve neboli hlbšie ako 4 cm.
4. Určenie dĺžky krokví: Rozhodne sa, na akú dĺžku budú krokvy presahovať cez obvodovú stenu. Spodná časť krokví sa môže zapíliť zvislo alebo zvislo a čiastočne vodorovne.
5. Vypilovanie sediel a preplátovanie: Vypilujú sa sedlá na krokve a prípadne preplátovanie pri hrebeni, aby sa konce krokiev do seba zapadli.
6. Osadenie krokví: Krokvy sa osadia na pomúrnice a vrcholovú vaznicu s určitým rozstupom (napr. 75 až 85 cm). Na ich upevnenie sa používajú oceľové spojky (uholníky), ale hlavné spojenie sa realizuje dlhými klincami alebo skrutkami.
7. Spojenie dvojíc krokví: Každá dvojica krokví sa k sebe prichytí závitovou tyčou.
8. Zavetrovanie: Na spevnenie konštrukcie proti pozdĺžnym silám sa používajú šikmé laty pribité na vnútornej strane krokví.

V prípade striech bez vrcholovej vaznice (napr. menšie strechy v rámci komplexnejšej strešnej konštrukcie) je postup mierne odlišný. Krokvy sa osadzujú na pomúrniciach a v mieste hrebeňa sa môže použiť stĺp na podoprenie.

Typy krovov pre sedlovú strechu

Voľba konštrukcie krovu závisí od viacerých faktorov, vrátane rozpätia strechy, požadovaného priestoru v podkroví a ekonomických možností. Pre sedlovú strechu existuje niekoľko základných typov krovov.

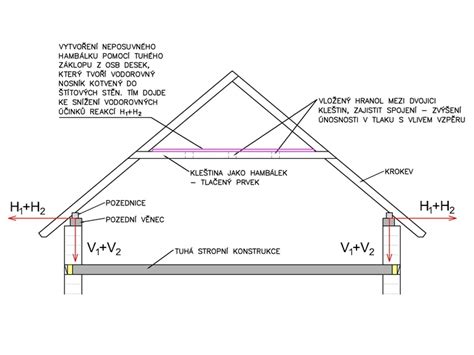

Hambálkový krov

Najvýhodnejším riešením sedlovej strechy je hambálkový krov. V tomto type krovu absentujú stĺpiky a vaznice oproti klasickým krovom. Hlavným nosným prvkom sú krokvy, ktoré sú spojené hambálkami (priečnymi trámami). Tento typ krovu je ideálny pre menšie rozpätia a umožňuje vytvorenie voľného priestoru v podkroví.

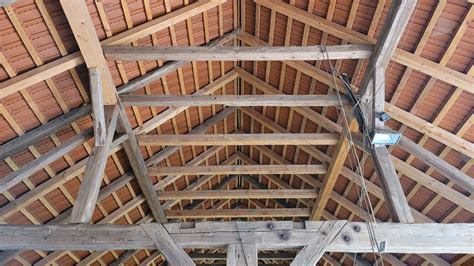

Väznicová sústava krovov

Pri väčších rozpätiach sa používajú väznicové sústavy krovov. V týchto systémoch sú krokvy podopierané jednou alebo viacerými väznicami. Rozlišujeme rôzne typy väznicových sústav:

• Stojatá stolica: Vaznice sú podopierané zvislými stĺpikmi. Táto konštrukcia sa využíva tam, kde je možné podoprieť vazný trám v blízkosti jeho stredu strednými múrmi budovy. Nevýhodou je obmedzený priestor v podkroví.
• Ležatá stolica: Vaznice sú podopierané šikmými stĺpikmi alebo vzperami. Prenáša zaťaženie do vazného trámu bližšie k jeho podporám. Používa sa tam, kde nie je možné podoprieť vazný trám strednou stenou a kde je potrebný voľnejší podkrovinový priestor.
• Kombinovaná stolica: Kombinuje prvky stojatej a ležatej stolice, kde niektoré vaznice sú podopierané zvislými stĺpikmi a iné vzperami.
• Věšadlové a vzpěradlové stolice: Tieto systémy odľahčujú dlhé vazné trámy, ktoré nie je možné podoprieť strednou stenou. Věšadlo odľahčuje vazný trám, zatiaľ čo vzpěradlo ho podopiera pomocou vzpier.
• Stolice bez väzných trámov: Tieto konštrukcie majú šikmé stĺpiky alebo vzpery čapované hlboko pod okapovou vaznicou. Používajú sa pre objekty bez stropov, kde je viditeľný podhľad krovu, napríklad pre sklady či dielne.

Krov s prázdnymi väzbami

Pri rozponoch od 4 do 6 metrov sa často používa krov s prázdnymi väzbami, ktorý nemá vaznice ani nosné stolice. Jednotlivé páry krokví sú priečne zosilnené jednostrannou kleštinou v hornej polovici výšky krovu. Podlžné zosilnenie sa dosahuje pomocou dosiek pribitých šikmo k spodnej ploche krokví.

Krov s vrcholovou vaznicou

Pre rozpony od 5 do 7 metrov sa používa krov, ktorý nemá plné väzby, ale páry krokví sú v vrchole zosilnené fošňou, ktorá čiastočne tvorí vrcholovú vaznicu a v podlžnom smere krov vystužuje. Táto vrcholová vaznica je upevnená pomocou jednostranných alebo obojstranných kleštín. Pre rozpony 6 až 8 metrov už krov vyžaduje vrcholovú vaznicu, ktorá podopiera krokvy pri hrebeni a vystužuje krov v podlžnom smere. Voľná dĺžka krokví je v tomto prípade 4 až 4,5 metra.

Prefabrikované väzníkové krovy

V modernej architektúre sa často používajú prefabrikované krovy, ktoré zrýchľujú montáž a šetria náklady. Modernou alternatívou sú prefabrikované väzníkové krovy, ktoré ponúkajú rýchlu montáž a sú ideálne pre ľahšie strešné krytiny. Väzníkový krov je moderný typ strešnej konštrukcie, ktorý je tvorený prefabrikovanými drevenými väzníkmi spájanými kovovými spojkami. Tieto väzníky sa vyrábajú vopred v špecializovaných dielňach a na stavbu sa privážajú hotové, čo výrazne znižuje čas potrebný na montáž.

Hlavnou výhodou väzníkového krovu je jeho nízka materiálová náročnosť a rýchla inštalácia. Tento typ krovu je obzvlášť vhodný pre jednoduché strechy s nízkym sklonom, bez komplikovaných tvarov, a často sa používa pri stavbách s menšími rozponmi alebo na ľahšie strešné krytiny. Úspora času a nákladov na montáž.

Nevýhodou je obmedzené využitie podkrovného priestoru, keďže väzníková konštrukcia zaberá veľkú časť priestoru pod strechou. Tiež má vyššiu cenu v dôsledku prefabrikovanej výroby a montáže. Klasický krov je tradičná strešná viazaná konštrukcia, ktorá sa zhotovuje priamo na stavbe z drevených prvkov, ako sú hranoly, krokvy, väznice a stĺpy. Tento typ krovu je charakteristický svojou robustnosťou, odolnosťou a možnosťou prispôsobiť sa individuálnym požiadavkám stavby. Klasický krov umožňuje vytvárať plnohodnotné podkrovné priestory, ktoré sa môžu využiť na bývanie alebo skladovanie.

Údržba a kontrola krovu

Drevené krovy si po realizácii vyžadujú minimálnu údržbu. Je však dôležité pravidelne kontrolovať ich stav, najmä:

• Prítomnosť hmyzu alebo plesní: Drevo môže byť napadnuté škodcami alebo vlhkosťou, čo oslabuje jeho štruktúru. V prípade vážnejších problémov, ako je napadnutie drevokazným hmyzom alebo plesňami, môže statik usúdiť, že je potrebné vymeniť celý krov.
• Stav nosných prvkov: Pravidelná vizuálna kontrola krokiev, väzníc a iných nosných prvkov na prítomnosť prasklín alebo deformácií.
• Tesnosť strešného plášťa: Poškodená krytina alebo nedostatočná hydroizolácia môžu viesť k zatekaniu a poškodeniu drevenej konštrukcie.

V prípade potreby rekonštrukcie strechy sa často mení aj strešná krytina, hydroizolácia a latovanie.

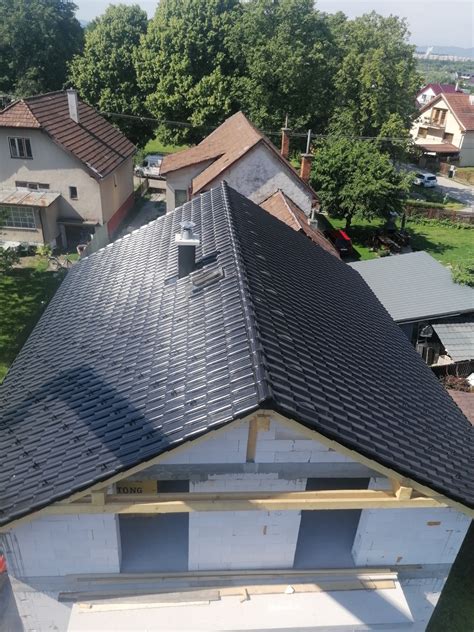

Strešná krytina pre sedlovú strechu

Konštrukcia áčkovej strechy umožňuje použiť široké spektrum strešných krytín. V minulosti sa na prekrytie krovu sedlovej strechy používal rákos a drevené šindle. Sedlové strechy sú vhodnou voľbou aj z toho pohľadu, že si k nej môžete vybrať prakticky akúkoľvek krytinu. Svoje uplatnenie si v tomto prípade nachádzajú ako povlakové, tak aj skladané krytiny.

Typy krytín a ich vhodnosť

• Plechové krytiny: Dnešným štandardom je plech. Ten je jednak ľahký, vďaka čomu nemusí byť strešná konštrukcia taká robustná. Zároveň je aj o niečo lacnejší, než betónové škridle. Medzi negatíva sa tradične radí nižšia životnosť. Pre sedlové strechy sa obzvlášť hodia plechové krytiny pre ich ľahkosť, odolnosť a dlhú životnosť. Tieto krytiny sú obľúbené pre svoju jednoduchú inštaláciu a širokú dostupnosť. Na záver dodajme, že vhodnou voľbou k sedlovým strechám sú aj plechové krytiny, pri ktorých môžete dosiahnuť zaujímavý pomer ceny a úžitkovej hodnoty. Pri kvalitnom vyhotovení strechy sa vyznačujú vysokou spoľahlivosťou a dlhou životnosťou.
• Betónové a keramické škridly: Za klasické riešenie však patrí betónová resp. keramická strešná krytina. Tá sa v súčasnosti ponúka najmä v glazovanom prevedení. To umožňuje vybrať si rôzne farebné prevedenia a navyše táto povrchová úprava lepšie odoláva poveternostným podmienkam. Okrem plechových krytín sú populárne aj pálené a betónové škridly, ktoré sa vyznačujú vysokou odolnosťou voči poveternostným vplyvom a dlhou životnosťou. Pre tých, ktorí preferujú tradičný vzhľad a robustnosť, sú pálené škridly ideálnou voľbou.
• Asfaltové pásy: Vybrať si teda môžete od plechu, cez asfaltové pásy až po pálené či betónové škridly.

Nie každý typ krytiny je vhodný na každý sklon strechy. Pri výbere strešnej krytiny je kľúčové zvážiť sklon strechy, keďže každý typ krytiny má svoje špecifiká. Hmotnosť krytiny zásadne ovplyvňuje robustnosť krovu - ťažšie materiály, ako betónové alebo keramické škridly, vyžadujú pevnejšiu konštrukciu, zatiaľ čo ľahšie krytiny, ako plech, umožňujú použitie menej masívnych krovov. Na sedlovú strechu je možné použiť plechové krytiny, betónové škridly, keramické škridly aj asfaltové riešenia. Výber krytiny závisí od požadovaného vzhľadu, rozpočtu, sklonu strechy a klimatických podmienok.

Zobytnenie podkrovia

Sedlová strecha vytvára pod strešnými rovinami prirodzený priestor, ktorý možno využiť ako obytné podkrovie alebo úložný priestor. Pri plánovaní zobytnenia podkrovia je nevyhnutné do skladby strechy vložiť tepelnú izoláciu. Hrúbka a typ izolácie by mali zodpovedať tepelnoizolačným normám a mali by byť konzultované s projektantom. Vnútorné povrchy podkrovia sa zvyčajne obkladajú sadrokartónom alebo dreveným obkladom.

Výkresy krovov sedlovej strechy - základ detailného plánovania

Výkresy krovov sú neoddeliteľnou súčasťou každej stavby, ktorá má strechu. Predstavujú detailný plán konštrukcie, ktorý slúži ako návod pre tesárov a pokrývačov pri realizácii. V tomto článku sa zameriame na špecifický typ strechy - sedlovú strechu - a na to, ako sú jej krovy znázornené vo výkresoch. Pochopenie týchto výkresov je kľúčové pre úspešnú a bezpečnú realizáciu strešnej konštrukcie, od základných princípov až po špecifické detaily. Porozumenie technickej dokumentácii spojenou s výstavbou rodinného domu môže byť pre laika často náročné. Avšak, práve dokumentácia ako pôdorysy, rezy a pohľady, tvorí základný kameň každej stavby.

Všeobecné zásady kreslenia výkresov krovov

Do výkresu krovu sa zakresľujú všetky prvky strešnej konštrukcie, ktoré sú potrebné na zhotovenie krovu a strešného plášťa. Tieto výkresy sa zvyčajne kreslia v mierke 1:50 alebo 1:100 (v prípade štúdie). Je dôležité si uvedomiť, že pri realizácii krovu je vo väčšine prípadov nosné murivo a stropná konštrukcia už zhotovené. Preto sa v pôdorysoch ani rezoch nezobrazujú priečky, podlahy a iné nenosné konštrukcie. V pôdoryse aj v reze musia byť zahrnuté všetky nosné konštrukcie, vrátane muriva a schodíšť. Zakresľujú sa aj konštrukcie, ktoré vystupujú nad úroveň strešného plášťa, ako sú komíny či štítové steny. Priečky a ďalšie nenosné konštrukcie sa nezakresľujú.

Pôdorys krovu: Pohľad zhora

Pôdorys krovu zobrazuje konštrukciu strechy v pohľade zhora, avšak bez strešného plášťa, teda bez lát, kontralát, debnenia a podobných vrstiev. Konštrukcie viditeľné v pohľade zhora sa v pôdoryse zakresľujú hrubou plnou čiarou. Medzi tieto konštrukcie patria:

• Nosné murivo: Základná podpora celej strešnej konštrukcie.
• Pozednice: Drevené prvky uložené na vrchnej časti muriva, na ktorých spočívajú krokvy. Zabezpečujú rovnomerné rozloženie zaťaženia z krovu na murivo.
• Vaznice: Horizontálne nosné prvky krovu, ktoré podopierajú krokvy v určitej vzdialenosti od ich podpory na pozednici. V závislosti od typu krovu môže ísť o vrcholovú, strednú alebo okapovú vaznicu.
• Kleštiny: Horizontálne prvky spájajúce protilehlé krokvy, ktoré slúžia na ich priečne zosilnenie a zabránenie ich vybočeniu.
• Pásky: Podobne ako kleštiny, môžu slúžiť na spevnenie konštrukcie, často v kombinácii s inými prvkami.
• Vzpěry: Šikmé prvky, ktoré podopierajú vaznice alebo krokvy a prenášajú zaťaženie do nižších častí konštrukcie.
• Vazné trámy: Horizontálne nosné trámy, ktoré spájajú spodné časti krokiev a sú nevyhnutné pre vytvorenie pevnej základne krovu.
• Okap: Zobrazuje sa aj obrys okapového žľabu, ktorý odvádza dažďovú vodu.
• Obrys strechy: Celkový pôdorysný tvar strechy.
• Kotvenie pozedníc: Detaily upevnenia pozedníc k murivu, často pomocou pásovej ocele.

Konštrukcie, ktoré sú v pôdoryse zobrazené ako šikmé, sa zakresľujú osovo tenkou prerušovanou čiarou s jednou bodkou. Typickým príkladom sú krokvy. Konštrukcie stĺpikov sa v pôdoryse zobrazujú veľmi hrubou plnou čiarou s tenkým uhlopriečnym prečiarknutím. Obrys šikmých čel kleštín sa zakresľuje veľmi hrubou plnou čiarou. Hrebeň strechy, ako najvyšší spoj dvoch strešných plôch, sa zakresľuje veľmi hrubou plnou čiarou s dvoma bodkami. Poloha strešných okien sa vo výkresoch krovu zakresľuje obrysom hrubou prerušovanou čiarou s dvoma bodkami, pričom uhlopriečky sú znázornené tenkou prerušovanou čiarou s dvoma bodkami.

Rez krovom: Pohľad do konštrukcie

Rez krovom poskytuje detailný pohľad na vertikálnu skladbu strešnej konštrukcie. Konštrukcie viditeľné v reze sa zakresľujú hrubou plnou čiarou. Medzi tieto prvky patria: Krokvy, Kleštiny, Sloupky, Pásky, Okap, Vzpěry, Vazné trámy, Obrys otvorov. Konštrukcie, ktoré sa v reze javia ako prierez, teda sú rezu, sa zakresľujú veľmi hrubou plnou čiarou. Tieto prvky nie sú šrafované a predstavujú prierez materiálu. Sem patria: Vaznice, Pozednice, Zdivo, Obrys strešného plášťa. Konštrukcie, ktoré sú kolmé na okap a zároveň rovnobežné s rovinou rezu (napríklad pri pozdĺžnom reze krovom), sa zakresľujú rovnako ako v pôdoryse - tenkou prerušovanou čiarou s jednou bodkou. Vikierové konštrukcie, strešné okná a poklopy sa v reze zakresľujú obrysom v pohľade hrubou plnou čiarou, pričom uhlopriečky sú znázornené prerušovanou čiarou s dvoma bodkami.

Kótovanie výkresov krovov

Správne kótovanie je nevyhnutné pre presnú realizáciu krovu. Rozlišujeme vnútorné a vonkajšie kóty v pôdoryse aj v reze.

Kótovanie pôdorysu - vnútorné kóty

Vo vnútri pôdorysu krovu sa kótujú: Osové vzdialenosti krokví, Osové vzdialenosti stĺpikov (vztažené k nosným múrom), Vzdialenosti ďalších konštrukcií k nosným múrom (napríklad poloha komínov alebo strešných výlezov), Osadenie pozedníc a vzdialenosti vazníc (ak nie sú uvedené inak, tieto rozmery sú kótované priamo v pôdoryse).

Kótovanie pôdorysu - vonkajšie kóty

Vonkajšie kóty v pôdoryse slúžia na určenie celkových rozmerov: Vzdialenosti a hrúbky nosných stien, Presahy strechy, Celkové dĺžky.

Kótovanie rezu - vonkajšie kóty

V reze krovom sa vonkajšie kóty zameriavajú na šikmé prvky a presahy: Veľkosti šikmých prvkov, Šikmé vzdialenosti vazníc a pozedníc, Presahy, Sklon strechy.

Kótovanie rezu - vnútorné kóty

Vnútorné kóty v reze sa týkajú výškových pomerov konštrukcií: Výšky nadezdívok a vencov, Výšky vazníc a pozedníc, Výška hrebeňa, Výškové osadenie kleštín.

Kótovanie rezu - výškové kóty

Pri každej významnej konštrukcii v reze krovom by mali byť uvedené výškové kóty: Výška hrebeňa, Výška okapu, Výška stropu (podkladného betónu), Výška kleštín atp.

Koľko stojí sedlová strecha a aké chyby sa pri nej robia?

Cena sedlovej strechy sa líši v závislosti od použitých materiálov, náročnosti konštrukcie, sklonu strechy a celkovej plochy. Do ceny je potrebné započítať aj doplnkové komponenty ako poistná hydroizolácia, latovanie, kontralatovanie, odkvapy a montáž. Vo všeobecnosti sa náklady pohybujú približne od 60 € do 140 € za m² vrátane krovu, zateplenia, materiálu a montáže.

Aj keď je sedlová strecha považovaná za jednu z najspoľahlivejších typov striech, chybné návrhy alebo montáž môžu výrazne skrátiť jej životnosť. Najčastejšie chyby pri realizácii sedlovej strechy zahŕňajú nesprávny návrh sklonu, podcenenie odvetrania, nekvalitné zateplenie alebo neodbornú montáž krytiny.

• Nesprávny sklon strechy: Príliš nízky sklon môže spôsobiť problémy s odtekaním vody a zvýšiť riziko zatekania.
• Neodborné zhotovenie krovu: Krov je základom celej strešnej konštrukcie.
• K rýchlemu znehodnoteniu strešného plášťa.
