Schiedel komíny pre kondenzačné kotly a moderné stavby: Efektivita a bezpečnosť

V kontexte moderných stavebných trendov, najmä pri výstavbe nízkoenergetických a pasívnych domov, kladú nové pravidlá zvýšené nároky na všetky stavebné komponenty. Spoločnosť Schiedel reaguje na tieto požiadavky inovatívnymi komínovými systémami, ktoré sú navrhnuté s ohľadom na maximálnu funkčnosť, bezpečnosť a energetickú efektivitu. Ak má stavba správny komín, je pripravená na zabezpečenie tepelnej pohody, nezávislosti a so správnym komínovým systémom je aj bezpečnou stavbou.

Prečo Schiedel? Schiedel už viac ako 75 rokov a na Slovensku od roku 1994.

Význam správneho komína v tesných stavbách

Staviate dom, ktorý už dnes musí spĺňať štandardy NED alebo dokonca staviate pasívny dom. Jednoducho povedané, staviate čo najkvalitnejšie (s komínom Schiedel ABSOLUT), aby ste mali čo najmenšie náklady na vykurovanie, máte 400 mm múry, 8-komorové okná s trojitým zasklením, aspoň 150 mm izolácie na obvodovej stene. V tesných stavbách sa dbá na tesnosť, tesné múry, tesné výplne otvorov, 8-komorové okná, 3-jité zasklenie, inšpirujeme sa laikmi na modrejstreche kto čo ako urobil lepšie, tesnejšie, kvalitnejšie. Kontrolujeme kvalitu stavby blower-door testom, beháme po dome a kontrolujeme rámy okien, zásuvky s anemometrom na prienik vzduchu cez tie malé dierky, prelepujeme každú dierku v parozábrane.

Problém nastáva, ak použijete komín s mriežkou v jeho päte. Tá mriežka prepája interiér s exteriérom a je to miesto tepelných strát. Zadné odvetranie komína, kvôli tomu tam tá mriežka je, dokáže odviesť 25 m3 vzduchu, ktorý ste zohriali, ktorého zohriatie ste zaplatili. Ešte horšie je, ak investujete do rekuperácie a tento otvor v päte komína jej činnosť absolútne znehodnotí. Kupujeme rekuperáciu, lebo sme postavili tesný dom a chceme predsa dýchať, zregulujeme ju, vytešujeme sa akú sme si kúpili s akou úžasnou účinnosťou a potom to zabijeme komínom s dierou v päte. 17*19 cm. Dierou, ktorá priamo prepája interiér s exteriérom. Rekuperácia pracuje v rovnovážnom stave, teda +/- pár percent rozdielu. Ak je rekuperácia podtlaková a nasaje spaliny cez zadné odvetranie…. To nechcete. Je potom otvor v päte komína prívod alebo odvod? Potom s akou účinnosťou tá rekuperácia pracuje?

Spoločnosť Schiedel ponúka inovatívne komínové systémy, ktoré sú navrhnuté s ohľadom na maximálnu funkčnosť, bezpečnosť a energetickú efektivitu. Inovatívne riešenia pre nízkoenergetické a pasívne domy ponúka Schiedel, ktoré spĺňajú najprísnejšie kritériá. Systém Schiedel ABSOLUT je určený pre všetky typy palív a spotrebičov. Jeho konštrukcia s prerušením tepelných mostov, tesnými napojeniami a bez potreby mriežky v päte komína ho robí ideálnym pre pasívnu a kvalitnú nízkoenergetickú výstavbu. Tento systém bezproblémovo spolupracuje s rekuperáciou. Schiedel ABSOLUT predstavuje jediný systém s komponentami (prerušenie tepelných mostov, napojenie fólií, tesné dvierka, bez mriežky v päte) pre pasívnu a kvalitnú nízkoenergetickú výstavbu, pričom bez problémov spolupracuje s rekuperáciou.

Schiedel komínové systémy pre kondenzačné kotly

Komín na plynový kondenzačný kotol je lepším riešením. Spaliny z kondenzačného kotla, ktorý je vyústený len plastovým výfukom, okamžite po vyfúknutí skondenzujú, kondenzát spadne na strešnú krytinu a keďže je kondenzát v podstate kyselina, tak dochádza k poškodzovaniu strešnej krytiny. Komín je výrazne viac odolnejší vďaka svojej konštrukcii ako plastový výfuk. Ako proti vetru, tak proti pôsobeniu snehovej pokrývky v zimnom období. Komínové teleso, tým, že je vyššie nad strechou, umožní výrazne lepšie rozptýlenie spalín.

Špeciálne pre potreby moderných vykurovacích systémov vyvinula spoločnosť Schiedel komínové systémy, ktoré dokážu efektívne odvádzať spaliny z kondenzačných kotlov a zároveň privádzať vzduch potrebný pre ich prevádzku. Tieto systémy sú často označované ako KOMBIGAS a MULTI.

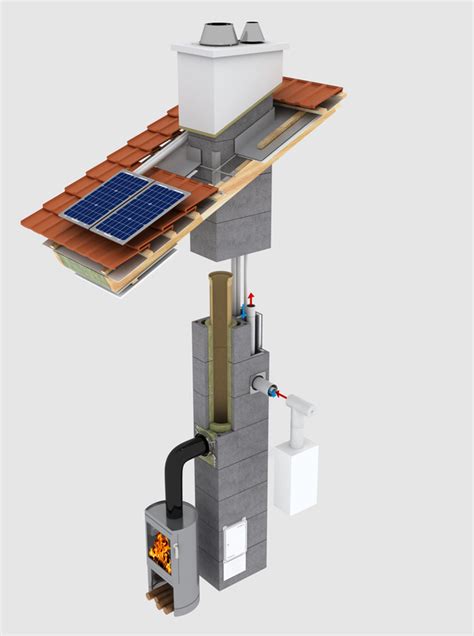

Schiedel KOMBIGAS: Integrované riešenie pre rôzne palivá

Komínový systém Schiedel KOMBIGAS spája všetko potrebné do jedného komína. V komíne sa nachádza tenkostenná izostatická keramická vložka s hrdlovým spojom. Vedľa nej je šachta, ktorá slúži buď pre oceľovú vložku z nehrdzavejúcej ocele (Schiedel GASFIX) alebo pre plastovú rúru na odvod spalín. Táto šachta zároveň spoľahlivo privádza vzduch do kotla. Komínový systém je v ponuke s priemermi UNI Advanced - priemery 18 a 20 cm pre tuhé palivá a 80 mm pre plynový kondenzačný kotol.

Komínový systém KOMBIGAS je dostupný v rôznych konfiguráciách:

• Samostatný komínový prieduch na tuhé palivá (pre krb, kachľovú pec atď.) s priemerom 180 alebo 200 mm.
• Samostatná šachta s nasávaním vzduchu k plynovému kondenzačnému kotlu a pre odvod spalín plastovou alebo oceľovou vložkou s priemerom 80 mm. Pre plynový kondenzačný kotol je k dispozícii prieduch s priemerom 80 mm z nehrdzavejúcej ocele (Schiedel GASFIX) alebo z plastu.
• Ďalšia samostatná šachta pre vedenie inštalácií cez budovu, napr. od solárnych panelov, silnoprúdové a slaboprúdové elektrické vedenia (káble musia byť odolné minimálne teplote 130°C, napr. CSSS 3G1,5 /3Cx1,5 V05SS-F/), odvetranie kovovými komponentami alebo plastovými so zvýšenou tepelnou odolnosťou, vedenia vody a kanalizácie.

Rozmer zateplených šachiet je 105 x 170 mm. Komínový systém KOMBIGAS je odolný proti vlhkosti, čo umožňuje jeho plánovité prevádzkovanie vo vlhkom prevádzkovom režime v kombinácii s bežnými spotrebičmi palív. To všetko na minimálnom priestore 360/580 mm.

Konkrétne konfigurácie systému zahŕňajú napríklad: Komín KombiGas ST Ø 200 + ME DN80 s možnosťou výberu uhla pripojenia a výšky zostavy 5m s pripojením 45°, alebo Komín KombiGas ST Ø 180 s možnosťou výberu uhla pripojenia a výšky zostavy 5m s pripojením 45°.

Schiedel MULTI: Efektívne riešenie pre bytové domy

Komínový systém Schiedel MULTI je určený pre bytové domy s individuálnym vykurovaním v jednotlivých bytových jednotkách. Vzducho-spalinový komínový systém Schiedel MULTI zvládne pripojenie viacerých kondenzačných spotrebičov typu “C”. Je určený pre pripojenie viacerých kondenzačných spotrebičov typu “C” (plynový kondenzačný kotol, plynová krbová vložka s prívodom vzduchu z exteriéru). Jemne odstupňované priemery MULTI umožňujú presné prispôsobenie menovitému tepelnému výkonu pripojených spotrebičov. Každý jednotlivý kotol je pripravený na prevádzku bez obmedzení a môže byť ovládaný individuálne.

MULTI slúži na pripojenie plynových kondenzačných spotrebičov, nezávislých od vnútorného vzduchu, s uzavretou spaľovacou komorou. Systém odvodu spalín MULTI umožňuje prevádzku plynových spotrebičov nezávisle od vzduchu v miestnosti. Uzavretá konštrukcia kombinácie prívodného vzduchového potrubia, spotrebiča a komína zabezpečuje, že spaliny nemôžu vniknúť do interiéru. Dvojvrstvový systém odvodu spalín MULTI je priamo určený na pripojenie kondenzačných spotrebičov od viacerých užívateľov z viacerých podlaží. Spotrebiče musia mať uzavreté spaľovacie komory, s prívodom vzduchu koncentrickým dymovodom z telesa komína.

MULTI má v spodnej časti čistiaci a revízny otvor pre kontrolu spalinovej cesty osobou odborne spôsobilou. Je možnosť napojiť odvod vlhkosti v jeho päte priamo na kanalizáciu, čo dôrazne odporúčame, keďže budú napojené kondenzačné spotrebiče. V súčasnosti je možné inštalovať spotrebič alebo spotrebiče na každom podlaží. MULTI je ukončený komínovou kónickou hlavicou, krycia doska je prispôsobená na prekrytie komína spolu s izolačnou vrstvou z minerálnej vlny hrúbky max.

Kľúčové vlastnosti a výhody Schiedel systémov pre kondenzačné kotly

Komínové systémy Schiedel pre kondenzačné kotly ponúkajú rad výhod:

• Tesnosť: Dôležitá pre správnu funkciu rekuperácie a pre zabránenie úniku spalín do interiéru.
• Flexibilita: Možnosť pripojenia viacerých spotrebičov a vedenie inštalácií.
• Bezpečnosť: Vysoko kvalitné materiály a konštrukcia zaručujú dlhodobú spoľahlivosť.
• Efektivita: Optimalizované pre kondenzačné kotly, čím prispievajú k úspore energie.
• Univerzálnosť: Niektoré systémy umožňujú pripojenie rôznych typov spotrebičov, vrátane tých na tuhé palivá.

Spoločnosť Schiedel ponúka komínové systémy v rôznych priemeroch, aby bolo možné presne prispôsobiť ich menovitému tepelnému výkonu pripojených spotrebičov. Systémy sú navrhnuté s ohľadom na moderné stavebné technológie, vrátane nízkoenergetických a pasívnych domov.

Komínové systémy Schiedel pre všetky typy palív a spotrebičov

Okrem špecializovaných systémov ponúka Schiedel aj široké spektrum štandardných komínových systémov, ako sú STABIL, UNI Smart a UNI Advanced, ktoré sú vhodné pre rôzne typy spotrebičov a stavebné situácie. Dom by mal mať aspoň jeden komín.

Schiedel STABIL

Jednoprieduchový komín STABIL je dostupný v rôznych výškach a priemeroch, s možnosťou napojenia dymovodu pod uhlom 90° alebo 45°.

Schiedel UNI Smart a UNI Advanced

Systém UNI Smart je moderným riešením, ktoré ponúka flexibilitu pri výbere uhla pripojenia a výšky zostavy. Napríklad, Komín SCHIEDEL UNI Smart Ø180 s možnosťou výberu uhla pripojenia a výšky 90° - výška zostavy 5m + šachta.

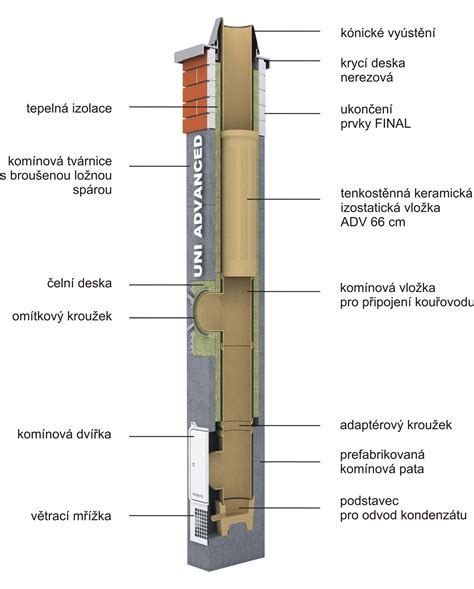

Jednoprieduchový komín UNI Advanced je navrhnutý pre moderné požiadavky a je dostupný v rôznych konfiguráciách. Napríklad: Výška: 8 m, Priemer: 20 Ø, Napojenie dymovodu: 90º; Výška: 5 m, Priemer: 18 Ø, Napojenie dymovodu: 45º; Výška: 7 m, Priemer: 18 Ø, Napojenie dymovodu: 45º; Výška: 7 m, Priemer: 16 Ø, Napojenie dymovodu: 90º; Výška: 8 m, Priemer: 20 Ø, Napojenie dymovodu: 45º; Výška: 5 m, Priemer: 18 Ø, Napojenie dymovodu: 90º; Výška: 5 m, Priemer: 20 Ø, Napojenie dymovodu: 45º.

Základom systému UNI Advanced Plus je zákazníkom vybudovaný základ, na ktorý sa osadí prefabrikovaná komínová päta. Tá obsahuje čistiace dvierka a revízny otvor s krytkou pre prístup k odvodu vlhkosti. V spodnej časti je možné napojiť odvod vlhkosti na kanalizáciu. Ukončenie komína je realizované krycou doskou z ľahčeného betónu a kónickým vyústením. Možné je osadiť rôzne typy komínových hláv a prekrytí prieduchu.

Spolupráca krbov a tepelných čerpadiel

Krby podporujú tepelné čerpadlá počas chladných ročných období. Tepelné čerpadlá sa vyznačujú vysokou účinnosťou. V starých budovách sú však často vhodné len čiastočne a dosahujú tam svoje limity, najmä počas obzvlášť chladných dní. Inými slovami, tepelné čerpadlo sa stáva čisto elektrickým vykurovaním s tým prislúchajúcimi vysokými nákladmi, alebo v horšom prípade zostáva dom studený. V kombinácii s krbom sa však celkový obraz mení. Komín napojený na piecku, krb, kachle Vám vždy zabezpečí príjemné teplo. Teda budete mať teplo a svetlo za každých okolností.

1. Tepelné čerpadlá a krby spolupracujú tak, že využívajú svoje silné stránky

Integrácia tepelných čerpadiel a krbov/krbových kachlí (Schiedel KINGFIRE/ SIRIUS/MIMAS/SARGAS) môže mať významný vplyv na spotrebu elektrickej siete a účinnosť. Táto kombinácia ponúka niekoľko výhod pre optimalizáciu účinnosti vykurovania a riadenie dopytu po elektrickej energii.

• Tepelné čerpadlá: zabezpečujú konzistentné, energeticky účinné vykurovanie prenosom tepla z vonkajšieho prostredia. Sú vysoko účinné pri miernych teplotách, ale môžu mať problémy pri extrémne chladnom počasí.
• Krby: poskytujú okamžité, lokálne teplo a dopĺňajú tepelné čerpadlá počas chladných období, čím znižujú zaťaženie tepelného čerpadla a celkovú spotrebu elektrickej energie.

2. Redukcia špičkového dopytu po elektrickej energii a zníženie nákladov na energiu

Zatiaľ čo samotné tepelné čerpadlo dokáže pokryť energetické potreby domu v lete a počas teplejších dní (ak spolupracuje s klimatizáciou), pri extrémne nízkych teplotách má problémy. Krb slúži ako „BOOSTER“ pre takéto chladné dni. Krb vtedy spoľahlivo poskytuje dodatočné teplo, čím zabezpečuje potrebnú tepelnú energiu a znižuje závislosť od tepelného čerpadla. Tým sa zabezpečí teplý dom pre obyvateľov a zníži sa zaťaženie elektrickej siete, pretože tepelné čerpadlo potom môže pracovať pri nižšom zaťažení. Tým sa znižujú osobné náklady na elektrickú energiu a znižuje sa zaťaženie verejnej elektrickej siete.

Zákonné požiadavky a údržba komínov v SR

Právnické aj fyzické osoby majú zo zákona vyplývajúce povinnosti, ktoré slúžia na ochranu Vášho zdravia, života, aj majetku. Každý je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou.

Uvádzame vybrané podrobnosti zo Zákona č.314/2001 Z.z. o ochrane pred požiarmi a Vyhlášky č.401/2007 o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť:

Povinnosti podľa Zákona č.314/2001 Z.z. o ochrane pred požiarmi:

§ 4 - Povinnosti právnických osôb a podnikajúcich fyzických osôb

• Zabezpečovať pravidelné čistenie komínov, vykonávať kontrolu a zabezpečiť odborné preskúšanie komínov osobami s odbornou spôsobilosťou pred pripojením spotrebiča na komín, zámenou lokálneho spotrebiča palív na ústredný alebo etážový zdroj tepla, zmenou druhu paliva a po stavebných úpravách na telese komína.

§ 14 - Povinnosti fyzických osôb

• Zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou.
• Zabezpečiť odborné preskúšanie komínov pred pripojením spotrebiča na komín, zámenou lokálneho spotrebiča palív na ústredný alebo etážový zdroj tepla, pred zmenou druhu paliva alebo po stavebných úpravách na telese komína.

Lehoty čistenia a kontroly komína podľa Vyhlášky 401/2007 Z.z. (§ 20):

Komín sa musí udržiavať v dobrom technickom stave a musí byť zabezpečená jeho pravidelná kontrola a čistenie. Komín sa musí počas prevádzky čistiť a kontrolovať najmenej v týchto lehotách:

1. Ak sú na komínové teleso pripojené spotrebiče s celkovým tepelným výkonom do 50 kW, raz za:
   • štyri mesiace, ak sú do komína pripojené spotrebiče na tuhé palivá alebo spotrebiče na kvapalné palivá.
   • šesť mesiacov, ak sú do komína pripojené spotrebiče na plynné palivá a ak ide o komín bez vložky.
   • dvanásť mesiacov, ak sú do komína pripojené spotrebiče na plynné palivá a ak ide o komín s vložkou.
2. Ak sú na komínové teleso pripojené spotrebiče s celkovým tepelným výkonom nad 50 kW, raz za:
   • dva mesiace, ak sú do komína pripojené spotrebiče na tuhé palivá alebo spotrebiče na kvapalné palivá.
   • šesť mesiacov, ak sú do komína pripojené spotrebiče na plynné palivá.
3. Komín, na ktorý je pripojený spotrebič na plynné palivo typu C, musí sa počas prevádzky kontrolovať a čistiť najmenej raz za rok.
4. Komín v občasne užívaných stavbách sa musí čistiť a kontrolovať najmenej raz za dva roky.
5. Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení komína.
6. Spotrebič sa musí čistiť v lehotách určených jeho výrobcom v dokumentácii k spotrebiču. Ak táto lehota nie je v dokumentácii určená alebo taká dokumentácia chýba, musí sa čistiť v lehotách uvedených v odseku 2.
7. Na čistenie a kontrolu dymovodu, ktorým sa spaliny odvádzajú priamo do ovzdušia, platia odseky 1 až 6 primerane.

Všeobecné požiadavky na výstavbu komína a dymovodu podľa Vyhlášky 401/2007 Z.z. (§ 14 a § 15):

• Navrhovaný nový komín a dymovod, rekonštruovaný komín a dymovod a stavebné úpravy na komíne a dymovode pred výmenou spotrebiča na tuhé palivo, spotrebiča na kvapalné palivo alebo spotrebiča na plynné palivo za spotrebič s iným výkonom a pred zmenou druhu paliva musia byť vyhotovené podľa technickej normy, tejto vyhlášky alebo podľa schválenej dokumentácie stavieb.
• Spalinová cesta musí byť navrhnutá a vyhotovená tak, aby komín a dymovod spoľahlivo odvádzali spaliny od pripojeného spotrebiča na tuhé palivo, spotrebiča na kvapalné palivo alebo spotrebiča na plynné palivo do vonkajšieho prostredia a aby sa nadmerne nezužoval vnútorný prierez spalinovej cesty konštrukčnými prvkami alebo pevnými usadeninami spalín.
• Komín treba zhotoviť ako viacvrstvový s komínovou vložkou tepelne a dilatačne oddelenou od komínového plášťa a rozmerovo a tvarovo stálou. Jednovrstvový komín možno zhotoviť len v občasne užívaných stavbách. Komín možno postaviť len zo stavebných výrobkov, ktoré majú posúdenú zhodu.
• Ložné škáry a styčné škáry murovaného alebo montovaného plášťa komína treba vyplniť maltou alebo inou vhodnou výplňou.
• Vonkajší povrch murovaného komína treba omietnuť alebo obložiť nehorľavými materiálmi až do úrovne krytiny. Takúto úpravu treba vykonať aj pod oplechovaním alebo iným lemovaním.
• Montáž komína z dielcov treba vykonať podľa technologického predpisu výrobcu tak, aby ložná škára medzi dielcami bola mimo konštrukcie stropu.
• Komín musí byť označený štítkom umiestneným na komínovom plášti v blízkosti kontrolného alebo čistiaceho otvoru alebo na inom ľahko dostupnom mieste.

Ďalšie harmonizované normy pre komínové telesá zahŕňajú: Vyhl. 248/2023, STN EN 15287-1, STN EN 13384-1, STN EN 13384-2. Pri rekonštrukcii starých komínov sa používa: STN 73 42 01 a STN 73 42 10.

Kvalitná výroba a komplexný servis Schiedel

Schiedel má vlastnú výrobu a v jeho priestoroch žiadny zo skladateľov komínov na Slovensku nevyrába svoje rúry. Schiedel má ako jediný vlastnú výrobu šamotových komponentov, tvárnic, príslušenstva. Naše výrobné závody v Nemecku, Českej republike a v iných krajinách EU sa riadia systémami kvality.

V spoločnosti Schiedel je zodpovedajúci servis našou prioritou. Servis je dôležitou súčasťou celkového balíka služieb Schiedel. Okrem kvality výrobkov, bezpečnosti, spoľahlivosti a inovácií, ako aj dobrého pomeru ceny a výkonu, spokojnosť zákazníkov významne ovplyvňujú naše služby. Naši odborní poradcovia v regiónoch celého Slovenska sú Vám k dispozícii. Naši pracovníci Vám radi poradia a pomôžu.

Hľadáte tipy alebo odborného poradcu vo svojom okolí? Ste stavebný dodávateľ, architekt alebo kominár - skutočný profesionál? Potom ste na správnom mieste. V našej online databáze máte prístup k viac ako 4 000 výkresov našich kovových, keramických komínov alebo vykurovacích systémov.

Komíny, vykurovacie a ventilačné systémy: Výrobky Schiedel sú zárukou dlhotrvajúcej kvality, nadčasového dizajnu a maximálnej energetickej účinnosti. Pri novostavbách alebo rekonštrukciách, v rodinných domoch a bytových domoch, ako aj vo veľkých projektoch - naše systémy zabezpečujú zdravé a príjemné prostredie. Zvýšte komfort bývania a hodnotu svojej nehnuteľnosti. Sme zárukou odolných, dobre navrhnutých kompletných systémov, inteligentných inštalačných riešení a služieb orientovaných na zákazníka. Naše šachtové vetracie riešenia s rekuperáciou tepla zaručujú maximálnu energetickú účinnosť a komfort bývania - optimalizovaný zvuk, extrémne úsporný priestor a najlepšiu kvalitu vzduchu.

V dnešnej dobe, kedy pri stavbe rodinného domu je jedným z najdôležitejších kritérií jeho energetická náročnosť, je dôležitým aspektom ako budete kúriť. Kondenzačný kotol je už povinnosť. Kotol na plyn má stále väčší úspech oproti elektrickou energiou poháňaným tepelným čerpadlám. Ak teda uvažujete nad zabezpečením domu teplom za každých okolností, úsporne a efektívne, chcete si užiť ničím nahraditeľné teplo prirodzených plameňov, užívať si pohľad na žeravé uhlíky, je komín Schiedel KOMBIGAS, tá správna voľba pre odvod spalín.
