Komplexný sprievodca schémami a inštaláciou plynového kúrenia

Plynové kúrenie predstavuje jedno z najpopulárnejších a najefektívnejších riešení vykurovania pre individuálne domy aj bytové budovy. Predajné výsledky hovoria jasnou rečou: kým pred desiatimi rokmi bol podiel plynového kúrenia na trhu necelých 70 %, dnes je to už takmer 80 %. Vďaka svojej hospodárnosti, účinnosti a možnosti plnej automatizácie sa stáva preferovanou voľbou pre mnohých majiteľov nehnuteľností.

Úvod do problematiky plynového vykurovania

Minikotly predstavujú špecializované inštalácie, ktoré zahŕňajú nádobu s vykurovacím zariadením. Základná jednotka je štandardne vybavená jedným alebo viacerými kotlami určenými na ohrev vody. Tieto kotly sa líšia svojím výkonom a sú prepojené do spoločnej siete. V nádobe je integrované čerpadlo, ktorého výkon je navrhnutý tak, aby zabezpečil potrebný tlak pre celý vykurovací systém. Plynové minikotolne majú možnosť pracovať v plne automatickom režime.

Zariadenia nainštalované v nádrži zodpovedajú za riadenie cirkulácie a prevádzky chladiacej kvapaliny. Prevádzka autonómnej minikotolne je založená na niekoľkých základných princípoch. Predovšetkým, teplota v kotloch dosiahne stanovenú hodnotu. Následne výkonné cirkulačné zariadenie nastavuje smer toku chladiacej kvapaliny. Automatizovaný systém umožňuje dosiahnuť plynulú a stabilnú prevádzku.

Výhody autonómnych minikotolní v porovnaní s centralizovanými systémami

Problémy centralizovaných vykurovacích systémov sú často spojené s neustále sa zvyšujúcimi nákladmi na dodávku tepla. Napriek rastúcim cenám tepla, obyvatelia individuálnych domov nemusia mať zabezpečenú dostatočnú dodávku teplej vody počas dlhých období kvôli zlému technickému stavu vykurovacích systémov. V centralizovaných systémoch dochádza k značnému opotrebovaniu verejných služieb. Tieto systémy sa rýchlejšie zhoršujú, pretože spoločnosti poskytujúce služby často nedodržiavajú svoje záväzky v oblasti údržby. Bežným problémom je aj sezónne odstavenie dodávky teplej vody v lete z dôvodu údržby mestského systému, ktorá sa môže neprimerane predĺžiť. Domovy s vlastnou autonómnou kotolňou sa však takýmto problémom vyhýbajú.

Autonómne vykurovanie zabezpečené autonómnou kotolňou umožňuje domácnostiam získať garantované teplo a platiť len za skutočne spotrebované množstvo. Medzi hlavné výhody samostatných jednotiek patria ich kompaktné rozmery. Medzi nesporné výhody používania plynových minikotolní patria: efektivita a hospodárnosť prevádzky, prijateľné náklady na obstaranie a inštaláciu, jednoduchosť inštalácie, prevádzková spoľahlivosť, vysoká účinnosť prenosu tepla, možnosť automatickej prevádzky bez nutnosti neustáleho zásahu a automatické vypnutie v prípade núdzových situácií.

Typy plynových vykurovacích systémov

Rozdelenie podľa typu paliva a dodávky plynu

Všetky minikotly sa primárne delia podľa typu použitého paliva. Môžu využívať plyn, tuhé palivo, kvapalné palivo alebo elektrickú energiu. Plynové minikotolne sú považované za najekonomickejšie a environmentálne najšetrnejšie. Sú vhodné aj pre použitie v mestských podmienkach a mnohé obytné budovy sú nimi už vybavené.

Podľa typu dodávky plynu existujú:

• systémy s plynovodmi na zemný plyn;
• systémy so skvapalneným plynom vo fľašiach alebo plynových nádržiach (plynojemoch).

Prvá možnosť je jedným z najúspornejších typov vykurovania, zatiaľ čo druhá stojí majiteľov niekoľkonásobne drahšie. Pri pripojení na hlavný prívod plynu je potrebné objednať si projekt splyňovania a absolvovať schválenia od regulačných orgánov. Plyn je dodávaný nepretržite a automaticky.

Kúrenie pomocou tlakových fliaš alebo plynovej nádrže vyžaduje nezávislý prívod plynu. Valce je potrebné neustále meniť (každé 2-3 dni). Držiak plynu (súkromné zariadenie na skladovanie plynu) umožní vytvorenie automatizovanejšieho systému, pretože doň bude možné čerpať plyn raz za šesť mesiacov až rok. Ak je však k dispozícii generátor, takýto systém je autonómny a nezávisí od plynovodu.

Typy kotlov podľa inštalácie a okruhov

Podľa spôsobu inštalácie existujú nástenné a stacionárne (podlahové) kotly. Nízkoenergetické kotly s jedným okruhom a minimálnou sadou dodatočného vybavenia sa často umiestňujú na stenu v kuchyni. Výkonnejšie kotly vyžadujú samostatnú miestnosť (kotolňu) a sú doplnené rôznym vybavením.

Moderný sklopný plynový kotol je veľmi kompaktný a už v sebe obsahuje hlavné prvky potrebné pre fungovanie vykurovacieho systému s núteným obehom, ako sú obehové čerpadlo, expanzná nádrž a bezpečnostná skupina. Vykurovacie kotly sa delia na autonómne (plynové, elektrické, kvapalné palivo) a kotly s manuálnym nakladaním (tuhé palivo).

Podľa počtu okruhov existujú jednookruhové a dvojokruhové kotly. Jednookruhové kotly sú často drahšie a výkonnejšie, ale bez dodatočného vybavenia sú určené len na vykurovanie. Ak chcete mať zásobovanie teplou vodou, môžete si k jednookruhovému kotlu pripojiť bojler. Dvojokruhové kotly sú menej výkonné, lacnejšie a všestrannejšie - jeden z ich okruhov slúži na vykurovanie domu, druhý na ohrev vody. Majú zabudovaný výmenník tepla a ohrev vody prebieha buď pomocou kotla, ktorý je súčasťou kotla, alebo prietokovým spôsobom.

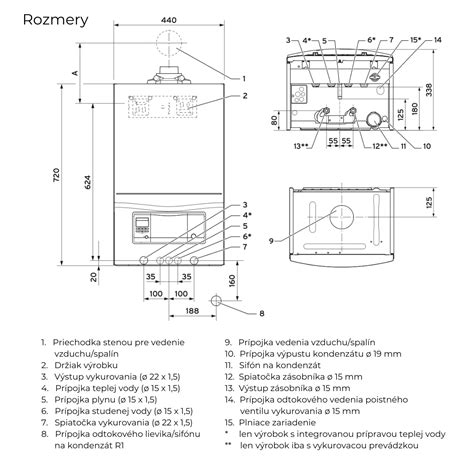

V spodnej časti ľubovoľného dvojkruhového kotla so sklopnými skriňami je 5 dýz. Sú pripojené k: prívodné a spätné potrubie vykurovacieho systému, prívod a návrat teplej vody a hlavný plyn. Prívod plynu je zvyčajne vycentrovaný a zafarbený do žlta. Potrubie nástenného plynového kotla sa vykonáva pomocou polypropylénových alebo kovových rúrok. Na každom potrubí sú inštalované guľové ventily, ktoré uľahčujú demontáž plynového kotla bez vypúšťania chladiacej kvapaliny a podľa potreby izoláciu kotla od vykurovacieho systému. Na zaistenie tesnosti musia byť všetky pripojenia vykonané pomocou vodovodnej pásky FUM alebo ľanu.

V spiatočke kúrenia a v prívode TÚV musia byť namontované hrubé filtre. Pre pohodlie preplachovania a čistenia sú tiež odrezané uzatváracími ventilmi. Často sa kvôli zvýšeniu životnosti sekundárneho výmenníka tepla dvojokruhového kotla na prívode teplej vody dodatočne inštaluje magnetický jemný filter.

Schémy vykurovacieho systému: Kvapalina vs. Vzduch

Schémy vykurovacieho systému môžu byť kvapalina a vzduch.

Zjednodušená schéma s jednookruhovým kotlom pozostáva z:

• plynový kotol (plyn, voda a elektrina sú privádzané do kotolne);
• kotly;
• obehové čerpadlo;
• expanzná nádrž;
• vybavenie, ktoré zaisťuje bezpečnosť v prípade úniku plynu;
• komín;
• potrubie a radiátory z kotolne do väčšiny miestností v dome.

Dôležité: Ak je v potrubiach voda, nedovoľte, aby v dome boli teploty pod bodom mrazu, aby sa systém nerozmrazil. Tento problém sa dá vyriešiť použitím nemrznúcej zmesi ako chladiacej kvapaliny, ale jej únik je nebezpečný pre zdravie obyvateľov.

Štandardná schéma vzduchového kúrenia zahŕňa kotolňu (často inštalovanú v suteréne pod centrálnou časťou chaty), v ktorej sú nainštalované:

• plynový generátor tepla;
• ventilátor pre nútenú cirkuláciu vzduchu;
• čističky a filtre;
• ak je to potrebné zvlhčovač vzduchu;
• klimatizácia (jej druhá časť je nainštalovaná vonku);
• všetky druhy senzorov;
• hlavný vzduchový kanál, vertikálne prechádzajúci stredom domu;
• horizontálne vzduchové potrubia každého poschodia s vetracími otvormi vo vykurovaných miestnostiach;
• sada vetracích otvorov a armatúr na nasávanie vzduchu do systému vo vnútri aj zvonku domu, ako aj na odstránenie časti vzduchu z budovy.

Ak chcete ušetriť peniaze, môžete zo systému vylúčiť klimatizáciu, zvlhčovač vzduchu a ventilátor. Systém je funkčný aj bez nútenej cirkulácie, ale kvalita vykurovania sa v tomto prípade výrazne zhorší: teplý vzduch v miestnostiach sa rozdeľuje menej rovnomerne a hromadí sa pod stropom.

Princípy fungovania a metódy zapojenia

Princíp fungovania kvapalinového systému

Plynový kotol ohrieva kvapalné chladivo, ktoré sa privádza do miestností potrubím k radiátorom (batériám) inštalovaným pod oknami. Dom je vykurovaný vonkajším okruhom. Chladiaca kvapalina sa dlho ohrieva a chladí, takže vykurovanie domu bude trvať dlho.

Princíp fungovania vzduchového systému

Pomocou generátora tepla sa v kotolni ohrieva vzduch, ktorý sa potom cez vzduchovody (zvyčajne cez otvory v podlahe) privádza priamo do vykurovaných miestností. V izbách nie sú žiadne radiátory ani potrubia. Po prechode miestnosťami je vzduch vypúšťaný cez špeciálne vetracie mriežky. Hlavná časť ohriateho vzduchu cirkuluje vo vnútri budovy, ale časť sa obnovuje. Do takéhoto systému je možné zabudovať čistenie, zvlhčovanie a klimatizáciu. Pri práci na plyn je plne automatizovaný.

Metódy zapojenia kvapalinového systému

Základné schémy možností pohybu vody sú dva: s prirodzenou cirkuláciou kvapalné chladivo a s núteným obehom. Prvá možnosť sa používa pre jednoposchodové domy s obrysom nie väčším ako tridsať metrov. Ak je dĺžka potrubí väčšia, je potrebné obehové čerpadlo. Existuje tiež niekoľko rôznych rozložení potrubia:

• v jednej a dvoch rúrkach;
• horizontálne a vertikálne.

Dvojrúrkové vykurovanie umožňuje vypnúť niektoré radiátory v dome. Horizontálna schéma umožňuje vypnúť vykurovanie na celom poschodí.

Metódy zapojenia vzduchového systému

Podľa metód cirkulácie vzdušných hmôt existujú: priamy obvod, recirkulačná schéma a schéma čiastočnej recirkulácie.

Schéma recirkulácie môže byť zase:

• s prirodzeným pohybom vzduch;
• s núteným pohybom v prítomnosti prívodného a odsávacieho vetrania.

Na vykurovanie budov sa spočiatku používala schéma s priamym prúdením, pričom všetok horúci vzduch sa odvádzal z domu, čo je mimoriadne neekonomické. Schéma recirkulácie naopak udržiavala ohriaty vzduch vo vnútri budovy a niekoľkokrát ho preháňala cez generátor tepla. To je síce ekonomické, ale nehygienické, pretože vzduch sa neobnovuje. Dnes je najbežnejšie používanou schémou s čiastočnou recirkuláciou, keď ohriaty vzduch cirkuluje vo vnútri domu a čiastočne sa obnovuje zvonku.

Požiadavky na inštaláciu a platné normy pre plynové kúrenie

Aby ste sa vyhli problémom pri uvádzaní plynového kotla do prevádzky, musíte zvoliť miesto inštalácie v súlade s platnými predpismi. Inštalácia plynového kotla v súkromnom dome (rodinný alebo uzamknutý) je upravená v SNiP 31-02-2001 a pravidlá pre inštaláciu v bytových domoch sú vysvetlené v SNiP 2.08.01. Ignorovanie požiadaviek na pripojenie a prevádzku plynových zariadení vytvára nielen problémy s regulačnými orgánmi, ale aj nebezpečenstvo pre obyvateľov.

Umiestnenie plynového kotla v súkromnom dome

Podľa noriem môže byť plynový kotol inštalovaný vo vetranej miestnosti, ktorá je umiestnená:

• na prvom poschodí domu;
• v suteréne alebo podlahe suterénu;
• v podkroví;
• v kuchyni je možné inštalovať plynové kotly do 35 kW (podľa MDS 41,2-2000 do 60 kW).

Pokiaľ ide o inštaláciu kotlov v kuchyni, v súčasnosti platia naraz dve normy. Podľa jedného dokumentu je možné umiestniť vykurovacie zariadenia s výkonom najviac 35 kW, podľa iného - najviac 60 kW. A to hovoríme iba o vykurovacích zariadeniach. Plynové sporáky alebo iné prístroje využívajúce plyn sa nezapočítavajú. Musíte zistiť, aké štandardy sa vo vašom GorGazu dodržiavajú, pretože ich zástupcovia uvedú zariadenie do prevádzky.

Teraz o tom, kde a ako môžete nájsť plynové zariadenie rôznych kapacít. Pôjde o plynové kotly a ohrievače vody, ich výkon je zhrnutý:

• s výkonom do 150 kW vrátane - v samostatnej miestnosti na ľubovoľnom poschodí, vrátane v suteréne a suteréne;
• od 151 kW do 350 kW vrátane - v samostatnej miestnosti prvého, suterénu alebo suterénu, ako aj v samostatnej pripojenej miestnosti.

V súkromných domoch sa nepoužívajú výkonnejšie inštalácie.

Špecifické požiadavky na priestory kotolní a kuchýň

Pri inštalácii plynového kotla a súvisiaceho vybavenia v samostatnej miestnosti je potrebné vybrať alebo pripraviť vhodný priestor podľa nasledujúcich kritérií:

• Výška stropov a objem miestnosti: Ak je výkon kotla ≤ 60 000 W, postačujú stropy s výškou 2,2 metra. Pre zariadenia s vyšším výkonom sú už potrebné stropy s výškou 2,5 metra a viac. Celkový objem miestnosti na inštaláciu jedného plynového kotla musí byť minimálne 7,5 m³. Pre inštaláciu dvoch plynových kotlov je potrebných minimálne 15 m³. Pri výkone viac ako 60 kW musí byť objem kuchyne najmenej 15 m³. Ak výkon jednotky nie je väčší ako 30 kW, musí byť objem kuchyne najmenej 7,5 m³.
• Ventilácia a presvetlenie: Miestnosť musí byť vybavená účinnou ventiláciou zabezpečujúcou trojnásobnú výmenu vzduchu za hodinu. Vzduch v kotolni by sa mal obnoviť trikrát za hodinu. Výpočet ventilačného kanála sa realizuje pomocou špecializovaných vzorcov. V miestnostiach s plynovým kotlom a sporákom sa inštalujú mriežky so žalúziami, ktoré zabezpečujú prívod vzduchu do miestnosti. Ich dimenzovanie sa počíta podľa príslušných vzorcov. Miestnosť musí disponovať oknom s prístupom do exteriéru. Zasklená plocha okna by mala byť minimálne 0,8 m², pričom sa zohľadňuje 0,03 m² na každý kubický meter objemu miestnosti.
• Dvere: Inštalácia plynového kotla je povolená iba v miestnosti s dverami. Bez dverí nebude povolenie podpísané. Východiskom je dať posuvné (posuvné) alebo skladacie dvere, alebo sklenené dvere.
• Požiarna odolnosť: Kotolňa by mala byť od ostatných častí domu oddelená žiaruvzdornými priečkami, ktoré zabezpečia minimálne štyridsaťpäťminútovú požiarnu odolnosť. Steny vedúce do susedných miestností musia mať limit požiarnej odolnosti 0,75 hodiny a nulový limit šírenia požiaru po konštrukcii (tehla, betón, stavebné bloky).

Niekedy nie je možné prideliť samostatnú miestnosť v dome. V tomto prípade je kotolňa pripojená. Normy pre výšku stropov, objem, zasklenie a vetranie zostávajú rovnaké ako pre jednotlivé miestnosti, pridávajú sa iba konkrétne normy. Upozorňujeme, že rozšírenie musí byť zaregistrované. Dnes sa stalo módou mať štúdiové apartmány alebo kombinovať kuchyňu s obývacou izbou. Avšak plynárenská služba považuje takúto miestnosť za obytnú a zakazuje inštaláciu plynových zariadení. Ak práve plánujete skombinovať kuchyňu a obývaciu izbu, pri zostavovaní podkladov pomenujte výslednú miestnosť ako kuchyňu - jedáleň. Táto oblasť nie je obytná, takže nebudú existovať žiadne obmedzenia.

Pokiaľ ide o inštaláciu v iných priestoroch bytu alebo domu, spravidla žiaden z nich nespĺňa požiadavky. Napríklad kúpeľňa nemá okno s prirodzeným svetlom, chodba sa obvykle nezmestí do veľkosti - nie sú tu dostatočné tolerancie od rohov alebo k protiľahlej stene, väčšinou nie je vôbec vetrané alebo je to nedostatočné. Rovnaký problém je so skladovacími miestnosťami - nie je tam ventilácia a okná, nie je dostatočný objem. Ak je v dome schodisko do druhého poschodia, často chcú majitelia umiestniť kotol pod schody alebo do tejto miestnosti. Pokiaľ ide o objem, zvyčajne to prejde, ale pokiaľ ide o vetranie, bude to musieť byť vykonané veľmi výkonne.

Požiadavky na inštaláciu nástenných a podlahových kotlov

Nástenné kotly

Plynové kotly je možné inštalovať na protipožiarne steny vo vzdialenosti najmenej 2 cm od nich. Ak je stena ťažko horľavá alebo horľavá (drevená, rámová atď.), musí byť chránená nehorľavým materiálom. Môže to byť trojmilimetrový list azbestu, na ktorého vrchole je pripevnený plech. Z dôvodu ochrany sa tiež zvažuje vrstva omietky s vrstvou najmenej 3 cm. V takom prípade musí byť kotol zavesený vo vzdialenosti 3 cm. Rozmery nehorľavého materiálu by mali presahovať rozmery kotla o 10 cm od strán a dna a zhora by mali byť o 70 cm väčšie. Keramické dlaždice sa tiež považujú za protipožiarny podklad, aj keď sú kladené na drevené steny: vrstva lepidla a keramiky iba dodávajú požadovanú požiarnu odolnosť. Inštalácia plynového kotla vzhľadom na bočné steny je tiež regulovaná. Ak je stena nehorľavá, vzdialenosť nemôže byť menšia ako 10 cm, pre horľavé a ťažko horľavé 25 cm (bez dodatočnej ochrany).

Podlahové kotly

Ak je nainštalovaný podlahový plynový kotol, musí byť podstavec nehorľavý. Ak je podlaha drevená, je vyrobený nehorľavý stojan, ktorý musí poskytnúť limit požiarnej odolnosti do 0,75 hodiny (45 minút). Jedná sa buď o tehly kladené na lyžice (1/4 tehly), alebo o silnú keramickú podlahovú dlažbu, ktorá sa kladie na azbestovú dosku pripevnenú k plechu. Rozmery nehorľavej osnovy sú o 10 cm väčšie ako rozmery inštalovaného kotla. Podlahové jednotky vyžadujú v dverách kotolne okno s priezorom alebo priechodný otvor pre dodatočný prívod vzduchu. Je potrebné zabezpečiť voľný prístup k vykurovacej jednotke bez prekážok. Pripojenie na vodovod a kanalizáciu je nevyhnutné. Povolené je iba skryté vedenie elektroinštalácie s vybaveným samostatným rozvádzačom.

Elektrické pripojenie a uzemnenie

Väčšina moderných nástenných plynových kotlov je vybavená sofistikovanou automatizáciou. Riadi mnoho procesov a premieňa vykurovací kotol na autonómnu minikotolňu, ktorej prevádzka si prakticky nevyžaduje zásah majiteľa. Je zrejmé, že riadiaca jednotka a rôzne snímače vyžadujú pripojenie k sieti. Dvojkruhové nástenné kotly sú k dispozícii v dvoch verziách: s obvyklou zásuvkou a s káblom na priame pripojenie k stroju. V každom prípade musia byť napájané zo siete prostredníctvom samostatného stroja. Ak ste si kúpili model so zástrčkou, potom by mal byť samostatný vývod pre plynový kotol umiestnený vedľa, ale nie pod ním. Toto je jedna z bezpečnostných požiadaviek, aby v prípade úniku chladiacej kvapaliny nedošlo ku skratu.

Plynový kotol vyžaduje povinné uzemnenie. Na tieto účely si môžete kúpiť súpravu pre uzemnenie bodu. Je inštalovaný v suteréne alebo vedľa domu a zaberá malú plochu asi 0,25 m². Je prísne zakázané uzemniť nástenný plynový kotol na vykurovacie teleso alebo prívodné plynové potrubie. Jedná sa o hrubé porušenie pravidiel prevádzkovania plynových zariadení a je mimoriadne nebezpečné. Automatizácia kotla je veľmi citlivá na kvalitu napájacieho napätia. Pri nedostatočnej úrovni alebo nedokonalom sínusovom tvare na vstupe zariadenia rýchlo zlyhajú. Aby sa zabránilo častým poruchám a predĺžila životnosť jednotky, je potrebné pripojiť stabilizátory napätia pre plynové kotly.

Komínové systémy pre plynové kotly

Komín miestnosti s plynovým kotlom sa vybavuje podľa špecifikácií uvedených v technickom liste kotla. Výber vhodného komínového zariadenia závisí od typu spaľovacej komory kotla - otvorenej alebo zatvorenej. Projekty nových budov zvyčajne počítajú s vnútornými komínmi. Ak sa v starej budove zavádza plynové kúrenie, buduje sa externý komín. Pod komínom nie je potrebné budovať masívne tehlové alebo azbestocementové potrubia. Najlepšou voľbou sú komíny z nehrdzavejúcej ocele alebo furanflexu, s ochranným puzdrom alebo keramické.

Priemer a dĺžka výstupu spalín

Prierez výstupu spalín by mal byť 5,5 cm² na 1 kW výkonu kotla, ako je uvedené v technickom pase. V moderných budovách je možné do jedného komína napojiť maximálne dva kotly alebo ohrievače vody umiestnené na rôznych úrovniach. Vzdialenosť medzi prívodnými potrubiami musí byť minimálne pol metra. Ak sú obe vykurovacie jednotky na rovnakom poschodí, v komíne sa vytvorí odbočka vo výške pol metra - táto vzdialenosť je prísne dodržaná. Prierez výsledného kanála závisí od celkového výkonu oboch ohrievačov. Odvod spalín musí byť striktne vertikálny. Maximálny prípustný sklon potrubia nepresahuje tridsať stupňov a bočná odchýlka je maximálne na meter. Prierez šikmého kanála je rovnaký alebo menší ako prierez vertikálneho potrubia. Prierezová plocha komína musí byť rovnaká alebo väčšia ako prierezová plocha výfukového kanála. Vodorovná časť komína je naklonená smerom ku kotlu o 2 cm na každý meter kanála. Na vodorovných segmentoch je nainštalované kontrolné hrdlo (revízia). V spodnej časti zvislej rúry je umiestnené T-kus s uzáverom, vybavený otvorom na odvod kondenzátu.

Počet kolien a ich vplyv

Stupeň „kľukatosť“ potrubia závisí od kategórie komína. Vonkajšie potrubie vedené cez stenu je najpriamejšie, z vonkajšej strany stúpa do požadovanej výšky. Potrubie vychádza zo základne kotla, prechádza cez podlahové vrstvy a stúpa nad strechu. Počas tejto cesty sa v potrubí môžu nachádzať dve kolená pod uhlom štyridsaťpäť stupňov. V komínovom potrubí nie sú povolené viac ako tri kolená.

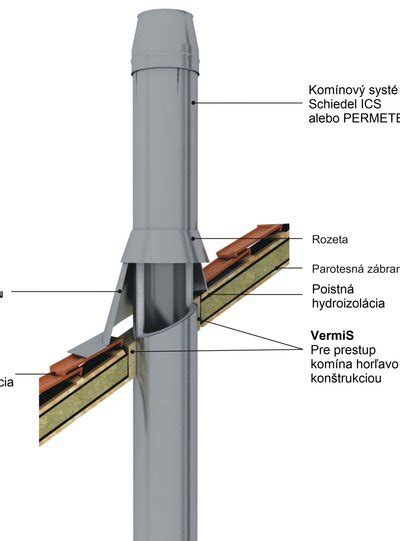

Umiestnenie výstupu spalín na streche

Dymovod by mal byť nad hrebeňom strechy minimálne 50 cm a vo vzdialenosti 150 cm od neho. Ak je vzdialenosť od hrebeňa 150-300 m, horná časť potrubia sa nemusí nachádzať priamo nad hrebeňom. Minimálna výška potrubia na plochej streche je 100 cm. Potrubie vyššie ako stoosemdesiat centimetrov vyžaduje dodatočné spevnenie! Je dôležité priviesť komín na strechu podľa správnej schémy, od ktorej závisí ťah a účinnosť kotla.

Výkon kotla a jeho optimálne dimenzovanie

Je zrejmé, že výkon kotla musí byť dostatočný na pokrytie tepelných potrieb. Nemal by však byť nadmerne vysoký, najmä ak je výmenník tepla liatinový. Prudké poklesy teploty (kondenzát z dymovodu) môžu spôsobiť prasknutie horúcej liatiny. Existuje aj ďalší nebezpečný jav: teplota rosného bodu výfukových plynov je približne 56 stupňov Celzia. Ak je teplota vody na spiatočke kúrenia nižšia, môže v spaľovacej komore dochádzať k tvorbe kyslej kondenzácie. Pri správne zvolenom výkone kotla sa teplota v spaľovacej komore pohybuje v rozmedzí 80 - 90 stupňov. Ak je v stredne veľkom súkromnom dome nainštalovaný kotol s výkonom 60 kW, potom vnútorná korózia spôsobená kyslým prostredím ho rýchlo znehodnotí.

Požadovaný výkon kotla pre konkrétny objekt sa určuje na základe tepelnotechnického výpočtu. Obyvatelia výškových budov to majú jednoduchšie: údaje sú dostupné v technickej dokumentácii bytového podniku alebo v archíve vlastníka nehnuteľnosti. V každom prípade je možné použiť približné hodnoty, pričom si sami vypočítate strednú hodnotu.

Orientačné hodnoty výkonu plynových kotlov:

Dokumentácia a povolenia pre inštaláciu plynového kotla

Pred samotnou kúpou a inštaláciou kotla je nevyhnutné skontrolovať a pripraviť nasledujúce dokumenty: zmluva o dodávke plynu, ak je kotol plynový, a všetky dokumenty týkajúce sa plynomera. Inštalácia akéhokoľvek kotla je podmienená existenciou a správnym zapojením plynomera. Po zakúpení kotla je dôležité dodržať nasledujúci postup pred jeho inštaláciou:

1. Vykonanie zmien v registračnom osvedčení domu (v ZINZ). Nový plán nehnuteľnosti musí zreteľne obsahovať priestor pre kotolňu s označením „Pec“ alebo „Kotolňa“.
2. Podanie žiadosti na plynárenskú službu o vypracovanie projektu a technických špecifikácií.
3. Predloženie technického pasu kotla, ktorý už musí byť zakúpený.
4. Montáž kotla (okrem napojenia na plynový systém). Táto fáza môže prebiehať súbežne s prípravou projektu plynárenskou spoločnosťou, ak budú priestory schválené.
5. Objednanie špecialistu na vybudovanie plynového potrubia.
6. Podanie žiadosti plynárenským pracovníkom o uvedenie systému do prevádzky.
7. Počkanie na príchod servisného technika, ktorý vykoná kontrolu, vypracuje záverečné stanovisko o vhodnosti inštalácie a vydá povolenie na otvorenie uzatváracieho ventilu plynu ku kotlu.

Poznámka: Pracovníci plynárenského priemyslu nemusia mať oprávnenie vykonávať práce na plynových zariadeniach pre súkromné osoby. Preto na pripojenie plynu ku kotlu je často nutné počas uvádzania do prevádzky zavolať odborníka alebo následne „vyriešiť problém“ s inšpektorom. V prvom prípade je to zvyčajne lacnejšie.

Prevádzka, bezpečnosť a návratnosť investície

Automatizácia kotla je veľmi citlivá na kvalitu napätia, preto je nevyhnutné inštalovať stabilizátory napätia. Povinnosťou je tiež uzemnenie zariadenia. Pri prvom spustení odborník nastavuje požadovaný režim a kontroluje funkčnosť bezpečnostných systémov. V priestore kotolne sa nesmú skladovať žiadne cudzie predmety, najmä horľavé materiály.

Plynové vykurovanie ponúka najlepší pomer ceny a výkonu spomedzi všetkých typov kúrenia. Cena plynového vykurovacieho systému je v porovnaní s inými vykurovacími systémami výhodná. Okrem investície do plynového vykurovania však v niektorých prípadoch treba počítať aj s ďalšími nákladmi, ktoré závisia od konkrétnej budovy.

Moderné plynové vykurovacie systémy využívajú palivový plyn optimálne. V porovnaní so zastaranými plynovými kotlami je účinnosť týchto kondenzačných kotlov až do 30 % vyššia - vďaka ich výhrevnosti. Technológia kondenzačných kotlov dokáže využiť teplo, resp. množstvo energie (výhrevnosť) spalín, vďaka čomu šetríte drahocennú energiu. Pri starých kotloch totiž dochádzalo k veľkým tepelným stratám v komíne. Spaliny z klasických starých kotlov majú teplotu približne 240 °C, pri nízkoteplotných kotloch asi 160 °C. Investícia do nového plynového kondenzačného kotla sa vám vráti už v priebehu pár rokov. Aby bolo možné dosiahnuť dobrú výhrevnosť, vykurovacie zariadenie sa musí prispôsobiť požiadavkám majiteľa a vykurovanej budove.

Kombinácie s obnoviteľnými zdrojmi a dotácie

Ak sa rozhodnete pre hybridné plynové vykurovanie, budete môcť využívať naplno výhody viacerých vykurovacích technológií. Osvedčenou kombináciou je napríklad moderné plynové vykurovanie s fotovoltickým zariadením. Solárne kolektory dokážu v závislosti od konkrétnej budovy vyprodukovať 20 až 50 % požadovaného tepla. Pri veľkých solárnych kolektoroch môže plynový kotol od marca do októbra pokojne odpočívať. Vďaka tomu dosiahnete ohromnú úsporu nákladov na plyn a ešte tým aj predĺžite životnosť kotla.

Ďalšie moderné hybridné plynové vykurovacie systémy pozostávajú z tepelného čerpadla typu vzduch/voda a plynového kotla. Pri tejto kombinácii zabezpečuje teplo tepelné čerpadlo vtedy, keď je vonku mierne chladno, pretože vtedy funguje najúčinnejšie. Keď sa vonku výraznejšie ochladí, prichádza na rad plynové vykurovanie, ako napríklad plynový kondenzačný kotol CGB-2, ktorý sa postará o cenovo výhodné teplo. Plynové kondenzačné kotly označené ako „Renewable Ready“ sú technicky pripravené na inštaláciu v hybridných plynových vykurovacích systémoch. Ak chcete získať dotáciu na tento typ plynového kúrenia, musíte si do dvoch rokov od uvedenia do prevádzky dokúpiť zariadenie na výrobu tepla, ktoré využíva energie z obnoviteľných zdrojov. Väčšinou sa však viac oplatí nainštalovať naraz kompletný vykurovací systém, pretože v takom prípade môžete tiež získať vyššiu dotáciu.

Výber kotla a montážne detaily

Prvým krokom je výber vykurovacieho kotla, ktorého výkon je potrebné vopred určiť. Výpočet požadovaného výkonu ovplyvňujú faktory ako objem budovy, počet okien a dverí, tepelná vodivosť materiálov a miera izolácie. Pre strednú zónu možno ako východiskový bod brať 1 kW na 10 m² vykurovanej plochy, pričom k projektovanému výkonu je nutné pripočítať rezervu minimálne 20 %.

Účelom vykurovacieho systému je prenos tepelnej energie z kotla do radiátorov prostredníctvom cirkulácie chladiacej kvapaliny. Rozlišujeme tri základné schémy: otvorený jednorúrkový okruh (najjednoduchšia schéma s prirodzenou cirkuláciou gravitáciou, bez potreby elektriny), uzavretý jednorúrkový okruh (ekonomické riešenie umožňujúce použitie všetkých typov kotlov) a uzavretý dvojrúrkový okruh (najprogresívnejší a najefektívnejší systém, kde je každé teleso napojené paralelne, čo zabezpečuje rovnomernú teplotu v celom dome).

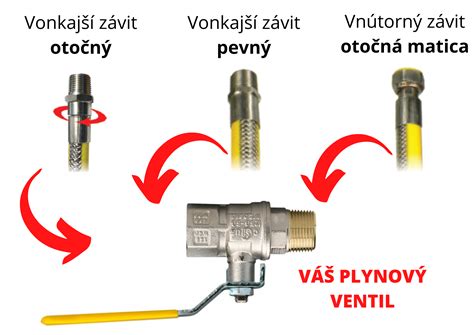

Dôležité komponenty pre inštaláciu plynového kotla:

Kvalitná montáž je základom bezpečnosti a efektivity. Pri pripájaní plynového kotla k staršiemu otvorenému systému sa dôrazne odporúča použiť doskový výmenník tepla. Ten oddeľuje uzavretý okruh kotla od otvoreného okruhu inštalácie, čím chráni modernú elektroniku a výmenník kotla pred koróziou a nečistotami.

Odborná inštalácia a minimalizácia rizík

Ak sa vyskytnú chyby, kúrenie bude nekvalitné a neefektívne. A cena nesprávne pripravenej kotolne bude požiadavky dozorného orgánu pri vyrezávaní ďalších okien a podobne. Autonómne vykurovanie umožňuje nezávisieť od zavedených noriem spotreby, cenovej politiky dodávateľov tepla a ich nálady. Umožňuje nezávisle riadiť proces vykurovania, udržiavať najpohodlnejšiu teplotu v dome a zároveň šetriť zdroje. Ak svoj vykurovací kotol zapojíte správne, vydrží dlhšie a ušetrí finančné prostriedky.

Pri všetkej úcte ja by som neodporúčal púšťať sa do svojpomocnej montaži kúrenia, hoci existuje systém, ktorý to umožňuje. Poskladať kúrenie to nie je iba pospájanie rúrok s radiátormi a kotlom. Je to veda! Nie nadarmo sú od toho projektanti (alebo aspoň "kúrenári"). Ak sa chce do toho niekto pustiť, tak určite nech sa poradí najprv s nejakým kurenárom priamo na mieste "činu".
