V oblasti stavebníctva sa neustále hľadajú efektívne, rýchle a ekonomické riešenia, ktoré by zjednodušili a zrýchlili výstavbu, pričom by zároveň garantovali vysokú kvalitu a bezpečnosť konštrukcií. Jedným z takýchto progresívnych technologických postupov je aj betónový montovaný stropný systém Premaco®, ktorý predstavuje inovatívny prístup k zhotovovaniu monolitických železobetónových stropných konštrukcií. Tento systém si nachádza svoje uplatnenie naprieč rôznymi typmi stavieb, či už ide o občiansku, priemyselnú alebo bytovú výstavbu.
Systém Premaco® je vhodný aj pre svojpomocnú výstavbu, keďže jeho montáž si nevyžaduje použitie náročných mechanizmov a je relatívne jednoduchá. Spája v sebe viaceré prednosti, akými sú vysoká únosnosť, jednoduchá montáž, ako aj ekologická nezávadnosť.
Základné komponenty a princíp fungovania

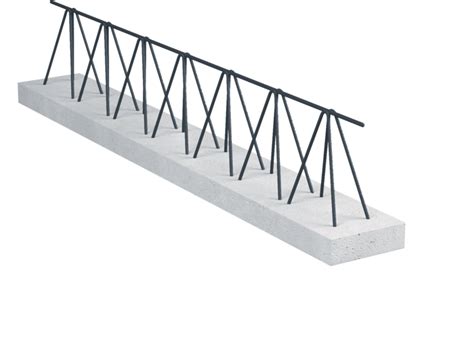

Stropný systém Premaco® je konštruovaný na báze dvoch kľúčových komponentov. Prvým sú špeciálne navrhnuté stropné nosníky, ktoré sú tvorené priehradovým nosníkom v kombinácii s betónovým pásom. Druhým, rovnako dôležitým prvkom, sú betónové stropné tvárnice, ktoré sa kladú medzi tieto nosníky.
Vyskladaním jednotlivých prvkov a dobetónovaním vzniknutých rebier sa dosahuje dodatočné spriahnutie všetkých zložiek do jednej monolitickej železobetónovej trámovej konštrukcie. Tento proces zabezpečuje vysokú únosnosť a stabilitu celého stropu. Stropné nosníky sa môžu ukladať aj priamo na posledný rad tehál, ktorý musí byť dokonale rovný. Strop je možné ukladať na nosné murivá až do rozpätia 8 metrov.
Výhody stropného systému Premaco®
Jednou z najvýznamnejších predností stropného systému Premaco® je možnosť jeho realizácie bez nutnosti aplikácie dodatočnej nadbetonávky. Táto možnosť je dostupná pri použití tvárnic typu ST20 do rozpätia 5,6 metra a pri tvárniciach ST25 do rozpätia 6,6 metra. Absencia nadbetonávky prináša rad benefitov:
- Zníženie celkovej hmotnosti stropu.
- Menšia spotreba zalievkového betónu.
- Eliminácia potreby použitia kari sietí.
Tieto faktory sa priamo premietajú do citeľnej cenovej aj časovej úspory, najmä pri procesoch viazania výstuže a samotného betónovania.
Okrem spomenutých výhod sa systém Premaco® vyznačuje aj ďalšími pozitívnymi vlastnosťami:
- Nízka spotreba betónu.
- Dokonalé previazanie s monolitickým betónom.
- Výborná priľnavosť omietky.
- Nízka vlastná hmotnosť stropu.
- Rovný podhľad a plochy nevyžadujúce debnenie.
V prípade, že to účel stropnej konštrukcie dovoľuje (napríklad v pivniciach, dielňach, garážach či priemyselných priestoroch), nie je potrebné strop Premaco® dodatočne upravovať zo spodnej pohľadovej strany.
Poromap Systém - oprava/sanácia vlhkého muriva | MAPEI
Stropné tvárnice Premaco®: Rozmanitosť pre každú potrebu
Sortiment stropných tvárnic Premaco® zahŕňa niekoľko typov, ktoré sú navrhnuté tak, aby vyhovovali rôznym konštrukčným požiadavkám. Medzi základné patria tvárnice s jednou (UH19) alebo štyrmi (ST20, ST25) priebežnými dutinami, ktoré sú vyrobené z obyčajného betónu. Okrem nich sú k dispozícii aj bezdutínové stropné vložky DP70, taktiež zhotovené z obyčajného betónu. Tvárnice s plnou bočnou stenou zabraňujú zatečeniu betónu a používajú sa pri vencoch a prievlakoch.
Prehľad stropných tvárnic Premaco®
| Formát tvárnice | ST20 | ST25 | UH19 | DP70 |
|---|---|---|---|---|
| Výška [cm] | 20 | 25 | 19 | 9 |
| Šírka [cm] | 25 | 25 | 25 | 25 |
| Dĺžka [cm] | 62 | 62 | 30 | 62 |
| Spotreba [ks/m2] | 5,71 | 5,71 | 10,53 | 5,71 |
| Hmotnosť kusu [kg] | 27 | 30 | 13 | 21 |
| Hmotnosť palety [kg] | 1470 | 1340 | 1190 | 713 |
| Množstvo na palete [ks] | 50 | 40 | 90 | 33 |
| Osová vzdialenosť [cm] | 70 | 70 | 38 | 70/38 |
Poznámka: Z tvárnic DP70 možno rozlomením získať 2 kusy 1/2 DP70 pre osovú vzdialenosť nosníkov 38 cm.
Stropné nosníky Premaco®: Flexibilita v dĺžke a rozmeroch
Stropné nosníky systému Premaco® sú dostupné v širokom spektre dĺžok, od 1,00 metra až do 8,40 metra, s možnosťou výberu po 20 cm. Tieto nosníky majú štandardnú šírku 12 cm a výšku 4 cm. Ich hmotnosť je 12 kg/bm. V závislosti od osovej vzdialenosti nosníkov (70 cm alebo 38 cm) sa líši ich spotreba na meter štvorcový.
Prehľad stropných nosníkov Premaco®
| Formát nosníka | Dĺžka [cm] | Šírka [cm] | Výška [cm] | Hmotnosť [kg/bm] | Spotreba [bm/m2] | Osová vzdialenosť [cm] |
|---|---|---|---|---|---|---|
| EN100 - EN840 | 100 - 840 (po 20 cm) | 12 | 4 | 12 | 1,43 | 70 |
| 2,63 | 38 |
Skladba stropného systému Premaco®
Spoločnosť Premac navrhuje stropný systém prispôsobený vaším požiadavkám. Pre každý projekt vypracujeme v spolupráci s projektantom samostatne technickú dokumentáciu stropnej konštrukcie. Dokumentácia je vypracovaná bezplatne pri objednaní stropného systému.
- Premaco® strop 20+0: Stropné tvárnice ST20 a stropné nosníky 1,00 m až 5,60 m.
- Premaco® strop 20+4: Stropné tvárnice ST20 a stropné nosníky 5,80 m až 6,60 m.
- Premaco® strop 25+0: Stropné tvárnice ST25 a stropné nosníky 5,80 m až 6,60 m.
- Premaco® strop 25+5: Stropné tvárnice ST25 a stropné nosníky 6,80 m až 7,40 m.
- Premaco® strop 25+5 (zdvojené stropné nosníky): Stropné tvárnice ST25 a zdvojené stropné nosníky 7,60 m až 8,40 m.
Spotreba výplňového betónu C20/25
| Strop s tvárnicami | bez nadbetónu | nadbetón 4 cm | nadbetón 5 cm |
|---|---|---|---|
| ST20 | 0,06 m3/m2 | 0,100 m3/m2 | 0,110 m3/m2 |
| ST25 | 0,074 m3/m2 | 0,114 m3/m2 | 0,124 m3/m2 |
Montážny postup: Od podopretia po betónovanie
Proces montáže stropného systému Premaco® je systematický a vyžaduje dodržanie stanovených postupov pre zabezpečenie maximálnej bezpečnosti a kvality. Strop sa montuje nasucho na vopred pripravenú podpernú konštrukciu.
Montážne podopretie
Pred samotným ukladaním nosníkov je nevyhnutné rozmiestniť montážne podopretie podľa výkresu skladby. Počet podpier nesmie klesnúť pod hodnoty uvedené v technickej príručke. Konštrukcia podopretia musí byť dostatočne zabezpečená proti bočným výkyvom a zaboreniu do podkladu. Pri viacpodlažných budovách je potrebné zohľadniť aj možné zaťažovacie účinky na nižšie stropy. Navrhovanie profilov a stuženia podpernej konštrukcie (pozdĺžny trámec, stojka, pätka, výstuhy) je zodpovednosťou stavbyvedúceho.
Ukladanie stropných trámov
Stropné trámy sa rozmiestňujú podľa výkresu skladby s dôrazom na správny začiatok, smer ukladania a dodržanie osových vzdialeností. Úložná plocha musí byť dokonale vodorovná, aby betónový pás trámu dosadal celou svojou plochou. Predpísaná úložná dĺžka, minimálne 100 až 160 mm v závislosti od dĺžky trámu, musí byť dodržaná. Silne poškodené trámy nie sú prípustné.
Ukladanie stropných tvárnic
Ako prvé sa osádzajú koncové stropné tvárnice, ktoré majú plné čelá, čím sa predchádza zatečeniu betónu. Pri ich ukladaní je dôležité skontrolovať osovú vzdialenosť trámov. Následne sa rozmiestňujú ostatné stropné tvárnice kolmo na rozpätie trámov.
Výstuž
Prídavná, horná koncová, vencová, ihlová výstuž a výstuž dosky nadbetonávky sa musia rozmiestniť presne podľa výkresu výstuže a v súlade s príslušnými normami.
Pochodznosť
Po postavení montážneho podopretia, uložení stropných trámov a vložiek sa strop stáva pochôdznym. Pohybovať sa po ňom je dovolené len po vopred položených fošnách, s fúrikom naloženým maximálne 75 litrami betónu. Po debniacich platniach DP70 je zakázané chodiť alebo jazdiť. Na strope v montážnom stave sa nesmie skladovať žiadny stavebný materiál.
Betónovanie
Príprava pred betonážou
Pred samotnou betonážou je nevyhnutné dôkladne skontrolovať podpernú konštrukciu, dotiahnuť stojky alebo ich podklinovať, aby sa dosiahlo predpísané nadvýšenie (vzopätie v strede trámu). Rovnako sa prekontroluje uloženie stropných dielov a výstuže podľa príslušných výkresov. Nečistoty musia byť starostlivo odstránené a stropné diely navlhčené. Betonáž na zľadovatený alebo zasnežený povrch je prísne zakázaná. Sneh a ľad sa odstraňujú teplou vodou, nie soľou. Pri teplotách pod 5 °C je nutné dodržiavať normové predpisy na ochranu betónu.
Kvalita betónu
Betón musí spĺňať požadovanú kvalitu, minimálne triedu C20/25, a musí byť plastický, nie riedky. Pri stropoch s kombinovanou nadbetonávkou (20+0 a 25+0) je dovolená max. veľkosť zŕn 8 mm. Kombinovaná nadbetonávka sa vytvorí zabetónovaním horných ozubov tvaroviek. Pri stropoch so spojitou nadbetonávkou (20+4 a 25+5) je dovolená max. veľkosť zŕn 16 mm.
Proces betonáže
Pri betonáži žeriavom sa násypka s betónom otvára až tesne nad stropom. Betón dopravený pumpou sa nesmie vypúšťať z výšky, ale z položenej hadice a ihneď rozhrnúť, aby sa nevytvorili kopy. Zhutnenie sa vykonáva pomocou vibrátora alebo prepichovaním. Celý strop sa betónuje v jednom pracovnom slede. Ak sú nutné prerušenia, pracovné škáry musia byť stanovené stavbyvedúcim. Povrch betónu sa stiahne do roviny tak, aby bola dodržaná predpísaná hrúbka stropu.
Manipulácia a skladovanie komponentov
Stropné trámy a vložky je možné z dopravného prostriedku vykladať ručne alebo pomocou žeriavu. Je však dôležité, aby nedochádzalo k ich zhadzovaniu, vysypávaniu alebo akémukoľvek inému spôsobu manipulácie, ktorý by mohol viesť k ich poškodeniu. Pri preberaní zásielky je nutná kontrola množstva, typu a dĺžky dodaných komponentov.
Stropné trámy sa skladujú usporiadané podľa dĺžky. Pri nerovnom podklade je potrebné každých 1,5 metra použiť podloženie v podobe fošní alebo hranolov. Pri väčšom množstve sa môžu trámy ukladať aj vo viacerých vrstvách, pričom medzi jednotlivými vrstvami musia byť kolmo podložené hranoly alebo laty. Stropné vložky, ak nie sú dodávané na paletách, sa po roztriedení ukladajú na rovný podklad v maximálne 6 vrstvách.
Upozornenia a zodpovednosť
Počas prvého týždňa tvrdnutia je potrebné betón pravidelne vlhčiť. Čerstvý betón je potrebné chrániť pred nepriaznivými poveternostnými vplyvmi, ako sú dážď, vietor, slnečné žiarenie a mráz, pomocou PVC fólie alebo celtoviny.
Podperná konštrukcia sa smie odstrániť najskôr po 3 týždňoch od betonáže. V prípade teplôt nižších ako 5 °C sa táto lehota musí primerane predĺžiť v súlade s platnými normami.
Zodpovednosť za správnu a odbornú realizáciu betónového stropu nesie výlučne stavbyvedúci, a to aj v prípade, ak pracovník výrobcu poskytne dodatočné vysvetlenia k technickej dokumentácii. Únosnosť stropu je garantovaná len pre zaťaženie uvedené vo výkrese skladby. Zaťaženie od priečok, konštrukcie strechy, schodiska a pod. musí byť zohľadnené v projekte.
