Samonosné obvodové plášte: Komplexný pohľad na konštrukciu, vlastnosti a odolnosť

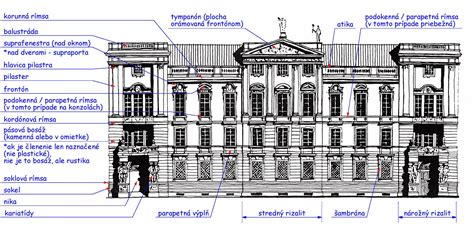

Úvod do samonosných obvodových plášťov

Samonosný obvodový plášť predstavuje kľúčový prvok modernej architektúry a stavebníctva, ktorý má za úlohu nielen esteticky dotvárať budovu, ale predovšetkým chrániť interiér pred vonkajšími vplyvmi a zabezpečovať energetickú účinnosť. Tieto systémy sa vyznačujú svojou schopnosťou niesť vlastnú váhu a prenášať zaťaženie na hlavnú nosnú konštrukciu. V rámci budov sa stretávame s rôznymi typmi obvodových plášťov, vrátane samonosných izolačných (sendvičových) panelov s obojstranným kovovým opláštením a závesných stien. Príklady, ktoré budeme skúmať, zahŕňajú aplikácie ako univerzitná prednášková sála a terminál výletných lodí, ako aj kritické situácie, ako je výbuch plynu v panelovom dome.

Typy a vlastnosti samonosných obvodových plášťov

Koncepcia samonosného obvodového plášťa zahŕňa širokú škálu riešení, ktoré sa prispôsobujú špecifickým požiadavkám projektu. Medzi ne patria:

• Samonosné izolačné (sendvičové) panely s obojstranným kovovým opláštením, ktoré sú priemyselne vyrábané a zabezpečujú rýchlu montáž a vysoké izolačné vlastnosti.
• Samonosný plech na strešnú krytinu, obvodový plášť a vnútorné obloženie, ktorý poskytuje flexibilné a trvanlivé riešenie.
• Celoplošne podopierané plechy a pásy na strešnú krytinu, obvodový plášť a vnútorné obloženie, ktoré sú tiež dôležitou súčasťou komplexných obvodových riešení.

Pre správne fungovanie a dlhodobú životnosť je nevyhnutné posúdiť viaceré kľúčové vlastnosti obvodových plášťov. Tie zahŕňajú odolnosť proti zaťaženiu vetrom, prievzdušnosť, vodotesnosť a tepelné vlastnosti.

Samonosné obvodové plášte v praxi: Príklady z projektov

Inovatívne fasádne systémy CORTIZO na budove INDuVA

Spoločnosť Cortizo predstavuje zaujímavé referencie a možnosti navrhnutých individuálnych riešení. Pri návrhu budovy prednáškovej sály INDuVA vo Valladolide sa zohľadnili kultúrne, technické a sociálne podmienky danej lokality s cieľom optimalizovať jej environmentálne dopady a jej koncepciu ako vysoko energeticky účinnú budovu. Budova je presvetlená, pohodlná a energeticky účinná, s takmer nulovou spotrebou energie, prispôsobená novým paradigmám vo vzdelávaní a novým technológiám. Základným predpokladom je udržateľnosť, a preto je potrebné, aby k tomuto predpokladu zníženia spotreby energie prispel plášť s vysokou tepelnou účinnosťou. Budova už získala certifikát GREEN 5 LEAFS, čo je najvyšší stupeň udržateľnosti pre budovy v Španielsku, a môže získať celosvetový certifikát LEED PLATINUM.

Na fasádach učební (severovýchodná a juhozápadná strana) bolo nainštalovaných viac ako 1 900 m² závesných stien CORTIZO radu TP 52 a TPV 52, tradičného fasádneho alebo tyčového systému zloženého z hliníkových stĺpikov a priečnikov s pohľadovou líniou 52 mm, ktoré tvoria nosnú konštrukciu. Tým sa dosiahol prestup prirodzeného svetla do vnútorných priestorov, pričom sa na šiestich poschodiach budovy vytvorila zasklená plocha od podlahy po strop. Fasády sú zároveň chránené pred priamym žiarením konštrukciou kolmých rebier, ktoré podopierajú mriežky vyrobené z vysekávaných kompozitných panelov CORTIZO, ktoré poskytujú optimálne tienenie. Ide o efektívne, estetické a trvalo udržateľné konštrukčné riešenie na zakrytie obvodových plášťov budov, ktoré sa skladá z dvoch hliníkových plechov lakovaných na vonkajšej strane oranžovou farbou PVDF 70/30 a ochranným náterom vo vnútri, so stredovým jadrom z minerálnej zmesi a polyetylénu s hrúbkou 3 mm. V tomto prípade sa kompozitný panel použil na konfiguráciu mriežok aj na zakrytie fasád v ich nepriehľadných častiach.

Okolo obvodovej steny je 600 m² dvojitého plášťa, ktorý tvoria žalúzie CORTIZO na ochranu pred slnečným žiarením a sú účinným riešením na reguláciu dopadu slnečných lúčov na vnútornú teplotu budovy, pretože žalúzie žiarenie absorbujú a odrážajú, čo zvyšuje energetickú účinnosť objektu. Zároveň fungujú aj ako dekoratívny prvok a dodávajú fasáde jedinečný vzhľad. V tomto prípade bol vyvinutý systém vlastných hliníkových žalúzií s lichobežníkovým prierezom 30 (50) x 300 mm a dĺžkami 6470 mm a 2640 mm. Na jeho ochranu a farebné prevedenie bol použitý brúsený eloxovaný povrch. Dvojitý plášť z hliníkových profilov ponúka dynamické vnímanie a rôznorodosť fasády iba s použitím jednej farby, ktorá sa pozorovateľovi zobrazuje rôzne v závislosti od stupňa sklonu žalúzií, čím vytvára vizuálny dialóg s používateľom. Aj pre vstupy do budovy si architekti vybrali riešenia CORTIZO. Konkrétne sa rozhodli pre koplanárny systém Dvere Millennium Plus 70. Táto séria má stavebnú hĺbku rámu 70 mm, ktorá vyniká vynikajúcimi tepelnými vlastnosťami a dosahuje hodnotu súčiniteľa prechodu tepla okna len 0,9 W/m²K, čo umožňuje veľká plocha tepelného prerušenia s 24 mm polyamidovými vložkami. Okrem toho veľké zasklenie s hrúbkou až 54 mm zvyšuje úroveň izolácie a ochrany proti hluku a ponúka maximálne akustické tlmenie 38 dB.

Terminál výletných lodí Getxo: Sklenený kontajner s dynamickou fasádou

Nový terminál Getxo vyzerá ako veľký sklenený kontajner s plášťom, ktorý technické oddelenie spoločnosti Uxama vyriešilo pomocou závesnej steny CORTIZO. Oddelenie architektúry a inžinierstva spoločnosti CORTIZO úzko spolupracovalo so štúdiom Ajuriegurra Tres Arquitectos a so spoločnosťou Fachadas Singulares Uxama, aby účinne reagovalo na osobitosti projektu. Celkovo bolo nainštalovaných 1 330 m² závesných stien, usporiadaných ako nosná konštrukcia z hliníkových stĺpikov a priečnikov s prierezom 52 mm a lakovaných sivou farbou. Ide o tradičný alebo tyčový systém, pri ktorom je sklo pripevnené k vodorovným okrajom kombináciou priebežného prítlačného profilu pripevneného k priečnikom a skrytého pod ozdobným profilom alebo krytom, ktorý má v tomto prípade oválny tvar. Aby sa zachovala estetická jednotnosť krytov na štyroch stranách budovy, bolo potrebné vyvinúť špeciálny prítlačný profil pre severnú a južnú fasádu, čím sa zaručilo, že kryty sú v tejto časti úplne v popredí napriek tomu, že sú inštalované na šikmej závesnej stene.

Jedným z cieľov štúdia Ajuriaguerra Tres bolo navrhnúť dynamicky vyzerajúcu budovu. To bolo možné vďaka veľkej rozmanitosti profilov a existujúcich mechanických spojov pre novú generáciu fasád CORTIZO, ktoré umožnili realizáciu závesnej steny so sklonom 15° na severnej a južnej strane, úplne vertikálne na východe a západe a so sklenenými prechodmi v štyroch rohoch. Keďže obvodový plášť dosahuje výšku 10 metrov, stĺpiky majú na vnútornej strane vložené zvislé sklenené podpery, ktoré sú tvorené vrstveným sklom tvoreným štyrmi mimoriadne čírymi, 10 mm hrubými, tepelne tvrdenými sklami, spojenými tabuľami SentryGlas. Ľahké fasády CORTIZO sa vyznačujú vynikajúcimi tepelnými a akustickými vlastnosťami a vynikajúcimi výsledkami dosiahnutými na skúšobných zariadeniach AEV. Základné profilovanie závesnej steny využila spoločnosť Uxama aj pri realizácii šiestich strešných okien kupoly, ktoré umožňujú vstup vrchného svetla do budovy. Za zmienku stojí aj použitie kompozitného panelu CORTIZO na zakrytie exponovanej strany presahov kupoly, čo predstavuje riešenie, ktoré zrealizovala spoločnosť METABI. Tento systém je ideálny vďaka svojim estetickým možnostiam a vynikajúcim mechanickým vlastnostiam: vysoká odolnosť proti nárazu, vysoká tuhosť a nízka hmotnosť.

Odolnosť obvodového plášťa voči mimoriadnym zaťaženiam: Prípad Prešov

V decembri 2019 sa v Prešove stala tragická udalosť, ktorá dodnes rezonuje v spoločnosti. Došlo k masívnemu výbuchu plynu hromadiaceho sa v hornej časti domu 13-podlažného bodového panelového domu a následnému požiari. Tento príspevok opisuje stav jeho nosných konštrukcií po výbuchu. Panelový bodový dom mal samonosný obvodový plášť. Výbuch plynu je možné zatriediť medzi mimoriadne zaťaženia, ktoré je potrebné uvážiť pri návrhu nosných konštrukcií.

Všeobecne sa zohľadnenie účinkov mimoriadnych udalostí uvádza v Eurokóde 0 [1] v kapitole Základné požiadavky. Ide o tzv. požiadavku na robustnosť. Robustnosť sa chápe ako schopnosť konštrukcie alebo jej časti odolávať nepriaznivým javom, napr. výbuchu, bez toho, aby došlo k jej poškodeniu v miere neprimeranej pôvodnej príčine. Pri návrhu nosných konštrukcií na mimoriadnu udalosť spôsobenú explóziou plynu sa pripúšťa porušenie prvkov okrem hlavných nosných prvkov, od ktorých je závislá celková stabilita objektu [2]. Impulzom pre vznik článku je tragická udalosť zo 6. decembra 2019 a osud bytového domu v Prešove, ktorý bol po explózii a následnom požiari asanovaný.

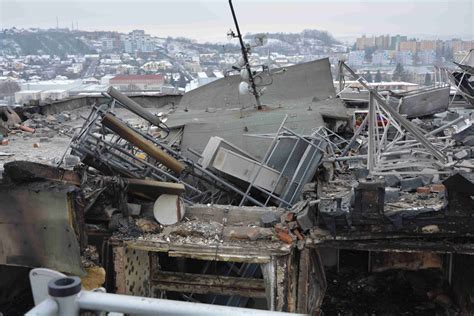

Explózia plynu najviac poškodila strešnú konštrukciu, ktorá nad spoločnými priestormi, podobne ako obvodové panely zo západnej strany horných troch podlaží, neplánovane fungovala ako „výfuková stena“ pri návrhu plynových kotolní. Strešná nosná konštrukcia nad spoločnými priestormi bola výbuchom vytrhnutá nahor a dopadla späť na panelový dom. Obvodové panely zo západnej strany boli tlakovou vlnou vytrhnuté a dopadli na zem do vzdialenosti niekoľkých metrov od panelového domu. Aj keď sú stenové panely navrhované na namáhania pôsobiace v ich rovine, málokedy dochádza pri výbuchu plynu k ich deštrukcii. Častejšie dôjde k poruche stykov panelov a ich posunu, resp. zrúteniu. Na obrázku vidieť panely výťahovej šachty po výbuchu v horných podlažiach panelového domu.

Prípad explózie plynu v Prešove mal oveľa väčší rozsah ako sú bežné lokálne výbuchy plynu v bytoch. Tlaková vlna v horných troch podlažiach nielenže vytrhla obvodové panely v schodiskovom priestore a nadvihla strešnú konštrukciu, ale bola tak silná, že deformovala nosné panely v oblasti ukladania medzipodest prefabrikovaných schodišťových ramien, čím došlo k ich zrúteniu a následne aj k zrúteniu celého schodišťa, jedinej možnej evakuačnej cesty v prípade požiaru. Práve táto okolnosť spôsobila extrémne sťaženú situáciu HaZZ nielen pri hasení požiaru bytového domu, ale hlavne pri záchrane osôb nachádzajúcich sa v dome. Nosné konštrukcie horných troch podlaží, kde bol extrémny výbuch, boli významne poškodené a pre prípadnú sanáciu sú nepoužiteľné. V prípade bytového domu v Prešove sa krízový štáb rozhodol asanovať celú budovu.

Kľúčové aspekty a testovacie metódy pre obvodové plášte

Na zabezpečenie kvality a funkčnosti obvodových plášťov sa vykonávajú rôzne skúšky a posudky. Medzi ne patria:

1. Prievzdušnosť: Okná a dvere, ako aj závesné steny, sa testujú na prievzdušnosť, aby sa zabezpečila minimalizácia úniku tepla a optimalizácia energetickej účinnosti.
2. Vodotesnosť: Závesné steny, okná a dvere, ako aj brány a vráta, musia spĺňať prísne kritériá vodotesnosti, aby chránili interiér pred vlhkosťou.
3. Odolnosť proti zaťaženiu vetrom: Okná a dvere, brány a vráta, a tiež závesné steny, sa skúšajú na odolnosť proti zaťaženiu vetrom, čo je kľúčové pre statickú stabilitu konštrukcie.
4. Mechanické vlastnosti a trvanlivosť: Patrí sem odolnosť proti nárazu (závesné steny, okenice), mechanická trvanlivosť (okná a dvere) a odolnosť proti opakovanému pôsobeniu (clony a okenice).

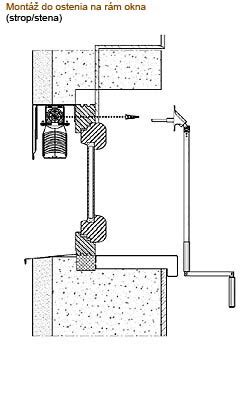

5. Tepelný a optický komfort: Rolety a okenice, ako aj závesné steny, prispievajú k tepelnému a optickému komfortu interiéru.
6. Vzduchová nepriezvučnosť: Okenice sa testujú aj na vzduchovú nepriezvučnosť.
7. Odolnosť proti výbuchu: Okná, dvere a uzávery sa testujú na odolnosť proti výbuchu, pričom sa stanovujú požiadavky a triedenie, ako aj skúšobné metódy.

Oceľové hadice z vinutého pása do predpätého betónu tiež prechádzajú špecifickými skúšobnými metódami, rovnako ako podlahy či obklady vnútorných stien a stropov.

Prehľad vybraných skúšok pre komponenty obvodového plášťa

Pre lepšiu prehľadnosť si pozrime niektoré z kľúčových skúšok, ktorými prechádzajú rôzne komponenty obvodového plášťa.
