Samonivelačná hmota je kľúčovým prvkom pri príprave podkladu pre inštaláciu podlahového vykurovania. Jej správny výber a aplikácia zaručuje dlhodobú funkčnosť a optimálny prenos tepla. V tomto článku sa pozrieme na vlastnosti, použitie a aplikačné postupy samonivelačných hmôt, s osobitným dôrazom na ich využitie v systémoch podlahového vykurovania.
Čo je samonivelačná hmota a prečo ju potrebujeme?
Nivelácia je vyrovnanie. Nivelačnou hmotou vyrovnávame podlahu, respektíve podklad. Cieľom je dosiahnuť dokonale rovnú a hladkú plochu, ktorá je nevyhnutná pre správnu inštaláciu podlahových krytín a efektívnu prevádzku podlahového vykurovania.

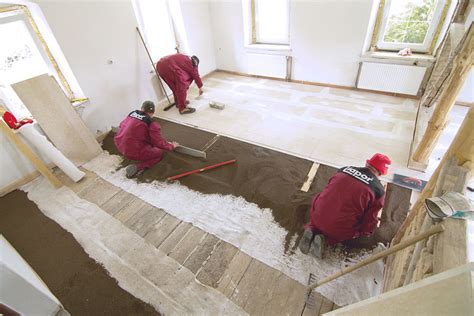

V minulosti sa ako suchá hmota na nivelovanie využívala napríklad škvára, hlina a piesok. Tieto materiály nie sú prvoplánovo určené na stavebné účely. V súčasnosti existujú suché nivelačné hmoty vyrábané a používané len na vyrovnávanie nerovností na podlahách. Majú otestované vlastnosti. Oproti mokrým nivelačným hmotám majú výhodu v nízkej váhe, ale aj vysokej flexibilite použitia. Suché podsypy sa vyznačujú stabilnosťou a trvácnosťou. Podsypy rokmi nedegradujú a nestrácajú objem. Jedným z takýchto materiálov sú aj vyrovnávacie podsypy CEMWOOD. Do určitej miery jedinou nevýhodou suchých nivelačných hmôt je následne použitie takzvanej roznášacej vrstvy, ktorá rozloží bodové napätie podsypu. Na mokrý poter môžete aj priamo ukladať finálnu vrstvu podlahy.
Pre podlahové vykurovanie je však mimoriadne vhodná mokrá samonivelačná hmota, ktorá zabezpečuje optimálne obtekanie vykurovacích rúrok a tým aj efektívny prenos tepla.
Vlastnosti a výhody samonivelačných hmôt pre podlahové vykurovanie
Hydraulicky tuhnúce samonivelačné hmoty na báze cementu alebo kalciumsulfátu sú ideálnou voľbou pre systémy podlahového vykurovania. Ponúkajú vynikajúce vlastnosti, ktoré zabezpečujú dlhú životnosť a efektívnu prevádzku.
Napríklad nivelačná hmota TopLevel ST 25 značky MUREXIN je prášková cementová, umelou živicou zušľachtená, hydraulicky tuhnúca samonivelačná hmota. Má veľmi dobrý rozliv a navyše nevytvára pnutie. Obsahuje veľmi málo emisií.
Ďalším príkladom je CERESIT® CN 69 NIVEL SUPER, čo je samonivelizačná hmota na báze cementu vstužená vláknami. Vyznačuje sa vysokou tekutosťou a jednoduchou aplikáciou a dosahuje pevnosť 20 MPa, vďaka čomu je vhodná pre obytnú výstavbu.
Použitie a aplikácia
Nivelačné hmoty sú určené len na použitie v interiéri, v priestoroch nezaťažených trvalou vlhkosťou. Sú vhodné na plošné vyrovnanie nerovností podkladu v hrúbke vrstvy od 2 mm až do 35 mm. Sú ideálne pod všetky druhy podlahových krytín, keramické dlažby, plávajúce podlahy, koberce a prírodný kameň. Okrem toho sú vhodné na podlahové kúrenie a zaťaženie kolieskovým nábytkom.
Na zalievanie teplovodného rúrkového podlahového vykurovania uloženého v systémových doskách je vhodné použiť hydraulicky tuhnúcu, samonivelizačnú hmotu na báze kalciumsulfátu.
Porovnanie typov samonivelačných hmôt a ich vlastností:
| Vlastnosť | Cementová nivelačná hmota (napr. MUREXIN ST 25, Ceresit CN 69) | Anhydritový poter (na báze kalciumsulfátu) |
|---|---|---|
| Základ | Cement | Kalciumsulfát |
| Prestup tepla | Dobrý | Lepší, rýchlejší nábeh podlahovky |
| Elasticita | Štandardná | Lepšia |
| Minimálna hrúbka krytia rúrky | 45 mm (celkom 65 mm poter) | 35 mm (odporúča sa konzultácia s dodávateľom) |
| Konštrukčná výška | Vyššie nároky | Menšie nároky |
| Použitie | Interiér, všetky krytiny, podlahové kúrenie, zaťaženie kolieskovým nábytkom | Interiér, podlahové kúrenie, zónová regulácia |
Podrobný postup aplikácie samonivelačnej hmoty s podlahovým vykurovaním
Správna príprava a aplikácia sú kľúčové pre dosiahnutie optimálnych výsledkov.
01 | Príprava podkladu
Podklad pod podlahové vykurovanie musí byť suchý, rovný, hladký, nosný, tvarovo stály a bez nečistôt. Povrch musí byť hladký, bez výčnelkov, káblov a podobne. Podklady musia byť pevné, suché, čisté, nosné, zbavené voľných častí a trhlín, pevné v ťahu a tlaku podľa STN EN 74 4505. Ak sa objavia praskliny, musí sa povrch renovovať. Ak podklad nespĺňa požiadavky na rovnosť, musí sa položiť vhodná nivelizačná vrstva.
Tieto požiadavky sa vzťahujú tak na poter, ako aj na drevené podlahoviny. Pri drevených podlahách na dosiahnutie rovnej a hladkej plochy väčšinou postačuje podlahové dosky priskrutkovať a utesniť netesnosti. Ak sa systém inštaluje na štruktúru drevenej trámovej podlahy, je potrebné podklad najskôr vyrovnať samonivelizačnou stierkou v hrúbke min. 5 mm.
02 | Penetračný náter
Pred nalepením systémových dosiek je potrebné na podklad aplikovať vhodný penetračný náter (adhézny mostík). Penetračný náter sa nanáša na pripravený podklad v rovnomernej tenkej vrstve penovým valčekom. Na nasiakavé podklady sa nanáša riedený vodou v pomere až do 1 : 1 (v závislosti od nasiakavosti podkladu). Nanášanie ďalších vrstiev je možné až po dôkladnom zaschnutí predchádzajúcej (1 h - nenasiakavé podklady, 2 až 3 h - cementový poter, 12 h - anhydritový poter).
Aplikace pružného tmelu na dřevěné podklady, když je potřeba vylít samonivelační hmotu
03 | Obvodová dilatačná páska
Všetky zvislé konštrukcie sa oblepia obvodovou samolepiacou dilatačnou páskou. Dilatačná páska sa prilepí spodnou lepiacou časťou na podklad. Dilatačné pásy musia vždy presahovať výšku hornej hrany poteru podlahovej krytiny.

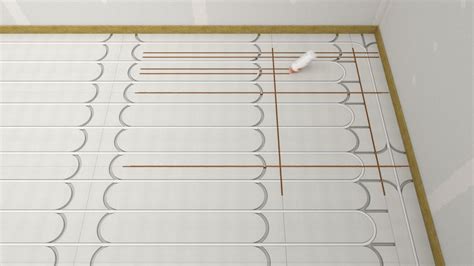

04 | Uloženie systémových dosiek
Na vyrovnanú napenetrovanú podlahu sa položia systémové dosky podlahového vykurovacieho systému. Z rubovej strany sa na rohoži nachádza vrstva lepidla, ktorá po uložení zabezpečí stabilitu celého systému.

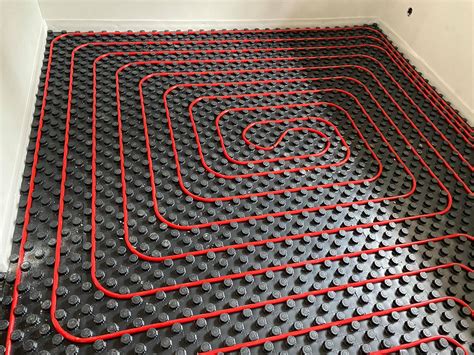

05 | Flexibilné rúrky
Do predpripravených drážok sa vložia flexibilné rúrky podlahového vykurovania. Rúrky pevne držia v drážkach systémových dosiek prostredníctvom plastových výčnelkov (štupľov), čo umožňuje inštaláciu rúrok pod uhlom 90° alebo 45°.
Príprava samonivelačnej zmesi
Suchá nivelizačná zmes sa nasype do čistej nádoby s vodou (6 l/25 kg vrece pre MUREXIN ST 25, 5,0 l/25 kg pre MUREXIN ST 25 alebo podľa pokynov výrobcu, napr. pre CERESIT CN 69). Zmieša sa nízkootáčkovým miešadlom na hladkú homogénnu zmes (približne 4 min). Nechá sa krátko odležať, približne 2 až 3 min, a opäť sa krátko premieša.
Optimálne podmienky na aplikáciu poteru sú teplota podkladu, vzduchu a materiálu 15 až 25 °C. Optimálna relatívna vlhkosť vzduchu je 40 až 60 %.
06 | Prvá vrstva poteru
V prvom kroku sa samonivelizačný poter naleje iba tesne po povrch systémovej dosky a počká sa, kým zatečie do priestoru pod systémovými doskami.
07 | Druhá vrstva poteru
Po pretečení samonivelizačného poteru na nosný podklad sa naleje druhá vrstva v hrúbke min. 5 mm nad systémovou doskou a pomocou hladidla sa vytvorí rovná a homogénna plocha.
08 | Odvzdušňovací valček
Hneď po uhladení druhej vrstvy sa samonivelizačný poter odvzdušní prevzdušňovacím valčekom. Uvoľnia sa tým vzduchové bubliny, vďaka čomu vznikne rovný a súvislý povrch. Pri strojovom spracovaní sa miešanie vykonáva napríklad zariadením m-tec duo-mix s príslušenstvom odporúčaným výrobcom pre aplikácie podlahových samonivelizačných hmôt.
Po aplikácii je potrebné sa vyhnúť po dobu 24 hodín priamym negatívnym účinkom slnka, tepla, vlhka a prievanu. Chráňte pred mrazom a dažďom. Je zakázané priame zahrievanie povrchu. Povrch je pochôdzny za cca 6-8 hodín po aplikácii, plné zaťaženie po položení podlahových krytín. Kladenie podlahových krytín je možné vykonávať po vyschnutí stierky na požadovanú hodnotu podľa STN 74 4505.

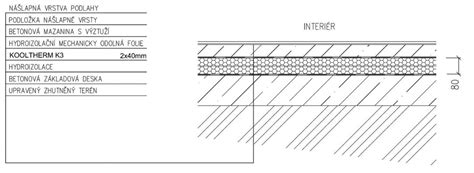

Skladba podlahy pre podlahové vykurovanie a rola samonivelačnej hmoty
Samonivelačná hmota tvorí dôležitú súčasť roznášacej vrstvy, ktorá zabezpečuje prenos tepla a ochranu vykurovacích rúrok.
1. Podlahová krytina nad podlahovým kúrením
Na nášľapnú vrstvu stačí rezervovať 10mm. Vo väčšine prípadov je táto hrúbka dostačujúca, samozrejme pokiaľ si vyberiete podlahu masívnejšiu, použite jej skutočnú hrúbku. Ak ešte nemáte krytinu vybratú, rezervujte si radšej 15mm. Z hľadiska prestupu tepla je na tom najlepšie keramická dlažba, najhoršie plávajúca podlaha s použitím penovej podložky. Termín plávajúca podlaha je v stavebníctve používaný vtedy, keď obsahuje vo svojej skladbe aj zvukovo-izolačnú vrstvu. Čiže plávajúca podlaha môže byť drevená aj laminátová. Nebojte sa použiť pre podlahovku drevené parkety, pokiaľ sú lepené, tak majú lepší prestup tepla ako napríklad laminátová podlaha uložená na podložke, ktorá je nežiadúcim izolantom.
2. Roznášacia vrstva (poter nad podlahové kúrenie)
Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je 65mm. V zásade platí, že prekrytie trubky by malo byť aspoň 45mm, čiže napríklad pri použití systémovej dosky s výstupkami sú do hrúbky 65mm zarátané už aj samotné výstupky s uloženou rúrkou. Myslite na to, že poterom dorovnávame aj prípadné nerovnosti podkladu, takže jeho hrúbku svojvoľne nezmenšujte, aby sa nestalo, že v určitých miestach nebude krytie dostatočné.
Pokiaľ už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35mm, vzhľadom na množstvo výrobných procesov však odporúčame celkovú hrúbku prekonzultovať priamo s dodávateľom anhydritových poterov. Anhydritový poter nám umožní rýchlejší nábeh podlahovky (to má význam hlavne vtedy, keď riešime aj zónovú reguláciu v každej miestnosti), má lepšiu elasticitu a menšie nároky na konštrukčnú výšku.
Stierkou je možné vykonávať zalievanie vykurovacích elektrických podlahových rohoží, a to iba za podmienok striktného dodržiavania nábehových cyklov udávaných výrobcom vykurovacích rohoží. Vrstva krycej stierky musí byť min. trojnásobkom hrúbky vyhrievaného kábla.
3. Tepelná izolácia: Systémová doska pre podlahové kúrenie
Nie je náhodou, že takmer všetky systémové dosky pre podlahové kúrenie sa dodávajú v hrúbke 30mm. Táto hrúbka a z nej vyplývajúci tepelný odpor totiž zodpovedá minimálnej normovej hodnote 0,75 W/m2.K medzi vykurovanými priestormi, zabezpečí smer tepelného toku podlahového kúrenia smerom nahor a navyše pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30mm je zabezpečený útlm požadovaných 28dB.
Existuje niekoľko druhov systémových dosiek. Z hľadiska funkčnosti a typu montáže ich delíme na systémové dosky s výstupkami a takzvané systémové dosky tacker. Kým pri prvej je vykurovacia trubka vtláčaná priamo medzi výstupky, pri druhom type je doska rovná a prichytávame rúrku príchytkami. Z hľadiska materiálu ich najčastejšie delíme na dosky z materiálu EPS bez kročajovej izolácie a EPS-T s kročajovou izoláciou.
4. Prídavná tepelná izolácia pod podlahové kúrenie
Pokiaľ sa bavíme o spodnom podlaží nad zeminou, platí preň od 1.1.2021 hodnota tepelného odporu 2,50 W/m2.K. Z tejto hodnoty vieme zjednodušeným výpočtom určiť minimálnu hrúbku polystyrénu (EPS), ktorá je 100mm. Použijeme teda 30mm systémovú dosku a podložíme ešte 70mm prídavnej izolácie.
Pokiaľ nechceme systémovú dosku vôbec použiť, je potrebné akceptovať tieto minimálne hrúbky 30, respektíve 100mm a nahradiť ich stavebným polystyrénom EPS určeným pre podlahové systémy, to znamená odolávajúcim zaťaženie minimálne 100kPa. Takýto polystyrén sa označuje EPS100 (tvrdený styrodur označujeme XPS a zväčša odoláva zaťaženiu 300kPa a viac).
Ako som spomenul už vyššie, platí zásada, čím viac tepelnej izolácie, tým lepšie. Keď si zrátame minimálne hrúbky vrstiev podlahovej krytiny 15mm + poter 65mm + systémová doska 30mm, dostaneme výslednú hrúbku 110mm, čo je vlastne minimálna výška podlahy pre podlahové kúrenie medzi vykurovanými priestormi. Na prízemí k tomu musíme pridať minimálne 70mm prídavnej izolácie k 30mm systémovej doske.
Práve do tejto vrstvy prídavnej izolácie ukladáme i ďalšie inštalačné rozvody od vodoinštalácií, rozvodov kúrenia k rozdeľovačom až po kanalizáciu. Hlavne odpadové rúry vzhľadom na svoju hrúbku bývajú častokrát problém, preto s nimi treba od začiatku rátať a určiť hrúbku vrstvy prídavnej izolácie takú, aby prekryli aj najvrchnejšiu časť inštalácií. Netreba tiež zabúdať na prípadné križovanie rúrok, respektíve častý prípad križovania vodovodu a elektroinštalácií. Samotné inštalácie je pritom potrebné uložiť čo najúspornejšie.
Na prízemí kladieme polystyrén na hydroizoláciu. Tá je zo živičného materiálu a neodporúča sa priamy styk týchto dvoch materiálov, pretože časom môže dôjsť k znehodnoteniu polystyrénu. Oddeľte ich určite fóliou.
