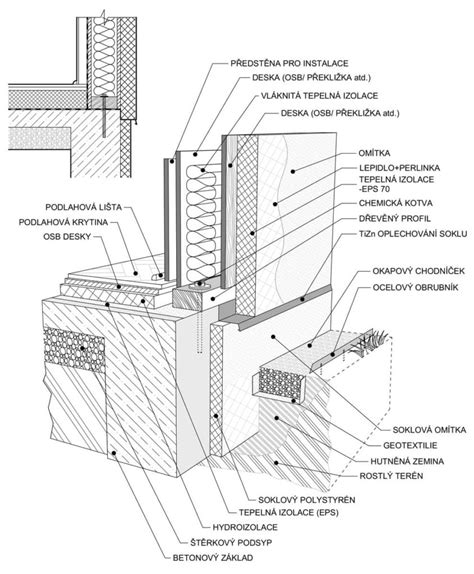

Sadrokartónové predsadené alebo šachtové steny predstavujú efektívne riešenie pre moderné interiéry, najmä v prípadoch, keď je potrebné elegantne a funkčne vyriešiť vedenie inštalácií a zároveň zlepšiť akustické a tepelné vlastnosti priestoru. Pri riešení dvoch problémov zároveň sa občas hodí jedna konštrukcia pre vedenie inštalácií a zároveň pre zlepšenie akustických parametrov napr. nosnej drevenej steny. Sadrokartónová predstena je konštrukcia montovaná väčšinou len z jednej strany miestnosti na existujúcu stenu. Pre tento účel sa hodí predsadená alebo šachtová sadrokartónová stena.
Výhody sadrokartónových predstien
V dutine predsadenej steny ste schopní schovať všetky bežné rozvody, ako sú elektroinštalácie, rozvody teplej a úžitkovej vody (TÚV), vykurovanie a kanalizáciu. Zároveň do nej možno umiestniť dodatočnú hrúbku izolácie, ktorá zlepší akustický aj tepelný komfort vo vnútornom prostredí. Predsadená stena zvyšuje akustické a požiarne vlastnosti existujúcej steny. Použitie sadrokartónových predsadených stien je ideálne pre akustickú pohodu, bezproblémové vedenie inštalácií a pre zabezpečenie požiarnej odolnosti.
Sadrokartón má tendenciu nasať vodnú paru a zväčšiť svoj objem, čím vznikajú pohyby a môže dôjsť k praskaniu v spojoch. Vďaka zloženiu a spôsobu výroby je sadrokartónová doska vhodná do suchej výstavby, pretože pomáha znížiť podiel vody v stavebnej konštrukcii na minimum. Tým pádom je vhodná aj do vlhkého prostredia náchylného na vznik plesní. Významnou prednosťou sadrokartónovej dosky zostáva jej ľahkosť, vďaka ktorej je priebeh montáže jednoduchší.
Akustické a tepelné vlastnosti
Predsadené steny zlepšujú vzduchovú nepriezvučnosť steny až o 16 dB, čo závisí od skladby predsadenej steny a existujúcej nosnej steny. Po vložení dostatočnej tepelnej izolácie slúži predsadená stena na vylepšenie tepelných a akustických vlastností. V priestoroch, kde sú zvýšené akustické nároky, je možné použiť špeciálnu sadrokartónovú akustickú dosku MA (DF), ktorá má okrem výborných akustických vlastností aj zvýšenú požiarnu odolnosť.
Požiarna odolnosť
Požiarna odolnosť predsadených stien sa pohybuje v rozsahu EI 15 - 120. Pre vyššie požiadavky na požiarnu odolnosť sa používajú sadrokartónové dosky RF (DF).
Typy sadrokartónových predsadených a šachtových stien
Sadrokartónové konštrukcie obkladov stien sa delia na tri základné skupiny: "suchú omietku" (nalepenie dosiek), predsadené steny spriahnuté (spojené so stenou) a voľne stojace predsadené steny. Predsadené steny slúžia na zlepšenie vzduchovej nepriezvučnosti a prípadne aj zaistenie požiarnej ochrany existujúcich stien. Šachtové steny sú navrhnuté s požiarnou odolnosťou z oboch strán.
Kotvené predsadené steny
Kotvená predsadená stena je tvorená z profilov CD a UD, ktoré sú ukotvené pomocou priamych závesov k existujúcej nosnej konštrukcii. Výhodou predsadenej steny tejto konštrukcie je jej maximálna výška až do 10 m.
Voľne stojace predsadené steny
Voľne stojaca predsadená stena je tvorená z profilov CW a opláštená sadrokartónovými doskami v závislosti od požadovaných vlastností (akustika, požiarna odolnosť). Pre stabilitu celej konštrukcie sa používajú len profily CW 75 alebo CW 100. Predsadená stena typu W 626 je opláštená dvoma sadrokartónovými doskami a tým je zaručená jej stabilita a tuhosť.
Šachtové steny
Šachtové steny sú určené pre zakrytie šácht a vedenie inštalácií, pričom ponúkajú rôzne konštrukčné riešenia.
- Šachtová stena opláštená doskami Knauf Fireboard: Tvorená L-uholníkmi alebo profilmi UW a CW. Max. výška steny je 2 m. Opláštenie je realizované doskami Fireboard, pričom hrúbka dosky závisí od požadovanej požiarnej odolnosti.
- Šachtová stena s kovovou podkonštrukciou: Tvorená profilmi CW a je ju možné použiť pre zakrytie šácht ľubovoľnej šírky. Oceľové profily CW sú po stranách ukotvené pomocou profilov CW, horné a spodné upevnenie pomocou UW profilov. Zvislé opláštenie sa vykonáva doskami RED Piano / Fireboard / Diamant, vodorovné opláštenie Massivbauplatte / Silentboard. Výhodou tejto šachtovej steny je vďaka šírke 2,0 m jej neobmedzená výška. Dilatáciu je povinné vytvoriť až po 15 m, aby nedochádzalo k praskaniu konštrukcie.
- Šachtová stena so zdvojenými profilmi: Tvorená zdvojenými profilmi CW, ktoré sú navzájom spojené skrutkami LN, opláštenie z dosiek Knauf RED Piano alebo Knauf Fireboard. Požiarna odolnosť sa pohybuje v rozsahu od 30 do 120 minút.
- Šachtová stena s oceľovými priečnikmi: S vodorovnými profilmi CW, opláštená sadrokartónovými alebo sadrovláknitými doskami. Profily UW sú montované zvislo a profily CW sú kladené vodorovne. Maximálna šírka tejto šachty je 5 m.
Materiály pre sadrokartónové predsteny
Základom predsadených stien sú profily (napr. CW, UW, UD, CD) a sadrokartónové dosky. Opláštenie môže byť podobne ako u priečok jednoduché alebo dvojité, s použitím ľubovoľného typu sadrokartónovej dosky.
Typy sadrokartónových dosiek
Zjednodušene povedané, sadrokartónová doska je spojením lisovanej sadry a papierového kartónu. Pridaním sklených vlákien do sadry sa získavajú protipožiarne vlastnosti dosky a do extra vlhkého prostredia treba použiť impregnovaný kartón.
| Typ sadrokartónovej dosky | Použitie/Vlastnosti | Označenie (príklady) | Charakteristika farby |
|---|---|---|---|
| Štandardná | Povrchová úprava muriva, zakrytie inštalácií. | RB (A), GKB | Biela |
| Protipožiarna | Vyššie požiadavky na požiarnu odolnosť. | RF (DF), GKF | Červená |
| Impregnovaná | Priestory so zvýšenou vzdušnou vlhkosťou (kúpeľne, kuchyne). | RBI (H2), GKBI | Zelená |
| Impregnovaná protipožiarna | Priestory so zvýšenou vlhkosťou a zároveň s požiarnymi nárokmi. | RFI (DFH2) | Zelená s červeným |
| Akustická | Zvýšené akustické nároky, často aj zvýšená požiarna odolnosť. | MA (DF) | Rôzna |
Vlhkosť vzduchu netreba podceňovať, nakoľko sadrokartón má tendenciu nasať vodnú paru a zväčšiť svoj objem. Taktiež sú dostupné dosky, ktoré kombinujú vlastnosti, napríklad protipožiarna ochrana a zároveň absorpcia vlhkosti a izolácia zvuku. Bežne sa predávajú dosky s hrúbkou 12,5 až 18 milimetrov, čo samozrejme výrazne ovplyvní hmotnosť konštrukcie, na druhej strane platí, že ťažšie zariadenia a predmety je vhodné umiestniť na hrubšiu stenu. Výrobca uvádza hmotnostné rozpätie sadrokartónu medzi 9 - 15 kg na m2, v závislosti aj od vyššie spomenutých požadovaných vlastností.
Montáž sadrokartónovej predsadené steny
Výber vhodného variantu predsadené steny závisí od možnosti kotvenia do existujúcej steny. Ak je existujúca stena vhodná na kotvenie, odporúča sa realizovať spriahnutú predsadenú stenu. Predstena je s existujúcou stenou spriahnutá pomocou nastaviteľných strmeňov.
Príprava a osadenie profilov
Polohu predsadenej steny starostlivo vymeriame a na podlahu a strop pripevníme vodiace UW profily, ktoré pred osadením podlepíme penovým pripojovacím tesnením Rigips. R-UD profily sa pred osadením podlepia penovým napojovacím tesnením. UW profily pripevníme plastovými natĺkacími hmoždinkami (v prípade betónovej podlahy), príp. inými vhodnými pripevňovacími prostriedkami podľa druhu podkladu. Vzájomný rozostup pripevnenia je max. 800 mm. Vzdialenosť prvého pripojenia od rohu miestnosti je maximálne 200 mm. Obvodové profily R-UD sa do podlahy pripevnia plastovými natĺkacími rozperkami (betónová podlaha), príp. inými vhodnými upevňovacími prostriedkami. Rozstup medzi upevňovacími prostriedkami je max. 800 mm. Vzdialenosť prvého pripojenia od rohu miestnosti je max. 200 mm.
CW profily (stojky) nasunieme do vodiacich UW profilov. Rozostup CW profilov volíme podľa rozmeru dosiek opláštenia (polovica šírky dosky), maximálne však 600 mm. Zvislé CW/CD profily sa ukladajú v osovej vzdialenosti 60, prípadne 62,5 cm. Aby nedochádzalo k prenášaniu statických síl, je potrebné zabezpečiť klzné uloženie konštrukcie vo zvislom smere. CW/CD profily sa preto skracujú o 1 cm oproti výške stropu. CW profil musí byť o cca 10 - 15 mm kratší, ako je vzdialenosť medzi spodným a horným UW profilom. CW profily osádzame otvorenou stranou v smere montáže, aby sme začínali s pripevnením dosiek na stabilnejšej strane stojky. Obvodové a zvislé profily sa nesmú spájať skrutkami.
Na stene sa vymeria poloha nastaviteľných strmeňov. Nastaviteľné strmene sa pred pripevnením na stenu podlepia napojovacím penovým tesnením. Podľa budúceho umiestnenia R-CD profilov sa vymeria poloha nastaviteľných strmeňov. Rozstup zvislých R-CD profilov je max. 62,5 cm. Maximálna vertikálna vzdialenosť nastaviteľných strmeňov je 1 250 mm. Posledný horný nastaviteľný strmeň sa umiestňuje do takej výšky, aby horný presah R-CD profilu bol max. 250 mm. Po pripevnení nastaviteľných strmeňov sa postupne montujú zvislé R-CD profily. Dĺžka R-CD profilu sa volí tak, aby pri vložení R-CD profilu do spodného R-UD profilu bola medzi horným koncom R-CD profilu a stropom medzera približne 50 mm. Po nasunutí do podlahového R-UD profilu sa R-CD profily postavia do zvislej polohy a spoja sa s namontovanými nastaviteľnými strmeňmi pomocou skrutiek do plechu (typ LB) - 4 skrutky na jeden strmeň.
Ako na to: stavba sadrokartónovej priečky
Vkladanie izolácie
Pre dosiahnutie požadovaného tepelnoizolačného alebo akustického účinku konštrukcie je možné vložiť po zmontovaní alebo v priebehu montovania konštrukcie tepelnú izoláciu odpovedajúcej hrúbky. Napríklad, možno použiť Knauf Insulation TP 115. Medzi R-CD profily konštrukcie sa vloží minerálna izolácia. Izolácia sa vkladá vždy bez medzier v celej ploche konštrukcie. Ak sa nevyplňuje izoláciou celá dutina, je potrebné izolačné rohože zabezpečiť proti zosunutiu.
Opláštenie sadrokartónovými doskami
Zhotovíme opláštenie zo sadrokartónových dosiek hrúbky 12,5 mm. Ideálne je obkladať steny platňami so zhodnou výškou ako je výška miestnosti. Na opláštenie sa odporúča používať celé sadrokartónové dosky. Pri opláštení je potrebné zabezpečiť, aby boli priečne (vodorovné) škáry susedných dosiek vzájomne predsadené aspoň o 400 mm a nedochádzalo tak k vytvoreniu krížových škár. Akustické dosky sa na zvislé profily priskrutkujú skrutkami do tvrdých dosiek typu UMN 25 mm. Vzdialenosť pripevňovacích skrutiek na profile je 250 mm. Sadrokartónové platne sa pripevňujú skrutkami TN 25 v max. vzdialenosti 25 cm pri priečkach a 17 cm pri podhľadoch. Základným pravidlom je, že skrutky musia prečnievať cez profil minimálne 1cm a od hrany dosky musia byť vzdialené minimálne 1cm.
Tmelenie a detaily
Po montáži je dôležitá fáza tmelenia. Používame špeciálny škárovací tmel, ktorý sa pred použitím rozmieša s vodou. Po nanesení tmelu prilepíme na spoje medzi doskami výstužnú pásku zo sklovlákniny a opäť zatmelíme. Páska spevní spojenie dosiek, čím bráni pohybom, ktoré by spôsobovali neskoršie praskliny. V napojeniach na okolité konštrukcie, ktoré pracujú a vyvíjajú tlak, je vhodné použiť separačné pásky. Ako tretiu vrstvu nanášame pastový tmel, ktorý uzavrie póry kartónu.
Odstránenie akustických mostov
Správne, či naopak, nesprávne vyhotovenie detailov môže zásadne ovplyvniť výslednú vzduchovú nepriezvučnosť konštrukcie. Pri založení predsteny priamo na existujúcu podlahu bez akejkoľvek úpravy sa hluk šíri finálnou vrstvou podlahy. Pri tomto napojení treba dbať na to, aby všetky vrstvy nášľapnej vrstvy podlahy boli od priečky oddelené dostatočne dimenzovaným obvodovým pásikom. Pre tlmenie hluku odporúčame pod obvodový profil umiestniť pružnú podložku - tesnenie. Tip: Medzera medzi doskou a podlahou.
Upevnenie sanitárnych zariadení
Mnohým môže napadnúť otázka, akú záťaž takáto priečka unesie. Faktom je, že zvládne aj ťažšie a mohutnejšie predmety či zariadenia. Keď sa rozhodnete upevňovať police, domáce kino, sanitárne zariadenia či kuchynskú linku, o svojich zámeroch si pohovorte s montážnou firmou. Ťažké predmety či zariadenia fixujeme do nosného rámu konštrukcie. Rovnako dôležitým je dodržiavanie správneho technologického postupu.
