Efektívny vykurovací systém aj spoľahlivé systémové komponenty sú nevyhnutné pre splnenie požiadaviek na vykurovanie budovy a zaistenie bezchybnej prevádzky. V tomto kontexte zohráva kľúčovú úlohu nemecká spoločnosť Viessmann, ktorá patrí medzi popredných svetových výrobcov inteligentných, komfortných a maximálne efektívnych vykurovacích, klimatizačných a chladiacich systémov. Spoločnosť, založená ako rodinný podnik v roku 1917, už niekoľko desaťročí ponúka špičkové technológie a vytvára štandard pre celé odvetvie. Inovatívny program Vitoset ponúka potrebné príslušenstvo a spoľahlivé systémové komponenty pre vykurovacie systémy. Použitie kvalitných a overených materiálov, ako aj kvalitné spracovanie, sú zárukou, že každé riešenie bude možné efektívne a spoľahlivo zrealizovať. Jednou z kľúčových súčastí, ktorá zjednodušuje a zrýchľuje inštaláciu vykurovacích telies, je rýchlomontážna upevňovacia sada, ako napríklad Viessmann K 200.
Viessmann Rýchlomontážna súprava K 200: Detaily a použitie
Rýchlomontážna sada VIESSMANN K 200 je určená pre univerzálne vykurovacie telesá Viessmann, ktoré ponúkajú široké možnosti pripojenia. Keďže na vykurovacom telese nie sú navarené žiadne upevňovacie úchyty, ako to býva štandardom pri iných konkurenčných radiátoroch, je možné panelový radiátor otáčať pri pripojení podľa potreby. Vďaka tejto možnosti je veľmi dôležité správne zvoliť upevňovaciu sadu pre montáž na stenu.
Rýchlomontážnu upevňovaciu sadu K 200 použijeme v prípade, že chceme radiátor pripojiť z bočnej strany a konštrukčná výška radiátora je 200 mm. Ďalším dôležitým parametrom, ktorý je potrebné zobrať do úvahy, je dĺžka radiátora. Základné balenie sady obsahuje 2 ks nastaviteľných konzol, ktoré výrobca odporúča použiť pre uchytenie vykurovacieho telesa do maximálnej dĺžky 1600 mm. Pre radiátory s dĺžkou väčšou ako 1600 mm je potrebné použiť ďalšiu upevňovaciu konzolu a vykurovacie telesá s dĺžkou nad 2200 mm výrobca doporučuje upevniť na 4 konzoly pre zabezpečenie väčšej stability a bezpečnosti. Pre tento účel je k dispozícii v ponuke dodatočná upevňovacia sada pre radiátory s dĺžkou nad 1600 mm.
Použitie rýchlomontážnej upevňovacej sady si vyžaduje rovný podklad, preto sa najčastejšie využíva pre pripojenie radiátorov v novostavbách a v objektoch, kde je možnosť pripraviť takýto podklad. Pripojenie vo variante Kompakt znamená, že využijete pripojenie na rozvody kúrenia z bočnej strany radiátora, a to buď z ľavej alebo pravej strany. V tomto prípade použijeme rýchlomontážnu sadu K, ktorá obsahuje dve pružinové konzoly s príslušenstvom na uchytenie radiátora, dve záslepky G1/2" (na zaslepenie spodných vývodov), odvzdušňovací ventil G1/2" a montážne príslušenstvo ako sú hmoždinky a vruty na uchytenie konzoly do steny.
Tým, že sa dá radiátor otáčať podľa potreby, tak využijeme pri bočnom pripojení dva vývody na jednej strane na prívod a spiatočku a zostávajúci vývod na opačnej strane na osadenie odvzdušňovacieho ventilu G1/2". Dva zostávajúce vývody nachádzajúce sa na spodnej strane vykurovacieho telesa zaslepíme pomocou dodaných poniklovaných záslepiek G1/2" s tesniacim O - krúžkom.
Parametre a použitie rýchlomontážnej sady Viessmann K 200
| Parameter | Hodnota / Popis |
|---|---|
| Typ sady | K 200 |
| Originálny kód produktu | 7739407 |
| Výška radiátora | 200 mm |
| Maximálna dĺžka radiátora (základné balenie) | 1600 mm (2 konzoly) |
| Radiátory nad 1600 mm | Vyžadujú dodatočnú konzolu |
| Radiátory nad 2200 mm | Odporúčajú sa 4 konzoly |
| Typy radiátorov | Typ 22, 33 (univerzálne panelové) |
| Spôsob pripojenia | Bočné (ľavá/pravá strana) |
| Požadovaný podklad | Rovná stena |
| Konzoly | Nastaviteľné pružinové |
| Montáž | Rýchla a jednoduchá |
| Pôvod | "Made in Germany" |
| Záruka | 10 rokov |
Komplexný prístup Viessmann Vitoset: Radiátory a podlahové vykurovanie
Radiátory sú ústrednou súčasťou vykurovacieho systému, pretože vyrobené teplo prenášajú do obytného priestoru prostredníctvom vykurovacieho média - vody. Dôležitou súčasťou programu Vitoset sú aj univerzálne panelové vykurovacie telesá a kúpeľňové radiátory. Spolu s regulačnými ventilmi a príslušenstvom k radiátorom sú dokonale zladené s ostatnými produktami a poskytujú tak jasný dôkaz o systémovom prístupe spoločnosti Viessmann.
Okrem tradičných radiátorov ponúka Viessmann aj rozsiahle riešenia pre podlahové vykurovanie. Teplovodné podlahové vykurovanie je nízkotepelný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Podlahové vykurovanie Vitoset pracuje mimoriadne úsporne a vyznačuje sa dlhou životnosťou. Presvedčí trvalo vysokou kvalitou a je možné ich kombinovať aj s nízkotepelnými radiátormi. Táto konfigurácia umožňuje v porovnaní s čisto podlahovým vykurovaním dosiahnuť až 30-percentnú úsporu energie.
Podlahové vykurovanie, ako nízkotepelný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šírí do priestoru vo forme elektromagnetického žiarenia prostredníctvom naakumulovanej vykurovacej dosky. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.
Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkotepelnými zdrojmi, ako sú napríklad tepelné čerpadlá THERMIA. Či už ako nopová doska, sponkovací systém alebo sanačný systém: Podlahové vykurovanie Vitoset ponúka rôzne varianty inštalácie.
Dôležitosť správnej inštalácie a regulácie podlahového vykurovania
Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.
Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkotepelných zdrojov, akými sú napríklad tepelné čerpadlá THERMIA. Otázkou zostáva, aká zmiešavacia zostava pre podlahové vykurovanie je tá správna, a jej výber je kľúčový pre efektívnu prevádzku.
Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom.
Ochrana a životnosť vykurovacieho systému: Vitoset Protect

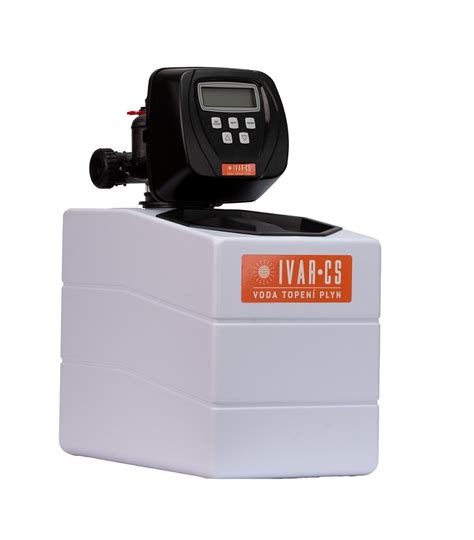

Na zaistenie spoľahlivej a efektívnej prevádzky zdrojov tepla predstavuje Viessmann Vitoset Protect starostlivo zladené komponenty osvedčenej kvality. Jednotlivé komponenty slúžia na zmäkčovanie/demineralizáciu vody a odlučovanie vzduchu a nečistôt. Zmäkčovaniu vody pomáha predchádzať usadzovaniu vodného kameňa a zaisťuje trvalo vysoký výkon prenosu tepla.
Účinná ochrana proti usadzovaniu vodného kameňa zvyšuje prevádzkovú spoľahlivosť aj životnosť potrubia teplej vody, zásobníkov teplej vody a domácich spotrebičov. Odlučovače vzduchu taktiež eliminujú hromadenie plynov, aby zabezpečili bezproblémové fungovanie prenosu tepla. Odlučovače nečistôt a magnetitu Vitoset na seba viažu cudzie častice, ktoré môžu mať negatívny vplyv na prevádzku systému.
K príslušenstvu Vitoset patria aj systémy na zmäkčovanie vody pre vodovodné potrubie a pripojené komponenty. Okrem kvalitného príslušenstva pomáha k zaisteniu trvalo účinnej prevádzky vykurovacích systémov aj pravidelná údržba. S príslušenstvom Vitoset ponúka Viessmann všetko potrebné z jednej ruky, všetko starostlivo zladené už vo výrobe. To uľahčuje inštaláciu a zároveň zaisťuje vysokú prevádzkovú spoľahlivosť.
Inovatívne lisovacie systémy Viega pre priemyselné a komerčné aplikácie
Požiadavky na potrubné systémy nesúce médiá v priemysle sa v priebehu času neustále zvyšujú. Pri výstavbe priemyselných zariadení sa len vďaka bezpečným, rýchlym a ľahko použiteľným procesom môže zaistiť efektívne navýšenie výroby. Napriek tomu sa ešte mnoho inštalácií potrubia vykonáva zdĺhavými konvenčnými metódami spájania rúrok, ako je napríklad zváranie.
Vyspelá technológia lisovania za studena od spoločnosti Viega ponúka mnoho výhod: Pracuje čistejšie, efektívnejšie a bezpečnejšie v každom ohľade. Zároveň znižuje problémy s nedostatkom kvalifikovaných pracovníkov a odstávkami vo výrobe. Viega ťaží zo skúseností z viac ako 120 rokov úspešnej histórie spoločnosti a je jedným z lídrov svetového trhu v inštalačnej technike.
Tam, kde je potrebné inštalovať priemyselné chladiace a vykurovacie systémy, treba tiež všetko dobre premyslieť a naplánovať - bez ohľadu na to, či sa jedná o novú inštaláciu alebo rozsiahlu sanáciu. V inštaláciách chladiacich zariadení sú veľké rozmery potrubia na dennom poriadku, aby bolo možné prepraviť požadovanú chladiacu kapacitu. Viega XL dimenzie tieto požiadavky spĺňajú a umožňujú úplne upustiť od zvárania, a to aj vo veľkých systémoch chladiacej vody.
Okrem ušľachtilej ocele sa často používajú klasické hrubostenné oceľové rúrky. Pri oceľových rúrkach je obzvlášť dôležitá ochrana proti korózii: Vysoké teplotné rozdiely medzi prepravovaným médiom a okolitým vzduchom v miestnosti vedú rýchlo k vzniku kondenzátu a tým k zvýšenému riziku korózie. Aby sa tomu zabránilo, v chladiacich systémoch sa obvykle používajú priemyselne lakované oceľové rúrky s povrchovou úpravou podľa pracovného listu AGI Q 151. Pokiaľ je inštalácia zvarená, je to práve táto povrchová úprava, ktorá musí byť najskôr odstránená z rúrky a potom po zváraní znovu nanesená, čo je veľmi nákladné. So systémom Viega Megapress je to iné.
Systém Megapress S je možné tiež použiť na lisovanie hrubostenných oceľových rúrok v rozmeroch do 2 palcov v systémoch lokálneho a diaľkového vykurovania. Lisovacie spojky je možné použiť od vstupu do budovy pre primárne a sekundárne okruhy pre systémy s priamym aj nepriamym pripojením. Teplotná odolnosť je počas prevádzky tiež nevyhnutná. Použitý tesniaci prvok FKM je vhodný pre prevádzkové teploty až do +140°C. Systém Megapress S navyše spĺňa požiadavky pracovného listu AGFW FW 524.
Kvalita potrubia a podpora inštalatérov
Kvalita potrubných systémov je rovnako dôležitá pre dlhodobú spoľahlivosť. Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú často testované podľa národných a európskych noriem, ktoré vyžadujú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak. S dosiahnutými výsledkami je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.
Pre zabezpečenie správnej a odbornej inštalácie sú nami, ako dodávateľom viacvrstvového potrubia ALPEX, odporúčané a realizované odborné školenia v školiacich strediskách v Podhořanoch pri Kralupách n. Vl. a v Jablonci n. N. Po dohode s príslušným obchodným zástupcom je možné ich realizovať po celej Českej republike. Na základe absolvovaného školenia obdrží každý účastník Certifikát.
Na podporu inštalatérov je možné lisovacie zariadenia pre realizáciu systémov ALPEX, ALPEX - GAS, ale aj IVAR.PRESS FITTING SYSTEM vyžiadať prostredníctvom našich obchodných zástupcov a prostredníctvom objednávky náradia na internetovej stránke www.ivarsk.sk v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA.
