RTL ventil, známy ako obmedzovač teploty spiatočky, je špecifické regulačné zariadenie navrhnuté na reguláciu teploty vykurovacej vody v systémoch podlahového vykurovania. Jeho hlavnou funkciou je stabilizovať povrchovú teplotu podlahy obmedzením prietoku vykurovacej vody. Toto je obzvlášť dôležité v systémoch, kde je potrebná presná kontrola teploty, aby sa predišlo prehriatiu podlahy a zabezpečil sa maximálny komfort.
Využitie a výhody systému
Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Podlahové vykurovanie využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šíri do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky.
Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %. RTL ventil sa používa nielen priamo v podlahovom vykurovaní, ale aj v kombinovaných systémoch podlahového a radiátorového vykurovania, kde slúži na obmedzenie teploty spiatočky. Je vhodný aj na temperovanie menších plôch podlahového vykurovania, typicky do približne 15 m².
Podlahové kúrenie v kúpeľni, RTL ovládanie.
Kompaktné riešenia: IVAR.IC-BOX
Produktový rad IVAR.IC-BOX predstavuje kompaktné regulačné prvky určené na reguláciu teploty vykurovacej vody v samostatných okruhoch podlahového vykurovania. Všetky funkčné komponenty sú umiestnené do kompaktnej vstavanej krabice, s bielym či chrómovaným predným krytom.
Varianty a špecifikácie zostavy
Zostava obsahuje: mosadzné telo, obmedzovač teploty, ručný odvzdušňovací ventil, inštalačnú krabicu, kryciu dosku a ventil pre inštaláciu termostatické hlavice.
- IC-BOX 3: Iba RTL obmedzovač teploty spiatočky.
- IC-BOX 2: RTL obmedzovač spiatočky vrátane integrovaného ventilu pre ovládanie izbovej teploty.
| Parametre | Hodnoty |
|---|---|
| Pripojovací rozmer | DN 15 |
| Trieda tlaku | PN 10 |
| Maximálna teplota | +90 °C / +120 °C (podľa typu) |
| Maximálna dĺžka slučky | cca 60 m |
Dôležité upozornenia pri inštalácii
Maximálna doporučená dĺžka výhrevného okruhu je 60 m. Doporučený spôsob uloženia výhrevného okruhu je špirála. Je nutné dodržať smer prúdenia vyznačený na tele armatúry. Pred každým zprevádzkovaním vykurovacieho systému, hlavne však pri kombinácii podlahového a radiátorového kúrenia, je nevyhnutné vypláchnuť celý systém. Odporúča sa ošetrenie výhrevného systému prípravkom GEL.LONG LIFE 100.

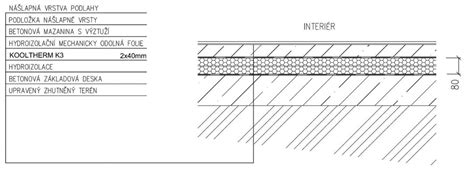

Pre optimálnu inštaláciu podlahového vykurovania je kľúčová správna skladba podlahy, ktorá zabezpečí dostatočnú tepelnú izoláciu, pevnostnú fixáciu vykurovacej trubky a stabilitu betónovej dosky. Pri výbere materiálov sa často stretávame s viacvrstvovými rúrkami ALPEX s hliníkovou vrstvou a plastovými rúrkami FRÄNKISCHE, ktoré sú testované podľa národných a európskych noriem pre extrémne podmienky.
Alternatívne riešenia: Multibox Eclipse a Mini
Multibox Eclipse je určený pre decentralizovanú reguláciu teploty v jednotlivých miestnostiach alebo pre maximálne obmedzenie teploty vratnej vody pri podlahových vykurovaniach. Vstavaný automatický prietokový regulátor zabezpečuje automatické hydraulické vyváženie, čo zjednodušuje a zrýchľuje uvedenie systému do prevádzky.
Multibox Mini je určená pre decentralizovanú reguláciu podlahového vykurovania, stenového vykurovania alebo kombinovaných podlahovo-radiátorových systémov. Jej kompaktné rozmery umožňujú úspornú montáž aj v stiesnených priestoroch. Vďaka flexibilnej konštrukcii dokážu tieto systémy kompenzovať aj mierne nesprávnu inštaláciu a umožňujú montáž do rôznych typov stien.
