Rozvadzacie plechy a systémové dosky: Kľúčové komponenty suchého podlahového kúrenia

Úvod do suchého podlahového kúrenia

Systém podlahového kúrenia je považovaný za pomerne úsporný a poskytuje pocit príjemného tepla. V porovnaní s tradičnými radiátormi rozvádza teplo rovnomerne po celej ploche miestnosti. Suchý systém podlahového kúrenia predstavuje modernú alternatívu k mokrým systémom s betónovým poterom, prinášajúcu rad výhod. Kľúčovými komponentmi tohto systému sú izolačné polystyrénové dosky a roznášacie plechy, ktoré zabezpečujú efektívny prenos tepla a zároveň umožňujú rýchlu a jednoduchú inštaláciu.

Základné komponenty suchého systému

Suché podlahové kúrenie sa opiera o precízne navrhnuté komponenty, ktoré zabezpečujú efektívny prenos tepla a jednoduchú inštaláciu. Medzi hlavné patria:

• Systémové izolačné polystyrénové dosky: Napríklad systémová izolačná polystyrénová doska UHPD, systémová izolačná polystyrénová doska UHP51 (STIROTERMAL DUO 11) pre podlahové vykurovanie s PS tvrdou fóliou o hrúbke 0,6 mm, alebo UHP52 (STIROTERMAL DUO 30) s PS tvrdou fóliou. Tieto dosky sú základom pre uloženie potrubia a zabezpečujú tepelnú izoláciu.
• Roznášacie plechy: Roznášací plech UHPS do polystyrénu pre suché podlahové kúrenie.
• Potrubie pre podlahové kúrenie: Najčastejšie sa používa potrubie Pex-Al-Pex.
• Rozdeľovače: Nerezové a mosadzné rozdeľovače s príslušenstvom, vrátane ovládacích skriniek, termostatov a servopohonov.

Systémové izolačné dosky a ich funkcia

Systémové dosky sú základom suchého podlahového kúrenia. Dávame vyrábať len jeden typ systémovej dosky, vysokú 3 cm, kde je možnosť použiť rozteč 125 mm alebo 250 mm, ísť priamym smerom a zároveň aj zatáčať s potrubím. Takto vyrobená doska je použiteľná takmer pre 100 percent prípadov montáže, akú budete potrebovať. Ak máte ostrejší alebo iný uhol ako je pravý, nič sa nedeje.

Všetky systémové dosky obsahujú tzv. výstupky. Vo vnútornej časti dosky pod výstupkami sú 5 mm drobné výstupky, ktoré zabezpečujú, aby bolo potrubie dokonale uložené v doske aj odspodu.

Úloha roznášacích plechov v suchom systéme

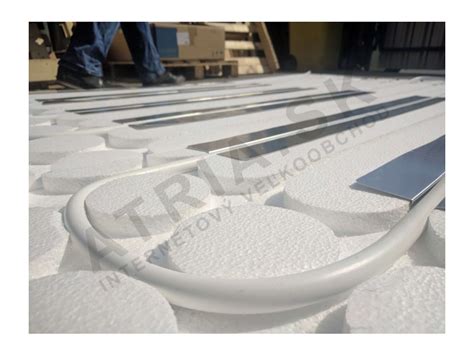

Roznášacie plechy sú kľúčovým prvkom pre efektívny prenos tepla v suchom podlahovom kúrení. Používajú sa z dôvodu rovnomerného rozloženia tepla z vykurovacieho potrubia do podlahovej krytiny. Rozmer roznášacieho plechu je 1 x 0,3 m. Tieto plechy sú vyrobené z hliníka, ktorý má vynikajúcu tepelnú vodivosť. Vďaka nim sa teplo rýchlo a efektívne šíri po celej ploche podlahy.

Hoci by bolo teoreticky možné použiť hliníkovú fóliu, jej hrúbka je veľmi tenká, a tým pádom by nebola schopná dobre prenášať teplo do strán. Rohož z hliníkovej fólie, ktorá sa dáva za radiátory, má mäkkú vrstvu, čo by spôsobilo "plávanie" podlahy a nie je vhodná ako podklad pre podlahové kúrenie. Materiál roznášacích plechov je priamo určený na túto funkciu a zabezpečuje pevný podklad.

Skladba suchej podlahy: Od základu po finálnu krytinu

Montáž suchého podlahového kúrenia prebieha v niekoľkých krokoch, ktoré zabezpečujú optimálnu funkčnosť a dlhú životnosť systému. Začíname základovou platňou, na ktorú položíme systémovú dosku pre podlahové kúrenie. Do tejto dosky vložíme roznášacie plechy, ktoré slúžia na roznesenie teploty do strán. Do plechov potom uložíme potrubie pre podlahové kúrenie.

Na takto spravenú skladbu je dobré použiť ešte rovný podklad, používa sa napríklad drevotrieska alebo OSB dosky. Na takto vyhotovenú skladbu môžeme klásť už finálnu podlahu, ako je vinylová podlaha, plávajúca podlaha, alebo dlažba. Pri použití dlažby je dôležité zvážiť vhodnú podkladovú vrstvu (napríklad dve vrstvy OSB dosiek), aby nedošlo k výraznému poklesu účinnosti kúrenia vplyvom nízkeho súčiniteľa tepelnej vodivosti materiálu. Systém je navrhnutý tak, aby uniesol bežné zaťaženie, ako je napríklad sedačka, bez poškodenia.

Potrubie a rozteče ukladania

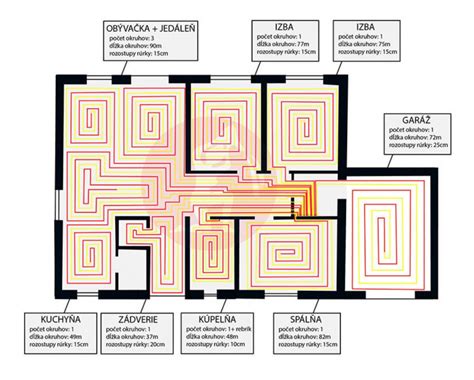

Pre podlahové kúrenie sa štandardne používa potrubie PEX/AL/PEX. Dôležitým aspektom je rozteč ukladania potrubia. Pri väčšej hustote ukladania, to je 125 mm, bude podlahové kúrenie mierne viac kúriť a poskytne vyšší tepelný výkon. Najbežnejšie sa používa táto rozteč ukladania potrubia, z praxe vieme, že tvorí zlatý stred medzi množstvom potrubia, plechov a komforte vykurovania. Alternatívou je rozteč 250 mm.

Rozdeľovače a ich regulácia

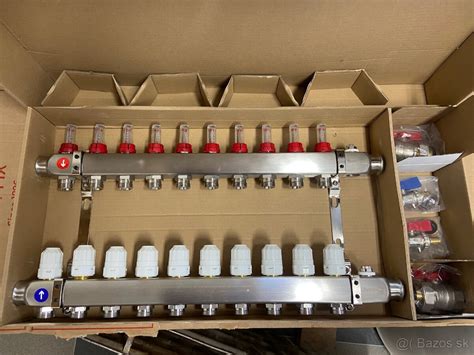

Rozdeľovače sú kľúčové pre správne fungovanie podlahového kúrenia. Ponúkame nerezové aj mosadzné rozdeľovače pre podlahové kúrenie. Dôležitá je ich funkcia pri rozdielnych dĺžkach vykurovacích okruhov. Ak na jednej vetve použijete 50 metrov a na inej 80 metrov potrubia, v zásade by to nemal byť veľký problém. Naše rozdeľovače pre podlahové kúrenie totiž obsahujú regulovateľné prietokomery, ktorými nastavíte rovnaký prietok na každej vetve, presne z tohto dôvodu. Tým sa zabezpečí rovnomerné vykurovanie všetkých miestností.

Odvzdušňovanie systému

Pre systémy podlahového kúrenia v viacpodlažných domoch, kde je kotol a rozdeľovač na spodnom podlaží, je otázka odvzdušňovania dôležitá. Systém musí byť navrhnutý tak, aby umožňoval efektívne odvzdušnenie aj okruhov na vyšších podlažiach. Rozdeľovače sú často vybavené odvzdušňovacími ventilmi, ktoré pomáhajú eliminovať vzduch zo systému.

Výhody suchého podlahového kúrenia

Hlavná výhoda suchého systému spočíva v tom, že nepoužívame betón, a tým pádom môžeme podlahové kúrenie položiť aj do takých stavieb, ktoré by ťažký betón neuniesli. To je ideálne pre rekonštrukcie, drevostavby alebo budovy s obmedzenou nosnosťou.

Ďalej je výhoda v jednoduchosti montáže. Podlahové kúrenie môže byť zhotovené aj na malej ploche, kde by znova použitie betónu bolo zložité. To prináša flexibilitu pri inštalácii a rýchlejšie uvedenie do prevádzky, pretože nie je potrebná dlhá doba schnutia poteru.

Dôležité tipy a odporúčania

Pri plánovaní suchého podlahového kúrenia je dôležité myslieť na niekoľko aspektov:

• Presný výpočet materiálu: Pri prepočtoch je dôležité byť precízny, aby sa predišlo dodatočným objednávkam. Skúsenosti ukazujú, že je lepšie zabezpečiť si kompletný rozpis potrebného materiálu vopred.
• Vhodná izolácia pod systémom: Pre dosiahnutie maximálnej účinnosti je kľúčová kvalitná tepelná izolácia pod základovou doskou. Napríklad pri bungalove na plávajúcej základovej doske, izolovanej odspodu 200 mm vrstvou styroduru, je potrebné zvážiť aj hrúbku tepelnej izolácie v druhej vrstve, teda nad základovou doskou a pod vykurovaný poter.
• Kvalitný kotol: Pri výbere kondenzačného kotla je dôležité zvážiť výkon a možnosť pripojenia na solárny ohrev, prípadne kotol na drevo alebo peletky v budúcnosti. Odporúča sa zvoliť kotol s výkonom zodpovedajúcim tepelným stratám objektu.
