Verejné osvetlenie je neoddeliteľnou súčasťou infraštruktúry každej modernej obce. Pre jeho efektívne a spoľahlivé fungovanie je kľúčový rozvádzač verejného osvetlenia (RVO). Tieto rozvádzače sú určené pre spínanie a meranie spotreby elektrickej energie verejného osvetlenia v obciach. Rozvádzače pre verejné osvetlenie vychádzajú z elektromerových rozvádzačov a sú ideálne na napájanie a ovládanie pouličného osvetlenia na stĺpoch. Obsahujú všetko potrebné v jednom - od priestoru pre meranie elektromerom cez ističe až po spínacie prvky ako časovače, astrohodiny či súmrakové spínače.
Prečo je nevyhnutná modernizácia rozvádzačov VO?
Pôvodné rozvádzače verejného osvetlenia často nespĺňajú súčasné požiadavky platných noriem a dosiahnutej štandardnej technickej úrovne jednotlivých komponentov. Medzi hlavné problémy patria:
- technická výzbroj rozvádzača a ovládanie spínania nezodpovedá súčasným požiadavkám platných noriem ako aj súčasne dosiahnutej štandardnej technickej úrovni jednotlivých komponentov.
- mechanické poškodenie nezabezpečuje dostatočné krytie IP, nedostatočná je aj ochrana pred živými časťami.
- korózia externých a interných častí.
- konštrukčné riešenie pripevnením na stožiar tiež nie je vyhovujúce, vzhľadom na požiadavku vlastníka podperných bodov umiestniť rozvádzač na zem ako samostatne stojaci.
Z týchto dôvodov je modernizácia nevyhnutná pre zabezpečenie spoľahlivej, bezpečnej a efektívnej prevádzky verejného osvetlenia.
Konštrukcia a vlastnosti nového RVO
Nový rozvádzač verejného osvetlenia (RVO) je navrhnutý tak, aby spĺňal najprísnejšie podmienky kladené normou STN EN 61439. Rozvádzače sú vyrobené z plastovej skrine, konkrétne z odolného a pevného tvrdeného polyesteru plneného skleným vláknom (SMC). Tento materiál je ľahký, no zároveň pevný a odolný voči vplyvom počasia - od dažďa cez sneh, krupobitie až po UV žiarenie.
Kľúčové vlastnosti konštrukcie zahŕňajú:
- materiál rozvádzača: polyester plnený skleneným vláknom (SMC).
- krytie musí byť minimálne IP44, čo zaručuje dostatočnú ochranu proti prachu a striekajúcej vode.
- uzatváranie dverí energetickým zámkom v zmysle STN 35 9754, čo zvyšuje bezpečnosť.
Čo sa týka montáže, rozvádzač sa montuje pomocou dvoch držiakov na betónový stĺp alebo je v prevedení s pilierom a zemným dielom. Rozvádzač je vo vyhotovení s prívodmi zdola. Častá je požiadavka na umiestnenie na zem vo vzdialenosti min. 1,5 m od podperného bodu, ako samostatne stojaci s vývodom do zeme, čo je podmienka vlastníka podperných bodov.

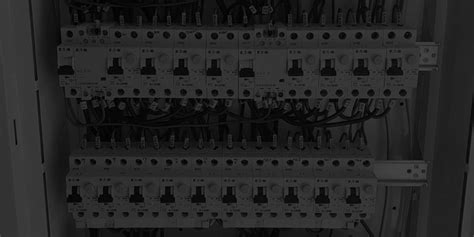

Komplexná elektrická výbava
Moderné rozvádzače verejného osvetlenia sú vybavené širokou škálou komponentov, ktoré zabezpečujú ich bezproblémovú prevádzku. Základná elektrická výbava obvykle zahŕňa:
- 1x hlavný istič 3P 25A
- 1× stykač 4P 40A
- 1× prepínacia hodina
- 1× fotobunka
- 3× 1-fázový istič 25A
- 1× prepínač na ručný (denný) režim
Detailnejšia elektrická výzbroj RVO zahŕňa aj ďalšie prvky, ktoré prispievajú k vyššej funkčnosti a bezpečnosti:
- hlavný istič s B charakteristikou,
- priestor pre elektromer (s prijímačom HDO zmeny taríf, ak je dostupné),
- zvodič prepätia triedy B+C,
- stýkač,
- istenie polí (vývodové ističe s charakteristikou B),
- istený zásuvkový obvod (zásuvka 230V, 16A),
- istený obvod pre osvetlenie RVO,
- riadenie prevádzky - astronomický digitálny spínač alebo súmrakový spínač (podľa požiadavky),
- prepínač režimov (automat/manuál).
Do štandardnej výbavy patrí aj výplet s vodičmi hrúbky 6 mm2, tj. do 40 A. Samozrejme, súčasťou sú aj svorky na pripojenie kabeláže pre vodiče do 25 mm2.
Možnosti riadenia a spínania verejného osvetlenia
Efektívne riadenie verejného osvetlenia je kľúčové pre úsporu energie a prispôsobenie sa meniacim sa podmienkam. Na požiadavku môže byť rozvádzač vybavený astronomickou prepínacou hodinou, ktorá nahradí fotobunku. Rôzne typy spínacích mechanizmov poskytujú flexibilné možnosti ovládania:
| Typ riadenia | Princíp fungovania | Výhody a použitie |
|---|---|---|
| Súmrakový spínač | Základom je fotorezistor, ktorý sníma úroveň okolitého osvetlenia. | Automatické spínanie pri zotmení a vypínanie pri rozvidnení. |
| Časový spínač | Jednoduchý prvok, ktorý spína vždy v určitý čas každý deň. | Niektoré môžu mať aj týždenné alebo dlhšie časové programy. |
| Astronomické hodiny | Ide o komplexnejšiu verziu časového spínača. Zadáte do nich dátum, čas, geografické súradnice a automaticky nastavia spínacie časy podľa východov a západov slnka pre každý deň v roku. | Vysoká presnosť a energetická efektivita, zohľadňujú sezónne zmeny. |
| Manuálne ovládanie | Verejné osvetlenie môžete zapnúť či vypnúť ručne pomocou prepínača. | Používa sa ako záložný režim, ak sa automatický spínací prvok pokazí. |
Prispôsobenie a flexibilita
Rozvádzače verejného osvetlenia ponúkajú široké možnosti prispôsobenia podľa konkrétnych potrieb a požiadaviek. Na požiadanie môže byť rozvádzač vybavený inakšou výbavou. Cenu vám obratom zašleme na základe vašej požiadavky a schémy zapojenia rozvádzača. Hodnotu istiacich prvkov si môžete určiť v objednávke. Na požiadanie vám rozvádzač osadíme výpletom pre 63 A, prípadne až 80 A.
Okrem toho vám rozvádzač verejného osvetlenia vieme vybaviť spínacími hodinami, hlavným ističom alebo ďalšími spínacími či istiacimi prvkami rôznych typov a značiek podľa vášho priania.
Súlad s normami a certifikácia
Výrobok zodpovedá STN EN 60439-1 a nový rozvádzač verejného osvetlenia (RVO) spĺňa podmienky kladené normou STN EN 61439. Rozvádzače sú navrhnuté a vyrábané tak, aby spĺňali požiadavky distribučných spoločností. Rozvádzače verejného osvetlenia sú vyrábané v 3 variantoch pre distribučné spoločnosti VSD, SSD aj ZSDIS. Rozvádzače spĺňajú podmienky týchto distribučných spoločností a ku každému dodávame kompletnú dokumentáciu vrátane protokolu o kusovej skúške. Aj pri takto prispôsobených rozvádzačoch je samozrejmosťou kompletná dokumentácia vrátane schémy a protokolu o kusovej skúške. Výstupom vykonanej skúšky rozvádzača je revízna správa.
Rozvádzače sú napojené novým káblom AYKY-J 4×16(25)mm2 cez poistkovú skrinku SPP2 inštalovanú na podpernom bode vo výške 250cm spodným okrajom od upraveného terénu. Pre podrobnejšie informácie je k dispozícii aj informačný leták.
