Pre efektívne a bezpečné riadenie elektrických obvodov sú nevyhnutné rozvádzače. Vyberte si modulárne rozvádzače pre bezpečné a prehľadné osadenie ističov do rozvádzačov, prúdových chráničov, relé či stýkačov na DIN lištu. Modulárny rozvádzač využijete všade tam, kde potrebujete mať ochranné a spínacie prvky na jednom mieste prehľadne, bezpečne a s možnosťou ďalšieho dopĺňania. V praxi je to najčastejšie pri nových elektroinštaláciách a rekonštrukciách, keď riešite rozdelenie okruhov na svetlá, zásuvky, kuchyňu, kúpeľňu či technológiu.
Okrem interiérových a zapustených riešení existujú aj špecializované rozvádzače pre vonkajšie prostredie, známe ako stĺpové rozvádzače, ktoré hrajú kľúčovú úlohu v distribúcii elektrickej energie a optických sietí. Pozrieme sa podrobne na ich typy, funkcie a dôležité aspekty inštalácie.

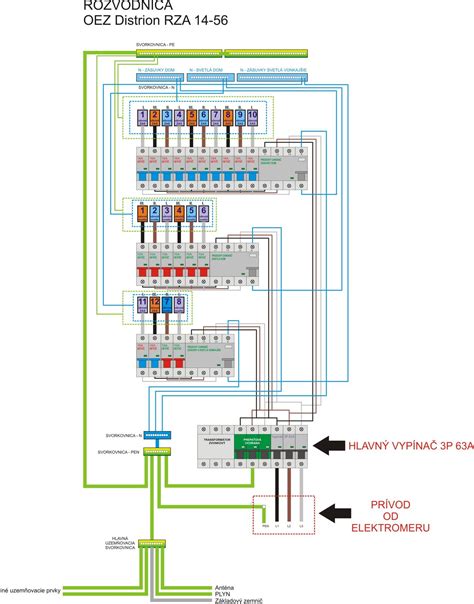

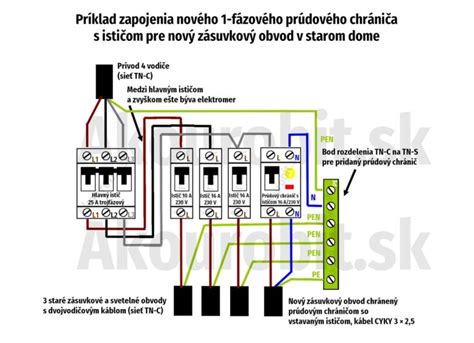

Modulárne Rozvádzače: Základ pre Bezpečné Inštalácie
Modulárne rozvádzače predstavujú flexibilné riešenie pre rôzne typy elektroinštalácií. Ak chcete rýchlu montáž a jednoduchý prístup, odporúčame prevedenie na omietku. Ak chcete mať vizuálnu kontrolu nad prístrojmi bez otvárania, vyberajte rozvádzače s priehľadnými dvierkami. Pri menších inštaláciách sa často riešia kompaktné rozvodnice, napríklad 4 moduly, 6 modulov alebo 8 modulov, prípadne aj menšie riešenia s 2 modulmi.
Pri výbere je v prvom rade dôležité ujasniť si počet okruhov a prístrojov, ktoré budete osádzať a pridať rezervu. V praxi sa oplatí rátať aspoň s 20 - 30 % voľného miesta, pretože rozvádzač sa časom často rozširuje (prepäťová ochrana, ďalší chránič, doplnkové relé a pod.).
Krytie a Prostredie
- Do interiéru postačuje krytie IP30 alebo IP40 (podľa umiestnenia a rizika dotyku/prachu).
- Do náročnejšieho prostredia, dielní, technických miestností alebo exteriéru preferujte vyššie krytie, napríklad IP65 alebo IP66.
Multimediálne Rozvádzače
Na trhu sú dostupné aj multimediálne rozvádzače, ktoré umožňujú centralizáciu dátových a komunikačných sietí v domácnostiach alebo firmách. Príkladom sú:
- Rozvodnica multimediálna zapustená pod omietku Eaton 178830 KLV-36UPM-F, 3-radová.
- Rozvodnica multimediálna zapustená pod omietku Eaton 178832 KLV-48UPM-F, 4-radová.
- Rozvodnica multimediálna zapustená pod omietku Eaton 302418 KLV-60UPM-F, 5-radová.
- Rozvodnica multimediálna zapustená do dutých stien Eaton 178834 KLV-36HWM-F, 3-radová.
- Rozvodnica multimediálna zapustená do dutých stien Eaton 178836 KLV-48HWM-F, 4-radová.
- Rozvodnica multimediálna zapustená do dutých stien Eaton 302420 KLV-60UPM-F, 5-radová.

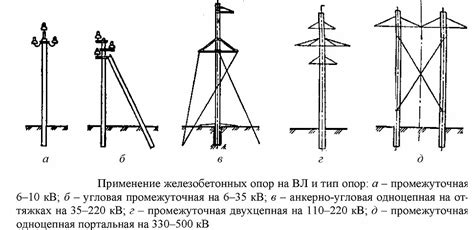

Vysokonapäťové Stĺpové Rozvádzače 10 kV: Kľúčové Komponenty Distribučných Sietí
Spínače namontované na vonkajších stĺpoch v nadzemných rozvodoch 10 kV sa používajú v prímestských a vidieckych rozvodných sieťach ako mechanické rozvádzače na vypínanie, uzatváranie a prenášanie záťažových a poruchových prúdov vedenia. Bežný istič namontovaný na stĺpe (vymedzovací spínač) je prevažne organizovaný telom spínača + FTU. Prvá a druhá fúzna kompletná sada ističa namontovaného na stĺpiku je vo všeobecnosti organizovaná telesom spínača + FTU (terminál automatizácie podávača) so snímačmi.
Klasifikácia Stĺpových Spínačov
Rozdelenie stĺpových spínačov závisí od viacerých faktorov:
Podľa bodov lámavosti:
- Odpojovací spínač stĺpca: nemôže zatvoriť, otvoriť a prerušiť normálny zaťažovací prúd, existuje jasná zlomenina, používa sa na údržbu izolačnej linky.
- Spínač záťaže na stĺpe: schopný zatvárať, prenášať a prerušovať prúd normálnej záťaže (≤630A), schopný prenášať, ale nerozbíjať rozvádzač poruchového prúdu.
- Istič: rozvádzač schopný zatvárať, prenášať a vypínať normálny zaťažovací prúd (≤630A) a poruchový prúd (≥20kA).
- Poistka na stĺpe: na prerušenie skratového prúdu chráňte vedenie.
Metóda hasenia oblúka:
- vákuové uhasenie oblúka
- uhasenie oblúka SF6
- hasenie olejového oblúka (vylúčené)
Izolácia:
- vzduchová izolácia
- plynová izolácia SF6
- kompozitná izolácia
- olejová izolácia (vylúčená)
Rozdelené podľa namontovaného ovládača:
- Hraničný spínač: vstavaný nulový sled transformátora, s funkciou ochrany nulového sledu, so záťažovým spínačom alebo ističom.
- Spínač záťaže typu napätia: môže automaticky otvárať a zatvárať bránu podľa zmeny sieťového napätia na oboch stranách.
- Centralizovaný spínač záťaže: Nemôže aktívne otvárať a zatvárať ističe skratového prúdu.
Detaily Jednotlivých Stĺpových Spínačov

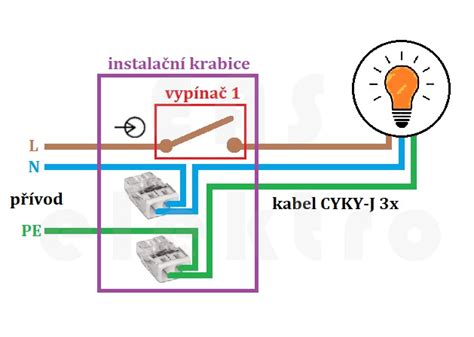

Odpojovací spínač na stĺpe
Stĺpový izolačný spínač, tiež známy ako izolačná nožová brána, je druh ovládacieho zariadenia bez zariadenia na zhášanie oblúka. Jeho hlavnou funkciou je izolovať napájanie, aby sa zabezpečila bezpečnosť údržby iných elektrických zariadení, takže nie je dovolené pracovať so záťažou. Za určitých podmienok je však povolené pripojiť alebo odpojiť malé napájacie obvody. Je to jedno z najčastejšie používaných elektrických zariadení medzi vysokonapäťovými spínačmi.
Stĺpový izolačný spínač je možné použiť na údržbu výpadku zariadenia na linke, vyhľadávanie porúch, testovanie káblov, rekonštrukciu režimu prevádzky atď. Vytiahnutím spínača izolácie stĺpca môže byť potrebné vybavenie na údržbu a ďalšia izolácia bežiaceho vedenia, zriadenie spoľahlivú izolačnú medzeru, aby personál mohol byť viditeľne odpojený, aby sa zabezpečila bezpečnosť údržby alebo skúšobnej práce. Výhody stĺpových odpojovačov sú nízke náklady, jednoduchosť a životnosť.
Odpájací spínač nemôže prenášať menovité zaťaženie ani sa nemôže použiť ako odpojovací spínač. Odpojovač nemôže byť prevádzkovaný s menovitým zaťažením alebo veľkým zaťažením a nemôže rozdeliť a uzavrieť záťažový prúd a skratový prúd. Všeobecne platí, že počas prevádzky napájacieho zdroja je najskôr zatvorený odpojovací spínač, potom nasleduje istič alebo spínač záťaže; pri výpadku prúdu sa najskôr odpojí istič alebo vypínač záťaže a potom odpojovač. Odpojovač môže spoľahlivo prenášať prevádzkový prúd a skratový prúd, ale nemôže prerušiť prúd záťaže. Môže otvárať a zatvárať nezaťažený transformátor s budiacim prúdom nie väčším ako 2A a nezaťažené vedenie s kapacitným prúdom maximálne 5A. Všeobecne dynamický stabilizačný prúd odpínača nepresahuje 40 kA a pri výbere odpínača je potrebné venovať pozornosť kalibrácii. Životnosť odpojovačov je cca 2000 cyklov.
Prepínač záťaže stĺpca
Stĺpový spínač záťaže je jednoduché zariadenie na zhášanie oblúka, môže byť zaťažené ovládaním elektrických spotrebičov na rozdelenie a uzavretie okruhu. Môže prerušiť určitý zaťažovací prúd a prúd preťaženia, ale nemôže prerušiť skratový prúd a musí sa použiť v sérii s vysokotlakovou poistkou na prerušenie skratového prúdu pomocou poistky. Spínač záťaže je druh spínacieho zariadenia medzi odpojovačom a ističom, ktorý sa používa hlavne na segmentáciu liniek a izoláciu porúch. Ide najmä o spínače záťaže produkujúce plyn, vákuové a SF6 záťažové spínače.
Záťažový spínač produkujúci plyn je použitie pevných materiálov produkujúcich plyn zložených zo štrbín v oblúku pri pôsobení veľkého počtu plynov na vytvorenie oblúka na fúkanie plynu, pretože má jednoduchú štruktúru, nízku cenu a bol kedysi široko používaný. Vákuum, spínač záťaže SF6 a vákuum, tvar ističa SF6, parametre sú podobné, rozdiel je v tom, že spínač záťaže nie je vybavený ochranou CT, nemôže otvoriť skratový prúd, ale vydrží skratový prúd, zatvorte skratový prúd, s dlhou životnosťou, bezúdržbovými vlastnosťami, mechanickou životnosťou, menovitým prúdom otváracích a zatváracích časov viac ako 10 000 krát, vhodný pre častú prevádzku.
Izolačný plyn SF6 je bezfarebný, netoxický, nehorľavý plyn bez zápachu a má vynikajúcu elektrickú izoláciu a vlastnosti zhášania oblúka, hustota je 5-krát väčšia ako hustota vzduchu a nie je ľahké z neho unikať. Stĺpový záťažový spínač bežne používaný v práci je všeobecne používaný stĺpový vákuový záťažový spínač. Spínač vákuového zaťaženia využíva vákuové zhášanie oblúka, izoláciu SF6, trojfázový typ bežnej skrinky, elektromagnetický alebo pružinový ovládací mechanizmus VSP5, prúdový transformátor môže byť zabudovaný, káblový alebo koncový vývod, môže byť zabudovaná izolácia, zavesenie alebo sedenie.
Stĺpový istič
Istič je spínacie zariadenie, ktoré môže zatvárať, prenášať a otvárať prúd za normálnych podmienok obvodu a môže zapínať, prenášať a otvárať prúd za abnormálnych podmienok obvodu v stanovenom čase. Istič je možné použiť na distribúciu energie, občasné spúšťanie asynchrónnych motorov, elektrických vedení a motorov a pod. na realizáciu ochrany, keď dôjde k vážnemu preťaženiu alebo skratu a podpätiu a iným poruchám môže automaticky prerušiť obvod, jeho funkcia je ekvivalentná prepínačom typu poistky a kombinácii pretepelných a podtepelných relé atď.
Stĺpový istič je istič inštalovaný a ovládaný na stĺpe, bežne známy ako "strážny pes", je to druh spínacieho zariadenia, ktoré môže za normálnych podmienok prerušiť alebo pripojiť vedenie a spínať chybné vedenie ručne alebo automaticky cez činnosť alebo úloha ochranného zariadenia relé, keď je vedenie skratované a chybné. Hlavný rozdiel medzi ističmi a spínačmi záťaže je v tom, že ističe možno použiť na otvorenie skratového prúdu. Stĺpový istič sa používa hlavne na odlievanie intervalových úsekov distribučnej linky, ovládanie, ochranu, môže otvárať a zatvárať skratový prúd.
Stĺpový istič podľa použitého hasiaceho média možno rozdeliť na olejové ističe (základná eliminácia), ističe s fluoridom sírovým (SF6), vákuové ističe. Pôvodný projekt distribučnej siete využívajúci ističe fluoridu sírového (SF6) a vákuové ističe je viac a teraz sa rozvodné vedenia v ističi používajú hlavne vo vonkajších striedavých vysokonapäťových inteligentných vákuových ističoch, inteligentných vákuových ističoch s detekciou porúch funkcie, ochranné a riadiace funkcie a komunikačné funkcie. Všeobecne inštalovaný v demarkačnom bode 10kV nadzemného vedenia, môže realizovať automatickú resekciu, jednofázové uzemnenie a automatickú izoláciu skratových porúch, je ideálnym produktom na rekonštrukciu rozvodov a výstavbu automatizácie distribučnej siete. Inteligentný vákuový istič je možné ovládať manuálne, elektricky, diaľkovým ovládaním a vzdialeným hostiteľom.
Istič sa skladá z troch častí: telesa, ovládacieho mechanizmu a ovládača (možno zabudovať odpojovač). Istič môže byť vybavený CT (ochranný transformátor prúdu), ZCT (nulový sledový transformátor prúdu), u (napäťový transformátor) ako detektor regulátora podľa potreby. Vákuový istič podľa absolútneho izolačného materiálu má vákuový istič izolovaný SF6 a vzduchom izolovaný vákuový istič. Vákuový istič izolovaný SF6 využíva vákuový prerušovač, izoláciu SF6, trojfázový typ spoločnej skrinky, používa pružinový mechanizmus, prúdový transformátor môže byť zabudovaný, kábel alebo svorka mimo linky, externé voliteľné izolačné zariadenie, zavesenie alebo sedenie typ inštalácie. Vzduchom izolovaný vákuový istič využíva vákuové zhášanie oblúka, vzduchovú izoláciu, trojfázový typ s pevným utesneným stĺpikom, používa pružinový alebo permanentný magnetový ovládací mechanizmus, môže byť zabudovaný prúdový transformátor, káblový alebo koncový výstup, externé voliteľné izolačné zariadenie, inštalácia typu sedenia.
Vhadzovacia poistka (Padajúca poistka)
Padajúca poistka, bežne známa ako Link, je 10kV rozvodná odbočka a distribučný transformátor, ktorý sa najčastejšie používa ako skratový ochranný spínač. Má ekonomické, jednoduché ovládanie, prispôsobuje sa vonkajšiemu prostrediu a iným vlastnostiam, je široko používaný v 10kV rozvodoch a distribučných transformátoroch ako primárna strana ochrany a odlievania zariadení, rezanie. Pádová poistka inštalovaná v 10kV rozvodnej vetve rozvodu, môže znížiť rozsah výpadku prúdu, pretože má zrejmý odpojovací bod vysokonapäťovej poistky s funkciou izolačného spínača, do časti údržby linky a zariadenia na vytvorenie bezpečné prevádzkové prostredie, zvýšiť bezpečnosť personálu údržby. Inštalovaný na distribučný transformátor môže byť použitý ako hlavná ochrana distribučného transformátora, preto sa stal populárnym v rozvodoch 10 kV a distribučných transformátoroch.
Poistka môže byť inštalovaná na výkonovej strane záťažového spínača alebo na napájanej strane záťažového spínača. Keď nie je potrebné často vypínať poistku, je žiaduce prijať predchádzajúce usporiadanie, aby sa využila funkcia záťažového spínača ako odpájacieho spínača a použila sa na izoláciu napätia pridaného k poistke obmedzujúcej prúd.
Zloženie padajúcej poistky pozostáva hlavne z izolátora, spodného podporného sedadla, spodného pohyblivého kontaktu, spodného statického kontaktu, montážnej dosky, horného statického kontaktu, kačice, horného pohyblivého kontaktu, poistkovej rúrky atď.
Kľúčové Rozdiely Medzi Stĺpovými Spínačmi
Hlavné rozdiely medzi jednotlivými typmi stĺpových spínačov sú zhrnuté v nasledujúcej tabuľke, ktorá pomáha lepšie pochopiť ich špecifické úlohy a obmedzenia v distribučných sieťach.
| Typ Stĺpového Spínača | Schopnosť Prerušenia Záťažového Prúdu | Schopnosť Prerušenia Skratového Prúdu | Kľúčová Funkcia | Bežne Používané Modely |
|---|---|---|---|---|
| Odpájací spínač | Nie (len bez záťaže) | Nie | Izolácia napájania, zabezpečenie bezpečnosti údržby | GW9, HGW9, GW4, GW5 |
| Spínač záťaže | Áno | Nie (iba odoláva, prerušuje poistka) | Segmentácia liniek, izolácia porúch (často s poistkou) | FZW32 |
| Istič | Áno | Áno | Distribúcia energie, ochrana obvodov pred poruchami | ZW32, ZW20, ZW7, ZW8, LW3 |
| Poistka | Nie (prerušuje skratový prúd) | Áno | Ochrana vedenia pri skrate | - |

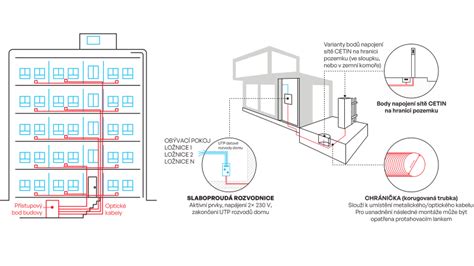

Optické Stĺpové Rozvádzače (FTTH): Pripojenie Budúcnosti
Stĺpové rozvádzače nie sú len doménou elektrických sietí, ale zohrávajú kľúčovú úlohu aj v moderných optických sieťach, najmä v rámci technológie Fiber-to-the-Home (FTTH).
- Vonkajšie stĺpiky FDH-G3 zaisťujú veľmi rýchlu inštaláciu a distribúciu 96-vlákien koncovým používateľom.
- Vonkajšie stĺpiky FDH-G4 zaisťujú veľmi rýchlu inštaláciu a distribúciu 144-vlákien koncovým používateľom.
Tieto stĺpikové rozvádzače, s kapacitou max 72 optických zvarov alebo max 24 optických zvarov, sú vybavené držiakmi kaziet (max. 6ks alebo 4ks optických kaziet) s vyklopným systémom. Disponujú tiež priechodkami (4xPG 13,5), ranžovacími okami a držiakmi ťahových prvkov pre jednoduchú inštaláciu. Vonkajší FTTH stĺpik s inštaláciou do zeme slúži na spojenie optických káblov pred domom s veľmi ľahkým prístupom. Stĺpik umožňuje spojenie niekoľkých optických káblov.
Protipožiarne Rozvádzačové Skrine: Bezpečnosť na Prvom Mieste
Spoločnosť KM FIRE s.r.o. je český výrobca zaoberajúci sa výrobou protipožiarnych rozvádzačových skríň s niekoľkoročnou praxou v oblasti požiarnej ochrany. Vyrábame rozvádzače voľne stojacie na podlahe, skrine na omietku a rámy s dverami na zamurovanie. Naše výrobky spĺňajú požiadavky na stanovenie stavebno-technického vybavenia a požiarnej bezpečnosti stavieb v oblasti požiarnej odolnosti rozvádzačov.
Kľúčové Vlastnosti Protipožiarnych Rozvádzačov:
- Úlohou rozvádzačov s požiarnou odolnosťou El je zabrániť šíreniu ohňa zvnútra rozvádzača do chránenej únikovej cesty a okolitých priestorov budovy.
- Rovnako dôležitým prvkom je dymotesná odolnosť Sa/S200, pre zabránenie šírenia studeného a teplého dymu do chránených priestorov budovy.
- Rozvádzače s funkčnou schopnosťou pri požiari P-R majú za úlohu zabezpečiť prevádzku a napájanie systémov a zariadení nevyhnutných pre zabezpečenie chodu kritických systémov, ktoré musia byť funkčné aj po vzniku požiaru, ako je evakuačný systém, systém požiarnej signalizácie, núdzové osvetlenie a podobne.
Protipožiarne rozvádzačové skrine so zachovaním funkcie vnútorného zariadenia pri požiari. Vďaka certifikovanému ventilačnému systému je možné odvetrávanie skríň bez zníženia protipožiarnych vlastností skríň. Je možné osadiť vnútornú konštrukciu aj ventiláciu presne podľa potrieb zákazníka.
