Komplexný sprievodca elektrickým rozvádzačom pre rodinný dom a jeho príslušenstvom

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúcich naše domovy, firmy či priemyselné objekty. Hoci sa na prvý pohľad môže zdať ako obyčajná kovová skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému. Tento článok sa venuje detailom domových rozvádzačov, ich typom, konštrukcii, výberu a dôležitým legislatívnym aspektom.

Čo je elektrický rozvádzač a na čo slúži?

Elektrický rozvádzač, často označovaný aj ako ističová skrinka, rozvodný panel alebo rozvodná doska, je oveľa viac než len úložisko pre elektrické komponenty. Je to komplexné zariadenie, ktoré plní niekoľko zásadných funkcií:

• Distribúcia elektrickej energie: Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia.
• Ochrana pred preťažením a skratom: Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.
• Bezpečnostné odpojenie: Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách.
• Zónová kontrola: Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia.
• Riadiace a signalizačné funkcie: Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi kľúčové rozdiely. Pochopenie týchto rozdielov je dôležité pre správny návrh a inštaláciu elektrického systému v domácnosti.

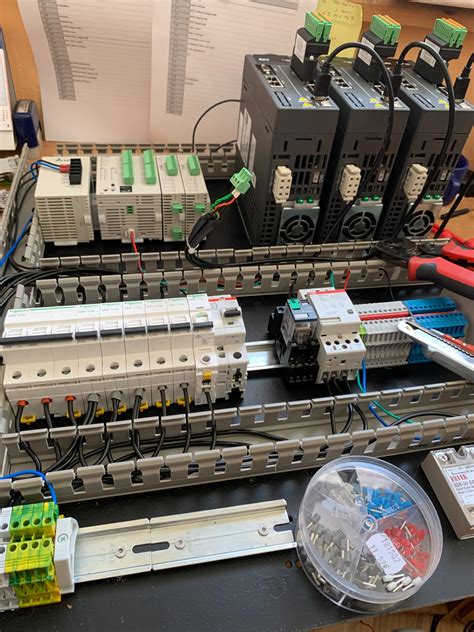

Typy elektrických rozvádzačov a ich špecifiká

V priebehu času sa elektrické rozvádzače vyvinuli do rôznych špecializovaných konfigurácií, z ktorých každá je navrhnutá pre konkrétnu funkciu a technologickú úroveň.

Hlavný rozvádzač (MDP - Main Distribution Panel)

Označovaný aj ako hlavný panel alebo panel vstupu služby, je centrálnym bodom, kde elektrická energia od dodávateľa prvýkrát vstupuje do budovy. Je priamo pripojený k prívodným vodičom od distribučnej spoločnosti. Jeho charakteristickým prvkom je hlavný istič, ktorý dokáže odpojiť elektrickú energiu pre celú budovu. Okrem komplexnej ochrany proti nadprúdu slúži aj ako centrálny uzemňovací spoj. V domácnostiach sa zvyčajne nachádza v garáži, pivnici alebo technickej miestnosti.

Podružný rozvádzač (Sub-panel)

Funguje ako pomocné alebo satelitné distribučné miesto pripojené k hlavnému rozvádzaču. Neodoberá elektrinu priamo z verejnej siete, ale prijíma ju cez vysokokapacitný dvojpólový istič v hlavnom rozvádzači. Podružné rozvádzače sú ideálne pre oblasti s vysokou spotrebou energie, ako sú dielne, veľké kuchyne alebo prístavby, kde poskytujú lokalizovanú kontrolu a zjednodušujú elektroinštaláciu. Dôležité je, že v podružnom rozvádzači musia zostať vodiče nulového a ochranného uzemnenia úplne oddelené na samostatných, izolovaných zberniciach.

Prepínač zdrojov napájania (Transfer Switch)

Toto nezvyčajné bezpečnostné zariadenie je určené pre budovy vybavené záložným zdrojom energie (generátor, UPS). Prepínač zdrojov funguje na princípe "break-before-make", čím zaručuje, že verejná sieť a záložný zdroj nie sú nikdy zapojené súčasne. Tým sa predchádza nebezpečnému spätnému napájaniu do verejnej siete, ktoré by mohlo ohroziť pracovníkov údržby. Môže byť manuálny (MTS) alebo automatický (ATS), ktorý pri výpadku siete automaticky prepne na záložný zdroj.

Staveniskový rozvádzač

Ide o špeciálnu kategóriu rozvádzačov určených na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Na tieto rozvádzače sú kladené zvýšené požiadavky na odolnosť voči vlhkosti, prachu a mechanickému namáhaniu, často s vyššou triedou krytia IP (najmenej IP44) a zabudovaným stojanom.

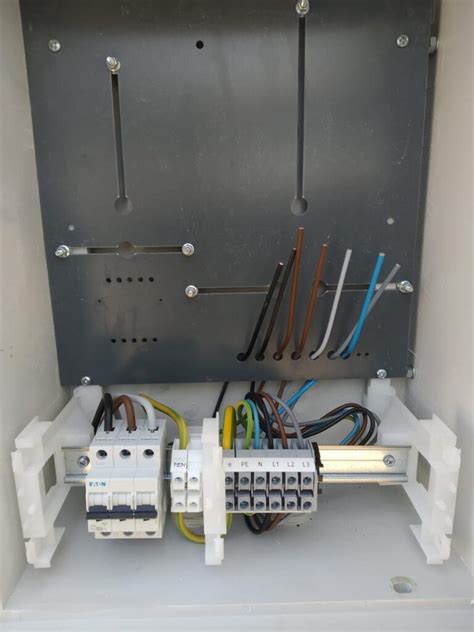

Elektromerový rozvádzač (skrinka na elektromer)

Je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálnych noriem. Dodáva sa spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Umiestnenie elektromerového rozvádzača je prísne regulované a musí byť na hranici pozemku, na verejne prístupnom mieste.

Rozvodná skriňa / Bytová rozvodnica

Na rozdiel od hlavných rozvádzačov sú rozvodnice často umiestnené tak, aby boli prístupné laickej obsluhe pre jednoduché spínanie alebo výmenu poistiek. Bytové rozvodnice slúžia na rozvod energie v bytoch, domoch, kanceláriách či ľahkom priemysle. Môžu byť určené na montáž na stenu (na omietku) alebo pod omietku.

Poistková skrinka

Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Spravidla je určená na realizáciu elektrickej prípojky vzdušného vedenia.

Rozvodnica zásuvková

Je osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) na DIN lište.

Legislatíva a zodpovednosť pri úprave rozvádzačov

Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

Kľúčové body týkajúce sa legislatívy a zodpovednosti:

• Oprava vs. Úprava/Rekonštrukcia: Podľa zákona č. 595/2003 Z.z. o dani z príjmov, "oprava" predstavuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. Pri úprave alebo rekonštrukcii sa osoba vykonávajúca zásah stáva výrobcom daného zariadenia.
• Povinnosti výrobcu: Výrobca musí vykonať overenie návrhu a kusové overenie výrobku.
• Dôsledky úpravy: Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami.
• Odporúčania pri zásahu: V dokumentácii je potrebné presne definovať, či ide o opravu alebo úpravu (rekonštrukciu). Toto určenie je podkladom pre vykonanie revízie. Rovnako je dôležité zdokumentovať stav zariadenia pred a po vykonaných prácach.
• Príklady opráv: Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.
• Retrofit: Ide o druh náhrady skôr vyrobeného prístroja, ku ktorému je potrebná špeciálna odborná znalosť.

Výber a návrh rozvádzača: Praktické aspekty

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Tento proces by mal byť založený na systematickom prístupe:

1. Výpočet zaťaženia

Štruktúrované hodnotenie je kľúčové na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Výpočet musí postupovať podľa postupov predpísaných Národným elektrickým kódexom (NEC) alebo ekvivalentnými národnými normami. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.

2. Plánovanie rastu a budúcnosti

Spotreba elektriny sa časom zvyšuje. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa:

• Vybrať vyššiu prúdovú kapacitu (ampacitu): Aj keď aktuálny výpočet naznačuje napríklad 150 A, 200 A rozvádzač je rozumnejšou dlhodobou investíciou.
• Uprednostniť dodatočný priestor: Kapacita rozvádzača závisí aj od počtu miest pre ističe. Úplne zaplnený rozvádzač neumožňuje žiadnu expanziu.
• Predinštalovať chráničku: Pri rekonštrukcii je vhodné viesť prázdnu chráničku od rozvádzača na strategické miesta pre budúce rozšírenie.

3. Typ montáže a stupeň krytia

Pri výbere rozvádzača je dôležité zohľadniť, či bude určený pre montáž na omietku (povrchovú) alebo pod omietku (zapustenú), a tiež jeho stupeň krytia IP (napr. IP40, IP65), ktorý určuje odolnosť voči prachu a vode. Počet modulov a radov je dôležitý parameter určujúci kapacitu rozvádzača pre inštaláciu prístrojov. Odporúča sa nechať rezervu niekoľkých modulov.

4. Komponenty rozvádzača

Elektrický rozvádzač obsahuje rôzne komponenty, ktoré zaisťujú jeho funkčnosť a bezpečnosť:

• Kryt a skrinka: Vyrobené z odolných materiálov na ochranu vnútorných komponentov.
• Prípojnica (Zbernica): Lišta, nosný prvok pre elektrické rozvody v rozvádzači.
• Ističe: Chránia obvody pred preťažením a skratmi. Môžu byť jednopólové, dvojpólové, trojpólové s rôznymi charakteristikami (B, C).
• Prúdové chrániče (RCCB) a kombinované prúdové chrániče (RCBO): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. RCBO spája funkciu ističa a prúdového chrániča.
• Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti, najmä v dôsledku prepätia z atmosférických výbojov (blesku).
• Ďalšie komponenty: Relé, spínače, transformátory, meniče napätia, komunikačné moduly.

5. Dodržiavanie noriem a predpisov

Všetky elektroinštalácie a rozvádzače musia zodpovedať platným národným normám (napr. STN) a miestnym predpisom. Kľúčové normy zahŕňajú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

6. Dokumentácia a označenie

Každý rozvádzač musí byť vybavený typovým štítkom, protokolom o kusových skúškach a dokumentáciou s pokynmi na inštaláciu, prevádzku a údržbu. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané, označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom. Chýbajúce záslepky na voľných modulových pozíciách sú častou chybou.

Zodpovednosť za návrh a realizáciu

Návrh elektrického rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou a oprávnením. Realizáciu elektroinštalácie určuje projektová dokumentácia. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny.
