Diskusia elektrotechnikov o tom, čo a kto môže vykonávať a meniť v existujúcich prevádzkovaných elektrických rozvádzačoch nn, vyvolalo Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia určeného na používanie v rámci určitých limitov napätia na trhu. NV 148/2016 Z.z. definuje pojem výrobok a jeho uvedenie na trh.
Legislatíva nám ďalej hovorí, že za bezpečnosť výrobku (uvedeného na trh podľa zákona č. 56/2018 Z.z., označeného CE, a je k nemu výrobcom vypracované EU vyhlásenie o zhode) zodpovedá výrobca po celú dobu jeho životnosti. Výrobky teda je možné iba opravovať, inak (pri úprave alebo rekonštrukcii) sa stávame ich výrobcom. Oprávnenie a dnes vyrábať rozvádzač môže každý elektrotechnik s osvedčením podľa vyhlášky č. 508/2009 Z.z. Toto je veľmi dôležité, aby Váš rozvádzač zostavila osoba, alebo firma s platným osvedčením, aby bola garantovaná odbornosť a minimálne požiadavky na bezpečnosť. Treba si uvedomiť že každý rozvádzač NN je určeným výrobkom v zmysle § 4 zákona č. 56/2018 Z.z. V zmysle § 5 zákona č. 56/1999 Z.z. a § 6 NV č. 148/2016 Z.z. Asi najbežnejšie rozvádzače, s ktorými sa stretnete v praxi, sú predmetom aj tohto blogu.
Distribučné rozvádzače PENDA a ich špecifiká
Norma STN EN 61439-5: 2011 uvádza špecifické požiadavky pre distribučné rozvádzače inštalované vo verejných priestoroch rozvodných sietí, ktorých súčasťou sú trvalo inštalované rozvádzače (PENDA). Táto norma zaviedla požiadavky na rozvádzače pre distribučné transformovne a káblové rozvodné siete. Vznikol nový rozvádzač PENDA (public electricity network distribution assembly) - distribučný rozvádzač pre verejné rozvodné (distribučné) elektrické siete, ktorý pri používaní dostáva elektrickú energiu z jedného alebo viacerých napájacích miest a distribuuje túto elektrickú energiu jedným alebo viacerými káblami do ďalších zariadení. Rozvádzače PENDA inštalujú, prevádzkujú a údržbu na nich vykonávajú výlučne znalé osoby.
Rozvádzače PENDA sa delia na dva základné typy: PENDA-O a PENDA-I. Typ PENDA-I ide o vnútorný distribučný rozvádzač určený na montáž do verejných rozvodných sietí, ktorý je vhodný na inštalovanie vo vnútorných priestoroch. Rozvádzače PENDA-O musia byť zhotovené na montáž na úrovni zeme, na transformátor, na stĺp, na stenu alebo montáž do výklenku v stene, podľa dohody medzi výrobcom a používateľom. PENDA sa môže priamo zviazať s transformátorom prostredníctvom praporcov alebo sa môže pripojiť na jeho napájanie pomocou kábla alebo cez prípojnice podľa dohody medzi výrobcom a používateľom. Ak sú rozvádzače PENDA-O určené na inštalovanie na miestach prístupných verejnosti, ich úplne inštalovaný kryt musí v súlade s inštrukciami výrobcu poskytovať stupeň ochrany aspoň IP 34D podľa STN EN 60529: 1993. Vonkajší kryt sa musí vybaviť spoľahlivým uzamykacím zariadením, ktoré zabraňuje prístupu neoprávneným osobám.
Krytý prípojnicový rozvod (BTU)
Krytý prípojnicový rozvod je určený na použitie v špeciálnych prevádzkových podmienkach. Prípojnicová jednotka BTU (busbar trunking unit) - ide o kompletnú jednotku krytého prípojnicového rozvodu s prípojnicami, ich podperami, izoláciou, vonkajším krytom a všetkými prostriedkami na upevnenie a pripojenie k iným jednotkám s odbočovacími prvkami alebo bez nich. Prípojnicová jednotka môže mať rôzne geometrické tvary. Existuje aj prípojnicová jednotka na zámenu fáz, BTU na zámenu fáz (busbar trunking phase transposition unit, phase transposition BTU) - je určená na zmenu vzájomnej polohy fázových vodičov, aby došlo k rovnováhe indukčných reaktancií, alebo na transponovanie fáz. Odbočovacia jednotka (tap off unit) - pevná alebo odoberateľná výstupná jednotka slúžiaca na vyvedenie energie z BTU na napájanie jedného výstupného obvodu alebo niekoľkých výstupných obvodov.
Inštalácia prípojnicového žľabu | E-Line KX | EAE Electric
Správne označovanie a identifikácia rozvádzačov
Medzi potrebné úkony patrí riadne označenie vyrobeného (zostaveného) rozvádzača. Predovšetkým musí byť rozvádzač typovo označený podľa možnosti trvanlivým spôsobom. Označenie musí byť v súlade s technickou dokumentáciou na viditeľnom mieste na vonkajšej strane rozvádzača. Veľkosť označenia sa volí citlivo podľa rozmerov rozvádzača tak, aby nepôsobilo rušivo, ale aby bolo dobre viditeľné a hlavne čitateľné. V praxi sa často možno stretnúť s tým, že vyrobený rozvádzač nie je vôbec označený alebo je často označený takými písmenami, ktorých význam nie je celkom jasný. Okrem označenia typu na prednej strane musí mať rozvádzač aj výstražné označenie, aby bolo zrejmé, že ide o elektrické zariadenie.
Dôležitou identifikačnou súčasťou vyrobeného rozvádzača je jeho výrobný štítok. Patrí medzi povinné vybavenie každého rozvádzača. Štítok by mal byť trvanlivý, dobre viditeľný a ľahko čitateľný. Musí tiež odolávať vplyvom prostredia, do ktorého je rozvádzač určený. Nie je predpísané, kde sa má výrobný štítok umiestniť, ale podľa možností ho neumiestňujeme na odnímateľnú časť (kryt a pod.). Výrobcovia prázdnych skríň rozvádzačov umiestňujú na príslušnom mieste skrine (obyčajne na dverách) výrobný štítok, ktorý slúži len na označenie prázdnej skrine rozvádzača. V žiadnom prípade nemôže nahradiť výrobný štítok vyrobeného rozvádzača, ktorý je výrobca rozvádzača povinný na vyrobený rozvádzač umiestniť.
Ďalšie nevyhnutné označenia zahŕňajú:

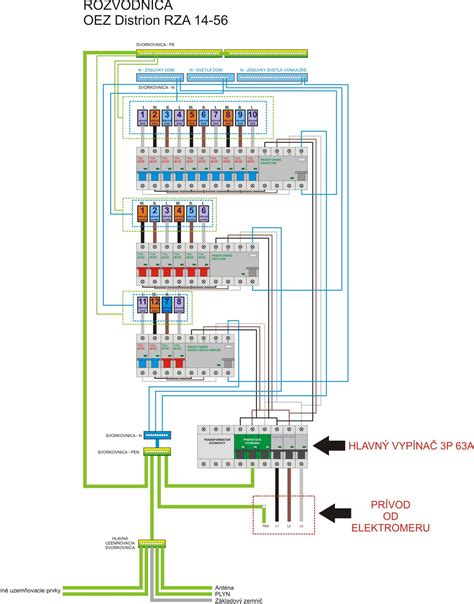

- Jednotlivé obvody s príslušnými istiacimi prvkami. Označenie musí byť v súlade s technickou dokumentáciou (IEC 60750).
- Pokiaľ sú prívody a vývody v rozvádzači na svorkách, tieto svorky musia byť riadne označené v súlade s normou IEC 60445. Prívod a jednotlivé vývody je vhodné označiť štítkami, ktoré musia byť čitateľné a trvanlivé a musia odolávať danému prostrediu.
- Označenie hlavného ističa (vypínača). Označenie musí byť také výrazné, aby bolo viditeľné ihneď po otvorení dverí rozvádzača.
Umiestnenie, ochrana a bezpečnosť rozvádzačov
Rozvádzač musí byť správne umiestnený hlavne s ohľadom na predtým určené vonkajšie vplyvy. To znamená že musí byť písomne vypracovaný protokol o určení vonkajších vplyvov a vyrobený rozvádzač musí spĺňať podmienky pre dané prostredie, hlavne svojím vyhotovením a krytím. Treba si uvedomiť hlavne v rodinných domoch a bytoch, kde je vhodné rozvádzač umiestniť. V rozvádzačoch sa nachádza hlavný vypínač, ku ktorému musí byť jednoznačný prístup, v prípade nutnosti vypnutia elektrickej inštalácie. To môže nastať v prípade nebezpečenstva, ohrozenia života, zdravia, alebo v prípade požiaru. Stáva sa že s prihliadnutím na dizajn sa rozvádzače umiestňujú mimo dosah.

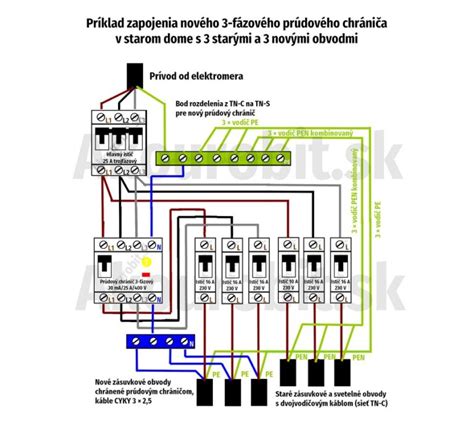

Základná ochrana pre zabránenie priameho dotyku s nebezpečnými živými časťami spočíva v základnej izolácii živých častí. Ďalej je nevyhnutná ochrana pri poruche. Neživé vodivé časti v rozvádzači musia mať trvalý potenciál zeme prostredníctvom pripojenia ochranného vodiča.
Overovanie a skúšky rozvádzačov
Výrobcovia musia pri dodržaní zásad pre skúšobné priestory podľa STN 33 1345: 1992 podľa platných predpisov a noriem vykonávať na každom rozvádzači aspoň minimálny požadovaný rozsah skúšok na overovanie kvality a bezpečnosti výrobku. Medzi ne patria:
- Skúška izolácie:
- Meranie izolačného odporu - izolačný odpor musí byť meraný pri jednosmernom napätí aspoň 500 V s použitím izolačného meracieho prístroja.
- Skúška vysokým napätím - túto skúšku možno rozdeliť na dve nezávislé skúšky. V prípade, že výrobca uvedie hodnotu menovitého impulzného výdržného napätia (Uimp), skúška sa vykoná podľa predpisu výrobcu striedavým alebo jednosmerným napätím v rozsahu 2,5 kV až 12 kV (podľa zodpovedajúcej nadmorskej výšky zariadenia počas skúšky - tab. 10 v norme STN EN 61439-1). Skúšobné napätia podľa tab. 10 zodpovedajú hodnotám menovitého impulzného výdržného napätia. Pre pomocné a riadiace obvody v rozvádzači sa volí striedavé skúšobné napätie na skúšku elektrickej pevnosti podľa tabuľky výrobcu.
Opravy, úpravy a rekonštrukcie rozvádzačov: Legislatívny pohľad
Ďalej je potrebné si uvedomiť, že výrobca musí vykonať overenie návrhu a kusové overenie. Vzhľadom k vyššie uvedenému pri zásahu do rozvádzačov odporúčame v dokumentácii presne definovať, či ide o opravu alebo úpravu (rekonštrukciu) rozvádzačov - jednotne v celej dokumentácii. Toto určenie je následne podkladom pre vykonanie revízie. Rovnako je vhodné zdokumentovať stav zariadenia pred a po vykonaných prácach. Pri vykonaní opravy je nutné dodržiavať všetky požiadavky pôvodných noriem.
A čo je vlastne možné považovať za opravu a čo už za úpravu (rekonštrukciu) rozvádzača? V našej legislatíve existuje pre pojem „oprava“ niekoľko definícií, ktoré si v zásade nijak neodporujú. Podľa nášho názoru „opravu“ najlepšie vystihuje zákon č. 595/2003 Z.z., o dani z príjmov, v ktorom sa píše: predstavuje odstránenie fyzického opotrebenia a poškodenia obchodného majetku za účelom jeho uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. O opravu ide pri náhrade ističa s rovnakým alebo nižším menovitým prúdom, rovnako ako pri výmene výsuvného prevedenia ističa za pevné a naopak, pokiaľ však nedôjde k navýšeniu tepelných strát v rozvádzačoch. K zváženiu potom zostáva prípadne doplnenie signalizačných a ovládacích obvodov (motorové a ručné pohony, napäťové a podpäťové spúšte, signalizačné kontakty, poprípade komunikácia). Z pohľadu elektrotechnických vlastností by nemalo prísť k žiadnej podstatnej zmene, ktorá by ovplyvnila parametre rozvádzačov. Otázkou ale je, či by to, napríklad doplnenie signalizačných obvodov, bolo stále považované za opravu.
Poznámka: Retrofitom nazývame taký druh náhrady skôr vyrobeného prístroja, ku ktorému je potreba určitej špeciálnej odbornej znalosti a zručnosti a nie je ju schopný spoľahlivo vykonať bežný, nezaškolený elektrikár.
