Jednofázový rozvádzač pre rodinný dom: Všetko, čo potrebujete vedieť

Svet elektroinštalačného materiálu podlieha množstvu trendov, ktoré prichádzajú s vývojom nových technológií a materiálov. Rovnako je to aj v prípade rozvodníc a rozvádzačov. Ak ste ešte pred pár rokmi vyberali pre svoje elektroinštalácie určitý typ modulárneho rozvádzača či zásuvkovej rozvodnice, pretože ste mali v oku niektorý z overených modelov, možno práve nastal čas, poobzerať sa po niečom novom.

Na moment sa teraz preneste od klasickej predstavy rozvádzača ako krabice zodpovednej za riadenie a reguláciu elektrickej energie v objekte. A predstavte si ho ako mozog celej elektroinštalácie. Taký, ktorý nielen distribuuje, ale s vami alebo majiteľom objektu dokonca komunikuje.

Ako? Napríklad tak, že v reálnom čase hlási spotrebu, upozorní na preťaženie prúdom a dokonca naznačí, ktorý z ističov sa môže čoskoro vymeniť, inak hrozí jeho výpadok. Presne toto je koncept, akým sa uberajú moderné a novodobé rozvádzače v rámci IoT - internetu vecí a všadeprítomnej umelej inteligencie. Smart moduly rozvádzačov s Bluetooth, Wi‑Fi či 4G konektivitou zbierajú údaje o prúde a napätí každého okruhu. Stačí mať aplikáciu v telefóne alebo cloud-ovú platformu, ktorá ich prekreslí na prehľadné grafy.

Na umelej inteligencii je skvelé to, že dokáže spracúvať neskutočné množstvo historických dát a na základe toho objavovať anomálie. Napríklad pozvoľný nárast teploty na svorke alebo častejšie spínanie motora. Čo to znamená v praxi? Najnovšie modely rozvádzačov sú vybavené napríklad detektormi oblúkových porúch, prepäťovými ochranami, a povinnými vypínacími prvkami HV100A/HV63A podľa najnovších predpisov distribučných spoločností VSD a ZSD (platných pre elektromerové rozvádzače od roku 2025).

Čo je rozvádzač a prečo je jeho správne zapojenie kľúčové

Elektrické rozvádzače sú nevyhnutné, ak potrebujete sledovať, riadiť a distribuovať tok elektrickej energie v dome, byte alebo dokonca v rámci dočasného umiestnenia, ako je napríklad stavenisko. Ak vás výber elektrického rozvádzača práve čaká, čítajte ďalej. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne. Elektrický rozvádzač teda predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove. Tu platí, že zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením.

Ak sa však vrátime o krok späť, k rozvodnici, môžeme ju označiť ako jednoduchšia verziu rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

Elektrický rozvádzač, často označovaný aj ako ističová skrinka, rozvodný panel alebo rozvodná doska, je oveľa viac než len úložisko pre elektrické komponenty. Je to komplexné zariadenie, ktoré plní niekoľko zásadných funkcií:

• Distribúcia elektrickej energie: Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia.
• Ochrana pred preťažením a skratom: Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.
• Bezpečnostné odpojenie: Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách.
• Zónová kontrola: Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia.
• Riadiace a signalizačné funkcie: Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Typy elektrických rozvádzačov a ich špecifiká

Rozvádzače sa delia podľa viacerých parametrov. Okrem toho poznáme podľa umiestnenia a prevedenia samostatne stojace piliere, s možnosťou upevniť na betónový podklad, ktorý si vopred pripravíte. Ďalej sú v rámci rozvodných skríň na výber rôzne prevedenia podľa materiálu a teda môžu byť plastové, kovové alebo extra odolné - oceľové. To, ktorú si vybrať závisí od umiestnenia rozvodnej skrinky a taktiež vplyvov, ktorý bude vystavená. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže. Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku, vhodný v prípade dodatočných inštalácií.

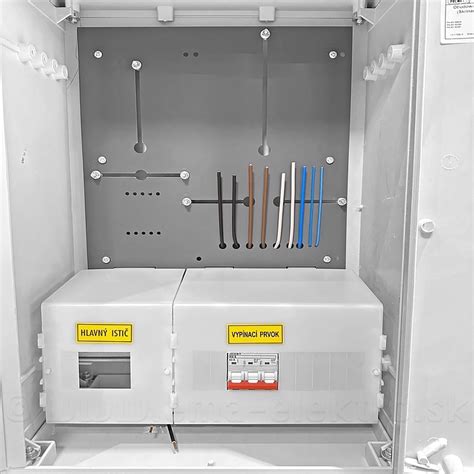

Elektromerový rozvádzač

Elektromerový rozvádzač je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálnych noriem. Dodáva sa spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Umiestnenie elektromerového rozvádzača je prísne regulované a musí byť na hranici pozemku, na verejne prístupnom mieste.

Elektromerové rozvádzače pre 1 elektromer

• SEZ Krompachy: K dispozícii v 1- alebo 3-fázovom vyhotovení, jednotarifné meranie. Rozvádzač neobsahuje istič (max. 63 A). Materiál: tvrdený polyester. Možná montáž do plota, na stenu alebo zamurovanie.
• SFOS Rimavská Sobota: Určený pre 1-fázové prípojky, jednotarifné meranie. Rozvádzač neobsahuje istič (max. 40 A). Materiál: tvrdený polyester spevnený sklolaminátom. Možná montáž do plota, na stenu alebo zamurovanie. Má o niečo kvalitnejšie vyhotovenie a odolnejšie skrutky.

Dvojelektromerový rozvádzač

• SEZ Krompachy: Umožňuje dvojtarifné meranie (lacnejší nočný prúd). Neobsahuje istič (max. 63 A). Materiál: tvrdený polyester. Možná montáž do plota, na stenu alebo zamurovanie. Ideálny pre dvojdomy alebo dve odberné miesta.

Elektromerové rozvádzače na zahrabanie do zeme

• SEZ Krompachy: Priestor pre 1 elektromer, jednotarifné meranie v 3 fázach. Nevhodné pre využívanie lacného nočného prúdu. Rozvádzač neobsahuje istič (max. 63 A). Materiál: tvrdený polyester so živicou zo sklených vlákien. Spodok prispôsobený na zahrabanie do zeme.
• SFOS Rimavská Sobota: Pre 3-fázové prípojky, jednotarifné meranie. Neumožňuje využívať lacnejší nočný prúd. Istič treba dokúpiť (max. 40 A). Materiál: tvrdený polyester so živicou zo sklených vlákien.
• SEZ Krompachy (trojfázové, dvojtarifné): Pripravené na dvojtarifné meranie. Rozvádzač neobsahuje hlavný istič. Vyrobené z tvrdeného polyesteru s prídavkom skleného vlákna. Spodok prispôsobený na zahrabanie priamo do zeme.

Tabuľka porovnania elektromerových rozvádzačov

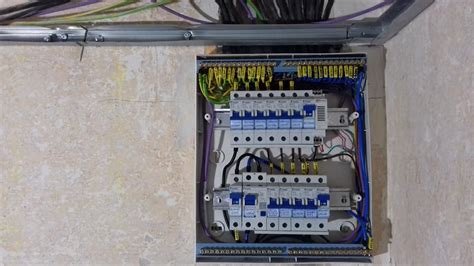

Rozvodná skriňa / Bytová rozvodnica

Na rozdiel od hlavných rozvádzačov sú rozvodnice často umiestnené tak, aby boli prístupné laickej obsluhe pre jednoduché spínanie alebo výmenu poistiek. Bytové rozvodnice slúžia na rozvod energie v bytoch, domoch, kanceláriách či ľahkom priemysle. Môžu byť určené na montáž na stenu (na omietku) alebo pod omietku.

Moderné modulárne rozvádzače umožňujú pridávať a meniť ističe bez odstávky celej elektroinštalácie. V jednom jedinom rozvádzači tak dnes bez problému skombinujete silnoprúdové okruhy pre zásuvky, slaboprúd pre dáta či dokonca riadiacu jednotku pre fotovoltiku.

Rozvodnice zápustné a na povrchovú montáž

• Zápustné rozvodnice KVM a sadrokartónové stien KVH: 1- až 4-radový dizajn pre murované alebo sadrokartónové steny. Rám a dvere vyrobené z oceľového plechu potiahnutého farbou.
• Rozvodnice 3- alebo 4-radové: Do murovanej steny (BK073.) alebo do sadrokartónovej steny (BK074.). Rám a dvere z oceľového plechu, dvere s výrezmi pre WiFi. Vybavené montážnymi lištami, perforovaným panelom, držiakom zariadení a dvojitou zásuvkou.
• Rozvodnice Amparo: Obsahujú rám s dverami, montážnu vaňu, lišty, plastový kryt, manuál, montážne príslušenstvo a materiál pre montáž do steny.

Ako správne dimenzovať rozvádzač?

Dimenzovanie rozvádzača je základom jeho bezpečnej a spoľahlivej prevádzky. Prvým krokom je spočítať si výkony všetkých prvkov, spotrebičov a zariadení, ktoré sa budú na rozvádzač pripájať. Z celkového súčtu následne odvodíte maximálny prúd pre jednotlivé okruhy a, samozrejme, aj pre hlavný prívod.

Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Pre koho je článok určený: Článok je vhodný pre pokročilých domácich majstrov, projektovo zameraných zákazníkov a investorov, ktorí chcú rozumieť logike návrhu bytového rozvádzača.

Normy a predpisy: Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

Bytový rozvádzač je „centrálny mozog“ elektroinštalácie. Odporúčame aspoň takých 30 % rezervu. Ale ak vopred viete, že budete do rozvádzače pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu.

Základné kroky pri dimenzovaní:

1. Výpočet zaťaženia: Štruktúrované hodnotenie na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Výpočet musí postupovať podľa postupov predpísaných Národným elektrickým kódexom (NEC) alebo ekvivalentnými národnými normami. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.
2. Plánovanie rastu a budúcnosti: Spotreba elektriny sa časom zvyšuje. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa:
   • Vybrať vyššiu prúdovú kapacitu (ampacitu).
   • Uprednostniť dodatočný priestor: Kapacita rozvádzača závisí aj od počtu miest pre ističe.
   • Predinštalovať chráničku: Pri rekonštrukcii je vhodné viesť prázdnu chráničku od rozvádzača na strategické miesta pre budúce rozšírenie.
3. Výber vhodnej skrinky: Zvážte veľkosť (počet modulov a radov), materiál (plast, kov, oceľ), stupeň krytia IP (napr. IP40, IP65).

Kľúčové komponenty rozvádzača

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.

• Kryt a skrinka: Vyrobené z odolných materiálov na ochranu vnútorných komponentov.
• Prípojnica (Zbernica): Lišta, nosný prvok pre elektrické rozvody v rozvádzači.
• Ističe: Chránia obvody pred preťažením a skratmi. Môžu byť jednopólové, dvojpólové, trojpólové s rôznymi charakteristikami (B, C).
• Prúdové chrániče (RCCB) a kombinované prúdové chrániče (RCBO): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. RCBO spája funkciu ističa a prúdového chrániča.
• Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti, najmä v dôsledku prepätia z atmosférických výbojov (blesku).
• Ďalšie komponenty: Relé, spínače, transformátory, meniče napätia, komunikačné moduly.

Bezpečnosť a legislatíva

Zapojenie rozvádzača a jeho údržba musia byť vykonávané kvalifikovaným elektrikárom s platným osvedčením. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.

Vždy si nechajte v rozvádzači rezervu pre budúce rozšírenie. Používajte kvalitné komponenty a dbajte na prehľadné usporiadanie vodičov. Dobré zapojenie rozvádzača je také, ktoré je nielen funkčné, ale aj prehľadné.

Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii.

Dôležité upozornenie: Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom.

Normy a predpisy: Všetky elektroinštalácie a rozvádzače musia zodpovedať platným národným normám (napr. STN) a miestnym predpisom. Kľúčové normy zahŕňajú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

Označenie a dokumentácia: Každý rozvádzač musí byť vybavený typovým štítkom, protokolom o kusových skúškach a dokumentáciou s pokynmi na inštaláciu, prevádzku a údržbu. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané, označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom. Chýbajúce záslepky na voľných modulových pozíciách sú častou chybou.
