Komplexný sprievodca elektrickými rozvádzačmi: Počet prístrojov, návrh a bezpečnosť

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Pochopenie ich funkcie, typov a komponentov je zásadné pre každého, kto sa zaoberá elektroinštaláciami, či už z profesionálneho alebo laického hľadiska. Tento článok si kladie za cieľ poskytnúť komplexný pohľad na svet elektrických rozvádzačov a rozvodníc, od základných definícií až po špecifické aplikácie a dôležité komponenty.

Rozvádzač a rozvodnica: Základné pojmy a rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický rozvádzač: Srdce elektroinštalácie

Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove.

Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

Komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

Kryt a skrinka

Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Odolnosť skrinky voči vonkajším vplyvom, najmä v exteriéri, udáva trieda krytia IP (Ingress Protection).

Ističe

Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení.

• Jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Toto je najpoužívanejší istič pre istenie zásuvkových obvodov v domácnostiach a kanceláriách.
• Trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Používa sa pre trojfázové obvody.

Prúdové chrániče (RCD) a kombinované chrániče (RCBO)

Prúdové chrániče (RCCB) poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny. Prúdový chránič (RCD) chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu. Kombinovaný chránič (RCBO) spája funkciu ističa aj prúdového chrániča v jednom prístroji a zvyšuje selektivitu. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy.

Prepäťové ochrany (SPD)

Pri návrhu rozvádzača je dôležité zvážiť aj prepäťové ochrany (SPD). Podľa typu pripojenia a bleskovej ochrany objektu doplňte SPD (typ 1/2/3). V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači.

Prípojnica, svorkovnice a prepojovacie lišty

Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov. Svorkovnice a prepojovacie lišty zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača.

• Jednopólový rozbočovací mostík N-7CZ v modrej farbe: Slúži na rozdelenie neutrálneho vodiča (N). Obsahuje 7 skrutkových svoriek pre vodiče do 16 mm².
• Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U): S prierezom 10 mm² a menovitým prúdom 63 A. Dĺžka lišty je 210 mm, čo zodpovedá 12 modulom.

Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím. Na ich montáž teda nepotrebujete skrutky.

Ďalšie komponenty

Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie. Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov (napr. modul zvončeka).

Typy a prevedenia elektrických rozvádzačov

Podľa umiestnenia a prevedenia

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

• Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách.
• Rozvodné skrine: V rámci rozvodných skríň existujú rôzne prevedenia podľa materiálu:
  • Plastové: Ľahké, cenovo dostupné a odolné voči korózii.
  • Kovové: Odolnejšie voči mechanickému namáhaniu a poskytujú lepšiu ochranu.
  • Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky, kde je vyžadovaná maximálna odolnosť.
• Na omietku (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene.
• Pod omietku (zápustné): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie otvoru do steny. Rozvodná skriňa pod omietku síce pôsobí nenápadne, ale vyžaduje vysekanie pomerne veľkého otvoru do steny, čo môže byť napríklad v paneláku problematické.

Podľa účelu použitia

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle. Môže byť použitá ako domový alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu alebo tenkého plechu.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení. Dodáva sa s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
• Poistková skrinka: Je vybavená poistkovými držiakmi a slúži najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) v podobe DIN lišty a dvierok.

Stavebné rozvádzače

Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Pri novostavbe ich budete potrebovať ešte pred elektromerovým rozvádzačom alebo hlavnou rozvodovou skrinkou, pretože zabezpečujú napájanie pre elektrické zariadenia používané počas stavebných prác. Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Určenie počtu prístrojov a výber rozvodnice

Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Štandardná šírka jedného prístroja je 1 modul (cca 18 mm). Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac. Závisí od počtu okruhov a použitých ochranných prvkov.

Ako vypočítať počet miest v rozvádzači

Na určenie počtu miest v rozvádzači je potrebné:

1. Nakresliť schému rozvádzača.
2. Pomocou schémy vytvoriť zoznam všetkých zariadení, ktoré sa majú nainštalovať, a uviesť šírku v moduloch.
3. Vypočítať celkovú šírku všetkých zariadení.

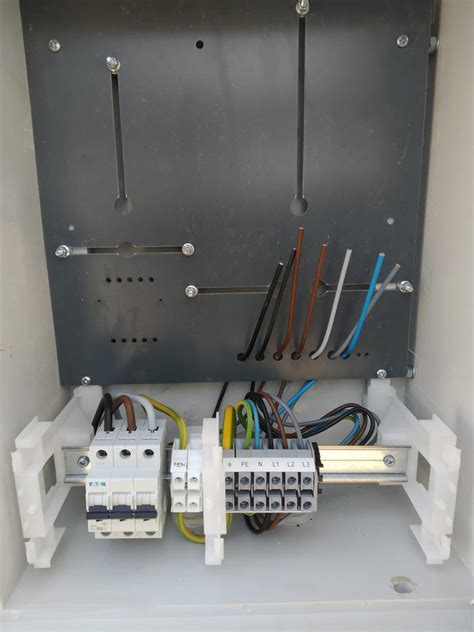

Pri výbere rozvádzača či rozvodnice je vždy múdre nechať si rezervu v počte niekoľkých modulov, pretože nikdy neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň takých 30 %, ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

Dizajn a bezpečnostné zásady

Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Dôležité upozornenie: Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Článok slúži na lepšie pochopenie problematiky.

Rozdelenie okruhov a selektivita

Rozdeľte okruhy pod viaceré RCD / RCBO, nekoncentrujte celý dom pod jeden prúdový chránič. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.

Inštalácia napäťového relé

Všetky elektrické spotrebiče a elektronika sú určené na 220 V. Ale v prípade poruchy siete - prepálenie nulového vodiča, skrat medzi nulovým a fázovým vodičom atď. - môže napätie vzrásť na 380 V, čo môže viesť k poruche zariadenia. Nebezpečný je aj pokles napätia pod prípustnú hranicu - ak sa jednoducho nezapne televízor alebo počítač, vyhorí chladnička a kompresor klimatizácie. Aby sa takýmto situáciám predišlo, je nainštalované VN relé. Na rozdiel od prúdového chrániča potrebujete len jeden, ktorého menovitý prúd je minimálne rovnaký ako prúd hlavného ističa.

Trieda krytia IP: Odolnosť a bezpečnosť

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie podmienky. Materiál, ako už bolo spomenuté, rozvodné skrinky sa vyrábajú z plastu, kovu alebo ocele, pričom voľba závisí od prostredia, v ktorom bude skrinka umiestnená a akým vplyvom bude vystavená.

Tabuľka 1: Prehľad tried krytia IP

Umiestnenie elektrického rozvádzača

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti.

Modulárne rozvodnice v interiéri

V prípade bytových alebo domových modulárnych rozvodníc/ističových skriniek platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice pre bezpečný prístup a manipuláciu. Toto zariadenie by sa nemalo nachádzať na schodisku ani vo vstavanej skrini, kde by mohla byť obmedzená ventilácia alebo prístup v prípade núdze.

Elektromerové rozvádzače a prípojky

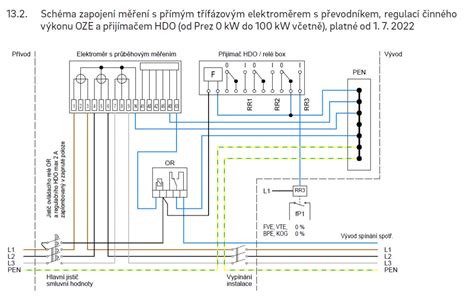

Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Najčastejšie je osadený na stĺpe elektrického vedenia alebo voľne stojaci. Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer. Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste.

Inštalácia, označenie a dokumentácia

Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra. Pred upevnením elektrického rozvádzača sa musí vyhotoviť schéma. Vychádza to zo schémy zapojenia bytu. Schéma zapojenia zobrazuje všetky prístroje v rozvádzači v byte za elektromerom. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy.

Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Odporúča sa:

• Označte jednotlivé rady (napr. svetlá, zásuvky, kúpeľňa).
• Označte prúdové chrániče, ističe a SPD (napr. typ a hodnotu).
• Pri každom ističi uveďte stručný popis okruhu (napr. zásuvky obývačka).

Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. K rozvádzaču musí výrobca dodať typový (výrobný) štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky.

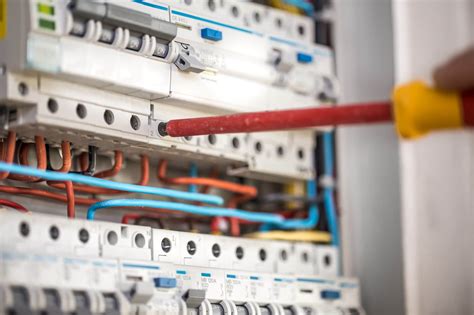

Pravidelná kontrola a údržba

Rozvodná doska nie je konštrukcia, ktorú možno postaviť a zabudnúť na ňu. Po inštalácii rozvodnej skrine je potrebná jej pravidelná kontrola:

• Po mesiaci používania sa rozvodná skrinka otvorí a svorky v nej sa stlačia.
• Dospelí obyvatelia bytu by mali byť poučení o tom, ako sa obsluhuje elektrický rozvádzač a čo robiť v prípade, že dôjde k vypnutiu ochranného zariadenia.
• Raz mesačne sa musí opäť skontrolovať funkčnosť prúdových chráničov a prúdových chráničov inštalovaných v rozvodnej skrini.

Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.
