Rozdeľovač, niekedy nazývaný aj rozvádzač, patrí ku základným komponentom potrebným pre podlahové vykurovanie. Je to zariadenie na miešanie a rozdeľovanie toku vody z kotla k podlahovému vykurovaniu. Rozdeľovače sú neoddeliteľnou súčasťou inštalácie rôznych druhov vykurovania. Teplú vodu zohriatu kotlom rozdeľuje do jednotlivých vykurovacích okruhov, kde prostredníctvom rúrok následne odovzdáva teplo akumulačnej vrstve. Jeho úlohou je rozvádzať teplú vodu/médium do jednotlivých okruhov a naopak vracať už vychladnutú vodu/médium naspäť do spätného potrubia. Rozdeľovač kúrenia je podstatnou časťou vykurovacieho systému.
Výhody používania rozdeľovačov pre podlahové kúrenie
Riešenie kúrenia cez takýto rozdeľovač má mnoho výhod. Najväčšou prednosťou je možnosť regulovania prietoku vody, to znamená, že týmto spôsobom môžeme jednoducho regulovať vetvy podlahového vykurovania a tým docieliť rovnomerné teplotné odovzdávanie do podlahy. Pre maximálny komfort pri minimálnej spotrebe energie je hydraulické vyváženie mimoriadne dôležité.
Kľúčové komponenty a funkcie rozdeľovača
Rozdeľovač sa skladá z prívodného a spätného zberača. Rozdeľovač pre podlahové vykurovanie môže byť s prietokomermi (majú od 2 - 16 okruhov) alebo bez nich. Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Spätný zberač zaisťuje optimálne hydraulické vyváženie. Rozdeľovače s menším prietočným množstvom umožňujú lepšie vyregulovanie kúrenia. Pri podlahovom kúrení je na rozdeľovač napojená každá trubka v podlahe.
Komponenty pre statickú reguláciu
- Regulačné šróbenia na rozvádzacej tyči (tyč prívodu), ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania.

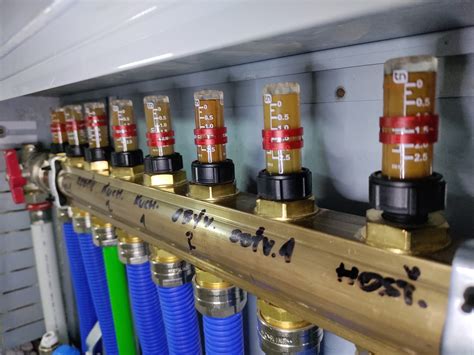

- Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch.
- Tyče s reguláciou prietoku bez prietokomerov - regulácia pri týchto rozdeľovačoch sa vykonáva imbusovým kľúčom, ktorým otvárame / zatvárame regulačný ventil.
Komponenty pre termostatickú reguláciu
- Termostatické vložky v zbernej tyči (tyč spiatočky).
- Na termostatickú reguláciu slúžia termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
Komponenty pre odvzdušnenie, vypustenie a odstavenie systému
- Odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily, ktoré slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch.
- Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.
Doplnky rozdeľovača
Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky, skrinky na umiestnenie rozdeľovača a termoelektrické hlavice, pri ktorých je dôležité overiť si ich kompatibilitu s daným rozdeľovačom.
Materiál a kvalita rozdeľovačov - prečo je dôležitá
Počas prevádzky je rozdeľovač sústavne namáhaný, a práve preto by ste mali klásť dôraz na jeho kvalitu. Bohužiaľ, práve rozdeľovač je prvok, ktorý patrí pri kúrení medzi najpodceňovanejšie. Nároky na jeho kvalitu sa znižujú, čo môže mať na celý vykurovací systém negatívne dopady. Mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny, bez systému zachytávania oxidu železa a pod. Hoci sú takéto rozdeľovače výrazne lacnejšie, môže dôjsť k mikroprasklinám v stenách rozdeľovača a úniku vykurovacej kvapaliny.
Podľa materiálu si môžete vybrať nerezový alebo mosadzný rozdeľovač. Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze práve preto, lebo mosadz je pevný materiál s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľný. Samozrejme, aby mala mosadz tie správne vlastnosti, je dôležitý pomer jednotlivých zložiek v samotnej zliatine, hlavne množstvo obsahu medi, ktorý veľa napovie o jej výslednej kvalite. Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %. Výrobca Giacomini sa radí ku najväčším spracovateľom mosadze v Európe, kde sa denne množstvo spracovanej mosadze pohybuje na úrovni 70 ton.
Podlahové kúrenie a zónová regulácia - ako funguje?
Hydraulické vyváženie a typy rozdeľovačov
V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne.
Tyčový rozdeľovač je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sa radia k najčastejšie vyrábaným aj predávaným vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo v prípade výmeny z dôvodu poškodenia niektorého zo stredových či koncových kusov.
Správne umiestnenie a inštalácia skrinky rozdeľovača
Umiestnený je v skrinke k tomu určenej. Rozdeľovač a jeho skrinku je vhodné umiestniť čo najviac do stredu dispozície bytu alebo podlažia v rodinnom dome, aby sme čo najviac predišli veľkým rozdielom v dĺžke vykurovacích okruhov. Je dôležité umožniť neskorší prístup k prípadnému servisu.
Postup osadenia skrinky
- Najdôležitejšie je poznať pred osadením skrinky finálnu skladbu podlahy.
- Skrinku rozdeľovača totiž osádzame do takej výšky, aby sa spodná hrana ochranného plechu proti zatečeniu poteru nachádzala 5mm pod horným okrajom nanášaného poteru.
- Nožičky podomietkovej skrinky by mali byť u kvalitnej skrinky výškovo nastaviteľné a osádzame ich na surovú podlahu.
- Skrinku zapustíme do steny tak hlboko, aby jej hrany lícovali s hranami výklenku. Pokiaľ je aj hĺbkovo nastaviteľná, nemusíte sa báť, keď bude zapustená aj hlbšie, s omietkou bude zalícovaný jej rám, ktorý založíme nakoniec. Rozsah posunutia rámu býva až 5cm.
- Pochopiteľne musí byť skrinka zarovnaná pomocou vodováhy horizontálne aj vertikálne. Prípadný väčší priestor medzi skrinkou a otvorom v stene vyplníme montážnou penou a skrinku odporúčame i dočasne podoprieť, pokým pena zatuhne.
- Kvalitná skrinka pre rozdeľovač na podlahové kúrenie má pripravené vyberateľné otvory pre prípadné napojenie hlavného potrubia z každej strany rozdeľovača, respektíve pre pretiahnutie káblov zónovej regulácie a napájania.
Zabezpečenie rozdeľovača pre nanesenie poteru
Poter bude potrebné oddeliť od všetkých vystupujúcich konštrukčných dielov špárami tak, aby bol umožnený jeho pohyb aspoň 5mm. Preto sa odporúča potiahnuť dilatačný pás aj priamo do skrinky a upevniť ho na zadnú stenu. Skrinka by mala mať predný ochranný plech odnímateľný, to Vám umožní lepšiu manipuláciu v jej vnútri. Po nalepení dilatačného pásu ho opäť založíme a naň ešte môžeme nalepiť ochrannú fóliu alebo ďalší dilatačný pás.
Ako správne vybrať rozdeľovač na podlahové kúrenie
Pri správnom výbere je dôležité prihliadať na viacero aspektov. V prvom rade ak chceme, aby nám rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu, z ktorého je vyrobený. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči. Termoelektrické hlavice sú nevyhnutným doplnkom, pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty. Je nutné si však overiť ich kompatibilitu (pokiaľ kombinujeme viacero výrobcov). Istotou je vsadiť na jedného výrobcu. Našťastie máme v dnešnej dobe mnoho už skompletovaných rozdeľovačov, ktoré treba len osadiť do skrinky a pripojiť na okruhy podlahového vykurovania.
