Rozvádzač v elektrotechnike je skriňa, do ktorej je zavedených niekoľko káblov a ktorá obsahuje elektrické prístroje na istenie, meranie a ovládanie elektroinštalácie. Prívodných aj odchádzajúcich káblov môže byť väčšie množstvo. Vstupuje napájací kábel a káble od rôznych snímačov, čidiel, ovládačov. Vystupujú káble k ďalším (podružným) rozvádzačom, k jednotlivým spotrebičom (elektrický sporák), alebo zásuvkovým a svetelným okruhom. Spoločnosť Legrand ponúka širokú škálu modulárnych rozvádzačov navrhnutých pre rôzne aplikácie a typy montáže, ktoré spĺňajú najvyššie štandardy kvality a bezpečnosti.

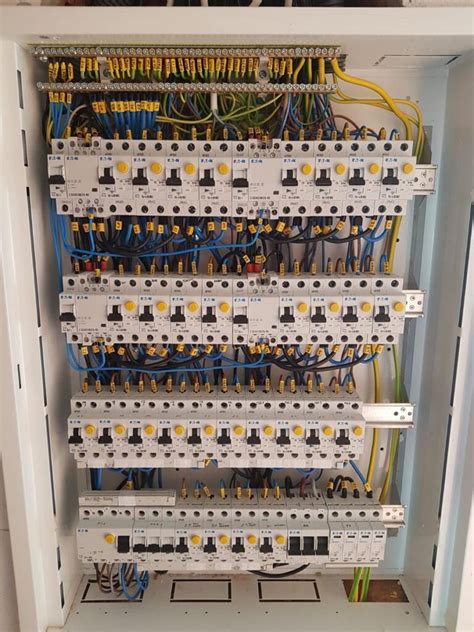

Rozvádzače Legrand pre Zapustenú Montáž
Rozvádzače Legrand určené pre zapustenú montáž sú navrhnuté s dôrazom na bezpečnosť a funkčnosť. Sú vyrobené zo samozhasiteľného materiálu, pričom prešli skúškou žeravým drôtom pri 750 °C podľa STN EN 60695-2-1. Tieto rozvádzače sú v súlade s normou STN EN 60439-1 a sú dodávané kompletne s DIN lištami a čelnými krytmi. Charakteristický je pre ne odnímateľný rám s DIN lištami, čo uľahčuje inštaláciu. Štandardne sú k dispozícii vo farbe RAL 7035.
Čo sa týka stupňa krytia, pre zapustenú montáž dosahujú IP 40 - IK 08 s dverami a IP 30 - IK 04 bez dverí. Dodávané sú kompletne s kovovou krabicou na zapustenú montáž, odnímateľným montážnym rámom s DIN lištami, neizolovanou svorkovnicou na pripojenie ochranných vodičov: 36 x 1,5 a 10 mm2 a 2 x 35 mm2, Ss krycím obvodovým rámom a čelnými krytmi. Minimálna hĺbka zapustenia do podkladu je 100 mm. Typická kapacita pre niektoré modely je 24 modulov v 1 rade.
Rozvádzacie skrinky v spolupráci so spoločnosťou Elsteel | Legrand UK & Ireland
Rozvádzače Legrand pre Povrchovú Montáž
V rámci produktového portfólia Legrand sú dostupné aj rozvodnice určené pre povrchovú montáž, ktoré ponúkajú rôzne kapacity a rozmery.
Séria Practibox S
Séria Practibox S zahŕňa širokú škálu rozvodníc pre povrchovú montáž, ktoré sú dostupné v jednoradových až štvorradových prevedeniach s rôznym počtom modulov. Tieto rozvodnice sú navrhnuté pre jednoduchú a efektívnu inštaláciu.
Technické Parametre Sérii Practibox S
| Model | Rady | Moduly | Výška (mm) | Šírka (mm) | Hĺbka (mm) |
|---|---|---|---|---|---|
| Rozvodnica Legrand Practibox S | 1-radová | 4 | 216 | 184 | 100 |
| Rozvodnica Legrand Practibox S | 1-radová | 8 | 226 | 256 | 100 |
| Rozvodnica Legrand Practibox S | 1-radová | 12 | 236 | 328 | 107 |
| Rozvodnica Legrand Practibox S | 1-radová | 18 | 236 | 436 | 107 |
| Rozvodnica Legrand Practibox S | 1-radová | 22 | 236 | 508 | 107 |
| Rozvodnica Legrand Practibox S | 2-radová | 24 | 386 | 328 | 108 |
| Rozvodnica Legrand Practibox S | 2-radová | 36 | 386 | 436 | 108 |
| Rozvodnica Legrand Practibox S | 3-radová | 36 | 536 | 328 | 108 |
| Rozvodnica Legrand Practibox S | 3-radová | 54 | 616 | 436 | 108 |
| Rozvodnica Legrand Practibox S | 4-radová | 48 | 766 | 328 | 108 |
| Rozvodnica Legrand Practibox S | 4-radová | 72 | 766 | 436 | 108 |
Skrinky Legrand EKINOXE
Kompaktné skrinky Legrand EKINOXE predstavujú ďalšie riešenie pre menšie inštalácie alebo doplnkové moduly. Sú dostupné v prevedení s 1, 2 alebo 4 modulmi a sú charakteristické svojimi špecifickými rozmermi a stupňom krytia.
- Skrinka Legrand EKINOXE 1 modul. Výška 140 mm, šírka 30 mm, hĺbka 72 mm. Trieda II - IP 30 - IK 05.
- Skrinka Legrand EKINOXE 2 moduly. Výška 140 mm, šírka 50 mm, hĺbka 72 mm. Trieda II - IP 30 - IK 05.
- Skrinka Legrand EKINOXE 4 moduly. Výška 160 mm, šírka 90 mm, hĺbka 74 mm. Trieda II - IP 30 - IK 05.
