Bezpečnosť elektrických zariadení v priestoroch s nebezpečenstvom výbuchu je kritickou oblasťou elektroinštalácií. Elektrické zariadenia a produkty do priestorov s nebezpečenstvom výbuchu sa často musia vyrábať na mieru, aby plne vyhovovali podmienkam, do ktorých budú nasadené. V týchto náročných prostrediach je nevyhnutné nielen správne vyhotovenie rozvádzačov, ale aj použitie atestovaných komponentov, ako sú napríklad nevýbušné prepäťové ochrany či špeciálne kontaktné bloky.
Zóny výbušnej koncentrácie prachu
Pre správny návrh a výber zariadení je kľúčové delenie priestorov podľa rizika vzniku výbušnej zmesi prachu so vzduchom:
- Zóna 20: Miesta, kde sa nebezpečné množstvo výbušnej zmesi vyskytuje často alebo dlhodobo (najviac nebezpečná zóna). Zvyčajne ide o vnútorné priestory zariadení ako sú silá, sušiarne či odsávacie zariadenia.
- Zóna 21: Priestory, kde sa pri normálnej prevádzke rozvírením usadeného prachu krátkodobo vytvára nebezpečné množstvo výbušnej zmesi.
- Zóna 22: Miesta, kde je nepravdepodobné, že sa pri normálnej prevádzke vytvorí výbušná zmes. Ak vznikne, tak len po krátku dobu.
Špecifiká distribučných rozvádzačov PENDA
Norma STN EN 61439-5: 2011 definuje požiadavky pre distribučné rozvádzače inštalované vo verejných priestoroch, známe ako PENDA (public electricity network distribution assembly). Tieto zariadenia prijímajú elektrickú energiu z napájacích miest a distribuujú ju ďalej do káblových rozvodných sietí.
Rozvádzače PENDA sa delia na:
- PENDA-O: Vonkajšie distribučné rozvádzače, ktoré musia byť v priestoroch prístupných verejnosti vybavené krytím aspoň IP 34D.
- PENDA-I: Vnútorné distribučné rozvádzače určené na montáž v interiéroch.
Čo neznášajú ploštice a ako vyzerajú štípance od ploštíc
Technické vybavenie a skúšky kvality
Každý vyrobený rozvádzač musí byť označený typovým štítkom, ktorý je trvanlivý a čitateľný. Výrobca je povinný vykonať na každom rozvádzači minimálny rozsah skúšok podľa STN 33 1345: 1992, medzi ktoré patria:
- Skúška izolácie: Meranie izolačného odporu pri jednosmernom napätí aspoň 500 V.
- Skúška vysokým napätím: Overenie elektrickej pevnosti striedavým alebo jednosmerným napätím v rozsahu 2,5 kV až 12 kV v závislosti od menovitého impulzného výdržného napätia.
| Typ skúšky | Parametre | Účel |
|---|---|---|
| Izolačný odpor | min. 500 V DC | Kontrola kvality izolácie |
| Vysokonapäťová skúška | 2,5 - 12 kV | Overenie elektrickej pevnosti |
Bezpečnostné opatrenia v prevádzke
Pri práci v prostredí s rizikom výbuchu (najmä v zóne 22) sa nasadzujú špeciálne bezpečnostné vysávače, ktoré zabraňujú vzniku nebezpečnej zmesi prachu so vzduchom. Taktiež je nevyhnutné, aby všetky elektrické rozvádzače nízkeho napätia boli navrhnuté tak, aby sa predchádzalo priamemu dotyku so živými časťami a aby bola zabezpečená ochrana pri poruche prostredníctvom trvalého potenciálu zeme.

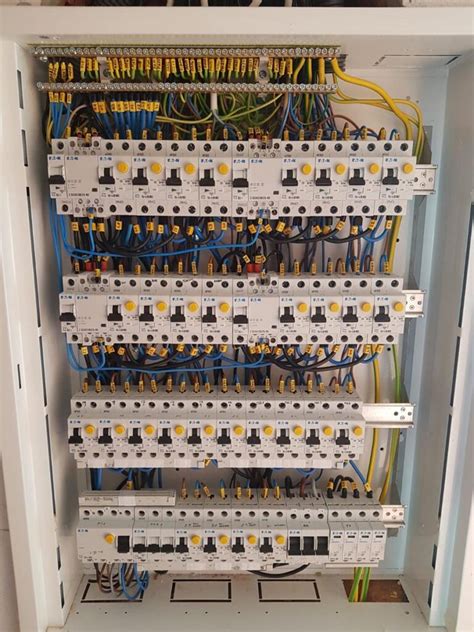

Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom. Kvalitné označenie prístrojov v rozvádzači a prehľadná technická dokumentácia sú základom pre bezpečnú údržbu a prevádzku zariadenia.
