Elektrické rozvádzače slúžia ako kritické jadro rozvodov elektrickej energie, zabezpečenie bezpečného a efektívneho toku elektriny od zdrojov výroby ku koncovým užívateľom. Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. Tieto systémy obsahujú základné komponenty, ktoré chránia obvody, izolujú poruchy a umožňujú údržbu bez prerušenia dodávky energie.
Pochopenie základov elektrických rozvádzačov zahŕňa integrované zostavy zariadení, ktoré riadia, chránia a izolujú elektrické obvody v rámci distribučných systémov.
Kľúčové komponenty a ich úloha v rozvádzačoch
Každý prvok vo vnútri elektrického rozvádzača vykonáva odlišné, ale vzájomne prepojené úlohy pri riadení a ochrane toku elektrickej energie.
- Istič: Automatické elektrické spínače určené na ochranu obvodov pred preťažením alebo skratom. Pri zistení abnormálneho toku prúdu sa istič okamžite vypne, aby sa predišlo poškodeniu zariadenia a zaistila sa bezpečnosť.
- Prípojnice: Vodivé tyče, zvyčajne vyrobené z medi alebo hliníka, ktoré vedú a rozvádzajú elektrický prúd medzi obvodmi. Tieto komponenty fungujú ako primárne tepny elektrického rozvodu v rámci rozvádzačovej zostavy.
- Ochranné relé: Inteligentné zariadenia, ktoré nepretržite monitorujú elektrickú sieť a hľadajú poruchové stavy.
Špecifiká a výzvy vonkajšieho prostredia
Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie. Závisí najmä od miesta montáže (interiér/exteriér) a požadovaného krytia IP.
Rozvádzače a rozvodnice slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP.
Naučte sa IP kódy a ochranu pred elektrickým vniknutím

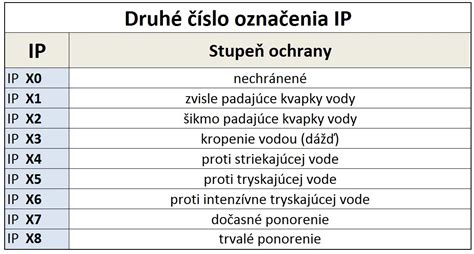

Krytie IP: Základ ochrany vo vonkajšom prostredí
Jedným z najdôležitejších parametrov pre rozvádzače inštalované vo vonkajšom prostredí je stupeň ochrany, známy ako krytie IP (Ingress Protection). Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu. Pre vonkajšie prostredie sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Vyššie IP znižuje riziko vniknutia prachu a vody.
V praxi sa používajú od bytových modulárnych rozvádzačov až po skriňové prázdne rozvodné skrine do dielní a prevádzok. Napríklad, iné nároky má bytový rozvádzač (napr. 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napr. IP55) alebo zásuvková rozvodnica do exteriéru (napr. IP54-IP67).
Krytie (IP) - do interiéru sa bežne volí IP20/IP30 alebo IP40, do dielne a exteriéru IP44, IP54, IP55 až IP67. Príkladom je zásuvková rozvodnica s držiakom a vývodkou v IP67, ktorá lepšie znáša mokré a prašné prostredie.
Materiál a odolnosť skrine
Materiál a odolnosť skrine sú kľúčové pre dlhodobú funkčnosť a bezpečnosť. Plastové skrine sú ľahké a vhodné do bežných priestorov, zatiaľ čo kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napr. prázdne kovové skrine v IP55). Možné je aj špeciálne prevedenie náterom do tropických podmienok a v pevnom prevedení aj nerezové vyhotovenie.
Pevné konštrukčné prevedenie rozvádzačov spĺňa všetky požiadavky noriem na výrobu elektrických rozvodových zariadení nízkeho napätia. Sú určené aj pre aplikácie vyžadujúce seizmickú odolnosť, prípadne pre projekty vyžadujúce atypické rozmery skríň alebo špeciálnu zváranú konštrukciu, ktorá je optimalizovaná pre odolnosť voči seizmickým účinkom a vibráciám. Tieto vyhotovenia sú dostupné do vonkajšieho aj vnútorného prostredia.
Typy rozvádzačov pre rôzne vonkajšie aplikácie

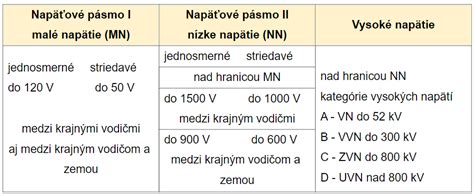

Nízkonapäťové a Strednonapäťové Rozvádzače
Rozvádzačové systémy sa primárne kategorizujú podľa ich prevádzkových úrovní napätia:
| Typ rozvádzača | Rozsah napätia | Primárne aplikácie |
|---|---|---|
| Nízkonapäťový (NN) spínací prístroj | ≤ 1 kV | Komerčné budovy, zariadenia ľahkého priemyslu, dátové centrá |
| Vysokonapäťový (MV) spínací prístroj | 1 - 36 kV | Elektrárne, elektrické rozvodne, ťažké priemyselné prevádzky |
Nízkonapäťové rozvádzače riadia konečnú distribúciu a ochranu v systémoch koncových používateľov, pričom rozvádzač vysokého napätia riadi tok energie vyššieho napätia na úrovni prenosu a rozvodní.
Dôležitou súčasťou programu je výroba nízkonapäťových (NN) rozvádzačov, vrátane sériovej výroby. Zabezpečuje sa kvalifikácia rozvádzačov podľa požiadaviek zákazníka (seizmicita, magnetické pole, vibrácie, starnutie, EMC, ...).
Zásuvkové rozvodnice pre exteriér
Zásuvkové rozvodnice riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napr. IP44 až IP67 podľa prostredia.
Nástenné rozvádzačové skrinky
Nástenné rozvádzačové skrinky sú určené na povrchovú, prípadne zapustenú montáž, alebo montáž priamo na konštrukciu technologických zariadení. Oblasť použitia nástenných rozvádzačových skriniek je veľmi univerzálna vzhľadom na rozmerovo kompaktné vyhotovenie a variabilné prístrojové vybavenie, ktoré je vždy definované podľa individuálnych potrieb zákazníka.
Pokročilé technológie a bezpečnostné prvky
Vývoj elektrických rozvádzačov kladie dôraz na modularitu, digitálnu integráciu a vylepšenú bezpečnostnú inteligenciu. Moderné systémy teraz zahŕňajú:
- Senzory IoT na monitorovanie teploty a vlhkosti v reálnom čase
- Inteligentné relé umožňujúce stratégie prediktívnej údržby
- Modulárne ističe do zásuvky uľahčenie rýchlej rekonfigurácie systému
- Systémy na detekciu oblúkového výboja výrazne zvyšujúce bezpečnosť personálu
Tieto technologické pokroky minimalizujú prevádzkové prestoje, zjednodušujú postupy údržby a zlepšujú celkovú energetickú účinnosť v celom elektrickom distribučnom systéme. Pre rozvádzače vyrábané v prevedení klasické a modulárne je kladený veľký dôraz na osobnú bezpečnosť obsluhy, ako napríklad systém ochrany proti elektrickému oblúku (výfukové klapky nad hlavným zbernicovým systémom, odvod plynov z pevných a výsuvných blokov, prepážky medzi jednotlivými poľami, dodatočné zámky na dverách a pod.).
E-abel, ako globálny poskytovateľ elektrických krytov a panelových systémov, navrhuje kryty kompatibilné s rozvádzačmi, ktoré sa bezproblémovo integrujú s inteligentným monitorovaním, tepelným riadením a riešeniami pre zapojenie do prevádzky.
Technické parametre rozvádzačov
Rozvádzače sú navrhnuté s precíznymi elektrickými parametrami, ktoré zaisťujú ich spoľahlivú a bezpečnú prevádzku v rôznych podmienkach.
Elektrické parametre
| Parameter | Hodnota |
|---|---|
| Menovité prevádzkové napätie (Ue) | 690V |
| Menovité izolačné napätie (Ui) | 1000 V |
| Menovitá frekvencia | 40-60 Hz |
Hlavné horizontálne prípojnice
| Parameter | Hodnota |
|---|---|
| Menovitý prúd (In) | do 8500 A |
| Menovitý krátkodobý prúd (Icw) | do 100 kA /sec |
| Menovitý dynamický výdržný prúd (Ipk) | do 220 kA |
Vertikálne prípojnice - pevné
| Parameter | Hodnota |
|---|---|
| Menovitý prúd (In) | do 5500 A |
| Menovitý krátkodobý prúd (Icw) | do 130 kA/sec |
| Menovitý dynamický výdržný prúd (Ipk) | do 300 kA |
Kvalitne zvolený rozvádzač alebo rozvodnica znamená bezpečnejšiu inštaláciu, jednoduchšiu revíziu, rýchlejší servis a menšie riziko dodatočných úprav pri rozširovaní rozvodov.
Často kladené otázky
-
Aké krytie IP zvoliť pre rozvodnicu do exteriéru alebo na stavbu?
Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Príkladom je zásuvková rozvodnica s vývodkou a držiakom v IP67, ktorá lepšie znáša mokré a prašné prostredie.
-
Čo znamená „5P“ pri zásuvke 400 V a kedy ho potrebujem?
Označenie 5P znamená päťpólové vyhotovenie (L1, L2, L3, N, PE). Použijete ho pri trojfázových spotrebičoch, ktoré vyžadujú aj pracovný vodič N (napr. kombinované záťaže 230/400 V). V ponuke sú zostavy napr. 16 A/400 V/5P v kombinácii s 230 V zásuvkami.
-
Aký je rozdiel medzi neistenou rozvodnicou a rozvodnicou s možnosťou istenia?
Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia a ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice (moduly/miesto), čo je praktické, ak potrebujete mať ochranu priamo pri odberných zásuvkách.
-
Koľko modulov má mať bytový rozvádzač a prečo sa oplatí rezerva?
Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napr. 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napr. 90M). Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine.
-
Kedy zvoliť rack skriňu a kedy klasický elektrický rozvádzač?
Rack skriňa je určená pre slaboprúdové rozvody a dátové prvky (patch panely, switch, organizácia kabeláže), typicky v 10" alebo 19" štandarde. Klasický elektrický rozvádzač je pre silnoprúdové prístroje na DIN lištu a istenie okruhov. Nekombinujte ich bez jasného návrhu a oddelenia obvodov.
-
Má zmysel riešiť náhradné dvere alebo transparentné dvierka už pri výbere rozvádzača?
Áno, najmä v prevádzkach, kde hrozí mechanické poškodenie alebo potrebujete rýchlu vizuálnu kontrolu. Priehľadné dvere zjednodušia kontrolu stavu bez otvorenia, a dostupnosť náhradných dverí/dvierok pre konkrétny typ rozvádzača skracuje prestoje pri servise.
