Elektronická požiarna signalizácia (EPS) predstavuje kľúčový prvok protipožiarnej bezpečnosti v objektoch. Jej nasadenie a správna funkčnosť sú neoddeliteľne spojené s konštrukciou a umiestnením elektrických rozvádzačov, ktoré zabezpečujú spoľahlivé napájanie a distribúciu energie. Cieľom tohto článku je poskytnúť ucelený prehľad o požiadavkách na EPS a súvisiacich elektrických rozvádzačoch v rámci požiarnych úsekov.
Význam a uplatnenie elektronickej požiarnej signalizácie (EPS)
EPS sa inštaluje predovšetkým v prípadoch, ak sa sleduje zníženie požiarneho rizika požiarneho úseku použitím súčiniteľa požiarnej signalizácie c1. Je tiež nevyhnutná, ak požiarny úsek obsahuje ťažko nahraditeľné alebo nenahraditeľné hodnoty, prípadne ak je potrebné zabezpečiť včasnú evakuáciu osôb.
Rozlišuje sa úplné a miestne stráženie budovy pomocou EPS. Miestne stráženie sa vzťahuje minimálne na celý požiarny úsek. V niektorých prípadoch, napríklad ak ide o miestne ohraničené požiarne zaťaženie nad 6,0 kg·m-2, resp. 0,06 kg·m-1, stačí miestne stráženie.
Požiarne zaťaženie a medzipriestory
Dôležitým faktorom pre návrh EPS je výpočtové požiarne zaťaženie. Do výpočtu požiarneho zaťaženia sa započítavajú aj stavebné konštrukcie ohraničujúce priestor s výnimkou podlahy.
Zvláštnu pozornosť si vyžadujú medzipriestory nad stropnými podhľadmi a pod zvýšenými podlahami so svetlou výškou nad 0,3 m v prípade, keď je výpočtové požiarne zaťaženie 3,0 kg·m-2. Rovnako sa berú do úvahy medzipriestory so svetlou výškou 0,3 m alebo pri požiarnom zaťažení 3 kg·m-2.

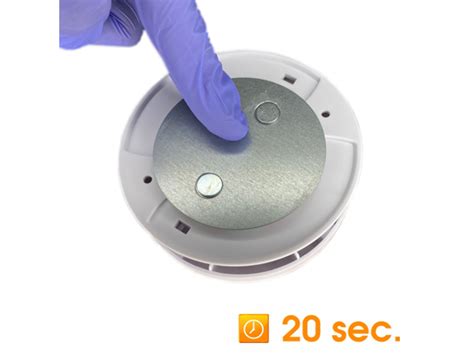

Typy požiarnych hlásičov a kritériá ich výberu
Výber vhodného typu hlásiča závisí od pravdepodobného druhu požiaru, príp. od charakteru materiálov v stráženom priestore. Rôzne typy hlásičov reagujú na odlišné prejavy požiaru:
- Ak sa v začiatočnej fáze požiaru ráta s vývinom tlenia, ktoré charakterizuje intenzívna tvorba dymu, nedostatok konvenčného tepla a veľmi malé alebo žiadne vyžarovanie plameňa, sú vhodné dymové hlásiče. Tie sú tiež vhodné, ak sa už v začiatočnej fáze požiaru predpokladá tvorba spalín a hustého dymu, čím sú ohrozené osoby alebo tovar citlivý na dym.
- Ak sa v začiatočnej fáze požiaru predpokladá intenzívny vývin tepla, intenzívne vyžarovanie plameňov a tvorba dymu, môžu sa použiť dymové a tepelné hlásiče, prípadne hlásiče vyžarovania plameňa.
Z hľadiska citlivosti jednotlivých druhov možno konštatovať, že tepelné hlásiče sa vyznačujú menšou citlivosťou ako ionizačné hlásiče. Pri hlásičoch reagujúcich na svetlo si treba uvedomiť, že hodnota svetelnej energie sa znižuje so štvorcom vzdialenosti od zdroja a že svetelné lúče môže zatieniť akákoľvek nepriehľadná prekážka.
Umiestnenie a inštalácia hlásičov
Požiarne hlásiče sa môžu umiestňovať len tam, kde ich funkčný princíp, resp. zvolený typ nie je ovplyvnený okolitými podmienkami. Treba si uvedomiť, že čím vyšší je priestor, tým náročnejšie môže byť optimálne umiestnenie hlásičov. Zanedbať možno vyššie časti stropu s veľkosťou menšou ako 10 % celkovej plochy stropu, ak tieto časti nie sú väčšie ako najväčšie dovolené plochy strážené jedným hlásičom.
Environmentálne podmienky pre hlásiče
Dymové a kombinované tepelné hlásiče a hlásiče vyžarovania plameňa sa môžu inštalovať v prostredí s teplotou od -20 do +50 °C. Pri teplotných hlásičoch sa maximálna časť hlásiča musí nastaviť na referenčnú teplotu o 10 až 35 °C vyššiu, ako je najvyššia očakávaná teplota hlásiča, ktorá sa môže vyskytnúť vplyvom klimatických alebo prevádzkových podmienok.
Pri teplotách pod 0 °C nemožno použiť tepelné hlásiče s maximálnou časťou reagujúcou na prekročenie nastavenej teploty. Pri teplote prostredia pod 0 °C treba zabezpečiť, aby sa hlásiče nepokryli námrazou. Pri inom teplotnom prostredí sa môžu použiť len špeciálne hlásiče, ktorých spôsobilosť je overená skúškou.
Dymové hlásiče sa môžu inštalovať v prostredí, kde rýchlosť prúdenia vzduchu neprekročí hodnotu 5 m·s-1 (pre vyššie rýchlosti prúdenia sú určené špeciálne hlásiče). Pre použitie hlásičov v prostredí s relatívnou vlhkosťou do 93 % neplatia žiadne obmedzenia, ak je isté, že nebude dochádzať ku kondenzácii.
Tabuľka 1: Vhodné teplotné podmienky pre inštaláciu hlásičov EPS
| Typ hlásiča | Rozsah teploty okolia | Poznámka |
|---|---|---|
| Dymové hlásiče | -20 °C až +50 °C | Maximálna rýchlosť prúdenia vzduchu 5 m/s. |
| Kombinované tepelné hlásiče | -20 °C až +50 °C | |
| Hlásiče vyžarovania plameňa | -20 °C až +50 °C | |
| Tepelné hlásiče (max. časť) | Nad 0 °C | Nastavenie na referenčnú teplotu o 10-35 °C vyššiu ako max. očakávaná. Pri teplotách pod 0 °C nemožno použiť. |
| Špeciálne hlásiče | Iné teplotné prostredie | Spôsobilosť overená skúškou. |
Vplyv vzduchotechniky a špecifické umiestnenie
V prostredí, kde je nainštalovaná vzduchotechnika, treba predpokladať ovplyvnenie aerodynamických podmienok pri šírení a riedení dymu a inštalovať vyšší počet hlásičov na jednotku plochy.
- Ak sa zo stráženého priestoru odsáva použitý vzduch cez stenu a čistý vzduch vstupuje protiľahlou stenou, umiestňujú sa hlásiče bližšie k odsávacej stene.
- Ak vstupuje čistý vzduch do stráženého priestoru stropom a použitý vzduch sa odsáva podlahou, umiestňujú sa hlásiče na strop na miestach, kde sa pomocou zásten vytvorí obmedzený priestor, v ktorom sa pri požiari hromadia spaliny.
- Pri vstupe čistého vzduchu podlahou a odsávaní použitého vzduchu cez strop sa hlásiče umiestňujú pod stropom symetricky v priemernej hustote.
Hlásiče na stráženie priestoru sa nesmú inštalovať do vzduchotechnického potrubia vzhľadom na nízku koncentráciu spalín. Hlásiče vo vyhotovení pre vonkajšie prašné a mokré prostredie možno umiestniť aj na vonkajších stenách objektov.
Falošné poplachy
Príčinou najčastejších planých poplachov v EPS sú vplyvy simulujúce požiar - výfukové plyny, prach alebo tepelné žiarenie. Preto je kľúčový správny výber a umiestnenie hlásičov.
Organizácia a zapojenie hlásičov
Celý okruh stráženia sa odporúča rozdeliť na skupiny hlásičov. Skupina hlásičov sa spravidla pripája do jednej požiarnej slučky alebo jednej adresy. Skupiny hlásičov sa majú usporiadať tak, aby umožnili včasnú signalizáciu a identifikovali miesto vznikajúceho požiaru.
Jednu skupinu môže tvoriť najviac 20 samočinných hlásičov. Skupina hlásičov smie strážiť len jedno podlažie alebo jeden požiarny úsek, ak sú z jedného priestoru alebo zo susedných, príp. prepojených priestorov. Do jednej skupiny hlásičov sa môžu pripojiť hlásiče umiestnené v schodiskovom priestore, vo výťahovej a inštalačnej šachte, príp. zo schodiskového priestoru s viac ako dvomi podzemnými podlažiami, v ktorom sa hlásiče vždy umiestňujú na prízemí, príp. do samostatnej skupiny.
Pre zvýšenie spoľahlivosti sa odporúča stráženie najmenej do dvoch slučiek (viacslučková závislosť), ak ide o stráženie jedného priestoru, v ktorom smie dôjsť k signalizácii poplachu len vtedy, ak hlásiče požiaru v oboch slučkách reagujú súčasne na nerovnaké podnety.

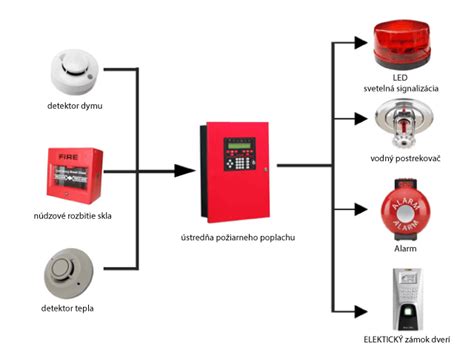

Ústredňa elektronickej požiarnej signalizácie (EPS)
Ústredňa EPS je mozgom celého systému. Z praktických dôvodov je vhodné, ak sú ústredne umiestnené v bezprostrednej blízkosti miesta, odkiaľ sa predpokladá vedenie požiarneho zásahu. Ak to nie je možné, treba na toto miesto umiestniť signalizačný panel, ktorý synchrónne s ústredňou zaručuje signalizáciu miesta požiaru alebo poruchy.
Požiadavky na umiestnenie a napájanie ústredne
Podľa STN 73 0875 musí byť ústredňa EPS v požiarnom úseku s malým požiarnym zaťažením na mieste prístupnom z voľného priestranstva alebo z chránenej únikovej cesty. Ak sa takéto miesto v objekte nenachádza, musí sa zabezpečiť prenos informácií o signalizovanom požiari a poruche na iné miesto s trvalou obsluhou. Z miesta, kde je umiestnená ústredňa, sa musí zabezpečiť aj ručné ovládanie zariadení, ak túto funkciu neplní samočinne ústredňa.
Pri viacstupňovej EPS sa musí hlavná ústredňa umiestniť v závodnej ohlasovni požiarov. Vedľajšie ústredne sa umiestňujú prevažne na mieste s trvalou obsluhou, príp. na miestach určených projektom požiarnej bezpečnosti.
Ústredne sa zásobujú z dvoch navzájom nezávislých energetických zdrojov. Obidva zdroje musia byť vyhotovené tak, aby pri výpadku jedného z nich bola zaručená neobmedzená dodávka elektrickej energie na predpokladaný čas funkcie ústredne a signalizačného zariadenia. Jedným z napájacích zdrojov musí byť rozvodná elektrická sieť, druhým náhradný zdroj elektrickej energie, akumulátorová batéria alebo iný rovnocenný zdroj.
Elektrické rozvádzače a napájanie EPS
Kľúčovou súčasťou zabezpečenia spoľahlivej funkčnosti EPS je správne navrhnuté a inštalované napájanie. Elektrická energia pre zariadenie EPS sa musí dodávať z hlavného rozvádzača objektu samostatným, v priebehu trasy neodpojiteľným vedením. Tým sa minimalizuje riziko prerušenia dodávky energie v prípade požiaru alebo inej poruchy.
Funkčná odolnosť elektrických rozvádzačov nízkeho napätia v podmienkach požiaru je kritická pre kontinuitu napájania EPS a iných požiarnych zariadení. Je nevyhnutné, aby rozvádzače spĺňali prísne normy pre ich správanie sa v požiari.
Súvisiace normy a predpisy
Pri návrhu, inštalácii a údržbe systémov EPS a súvisiacich elektrických rozvádzačov je potrebné dodržiavať relevantné slovenské a európske technické normy. Medzi dôležité normy patria napríklad:
- Elektrické inštalácie nízkeho napätia. Časť 5-55: Výber a stavba elektrických zariadení. Iné zariadenia.
- Elektrické inštalácie nízkeho napätia. Časť 5-56: Výber a stavba elektrických zariadení.
- Striedavé zdrojové agregáty poháňané piestovými spaľovacími motormi. Časť 11: Rotačné systémy nepretržitého napájania.
- Skúšky elektrických a optických káblov v podmienkach požiaru. Časť 2-1: Skúška samostatného malého izolovaného vodiča alebo kábla proti vertikálnemu šíreniu plameňa.
- Správanie sa požiarnych konštrukcií. Zachovanie funkčnej odolnosti elektrických rozvádzačov nízkeho napätia.
- Stabilné hasiace zariadenia. Komponenty pre sprinklerové a vodné rozstrekovacie zariadenia.
- Stabilné hasiace zariadenia. Plynové hasiace zariadenia.
- Stabilné hasiace zariadenia. Systémy na vodnú hmlu.
- Prenosné hasiace prístroje.
- Výrobky na rozvod elektrickej energie, riadenie a komunikáciu na účely protipožiarnej bezpečnosti stavieb.
