PVC rúry predstavujú moderné a efektívne riešenie pre široké spektrum inštalácií. V súčasnosti sú PVC rúry z tvrdeného polyvinylchloridu (PVC-U) jednou z najpoužívanejších alternatív pre vodovodné a odpadové systémy. Tento materiál vyniká svojimi fyzikálnymi a chemickými vlastnosťami, pričom je špecificky navrhnutý pre tlakové aplikácie a vyznačuje sa vyššou pevnosťou a stabilitou oproti bežnému PVC.
PVC-U (tvrdený polyvinylchlorid) je špeciálne upravená verzia PVC s vyššou pevnosťou a chemickou odolnosťou. Pri správnej inštalácii a ochrane pred priamym slnečným žiarením môžu PVC trubky v exteriéri vydržať 40-50 rokov. PVC trubky majú dobrú odolnosť voči mrazu, ale je dôležité zabezpečiť, aby voda v nich nezamrzla. Nie sú primárne určené pre rozvody horúcej vody, ich maximálna odporúčaná prevádzková teplota je približne 60°C.
Vysoká odolnosť voči korózii, chemikáliám a minimálne nároky na údržbu robia z PVC rúr ideálnu voľbu pre vodovodné a odpadové systémy, bazénové aplikácie aj priemyselné inštalácie. PVC odpadové rúry sú ideálne aj pre odvod vody z bazénov, kde sa stretávajú s bazénovou chémiou, pričom tento produkt je odolný voči chlóru a bazénovej chémii. V prípade poškodenia je možná jednoduchá oprava výmenou poškodeného segmentu.
Pri objednaní rúr do vekosti 1,5m vrátane (alebo požiadavke na ich narezanie do tejto veľkosti), vám sumu za dopravu týchto rúr vieme dodatočne znížiť o 50%. Naša PVC rura na vodu s priemerom 200 mm a hrúbkou steny 7,5 mm spája odolnosť, jednoduchú manipuláciu a dlhodobú spoľahlivosť.
Systém PP-HT pre odpadové potrubia
Okrem PVC sa pre odpadové systémy často používa aj systém PP-HT (polypropylén-vysoká teplota). Rúry a tvarovky PP-HT odpadového systému sa spájajú hrdlovým násuvným spojom, pričom tesnosť je zabezpečená elastomérovým tesnením. Tento systém zaisťuje spoľahlivú a rýchlu montáž.
Rozsah použitia PP-HT systému
PP-HT systém je určený pre pripojovacie, odtokové, odpadné, splaškové, dažďové a vetracie potrubia vo vnútri domov a priemyslových stavieb (oblasť použitia B - v budovách a na ich vnútorných stenách), ktoré sú napájané na systém vonkajšej kanalizácie. Systém sa vyznačuje odolnosťou proti vysokým teplotám odpadových tekutín (maximálna dovolená teplota odpadového média je do 100°C). Minimálne teploty pre použitie sú do -10 °C.
Výhody systému PP-HT
- Hladká vnútorná stena trvalo zabezpečuje veľmi dobré hydraulické vlastnosti (menší odpor trenia - vysoká prietoková kapacita).
- Vysoká odolnosť voči oderu a minimálny sklon k tvorbe usadenín.
- Steny potrubia nie sú napádané koróziou ani eróziou.
- Široký rozsah teplôt použitia: -10°C až +100°C.
- Vysoká chemická odolnosť a vysoká rázová odolnosť.
- Dlhá životnosť a šetrnosť k životnému prostrediu - materiál je recyklovateľný.
- Ľahké spájanie systému (jednoduchá a rýchla montáž), jednoduché skracovanie rúr podľa potreby.
- Nízka hmotnosť (jednoduchá manipulácia).
- Tesnosť systému zaistená tesniacimi krúžkami, rozoberateľný spoj v prípade potreby.
- Ľahko pripojiteľný na existujúce kanalizačné potrubia a ľahká preprava.
Jednotné rozmery systému umožňujú spájať ho nielen s inými PP rúrami rôznych výrobcov, ale aj s PVC rúrami iných materiálov pre zvislé odpady príslušného rozmeru. Komponenty systému PP-HT je možné bez problémov pripojiť aj na zodpovedajúce priemery hladkých rúr ležatej kanalizácie.
Dimenzovanie odpadových potrubí
Návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí. Jednotlivé úpravy pri zalomení potrubia sú obsahom národných noriem.
Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pri výškových budovách je preto nutné pristúpiť k špecifickým riešeniam hlavne pri zalomených potrubiach.
Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou), na rozdiel od systému II, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).
Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody.
Menovitá svetlosť odpadového potrubia s hlavným vetracím potrubím (ak súčet dĺžky odpadového a vetracieho potrubia je menej ako 70 m) sa dimenzuje podľa príslušných tabuliek. Odpadové potrubie po celej jeho dĺžke sa dimenzuje na prietok odpadovej vody v mieste pod napojením najnižšieho pripájacieho potrubia, jeho najmenšia svetlosť je DN 70.
Pri odpadových potrubiach s výškou od 70 do 100 m sa musí použiť odpadové potrubie s doplnkovým vetracím potrubím. Pri odpadových potrubiach s výškou nad 100 m sa odporúča výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov zariaďovacích predmetov alebo zo zápachových uzávierok. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa.
V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.
Hydraulické pomery a pripojenie
Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Z pripájacieho potrubia priteká voda na protiľahlú stenu odpadového potrubia a klesá v ňom nadol.
Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia. Nepriaznivé hydraulické pomery predstavuje napr. pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať.
Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi.
Z hľadiska hlučnosti má veľký vplyv aj rýchlosť prúdenia odpadovej vody v potrubí. Reálna rýchlosť v odpadovom potrubí s dĺžkou 30 m dosahuje hodnotu okolo 10 m/s, max.
Zmeny smeru odpadového potrubia
V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia.
Pri zalomení odpadového potrubia dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí. Pri krátkych odpadových potrubiach nevznikajú kritické podtlaky, preto je dovolené napr. v prípade nízkeho podhľadu riešiť zmenu smeru odpadového potrubia do ležatej časti - zvodového potrubia kolenom 88,5°, prípadne vhodnejšou alternatívou 2 × 45° kolenom.

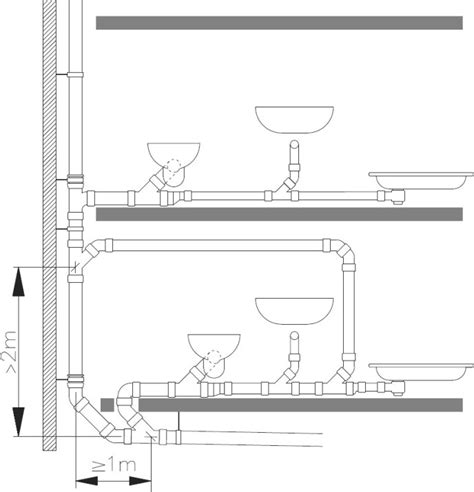

Pre odpadové potrubia od 10 do 22 m sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia. Zariaďovacie predmety inštalované v podlaží nad obtokom sa môžu pripojiť len do obtokového potrubia.
Pri zalomení ≥ 2,0 m sa odporúča prechod do ležatej časti navrhovať podľa EN 12056. Pripojenie zariaďovacích predmetov môže byť samostatnými potrubiami do zvodového potrubia, prípadne spoločným nevetraným pripájacím potrubím, alebo vetraným pripájacím potrubím s obtokom vo výške min.
Pre odpadové potrubia nad 22 m sa zalomenie menšie než 2,0 m navrhuje rovnako ako pre potrubia od 10 do 22 m. Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení.
Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %. V prípade, že je dĺžka odpadového potrubia nad zalomením väčšia ako 30 m, okrem požiadaviek podľa príslušných obrázkov musí byť aj sklon obtokového potrubia najmenej 2 %.
