Výpočet dimenzovania potrubia pre vykurovací systém: Kľúč k efektívnej prevádzke

Vykurovanie domu alebo bytu nie je taký jednoduchý inžiniersky systém, ako sa na prvý pohľad môže zdať. Napríklad kúrenie bez čerpadla, kde chladivo cirkuluje samospádom, nemusí vôbec fungovať, ak sú potrubia príliš úzke, a systém s núteným obehom, ak je priemer príliš malý, bude vydávať hluk alebo nebude vykurovať miestnosť na požadovanú teplotu. Pri výbere prierezu potrubia je chybou spoliehať sa na zásadu „väčší je lepší“. Príliš veľký prierez potrubia vedie k zníženiu tlaku v ňom, a teda rýchlosti chladivej kvapaliny a toku tepla. Navyše, ak je priemer príliš veľký, čerpadlo jednoducho nemusí mať dostatočný výkon na presun takého veľkého objemu chladiacej kvapaliny. Dôležité! Väčší objem chladiacej kvapaliny v systéme znamená vysokú celkovú tepelnú kapacitu, čo znamená, že na jej ohrev sa vynaloží viac času a energie, čo tiež negatívne ovplyvňuje efektivitu.

Potrubie ako kľúč k efektívnej prevádzke: Prierez potrubí, z ktorých je vykurovací systém nainštalovaný, má veľký význam pre účinnosť jeho prevádzky. Nesprávne vypočítané priemery nemusia ukázať svoje nedostatky, kým nenastane správny čas. Napríklad, kým nezmeníte teplotu chladiacej kvapaliny alebo sa nepokúsite spustiť systém v chladnom dome. Ak kúrenie už fungovalo „na hrane“, zmena teplotného režimu by mohla znížiť tlak na takú úroveň, že systém jednoducho nebude fungovať.

Vplyv priemeru potrubia na účinnosť vykurovacieho systému

Pri výbere prierezu potrubia je dôležité zvážiť niekoľko faktorov, aby sa zabezpečila optimálna účinnosť vykurovacieho systému. Nesprávne dimenzovanie môže viesť k problémom s výkonom, hlukom alebo nedostatočným vykurovaním.

Výber prierezu potrubia: Optimálny prístup

Optimálny prierez potrubia by mal byť pre danú konfiguráciu minimálny možný z nasledujúcich dôvodov:

• Malý objem chladiacej kvapaliny sa zahrieva rýchlejšie.
• Menšia vôľa vytvára väčší odpor voči pohybu chladiacej kvapaliny, spomaľuje sa, čo má za následok zníženie hluku.
• Potrubie s malým priemerom sa lepšie zmestí do interiéru a počas inštalácie spôsobí menej ťažkostí.
• Cena potrubia závisí od jeho veľkosti, preto sú tenké rúry nákladovo efektívnejšie.

Nemali by ste to však preháňať: okrem toho, že malý priemer vytvára zvýšené zaťaženie pripojovacích a uzatváracích ventilov, tiež nie je schopný preniesť dostatok tepelnej energie.

Aké parametre sú potrebné pre výpočet?

V popise charakteristík konkrétneho potrubia možno nájsť nasledujúce parametre:

• Vnútorný priemer - hlavný faktor ovplyvňujúci výkon systému a zohľadňovaný pri výpočte.
• Externé - merané pozdĺž vonkajšieho obvodu potrubia, ovplyvňuje, aké otvory bude potrebné vyvŕtať do steny a stropu.
• Nominálne alebo podmienené - približne sa zhoduje s vnútorným prierezom potrubia, je vybraný z pevnej série čísel podľa GOST, sa označuje ako DN 100. Pri bežných hodnotách sa niekedy označuje aj ako priemer závitu v palcoch, napríklad: 1/2", 3/4".

Postup výpočtu pre výber veľkosti

Zoberme si príklad typického výpočtu prierezu potrubia na vykurovanie miestnosti 40 m². Vypočítajme optimálne množstvo energie na vykurovanie miestnosti. Pre strednú zónu, izolovaný dom a stropy nie vyššie ako 3 metre, 10 m² požadovaná plocha 1 kW tepla. Alebo pre 40 m² - 4 kW. Berieme si 20% rezervu (v prípade neočakávaných tepelných strát v podobe otvorených okien a iných faktorov): 4 * 1,2 = 4,8 kW alebo 4800 W. Pod každým oknom v miestnosti by mal byť radiátor. Povedzme, že v našej izbe sú 3 okná, potom sú to 3 radiátory, každý po ~1,6 kW. Pozor! Tepelný výkon je uvedený v technickom liste vykurovacej batérie. Môžete použiť výkonnejší radiátor, ale nie naopak, inak miestnosť nebude dostatočne efektívne zahrievať. Teraz sa obrátime k stolu a v bunkách nájdeme najbližšiu hodnotu výkonu k vypočítanej, zaokrúhľovanie nahor. Podľa tabuľky je to 5518 Z a je potrebné použiť potrubie s prierezom rovným 12 mm a rýchlosť chladiacej kvapaliny bude 0,6 m/s. Napriek prítomnosti iných podobných hodnôt v bunkách, hodnoty z modrej zóny, ktorá obsahuje prijateľné hodnoty rýchlosti kvapaliny v potrubí.

Vhodný prietok chladiacej kvapaliny cez potrubie je od 0,3 do 0,7 m/s. Menší bude viesť k pomalému ohrevu miestnosti a nerovnomernému ohrevu radiátorov a pri väčšom bude kvapalina jednoducho nestihnúť zohriať sa na nastavenú teplotu vo výmenníku tepla kotla a vytvorí znateľný hluk.

Funkcie výberu v súkromnom dome

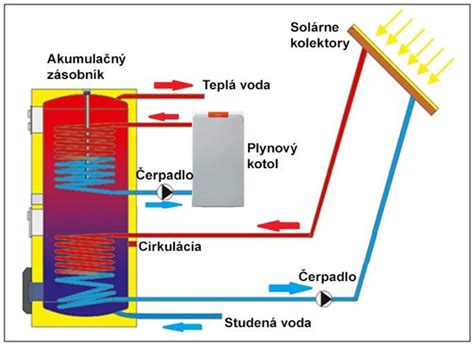

V prípade prítomnosti ústredného kúrenia sa výber priemeru vykonáva podobne ako pri systémoch vykurovania bytov. Avšak, ak navrhujete autonómne vykurovanie v súkromnom dome, musíte zohľadniť typ cirkulácie chladiacej kvapaliny: prirodzený alebo nútený. Nútená cirkulácia kvapaliny nie je taká náročná na výber prierezu potrubia, ale prevádzka gravitačného systému s prirodzenou cirkuláciou je veľmi náročná a závisí od priemeru potrubí v rôznych oblastiach. Väčšia veľkosť potrubia tu znamená menší odpor a lepší výkon systému a niektoré časti okruhu by mali mať menší priemer. Napríklad pri inštalácii obtoku (uzatváracej časti) sa odporúča, aby jeho priemer bol o jednu menovitú veľkosť menší ako hlavné potrubie.

Dôsledky zúženia stúpačky v bytovom dome

Celý okruh vykurovacieho systému by mal byť ideálne vyrobený z potrubí jednej veľkosti. Jednotlivé úzke úseky vedú k lokálnemu zvýšeniu tlaku a zníženiu prietoku kvapaliny, čo môže mať nepriaznivý vplyv na účinnosť vykurovania. Pri rekonštrukcii vykurovacieho systému v byte a výmene oceľových rúrok za plastové môžete nechtiac zúžiť priemer v tejto časti. Stáva sa to preto, že hrúbka stien polyetylénového potrubia je oveľa väčšia ako hrúbka stien oceľového potrubia. Takže pri rovnakom vonkajšom priereze, plastové potrubie bude mať menšiu vnútornú vôľu. Často sa to robí len preto, aby sa ušetrilo čas a úsilie, pretože staré otvory v stenách pre oceľové rúry sa budú musieť rozšíriť a dosť: od 25 do 32 mm. Je oveľa jednoduchšie ušetriť peniaze a nainštalovať potrubie s menším vnútorným prierezom. Je však absolútne zakázané to robiť kvôli vážnym následkom: v bytovom dome týmto spôsobom ukradnete susedom v stúpačke 40 % tepla a vody, prechádzajúce cez potrubia.

Ako si vybrať priemer prívodu a spiatočky v byte

V dvojrúrkovom vykurovacom systéme môžu byť použité rôzne usporiadania prívodných potrubí (s horúcou chladiacou kvapalinou) a spätných potrubí (s ochladením po odovzdaní časti energie do miestnosti). Ak prívodné a spätné potrubie vedú vedľa seba paralelne a každý radiátor má samostatné pripojenie, potom je možné zvoliť ich priemer rovnaký. Referenčné! Ak sú však potrubia od seba vzdialené a prívod je privedený na povalu domu, odkiaľ už vedú odbočky do miestností, priemer prívodného potrubia musí byť väčší ako priemer spätného potrubia, aby sa zabezpečil dostatočný výkon systému.

Priepustnosť potrubia a jej vplyv na vykurovací systém

Priemer potrubia priamo ovplyvňuje priechodnosť systému, to znamená v tomto prípade množstvo vody alebo nosiča tepla prechádzajúce úsekom za časovú jednotku. Čím viac cyklov (pohybov) v systéme za určité časové obdobie nastane, tým efektívnejšie bude vykurovanie. V prípade vodovodných potrubí má priemer vplyv na počiatočný tlak vody - vhodná veľkosť tlak iba udrží, a väčší ho zníži. Podľa priemeru, schémy prívodu vody a kúrenia sa vyberie počet radiátorov a ich prierez a stanoví sa optimálna dĺžka diaľnic.

Pretože priechodnosť potrubia je základným faktorom pri výbere, mali by ste sa rozhodnúť a čo zase ovplyvňuje priepustnosť vody v potrubí.

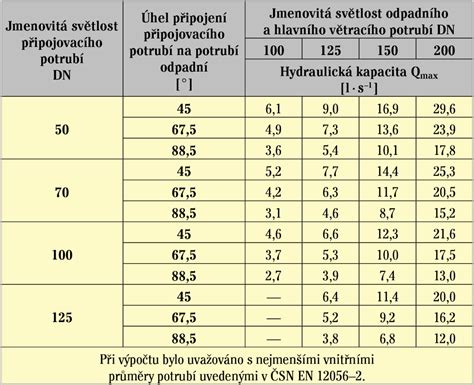

Tabuľka 1. Výkon potrubia v závislosti od prietoku vody a priemeru

Faktory ovplyvňujúce priechodnosť diaľnice:

• Tlak vody alebo tepla.
• Vnútorný priemer (časť) potrubia.
• Celková dĺžka systému.
• Materiál potrubia.
• Hrúbka steny potrubia.

Na starom systéme sa priepustnosť potrubia zhoršuje vápnom, usadeninami bahna, účinkami korózie (na kovové výrobky). To všetko spolu znižuje množstvo vody prechádzajúcej úsekom v čase, to znamená, že použité vedenia majú horšiu výkonnosť ako nové. Je pozoruhodné, že tento indikátor sa pre polymérové rúry nemení - plast je oveľa menej náchylný na hromadenie trosky na stenách ako kov.

Získanie vypočítaných údajov o spotrebe vody vám umožňuje určiť:

• S výberom rúrok požadovaného priemeru, ktorý súvisí s očakávanou priechodnosťou.
• S hrúbkou ich stien spojenou s predpokladaným vnútorným tlakom.
• S materiálmi, ktoré sa použijú pri kladení potrubia.
• S technológiou líniovej inštalácie.

Výpočet spotreby vody

Je možné vypočítať objem spotrebovanej vody pomocou jednoduchého vzorca: q = π × d² / 4 × V. Vo vyššie uvedenom vzorci sa používajú nasledujúce parametre: d - vnútorný priemer potrubia; V je prietokový prúd vody; q je množstvo spotreby vody. Poznámka! Pre výpočet nezáleží na vlastnostiach rýchlosti toku vody, ktorá môže byť buď prirodzená, gravitačná, alebo vytvorená umelo pomocou externého čerpacieho zdroja.

V beztlakovom systéme, kde voda prúdi samospádom z vodárenskej veže, sa rýchlosť prúdenia vody pohybuje od 0,7 m/s do 1,9 m/s (v mestskom vodovodnom systéme sa prúd vody pohybuje spravidla rýchlosťou jeden a pol metra za sekundu). Pri použití externého zdroja pre vstrekovanie sú rýchlosť, ktorá sa im udeľuje, určená údajmi na typovom štítku kompresora. Vyššie uvedený vzorec obsahuje tri parametre a umožňuje, s vedomím dvoch z nich, určiť tretí.

Detaily: Pozor! Zväčšenie priemeru okrúhleho potrubia ovplyvní spotrebu vody. To znamená, že potrubím s veľkým prierezom pretečie väčší objem kvapaliny, ako súčasne potrubím s menším priemerom. Pri určovaní prietoku vody podľa priemeru je nevyhnutné brať do úvahy tlak vo vnútri potrubí. Napríklad oveľa viac vody sa prepravuje cez meter dlhé potrubie s prierezom jeden centimeter za rovnaký čas ako cez potrubie valiace sa s priemerom 20 metrov. Najväčší indikátor vody bude v potrubiach s najväčším priemerom a najväčším tlakom v nich.

Prietok vody potrubím pri optimálnom tlaku

Na stanovenie priemerného prietoku vody pri dobrej tlakovej výške je potrebný výpočet priepustnosti pre priemer potrubia. Z tohto dôvodu sa berú do úvahy nasledujúce parametre:

1. Vnútorný priemer valcovaných rúr.
2. Rýchlosť kvapaliny.
3. Indikátor maximálneho tlaku.
4. Počet zákrut, brány na diaľnici.
5. Potrubný materiál, dĺžka potrubia.

Ak vyberiete priemer potrubia podľa objemu spotrebovanej vody, berúc do úvahy údaje v tabuľke, je to ľahké, ale údaje budú nepresné. Ak vezmeme do úvahy tlak a rýchlosť kvapaliny v potrubiach, ktoré sú k dispozícii v praxi, a urobíme výpočty na mieste, potom budú ukazovatele presnejšie. V tabuľke sú uvedené údaje pre výpočet prietoku kvapaliny potrubím s často používaným prierezom a rôznymi tlakmi. Priemerný tlak v štandardnom stúpačke sa považuje za jeden a pol až dva a pol atmosféry. Úroveň tlaku závisí od viacpodlažnej budovy, závislosť sa reguluje rozdelením vodovodného systému na segmenty. Prevádzka vodných čerpadiel mení rýchlosť kvapaliny.

S odkazom na údaje v tabuľke sa výpočet spotreby kvapaliny vykonáva s prihliadnutím na počet kohútikov, ohrievačov vody a kúpeľov atď. Zmena charakteristík priepustnosti potrubí inštaláciou zariadení, ktoré riadia a šetria spotrebu vody, napríklad WaterSave, mení údaje, ktoré nezodpovedajú tabuľkovým hodnotám.

Ako určiť priemer podľa SNiP 2.0.4.01 - 85

Proces výpočtu priemeru potrubia je zložitá práca vyžadujúca technické znalosti. Pri navrhovaní potrubného systému pre súkromný dom sa často všetky výpočty vykonávajú ručne. Výpočtové údaje na určenie objemu priepustu v konštrukcii je možné získať z tabuľky, zatiaľ čo potrebujete presne vedieť, koľko vodovodných armatúr a kohútikov je pripojených k systému. SNiP 2.04.01 - 85 poskytuje údaje, ktoré je možné použiť s vyššie uvedenými informáciami. Pomocou týchto indikátorov sa stanoví objem kvapaliny v priereze rúr. Napríklad vonkajšia hodnota objemu potrubia je 20 milimetrov, čo znamená, že potrubím sa prepravuje 15 litrov vody za minútu a 0,9 m³ za hodinu.

Podľa SNiP je objem vody spotrebovanej jednou osobou za deň približne šesťdesiat litrov, ak v dome nie je organizovaný prísun vody. Ak je bývanie pohodlné, potom sa objem zvýši na dvesto litrov za deň. Tieto ukazovatele spotreby vonkajším objemom potrubia môžu byť zaujímavé ako ďalšie informácie. Ale špecialista počíta prietok podľa objemu potrubia a tlaku v ňom. V tabuľke nie sú obsiahnuté všetky údaje a presné výpočty je možné vykonať iba pomocou konkrétnych vzorcov.

Ako vypočítať prietok, poznať tlak a priemer

Na výpočty použite vzorec q = π × d² / 4 × V, v ktorom: -q spotreba vody v litroch. -d vnútorný priemer potrubia v centimetroch. -V je rýchlosť prepravy kvapaliny meraná v m/s. Ak je tlak vody zabezpečovaný vodárenskou vežou bez vstrekovacích čerpadiel, potom je rýchlosť kvapaliny 0,7 až 1,9 metra za sekundu. Ak je čerpadlo v činnosti, je pripojený pas označujúci koeficient dostupného tlaku a rýchlosť pohybu kvapaliny. Pozor! Tento vzorec pre výpočty sa považuje za najdostupnejší, ale nie jediný. Vzorec nezohľadňuje kvalitu vnútorného povrchu potrubia, napríklad plastové výrobky sú hladké vo vnútri, nemenia tlak vody.

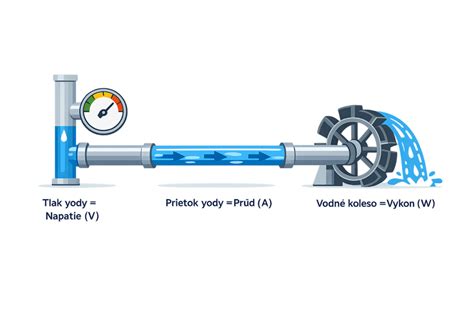

Čo určuje prietok vody v kruhovom potrubí? Človek má dojem, že hľadanie odpovede by nemalo spôsobovať ťažkosti: čím väčší je prierez potrubia, tým väčší je objem vody, ktorým môže za určitý čas prejsť. A jednoduchý vzorec pre objem potrubia vám umožní zistiť túto hodnotu. Zároveň sa pamätá aj na tlak, pretože čím vyšší je vodný stĺpec, tým rýchlejšie bude voda tlačená cez komunikáciu. Prax však ukazuje, že to zďaleka nie sú všetky faktory ovplyvňujúce spotrebu vody. Okrem nich je potrebné zohľadniť aj tieto body:

• Dĺžka potrubia. So zväčšovaním jeho dĺžky sa voda silnejšie trie o jeho steny, čo vedie k spomaleniu prietoku. Na samom začiatku systému je voda ovplyvnená výlučne tlakom, je však tiež dôležité, ako rýchlo budú mať ďalšie časti príležitosť vstúpiť do komunikácie. Brzdenie vo vnútri potrubia často dosahuje vysoké hodnoty.
• Spotreba vody závisí od priemeru v oveľa zložitejšej miere, ako sa na prvý pohľad zdá. Ak je priemer potrubia malý, steny odolávajú prúdeniu vody rádovo viac ako v silnejších systémoch. Výsledkom je, že keď sa priemer potrubia zmenšuje, jeho výhoda, pokiaľ ide o pomer prietoku k indexu vnútornej plochy v úseku s pevnou dĺžkou, klesá. Zjednodušene povedané, hrubé vodovodné potrubie dopravuje vodu oveľa rýchlejšie ako tenké.
• Výrobný materiál. Ďalším dôležitým bodom, ktorý priamo ovplyvňuje rýchlosť pohybu vody potrubím. Napríklad hladký propylén oveľa viac napomáha kĺzaniu vodou ako drsné oceľové steny.
• Trvanie služby. Na oceľových rúrach sa časom objaví hrdza. Okrem toho je pre oceľ, ako aj pre liatinu typické, že postupne hromadia vápenné usadeniny. Odolnosť potrubí proti usadeninám voči prúdeniu vody je oveľa vyššia ako odolnosť nových oceľových výrobkov: tento rozdiel niekedy dosahuje 200-násobok. Okrem toho prerastanie potrubia vedie k zmenšeniu jeho priemeru: aj keď neberieme do úvahy zvýšené trenie, jeho priepustnosť sa zjavne znižuje. Je tiež dôležité poznamenať, že výrobky z plastov a kovoplastov nemajú také problémy: aj po desaťročiach intenzívneho používania zostáva úroveň ich odolnosti proti prúdeniu vody na pôvodnej úrovni.
• Prítomnosť závitov, armatúr, adaptérov, ventilov prispieva k ďalšej inhibícii prietokov vody.

Je potrebné zohľadniť všetky vyššie uvedené faktory, pretože nehovoríme o malých chybách, ale o niekoľkonásobnom vážnom rozdiele.
