Kanalizačné potrubia sú určené na odstraňovanie odpadových vôd z vodovodu, pre zariadenie drenážneho kanála, montáž vnútropodlažnej a pouličnej kanalizácie. PVC kanalizačné potrubia nahradili kovové výrobky. V rôznych častiach kanalizácie treba rúry rôznych veľkostí. Na usporiadanie kanalizačného systému sa často používajú rúrky z polyvinylchloridu, ktoré vytesňujú železo a oceľ. Použitie PVC výrobkov pre kanalizačné zariadenia je odôvodnené technickými vlastnosťami materiálu.
Materiál a Vlastnosti PVC Potrubia
Plastové kanalizačné rúry sú vyrobené z obyčajného a neplastifikovaného PVC. Materiál obsahuje vinylchlorid a ďalšie prísady. Vlastnosti s vysokou pevnosťou umožňujú použitie neplastifikovaného PVC na usporiadanie potrubia s tlakom. Dlhá životnosť kanalizačných potrubí umožní prevádzku systému do 50 rokov.
Pevnosť v ťahu dosahuje 50 MPa, takže vonkajšia časť kanalizácie bude odolávať pokládke do hĺbky zamrznutia pôdy. Teplotný rozsah prevádzky je od -10 do +65 stupňov. Je však dôležité poznamenať, že pri -18 ° C sa PVC stáva krehkým.
Rozmery a Typy PVC Rúr
Plastové kanalizačné potrubné prvky sú vyrábané podľa GOST 51613-2000. Rozmery PVC rúrok sú určené takými faktormi, ako je dĺžka, vonkajší priemer, vnútorný priemer hrdla, priemer a hrúbka steny. Vonkajší priemer preberá nominálnu veľkosť výrobku. Priepustnosť závisí od priemeru diery.
Hrúbka steny určuje pevnosť potrubia, aký druh zaťaženia môže rúrková konštrukcia vydržať. Kanalizačné potrubie schopné odolať tlakom do 1,6 MPa je vyrobené z neplastifikovaného PVC s hrúbkou steny od 0,5 do 1,9 cm a slúži na ukladanie do väčšej hĺbky pod diaľnicami automobilov v tlakových kanalizačných systémoch.
Rozdelenie podľa miesta inštalácie
Kanalizačné potrubia sú rozdelené podľa miesta inštalácie. Rozlišuje sa externý a vnútorný odpadový systém. Pre usporiadanie vnútornej kanalizácie sa používajú potrubia sivej farby. Štandardné veľkosti priemerov sú 32, 40, 50, 75, 110 a 160 mm. Hrúbka steny nie je určená pre vysoké zaťaženie, pohybuje sa od 1 do 3,2 mm. Dĺžka môže byť 0,3, 0,5, 1, 1,5, 2 a 3 metre.
Rúry pre externý odtok sa líšia oranžovou farbou. V závislosti od množstva odpadovej vody sa vyrábajú priemery 110, 125, 160, 200, 250, 300, 400 a 500 mm. Veľkosť steny začína od 3 mm, dĺžka sa pohybuje od 1,2 do 3 m.
Tlakové a netlakové systémy
V závislosti od tlaku, ktorému sú vystavené steny potrubia, sa rozlišujú tlakové a netlakové kanalizačné systémy. Pre vnútornú gravitačnú kanalizáciu sa odoberajú potrubia s hrúbkou steny 1,8 až 3 mm. Pri vonkajšom potrubí s odtokovým potrubím sa vyrábajú výrobky s veľkosťou steny 3,2 mm s priemerom 11 cm až 1,2 cm s vonkajším priemerom 50 cm. Tlaková kanalizácia s čerpacou technikou vyžaduje vysokú pevnosť. Plastové tlakové rúry sú vyrobené z neplastifikovaného PVC s väčšou hrúbkou.
Vlnité PVC rúry
Okrem hladkého PVC potrubia sa vyrába aj vlnitá rúrka. Líši sa vo zvýšenej tuhosti a rôznom priemere. Vlnitá sivá farba malého priemeru sa používa na odvod odpadu z prania, sušenia, umývačky riadu. Na ukladanie do hĺbky 15 m s vysokým mechanickým namáhaním sa používajú dvojvrstvové vlnité rúrkové konštrukcie s veľkým priemerom od 11 do 120 cm. Vnútorná strana vlnitej rúrky je vyrobená s hladkou stenou, aby sa zabránilo hromadeniu pevných častíc a vonkajší povrch je razený.
Výber Optimálnej Veľkosti a Parametrov
Pri výbere optimálnej veľkosti kanalizačných potrubí PVC sa vypočíta hlavný parameter - odhadovaný objem odpadovej vody, ktorý prechádza potrubím. V súkromnej domácnosti závisí množstvo odkvapkávanej tekutiny od počtu ľudí, ktorí žijú. Čím väčšie sú odvodňovacie body umiestnené v dome, tým širšie je odtokové potrubie. Pre výber optimálnej veľkosti rúrok na rôznych miestach odtoku sú vedené zdravým rozumom. V nízkopodlažných budovách a bytoch nie je nutné montovať objemnú kanalizačnú sieť s vysokou kapacitou. Účinnosť sa mierne zvýši a náklady a plocha ubytovania sa výrazne zvýšia.
Kanalizačné potrubia sa vyberajú podľa nasledujúcich kritérií:
- podľa priemeru;
- na hrúbku steny;
- pozdĺž dĺžky voľného konca.
Priemer rúry, vrátane 40 mm
Veľkosť vnútorného prierezu alebo priemeru určuje odvodňovacie zaťaženie v kanalizačnom systéme. Každý bod vypúšťania odpadových vôd zahŕňa použitie priemeru do 50 mm. Z toho vyplýva, že PVC rúra s vnútorným priemerom 40 mm je ideálna pre pripojenie jednotlivých odvodňovacích bodov, ako sú umývadlá, sprchy alebo práčky vo vnútorných kanalizačných systémoch. Odtokový otvor pod toaletou má priemer najmenej 10 cm, pretože tuhé častice vstupujú do odtoku. Pri vnútorných rozvodoch v byte stačí zvoliť kanalizačné potrubia malého priemeru do 7,5 cm. Pri vypustení odpadovej vody do stúpačky by veľkosť kruhu nemala byť menšia ako priemer hlavnej diaľnice. V súkromnom dome je vhodná rúrka s priemerom 110 - 200 mm na zabezpečenie externej kanalizácie.
Aké sú rozmery odtokových potrubí pre sprchu, umývadlo a toaletu?
Hrúbka steny a pevnostná trieda
Hrúbka steny určuje triedu konštrukčnej pevnosti. Hrúbka by sa mala zvoliť podľa očakávaného zaťaženia potrubia. Svetlovody so stenami 1,2-2,2 mm sú vhodné na inštaláciu v systémoch s gravitačným prietokom s minimálnym zaťažením vo vnútornom kanalizačnom systéme. Typicky priemer takýchto rúrok nepresahuje 11 cm, môžu byť inštalované na odstraňovanie splaškov z kuchyne a kúpeľne v apartmánoch a súkromných domoch. Rúry by mali byť voľne dostupné alebo zakryté krabicou.
Rúry s pevnostnou triedou SN4 sú najčastejšie používané pre vnútornú a vonkajšiu kanalizáciu. Minimálny priemer rúry je 5 cm so stenou 2,6 mm. Pre priemer 11 cm je hrúbka 3,2 mm. Potrubie strednej náročnosti sú inštalované pre spoločné stúpačky a vedú k vonkajšiemu odtoku. Na tlakové kanalizačné systémy sa používajú silnoprúdové rúry triedy SN8 a vyššie. Aby bolo možné presne určiť hrúbku steny, musíte byť oboznámení s výkonom čerpadla a koľko tlaku pôsobí na systém.
Prehľad hrúbok stien PVC rúr podľa aplikácie
| Typ kanalizácie / Použitie | Priemer (mm) | Hrúbka steny (mm) | Pevnostná trieda |
|---|---|---|---|
| Vnútorná gravitačná (minimálne zaťaženie) | do 110 (napr. 40, 50) | 1,2 - 2,2 | N/A (ľahké) |
| Vnútorná / Vonkajšia (spoločné stúpačky) | 50 | 2,6 | SN4 |
| Vnútorná / Vonkajšia (spoločné stúpačky) | 110 | 3,2 | SN4 |
| Vonkajšia odtoková (gravitačná) | 110 - 500 | 3,2 - 12,0 | N/A |
| Tlaková kanalizácia | Rôzne | Väčšia (od 5 do 19 mm) | SN8 a vyššie |
Dĺžka rúr
Výber dĺžky potrubia závisí od dĺžky potrubia v rôznych oblastiach. Najmenší úsek pre domové odpadové vody je 30 cm. Dĺžka sa dá ľahko meniť nezávisle od konfigurácie potrubia. Ak chcete získať hladký rez požadovanej dĺžky, z nástrojov stačí použiť pílu. Pri vonkajších kanalizáciách s rovnými sekciami sa často používajú rúrky s dĺžkou 1,5 až 3 m.
Inštalácia a Spojenie

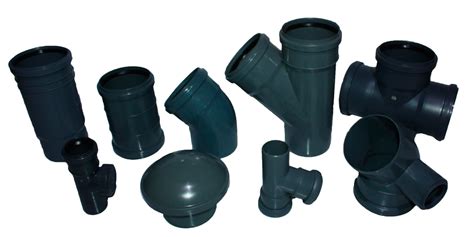

Pre vytvorenie kanalizačného systému sú PVC rúrky široko používané kvôli jednoduchosti inštalácie a prevádzkových charakteristík. Kanalizačný systém môžete zostaviť z modulov rôznych veľkostí. Rozsah veľkostí zahŕňa príslušenstvo pre prechod na iný priemer rúrok (prevodoviek), deličov a uhlových kolien. Zameniteľnosť potrubných prvkov umožňuje v krátkom čase opravárenské práce.

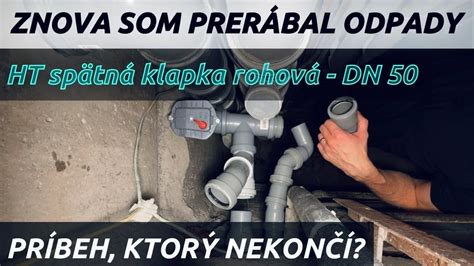

Na rozdiel od iných plastových analógov, PVC výrobky majú pohodlný montážny mechanizmus. Všetky súčiastky a armatúry v potrubí sú vybavené tesniacim krúžkom. Okrem toho môžete na pevnosť natrieť lepidlom alebo tesniacim prostriedkom. Ak je potrebné pripojiť dva kusy potrubia, použije sa spojka vybavená gumovými tesneniami. Okrem zásuvkového spojenia sa používa aj metóda lepenia. Rúry sa líšia vo forme konca a veľkosti stien. Pri výbere potrubných výrobkov určitej veľkosti by mali mať všetky kovania podobný priemer.
Pri inštalácii kanalizačného potrubia je potrebné dbať na uhol sklonu pre systém gravitačného odtoku. Ak sú rúrky v priemere 32 - 50 mm (čo zahŕňa aj 40 mm rúru), potom optimálny sklon bude 0,03 stupňov alebo 3 cm na lineárny meter.
Bezpečnosť a Normy
Pevné hrdlové potrubie vyhovuje skúške odolnosti proti šíreniu plameňa. 30 sekúnd. Trieda reakcie základného materiálu na oheň: A1 - F. Môže sa inštalovať v zóne 2 s nebezpečenstvom výbuchu horľavých plynov a pár a v zóne 22 s nebezpečenstvom výbuchu horľavého prachu. Plastové kanalizačné potrubné prvky sú vyrábané podľa GOST 51613-2000 a spĺňajú normu EN 61386-1 ed. 30 sekúnd.
